费斯托MPS模块化自动化教学实训工作站

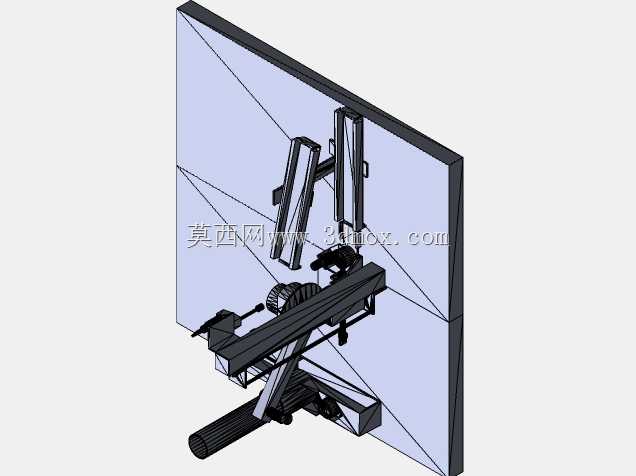

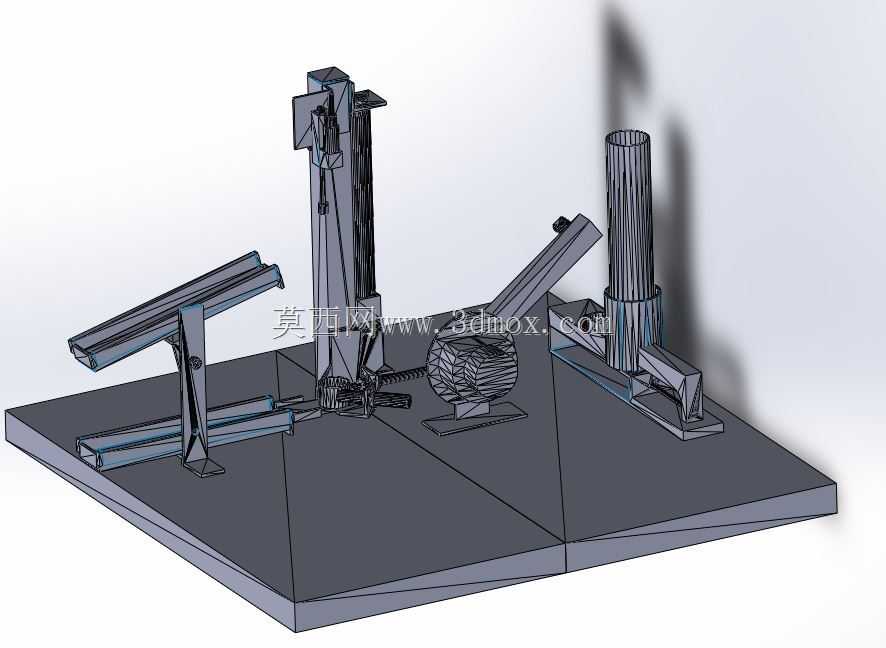

这套模块化实训装置的设计初衷，是面向职业院校、企业内训中心的自动化技术实操教学场景，还原工业现场离散工位的物料流转、检测、分拣、装配全流程逻辑，让学员能在安全的实训环境中掌握气动控制、传感器调试、工位协同的核心技能，不用直接在量产产线上操作带来的停线风险与安全隐患。整套装置采用统一的安装底板作为承载基准，底板预留了标准化的T型槽安装位，所有功能工位都可以通过T型螺栓快速固定、调整位置，不需要额外打孔加工，方便教学过程中根据不同实训课题重新排布工位顺序，模拟不同的产线布局逻辑。从结构组成来看，装置包含上料检测工位、垂直提升工位、斜向输送滑道、物料暂存台、分拣执行工位几个核心模块：上料工位带旋转料仓，能依次输出不同材质、颜色的模拟工件，配合漫反射式、光纤式传感器完成工件材质、颜色的识别检测；垂直提升工位采用双导杆气缸作为提升执行件，搭配线性导轨保证升降过程的直线度，避免工件提升过程中出现卡滞、偏移，导杆的安装同轴度公差控制在0.02mm以内，保证长期反复运行的精度保持性；斜向输送滑道采用无动力滚道设计，依靠工件自重完成工位间的流转，滑道两侧设置了可调式挡边，能适配不同直径的模拟工件，挡边的调整范围覆盖20mm到80mm的工件直径，不需要更换滑道就能完成不同规格工件的输送适配。设计过程中充分考虑了实训操作的安全性与易用性，所有气动元件的工作压力都限定在0.4-0.6MPa的常规实训气压范围，所有外露的运动部件都预留了安全操作距离，工位之间的走线全部采用底板下方的隐藏式线槽布置，避免实训过程中线缆剐蹭运动部件造成损坏，也能让学员学习工业产线的规范布线逻辑。每个功能工位都设置了独立的快插式气路与电路接口，不需要拆解整体管线就能单独拆换单个工位模块，方便教学过程中针对单个工位做故障模拟、元件拆装练习，快插接口采用防误插设计，气路、电路接口的规格、防呆槽位置完全不同，学员接线接气时不会出现插错接口的问题。安装边界方面，整套装置的底板采用拼接式设计，单块底板尺寸为600mm*400mm，可根据实训需求扩展拼接更多工位，常规四工位配置的整体占地尺寸控制在1200mm*800mm以内，适合放置在常规实训台面上，不需要额外做地面基础固定，装置总重量控制在80kg以内，两名实训老师就能完成整体移位与布局调整。在功能实现上，这套装置可以模拟近三十种工业现场常见的自动化控制逻辑，包括工件到位检测、材质分拣、高度检测、姿态调整、简易装配等，每个工位的执行元件都预留了信号测试点，学员可以通过万用表、示波器直接采集传感器、电磁阀的工作信号，直观理解控制逻辑的运行过程，不需要额外拆解元件就能完成信号测量练习。
