多工位串联式零件分装配产线结构

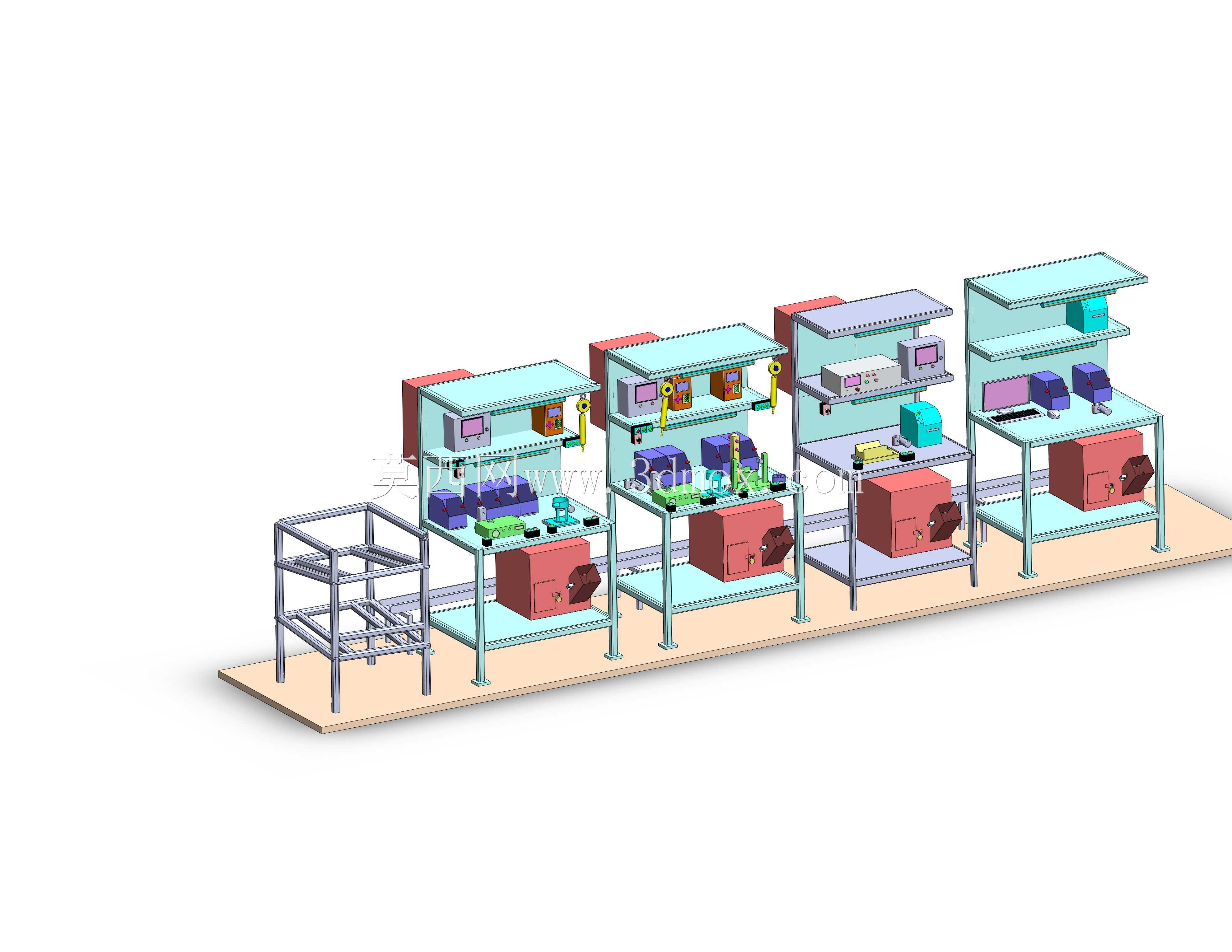

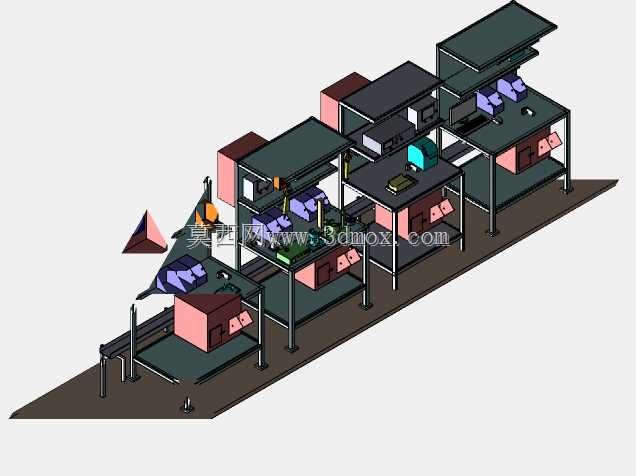

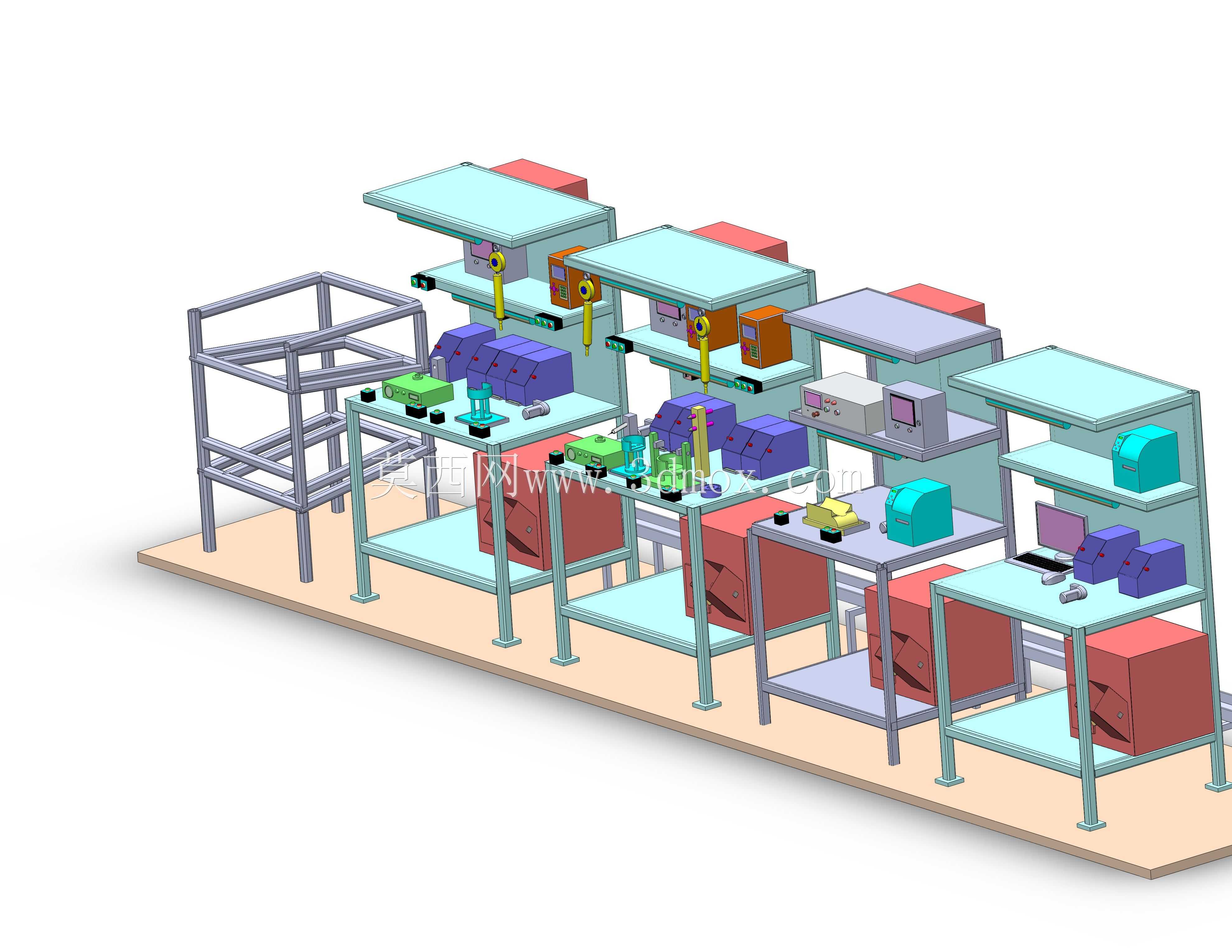

该套分装配产线主要面向离散型零部件组装工序场景，适配小型机电组件、精密五金装配件的逐工位递进装配作业，可直接嵌入车间现有总装产线上游段，承担零件分拣、预装、工位间流转的核心功能，替代传统零散工位的人工转运模式，降低工序间的在制品堆积风险。整体采用铝型材框架搭建主体支撑结构，沿工件流转方向依次排布四组独立作业工位，首端预留空料架接驳位，可对接上游来料周转车或自动上料机构，尾端工位直接连通成品下料通道，无需额外增设转接工装。每个工位均配置独立的操作台面、物料暂存层架以及工位旁侧的废料收纳箱体，台面高度按照人体站立作业的 ergonomic 标准设置，适配多数装配作业人员的操作高度范围，层架分层设计可区分放置待装零件、已装半成品与工装治具，避免不同工序物料混放引发的错装问题。工位之间采用窄幅平带输送结构衔接，输送面与操作台面保持齐平，工件可直接沿输送面滑入下一工位，无需人工抬升转运，输送段侧边设置可调节挡边，可根据待装配工件的外形尺寸调整挡边间距，适配不同规格零件的流转需求。设计阶段优先考虑产线的模块化拆装特性，每个工位单元均可独立拆分，可根据实际产能需求增减工位数量，调整产线总长度，框架底部配置可调脚杯，可适应车间地面不平整的安装场景，调整脚杯高度即可保证整条产线的台面水平度，避免输送过程中工件出现偏移卡顿。产线顶部预留照明、工位作业指导书支架以及气动管路走线槽的安装位，可直接配套接入车间现有压缩空气气源与供电线路，无需额外布设外部走线架，工位侧方的电控箱体预留IO接口，可后续加装工位传感器、工件到位检测装置，升级为半自动装配产线。整体安装边界沿流转方向的总长度可根据工位数量灵活调整，单工位宽度控制在常规作业覆盖范围内，产线总深度满足操作与物料存放的双重空间需求，可直接在标准车间柱距内排布，无需对现有车间布局做大幅改造。
