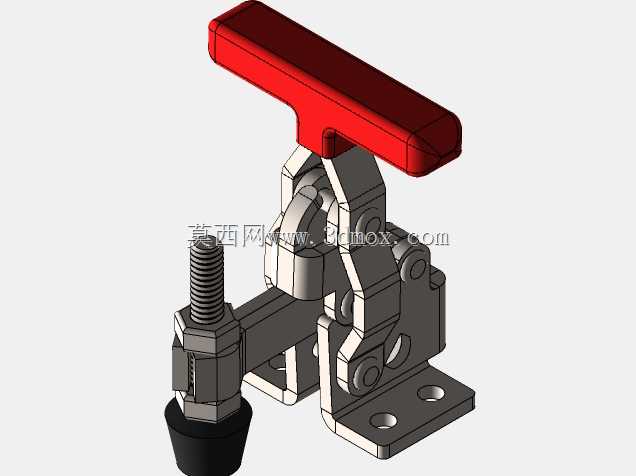

垂直压紧式手动快速拨动夹结构

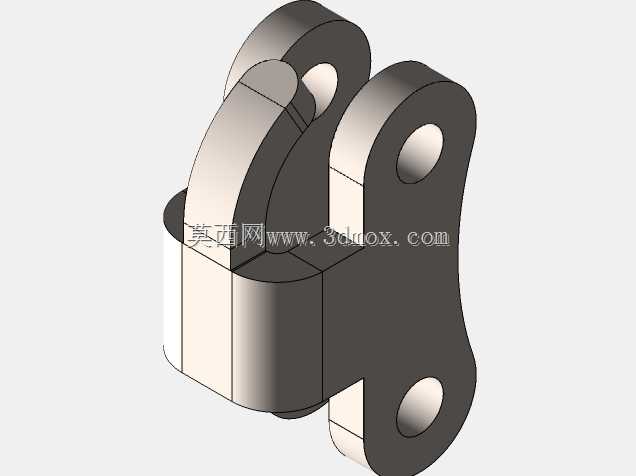

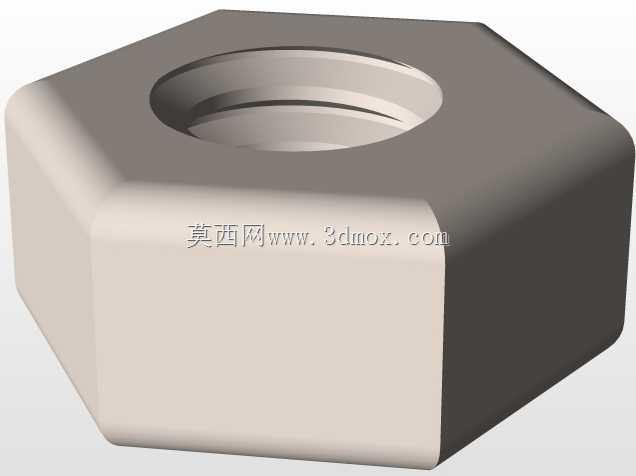

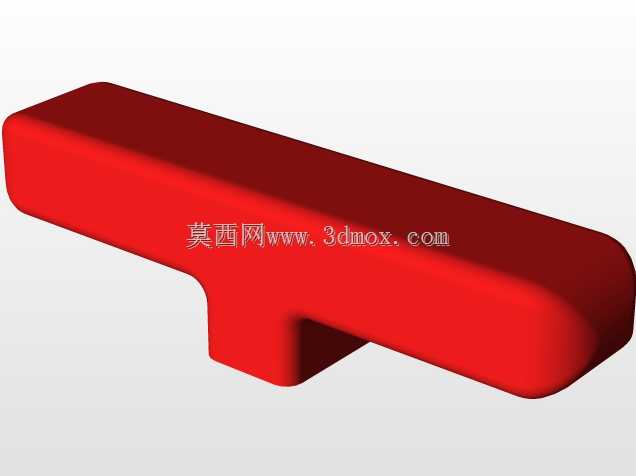

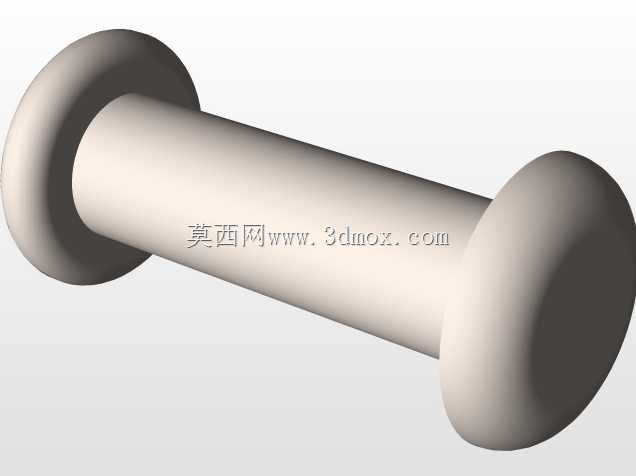

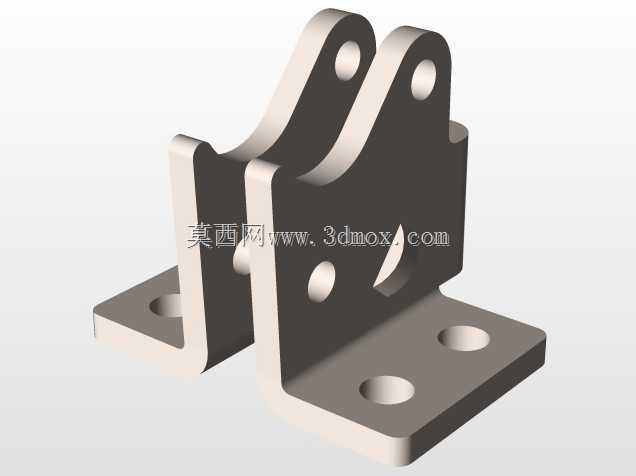

这款垂直式手动拨动夹是工装夹具领域应用极广的标准压紧元件，在非标自动化生产线的工件定位工位、小型装配线的工装板固定、五金件焊接加工的工件夹持、木质家具加工的板材临时固定场景中都能见到它的身影，相比传统螺栓压紧方式，它的操作效率能提升80%以上，单次压紧与释放动作仅需扳动一次手柄即可完成，不需要反复拧动紧固件，能大幅降低操作人员的重复劳动强度。从结构设计逻辑来看，它采用了经典的肘节连杆死点锁止原理，当红色的T型操作手柄扳动到垂直压紧位置时，内部的多组连杆铰接点会越过机械死点，此时即使压紧端受到工件的反向反弹力，机构也不会自行松脱，锁止状态的保持完全依靠机械结构本身的力学特性，不需要额外增加弹簧或者锁销来维持压紧力，可靠性远高于依靠摩擦力锁止的夹持元件。底座部分设计为带两个安装沉孔的平板结构，安装时可以直接通过内六角螺栓固定在工装基板或者设备工作台面上，两个安装孔的孔距经过标准化设计，能适配行业内通用的铝型材工作台T型槽间距，不需要额外加工定制安装板，降低现场改造的工作量。压紧端采用了可调式压杆结构，带外螺纹的压杆可以通过六角螺母调节伸出长度，适配不同厚度的被夹持工件，压头位置套有软质橡胶帽，接触工件表面时不会划伤工件漆面或者加工面，对于表面质量要求高的阳极氧化零件、喷涂零件也能直接使用，不会留下压痕。操作手柄做了加宽的T型设计，扳动时手部受力面积更大，操作人员佩戴劳保手套也能轻松施力，不会出现打滑的情况，手柄表面做了圆弧过渡处理，没有尖锐棱角，长期操作也不会磨伤手部。在实际选型使用时需要注意，这款夹具的压紧力方向为垂直向下，适合对工件施加垂直方向的压紧载荷，不适合承受侧向的推力或者拉力，安装时要保证压头的中心对准工件的压紧支撑点，避免出现偏载导致连杆机构受力不均，缩短使用寿命。整个机构的所有铰接销轴都做了淬火处理，表面硬度高，长期反复扳动也不会出现铰接孔磨损导致的旷量，能保证长期使用后的压紧精度不会出现明显衰减，在高频次操作的生产线上，这类夹具的正常使用寿命能达到数万次操作而不需要维护。
