手动液压堆高装卸叉车结构设计

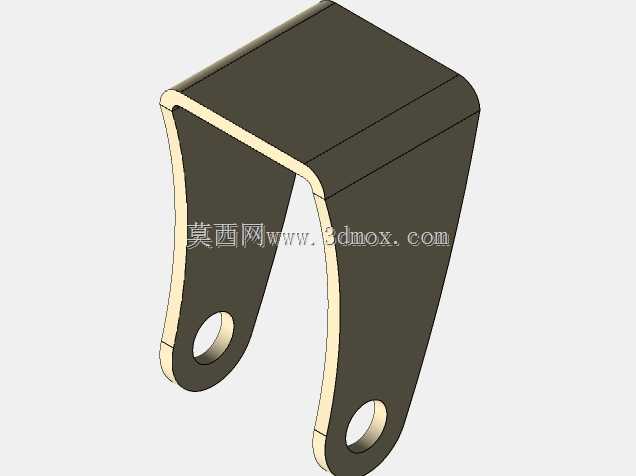

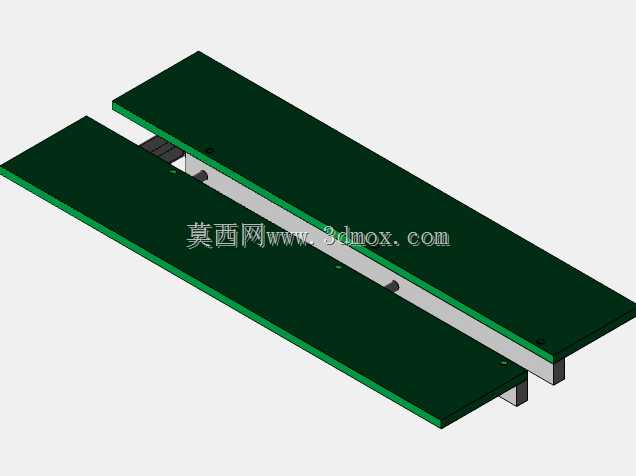

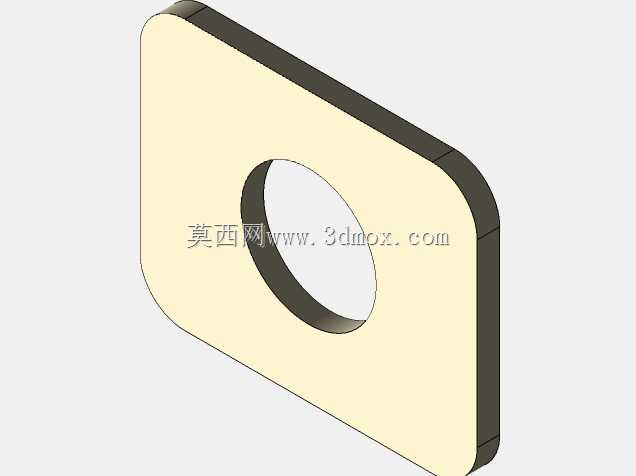

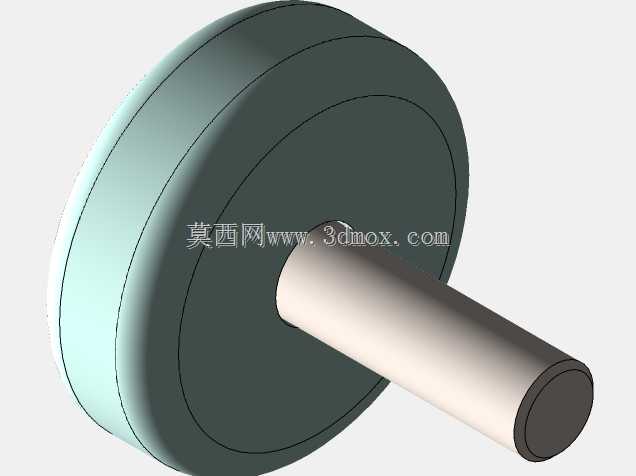

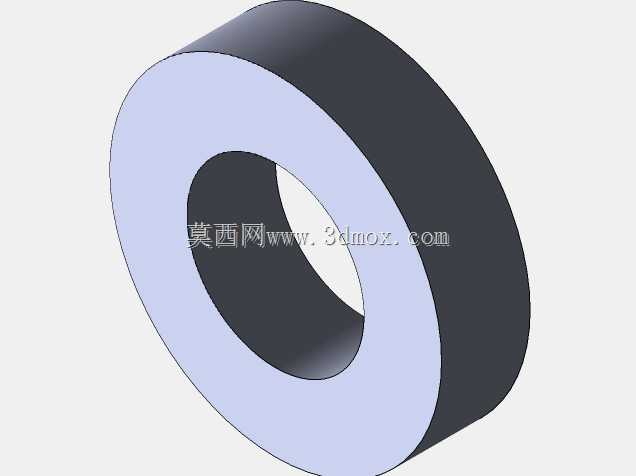

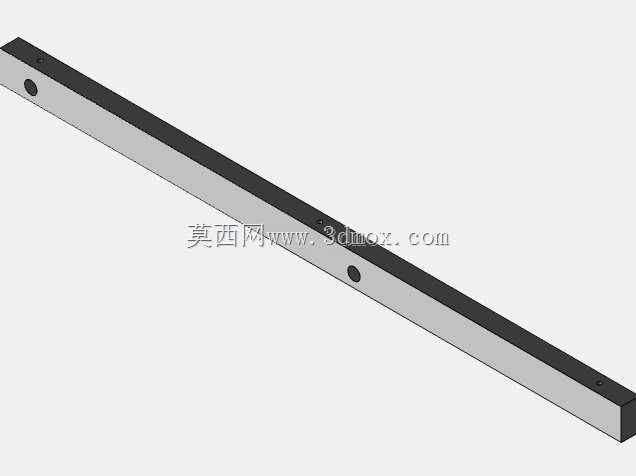

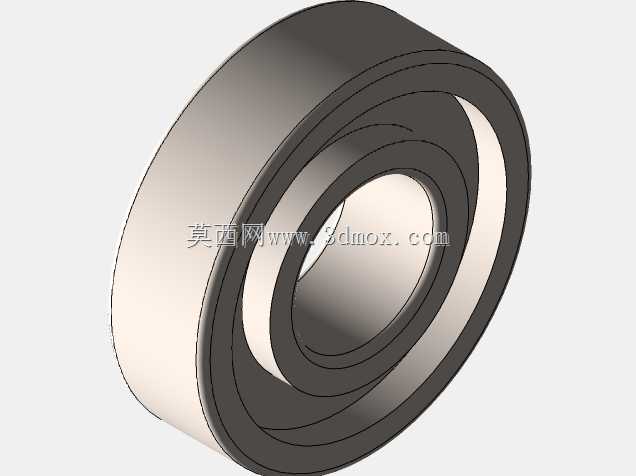

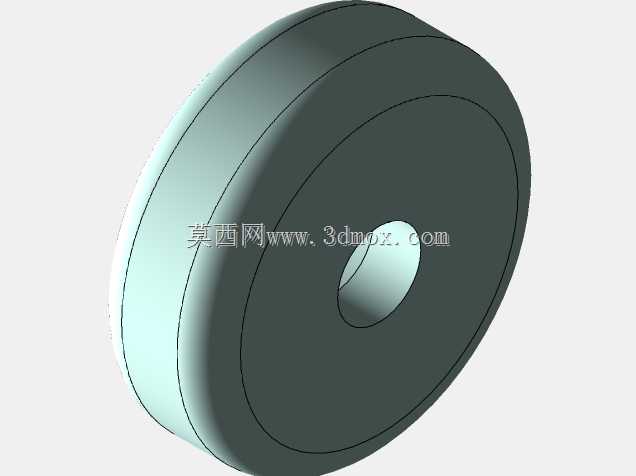

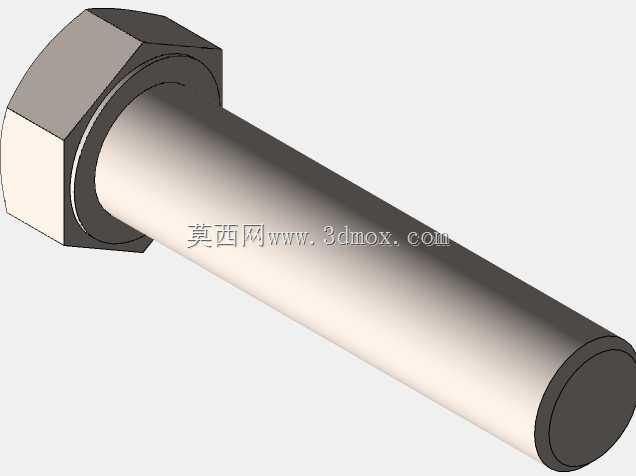

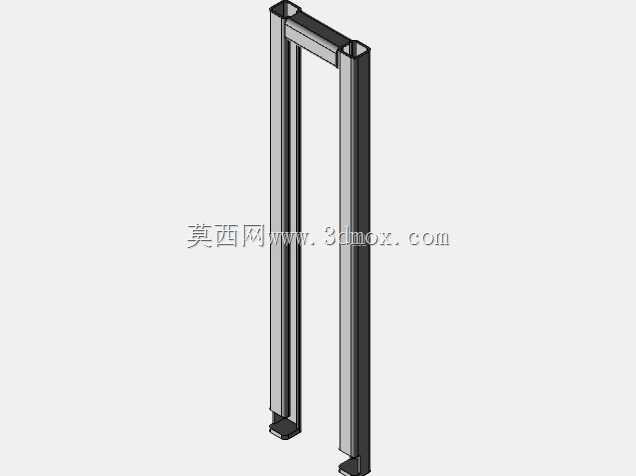

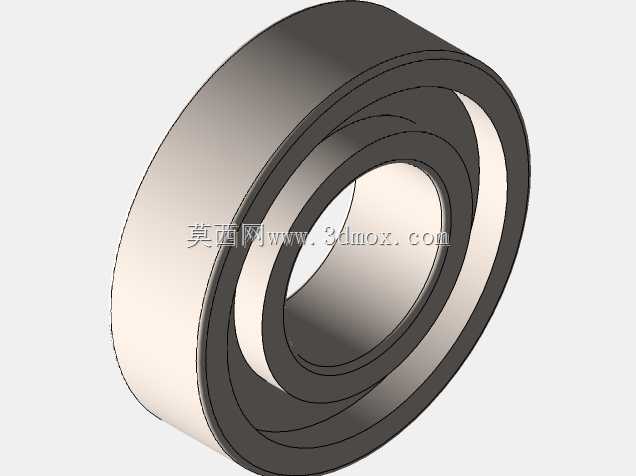

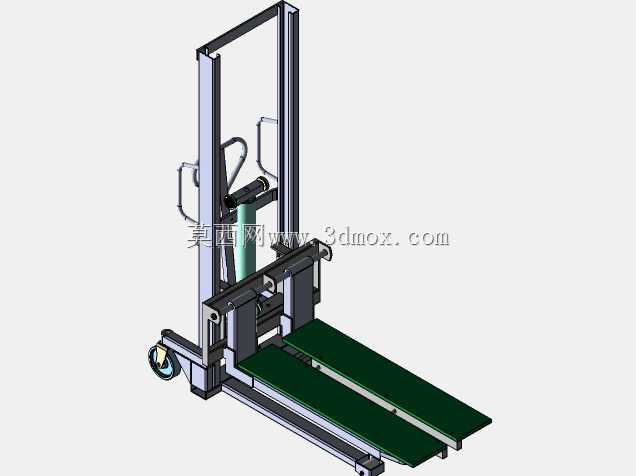

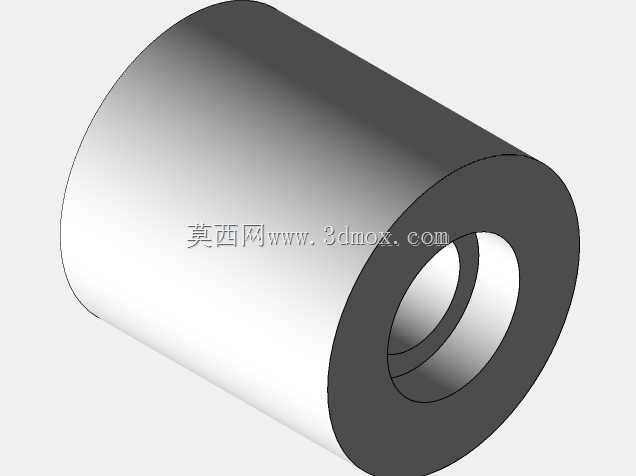

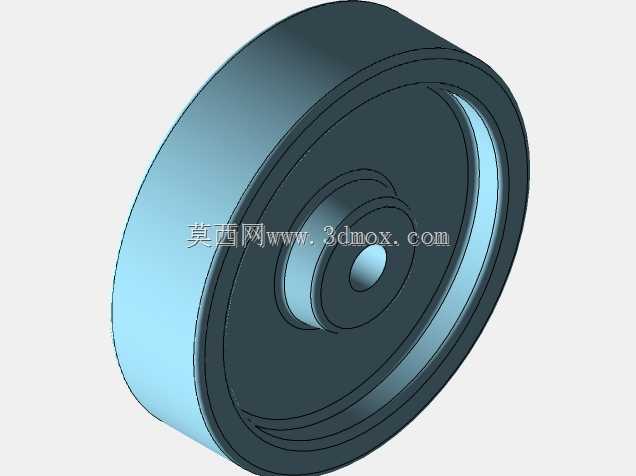

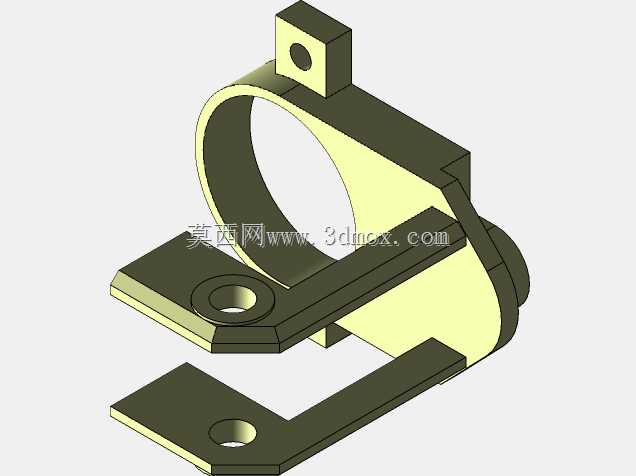

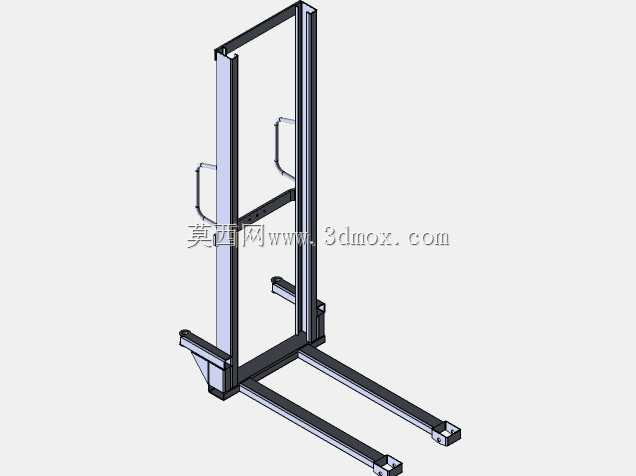

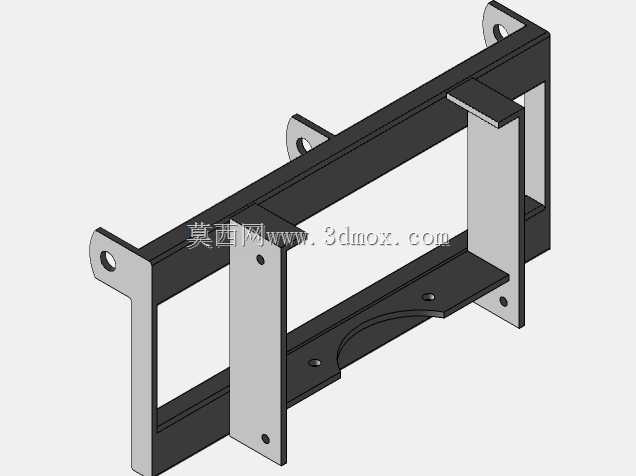

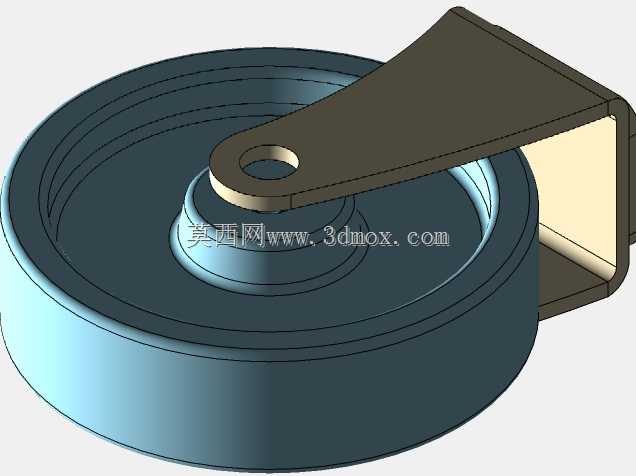

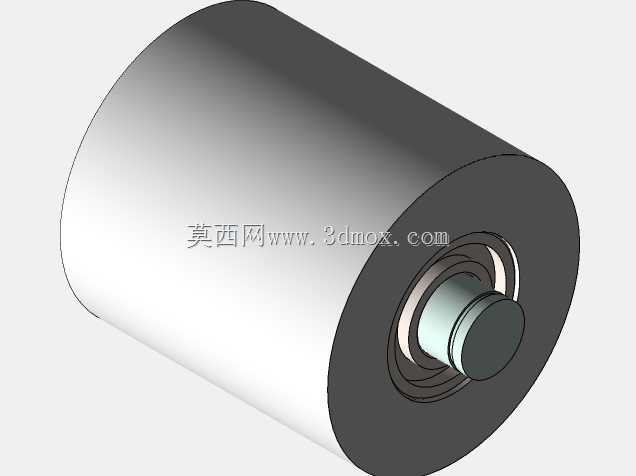

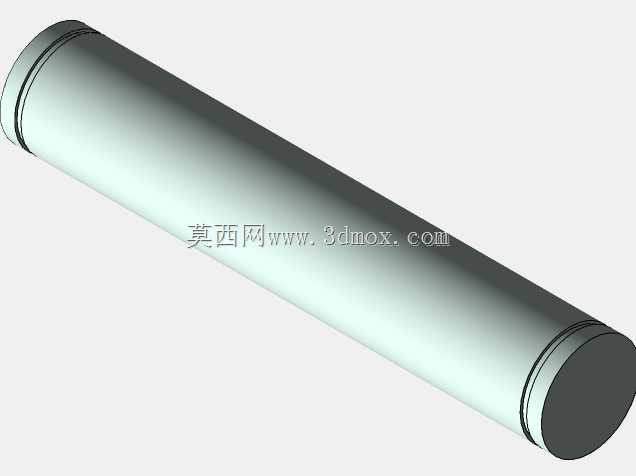

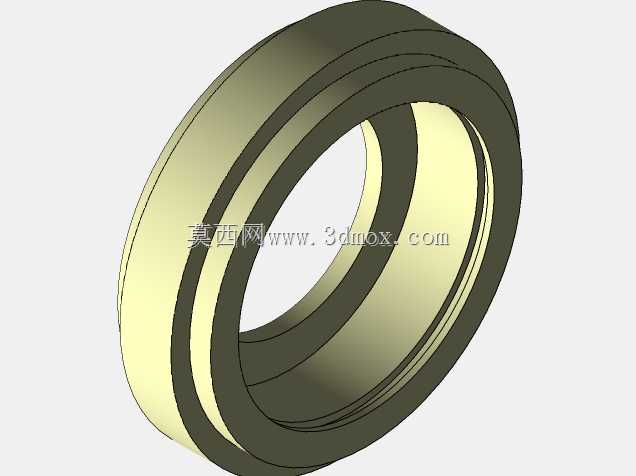

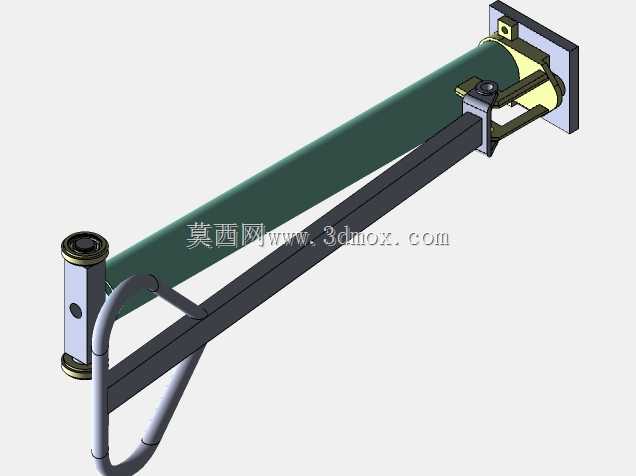

这款手动液压堆高设备的三维结构，完全围绕车间、中小仓储场景的短距离托盘搬运与低位堆垛需求搭建，日常作业中可覆盖1吨以内常规货件的举升、移位、货架码放全流程，无需外接动力源，仅靠人力操作即可完成全部动作，适合无电源配置的临时作业区、狭窄通道内的物料转运场景，相比全电动堆高设备，整体结构更紧凑，维护成本更低，对作业场地的地面平整度要求也更宽松。从结构设计逻辑来看，设备采用双立柱门架作为举升导向载体，立柱选用加厚矩形型钢加工，内侧布置滑动导轨副，滑架与货叉架通过导向轮嵌装在导轨槽内，举升过程中不会出现侧向偏移，门架底部与底盘车架采用刚性焊接连接，底盘前端延伸出的支撑腿可在货叉举升时贴地承载，抵消货件前倾力矩，无需额外配置配重块，大幅压缩了设备整体自重。液压动力单元布置在两门架中间的空腔位置，手动操作杆集成在机身侧方，通过反复压下操作杆即可驱动液压缸柱塞顶升，带动滑架沿导轨向上移动，泄压阀集成在操作杆手柄位置，扳动即可控制货叉平稳下降，下降速度可通过泄压阀开度微调，避免货件快速下坠产生冲击。货叉采用双叉片分体式结构，叉片表面做防滑处理，叉片间距可根据常规托盘的进叉口尺寸做适配调整，叉片厚度控制在常规托盘进叉间隙允许范围内，可适配市面上绝大多数标准木托盘、塑料托盘的进叉作业。机身尾部配置了转向轮与操作扶手，转向轮采用带刹车的聚氨酯脚轮，直行时滚动阻力小，转向时可灵活调整行进方向，扶手位置做了符合人体操作高度的折弯处理，操作人员推行、压动液压杆时无需过度弯腰，长时间作业的疲劳度更低。从安装边界尺寸来看，设备的最小转弯半径控制在1.5米以内，可在宽度2米的通道内完成转向、对位作业，门架最大举升高度适配常规2层仓储货架的码放需求，收起状态下整机高度可通过常规车间门洞、货梯入口，无需拆解即可跨区域转运。结构建模过程中对所有运动副都做了干涉检查，包括滑架上下行程的极限位置、转向轮的最大转角、操作杆的摆动范围，确保实际加工装配后不会出现运动卡滞，各受力部位的板材厚度、焊接位置都参考了同类成熟设备的受力验算结果，保证满载状态下门架、底盘不会出现超出允许范围的形变，液压单元的安装位置预留了足够的维护空间，后期更换密封件、补充液压油时无需拆解主体结构，日常保养操作十分便捷。
