工业级杆式快速锁紧管夹结构设计

这款杆式管夹的结构设计，核心围绕现场管道安装、临时管路固定以及工位工件夹持的实际工况展开，区别于传统螺纹旋紧的管夹结构，其采用滑套式锁紧配合偏心压杆的机构，能在几秒内完成夹持范围的调整与锁紧，大幅降低管路排布、工件装夹过程中的操作耗时。从实际应用场景来看，这类管夹既可以在车间临时压缩空气管路铺设中，快速将不同管径的薄壁钢管、PU管固定在安装杆上，也能在小型工装工位上作为辅助夹持件，固定圆杆类待加工工件，适配多品种小批量的生产现场快速换型需求。

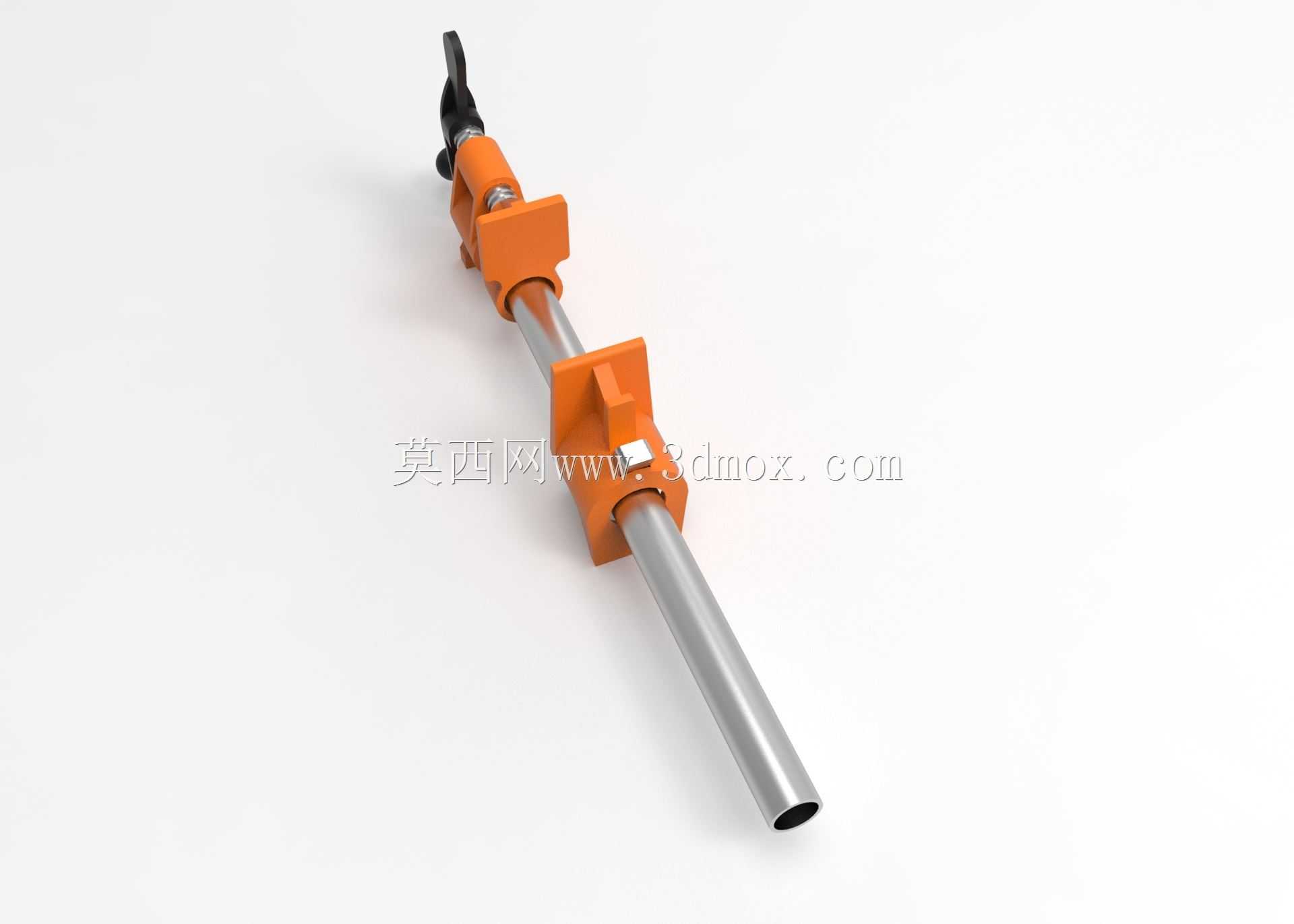

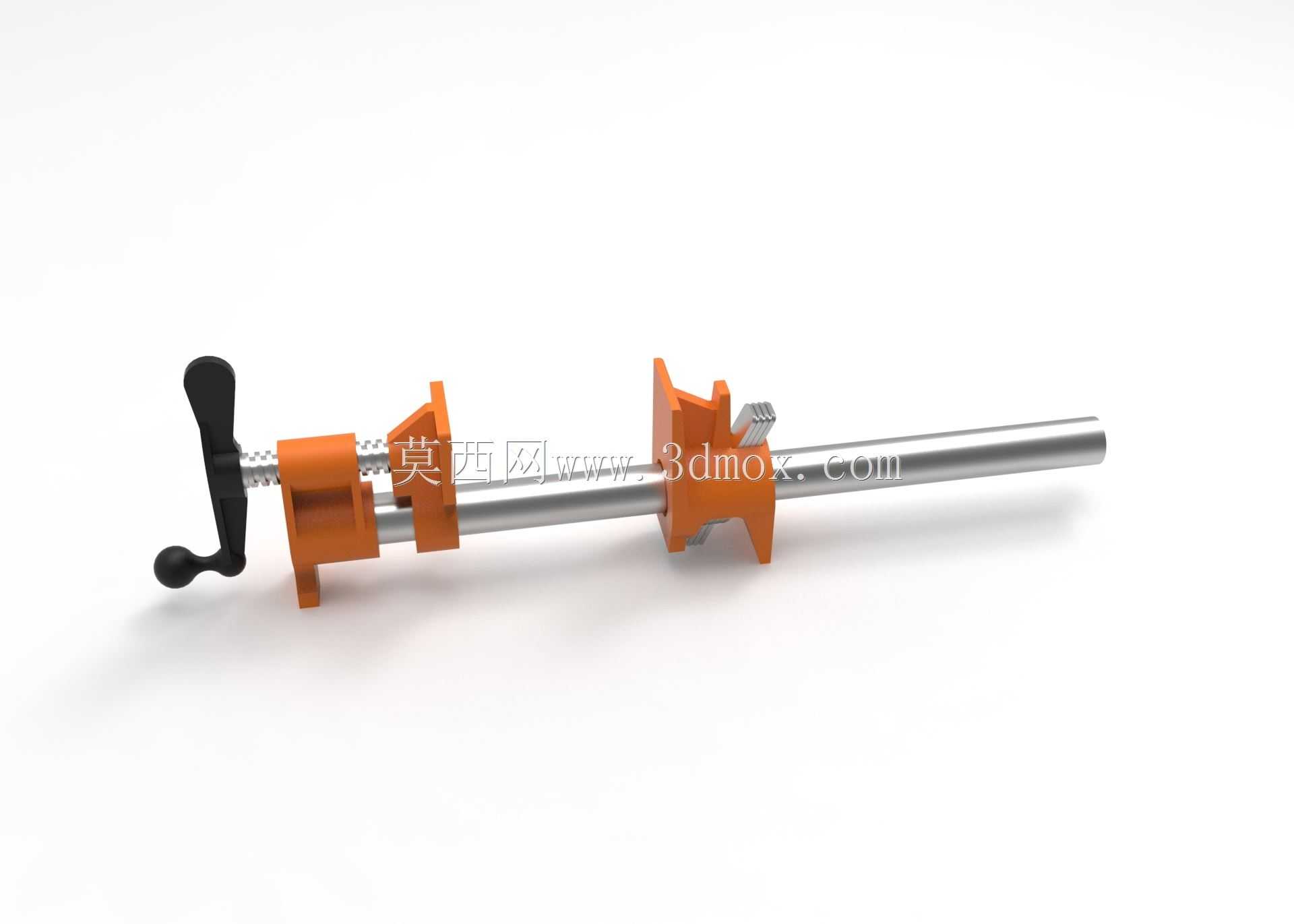

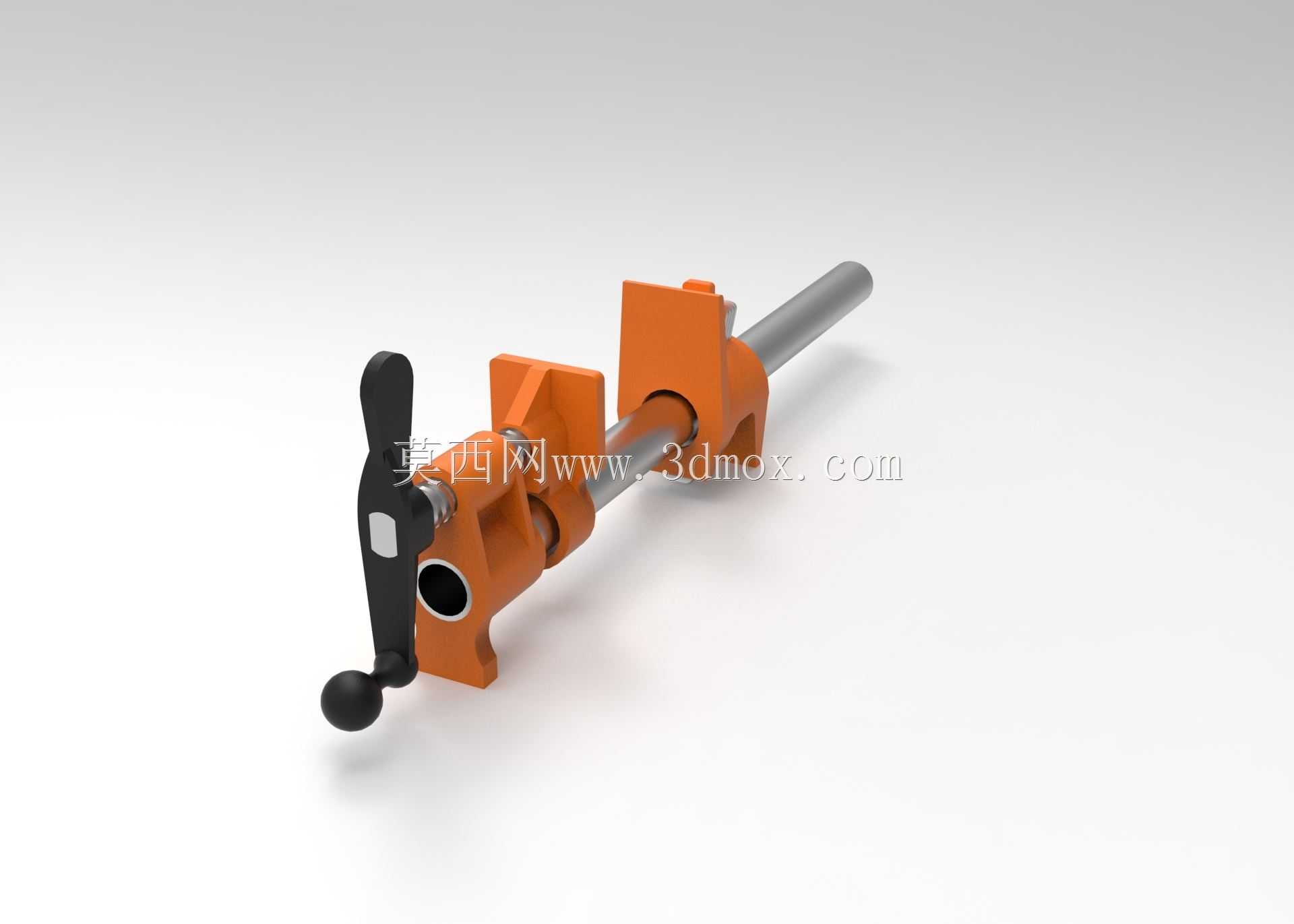

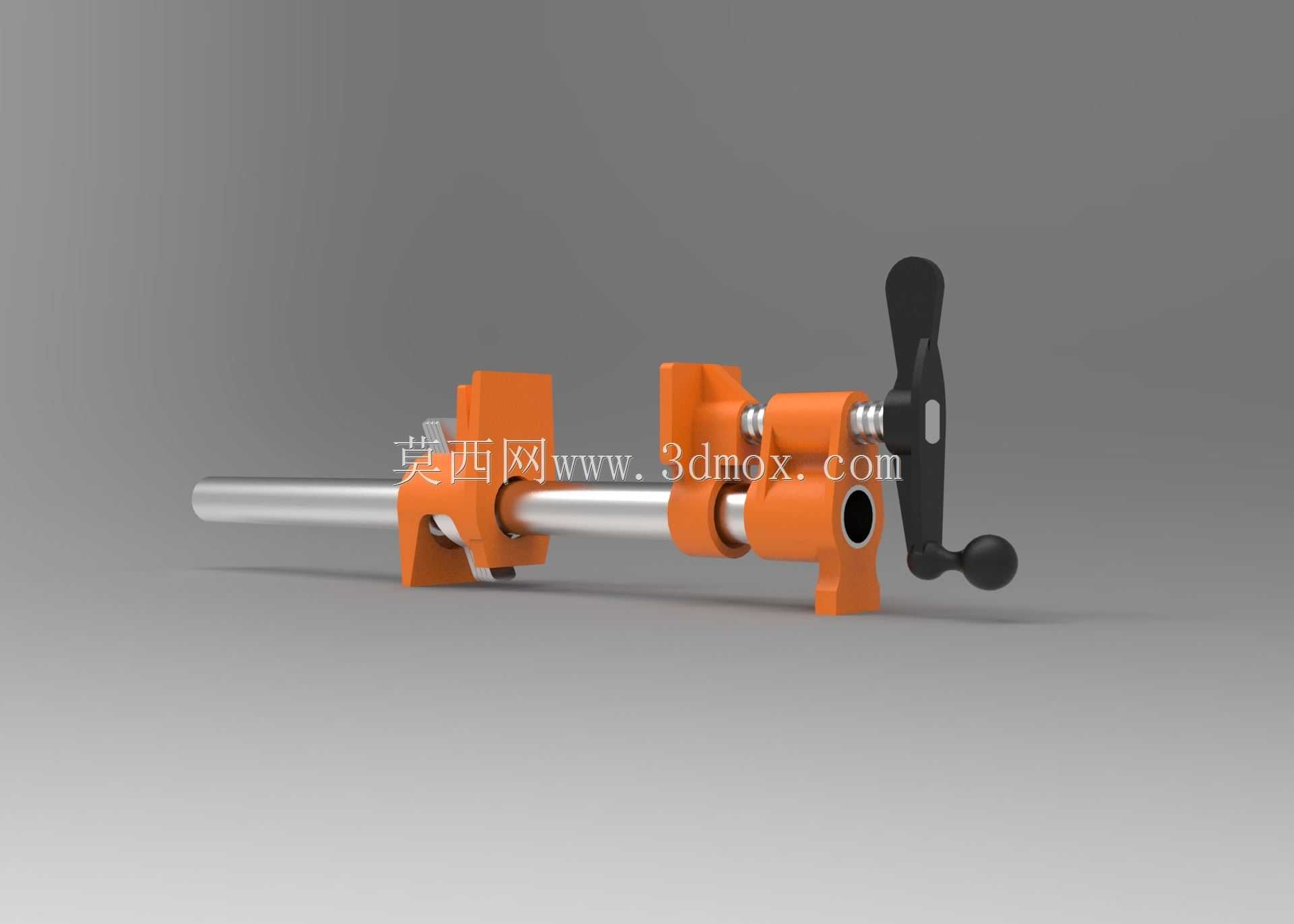

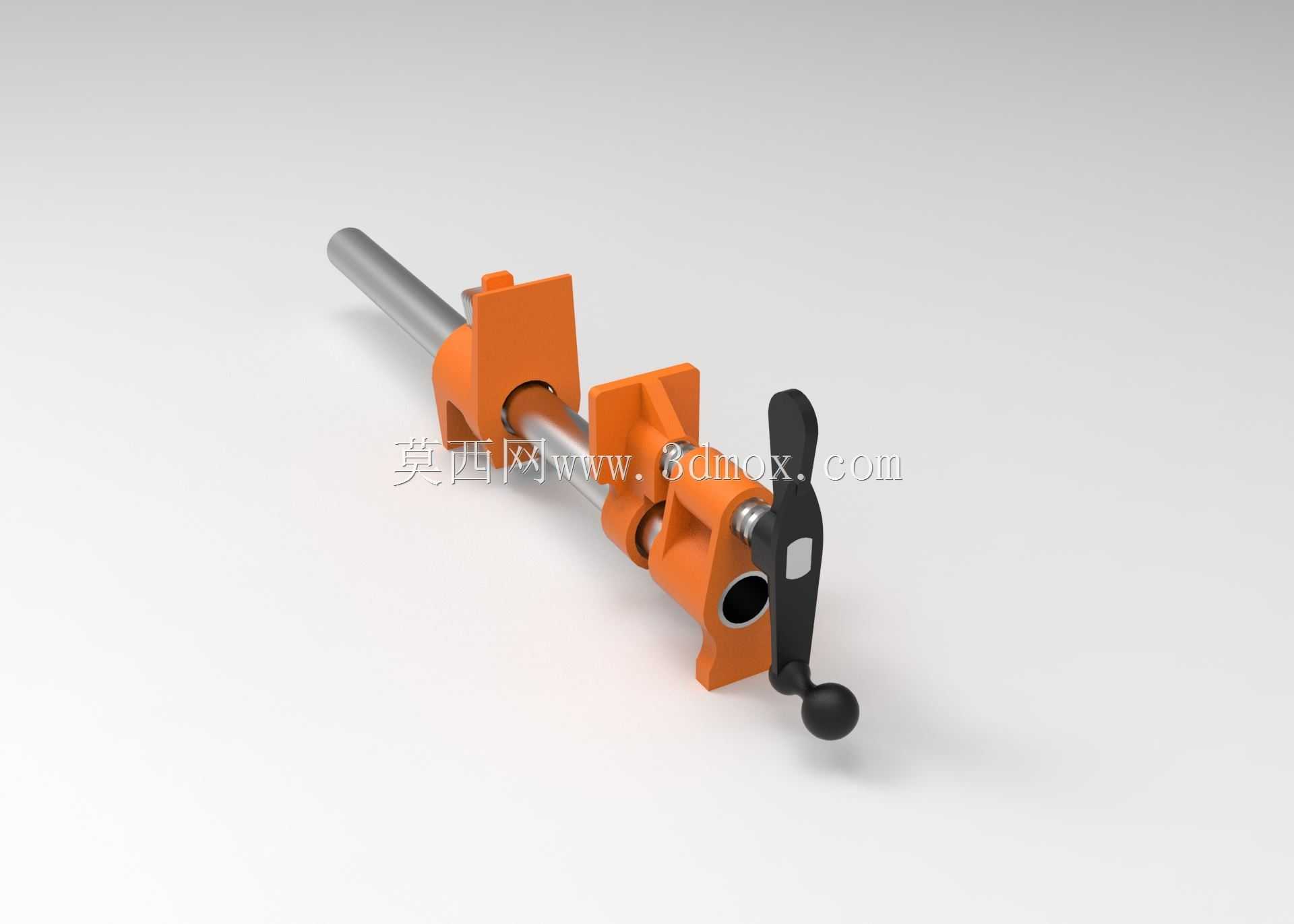

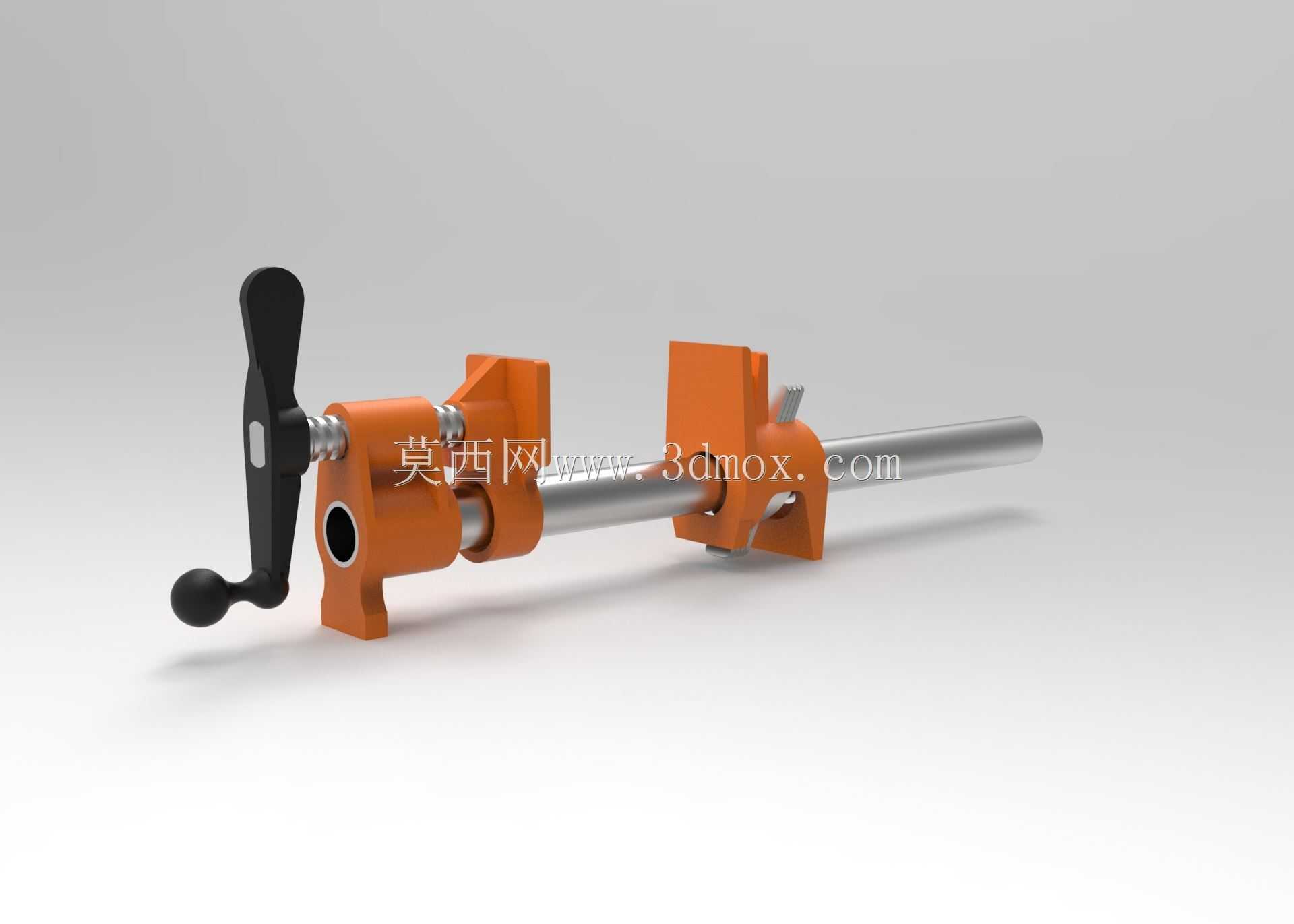

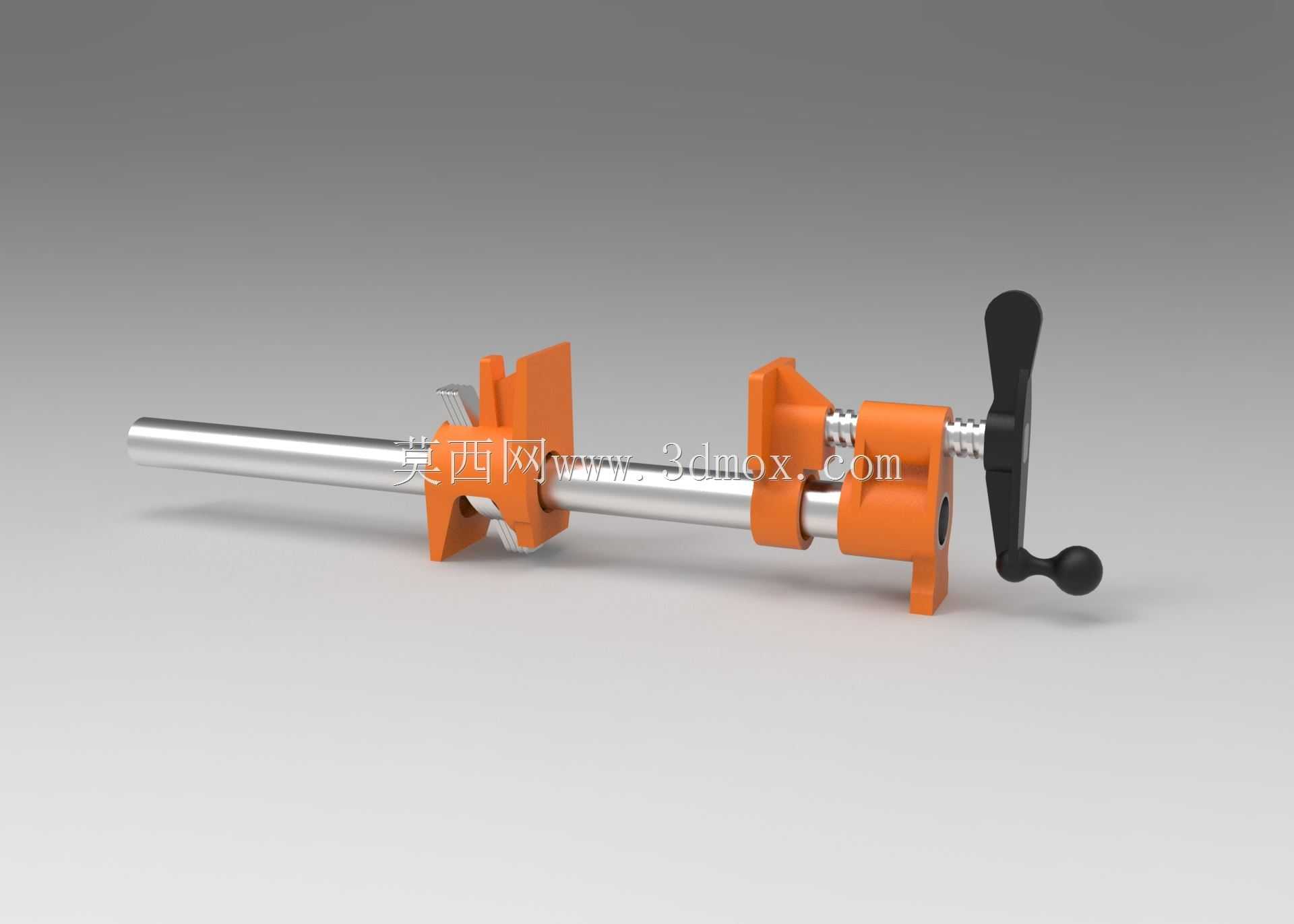

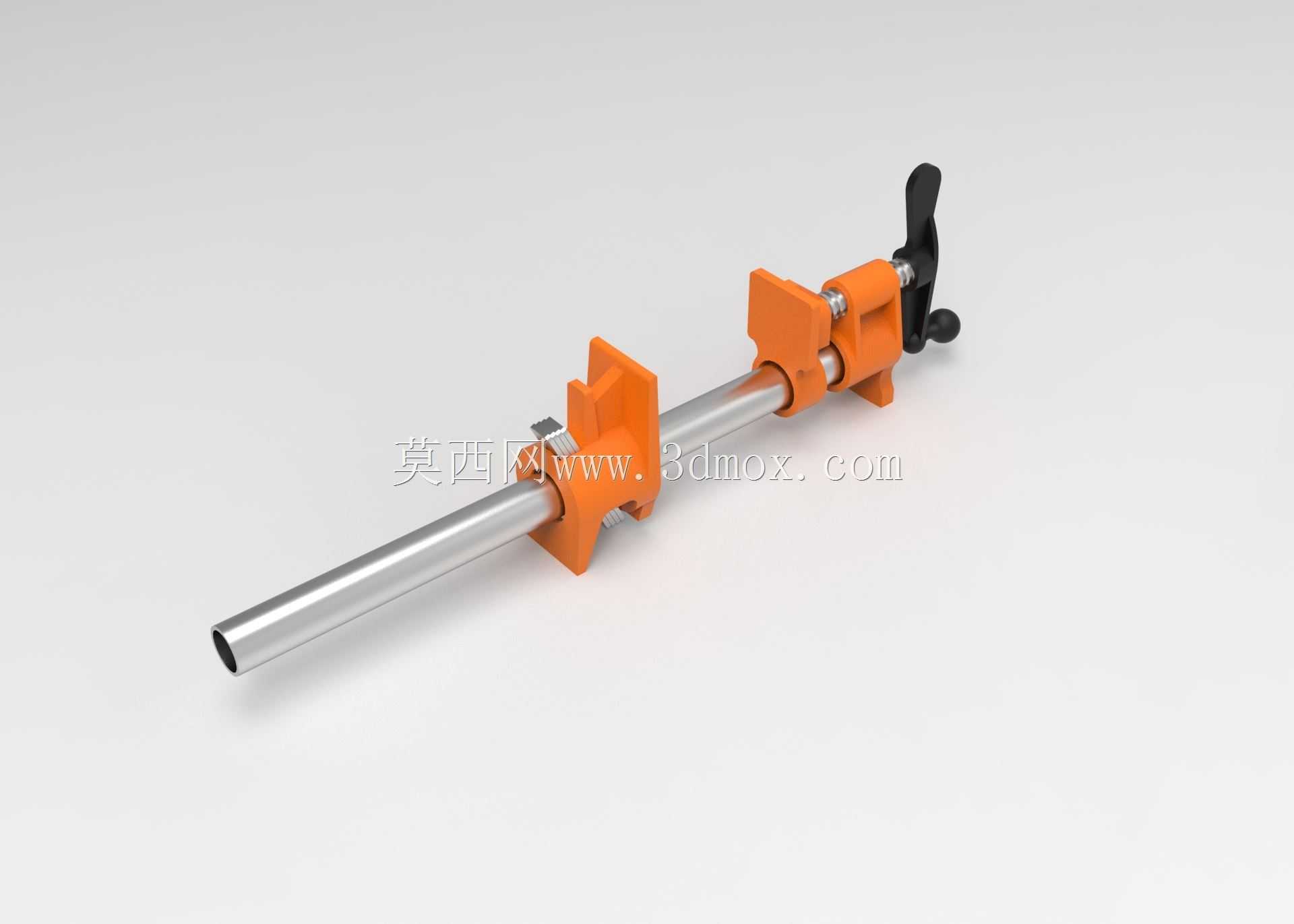

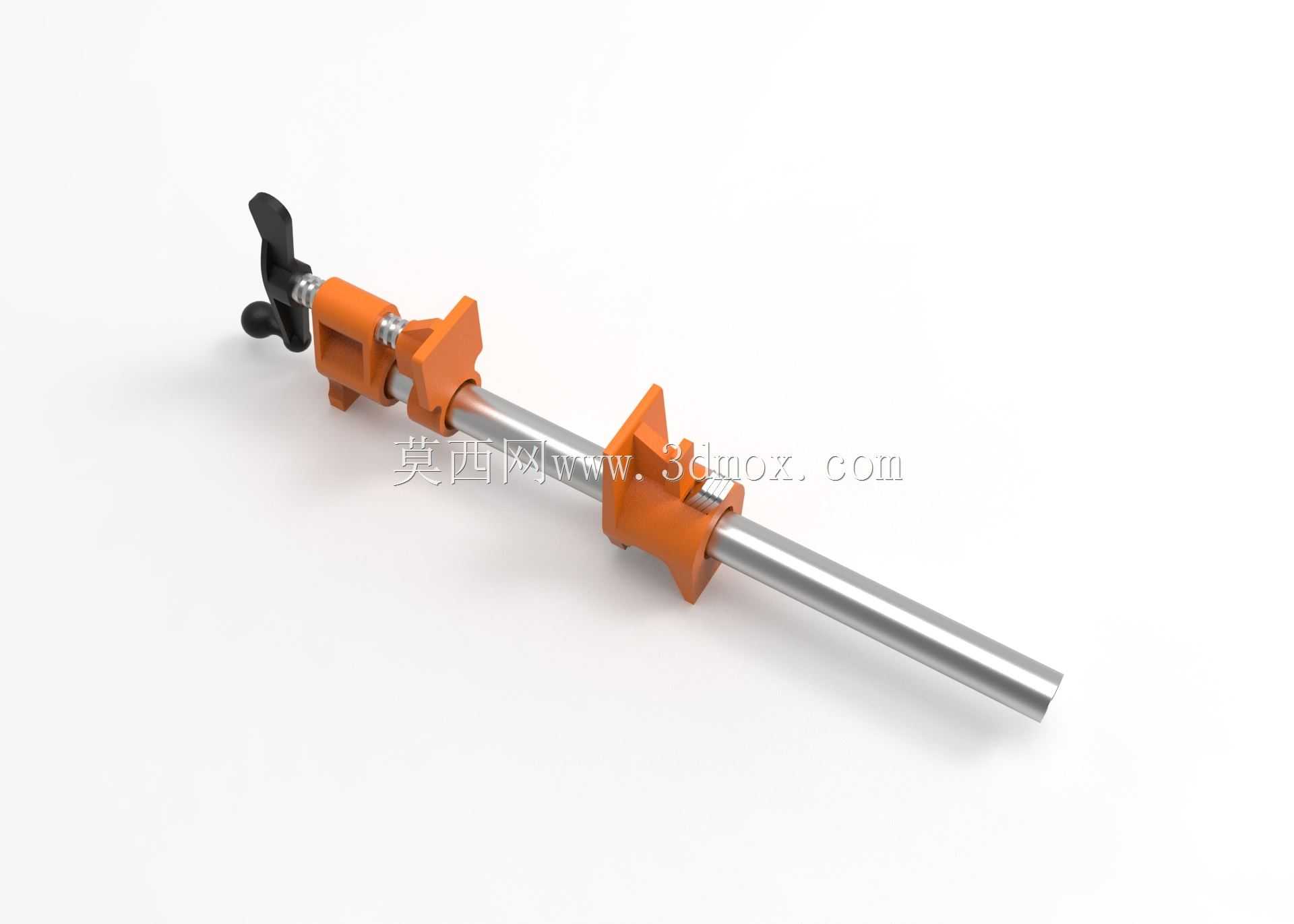

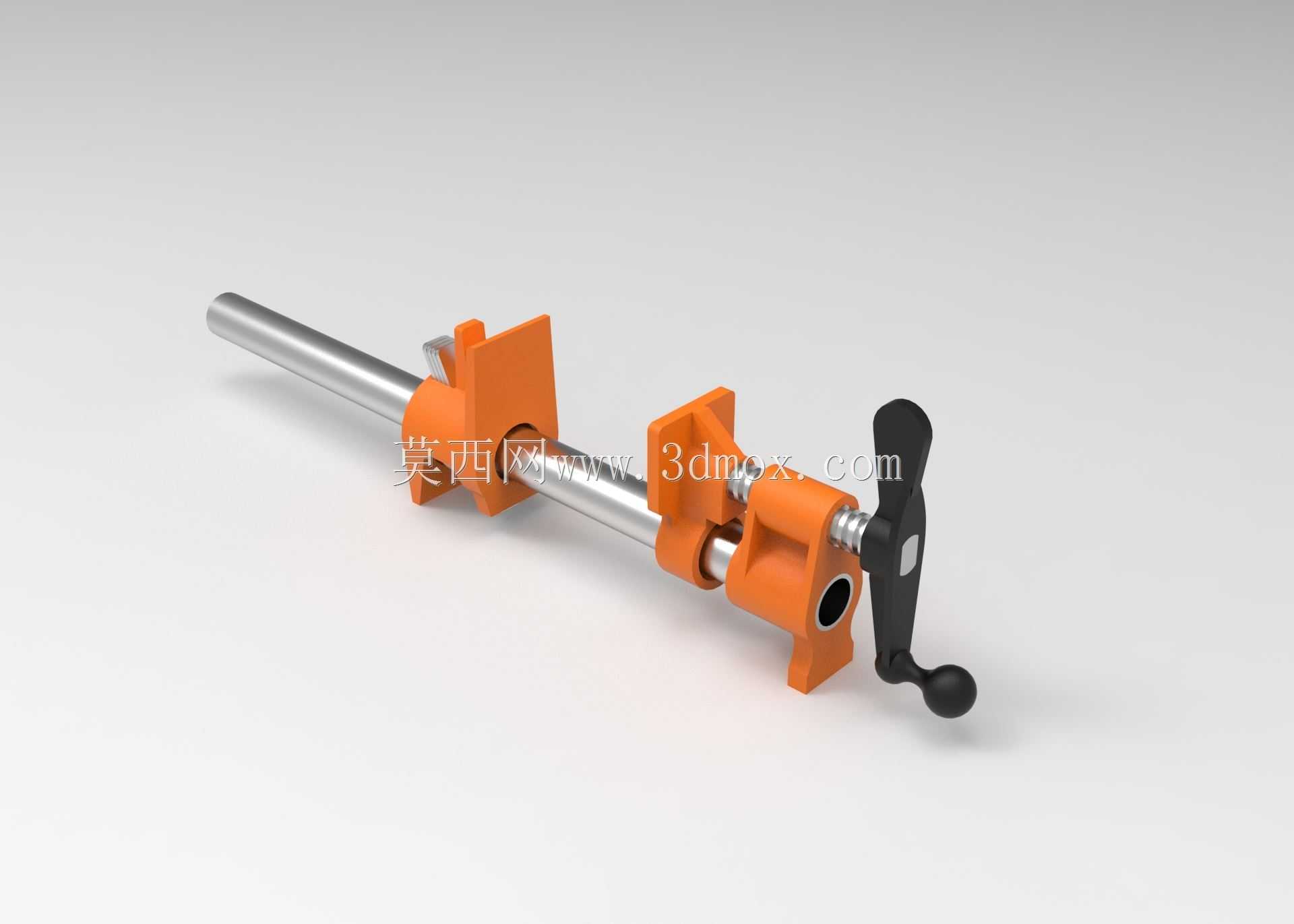

功能特性上，两个橙色的夹持座可沿金属光杆任意滑动，调整夹持间距以适配不同长度的装夹对象，其中带偏心压杆的夹持座集成了锁紧触发机构，压下黑色手柄时，偏心轮会推动内部顶块压紧光杆表面，同时带动夹持座的夹口收缩抱紧被夹持管件，松开手柄即可快速解锁滑动，无需像传统管卡那样反复旋拧螺母调整位置。夹口位置做了圆弧过渡处理，避免夹持过程中划伤管件表面的防腐层或者工件的加工面，夹持座的主体采用增强工程塑料材质，在保证结构强度的同时降低整体重量，也不会像金属夹件那样在潮湿工况下出现锈死粘连的问题。

设计思路层面，这款结构没有采用复杂的多连杆锁紧机构，而是用最简化的偏心锁紧+滑套结构实现功能，零件数量少，后期维护只需要定期清理光杆表面的碎屑、油污，保证滑套移动顺畅即可，偏心轮的锁紧角度经过校核，压下手柄后能形成可靠的自锁角度，不会因为管路振动、工件受力出现松脱的情况。安装边界上，配套的光杆直径为通用标准尺寸，既可以横向架设在两个支架之间作为管路固定的承载梁，也可以纵向固定在工作台侧面作为辅助夹持工位，夹持座的夹口适配常规的中小管径圆管，夹口内侧预留了加装橡胶防滑垫的槽位，针对表面光滑的塑料管路或者薄壁管件，可以加装胶垫提升夹持摩擦力，同时避免夹伤薄壁件。

从结构建模的细节来看，夹持座与光杆的配合间隙控制在合理范围，既保证滑动顺畅无卡滞，又不会因为间隙过大导致夹持后出现歪斜，偏心压杆的手柄做了球形收尾，操作时握持受力更舒适，长时间反复操作也不会出现硌手的问题，锁紧状态下手柄的朝向避开了管路安装的操作空间，不会出现干涉其他管路排布的情况。
