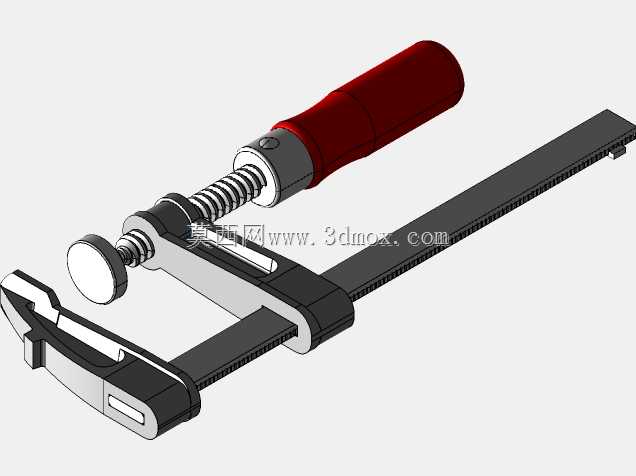

可调式螺杆压紧F型快速夹钳结构

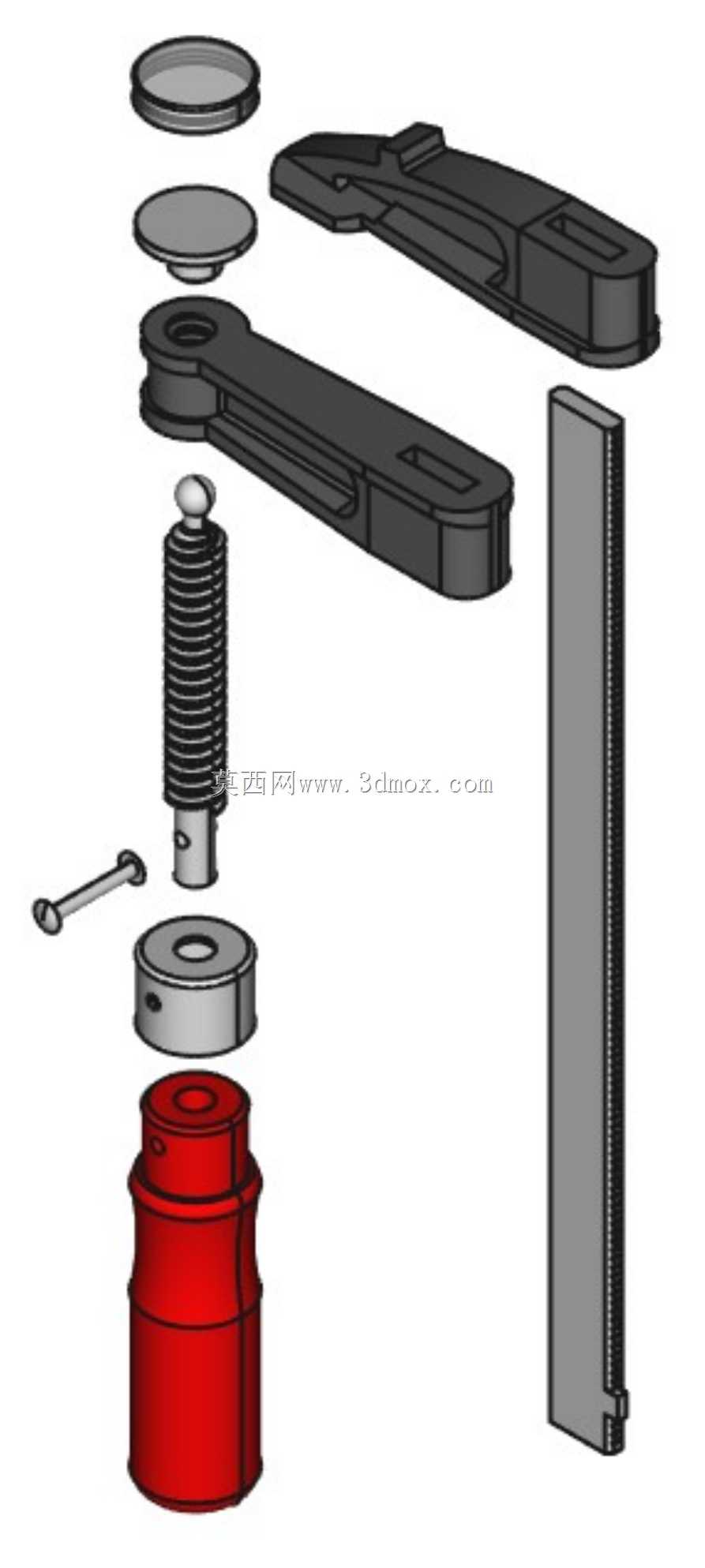

这类F型夹钳在木工拼板、金属件焊接定位、机加工工件临时装夹场景中应用十分广泛，相比传统C型夹，它的开口调节范围更大，能适配不同厚度的工件夹持需求，不用频繁旋转螺杆走完整个行程来调整开口大小，操作效率提升明显。从结构设计来看，它采用齿条式滑杆搭配滑块锁紧的基础结构，滑杆上加工有等距的定位齿槽，活动夹块可以沿着滑杆快速滑动到接近工件厚度的位置，通过滑块内部的卡齿与滑杆齿槽啮合实现初步定位，之后再转动尾部的红色手柄带动螺杆进给，让前端的压头压紧工件表面，这种两段式的夹紧逻辑，既兼顾了大开口快速调整的便利性，又能通过螺杆提供足够的压紧力，避免夹持过程中工件松脱。夹钳的固定钳身与活动夹块都采用了高强度的金属材质，受力部位做了加厚处理，在承受较大夹紧力的时候不会出现形变，保证夹持精度。前端的压头设计成可小角度摆动的结构，在夹持表面存在轻微斜度的工件时，压头可以自动贴合工件表面，不会出现点接触导致的压痕或者夹持不稳的问题，压头端面做了平整处理，接触面积足够大，压紧时压强分布均匀，不会损伤待加工工件的表面。尾部的手柄采用包覆式的绝缘防滑材质，握持的时候手感舒适，转动螺杆的时候不容易打滑，即使手上沾有少量的切屑或者木工粉尘，也能稳定施加扭矩。滑杆的截面采用矩形结构，相比圆形滑杆抗扭性能更好，夹紧受力的时候不会出现活动夹块绕滑杆转动的问题，保证两个夹持面始终保持平行，夹持长条形工件的时候不会出现偏斜。在安装边界方面，这类夹钳属于手持便携类工具，不需要固定安装在工作台面上，使用时可以根据作业需求随时调整夹持位置，自身的整体长度根据最大开口尺寸适配，滑杆伸出最大长度时，整体重心依然靠近固定钳身位置，长时间握持操作不容易出现疲劳。在实际使用中，它可以配合工作台挡块实现工件的侧向压紧，也可以多把组合使用，夹持大尺寸的板材或者框架类工件，在焊接作业中能有效防止工件受热变形移位，在木工胶合工序中可以提供持续均匀的压紧力保证胶合面紧密贴合，在机加工划线工序中也能用来固定工件，避免划线过程中工件窜动影响精度。设计时需要重点关注滑杆齿槽的强度，滑块卡齿的啮合深度要足够，避免在大夹紧力下出现跳齿问题，螺杆的螺距选择要兼顾进给速度和自锁性能，保证夹紧后不会因为工件的反作用力出现松退，活动夹块与滑杆的配合间隙要控制在合理范围，既要保证滑动顺畅，又不能因为间隙过大导致夹持角度偏斜。
