多规格螺纹支撑调节支座结构设计

这类螺纹调节支撑支座在工业装配场景中覆盖极广，从自动化生产线的机架调平、检测工装的基准面微调，到小型实验设备的水平校准、输送线侧边导向件的高度定位，都能见到这类零件的身影。不同于固定式支撑柱，螺纹结构的设计让支座具备连续可调的高度调节能力，不需要额外加装垫片组就能实现毫米级的高度差补偿，在地面存在平整度误差、安装基面存在加工公差的场景下，能快速将搭载的设备或工装调整到设计要求的水平基准，大幅减少现场安装的调试工时。

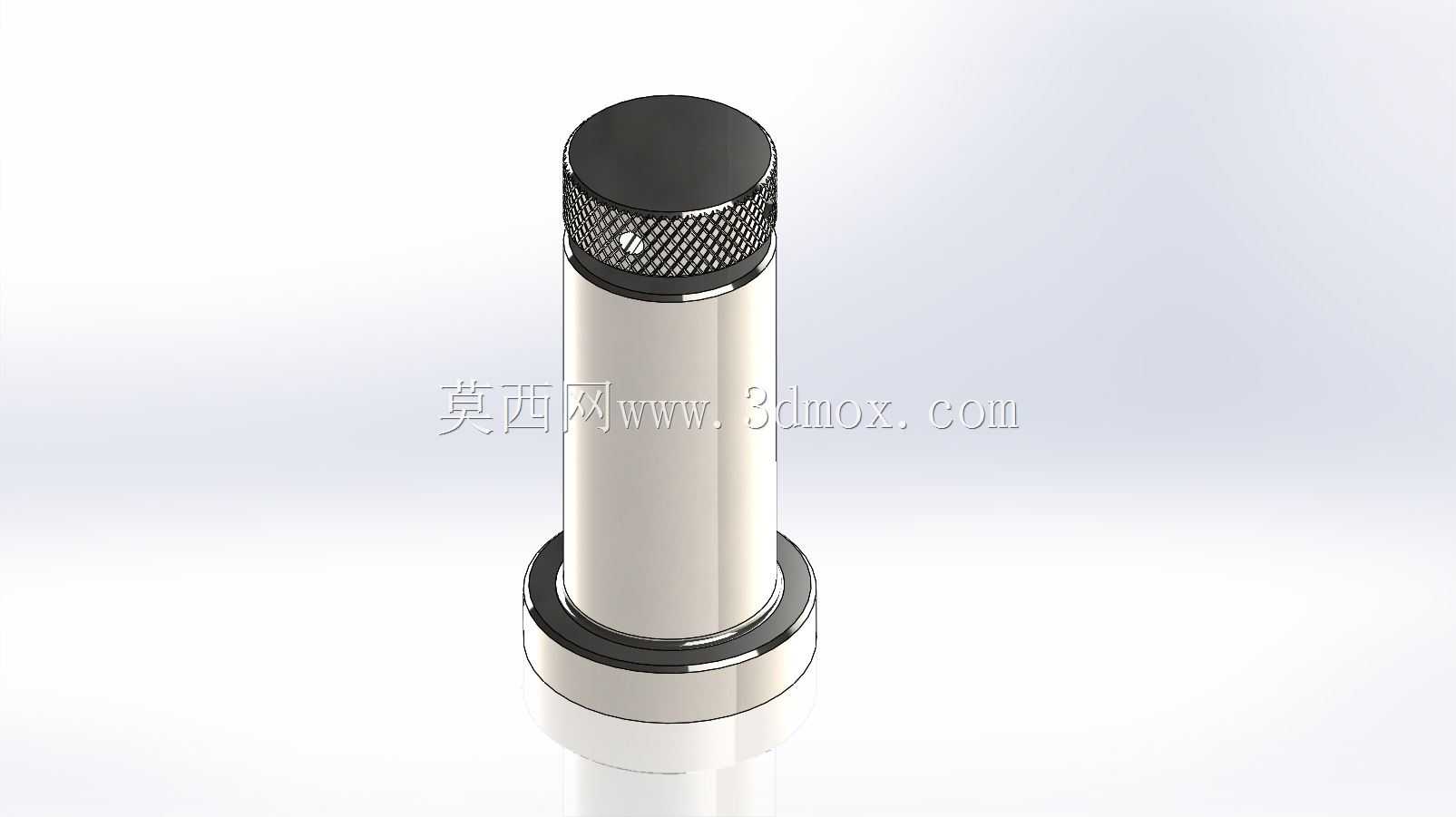

从结构设计逻辑来看，这组支座采用了一体化的柱身与底部法兰结构，顶部的滚花纹理是为了手动调节时增加摩擦力，不需要额外借助扳手就能完成小范围的高度微调，当需要大载荷锁紧时，柱身预留的扳手位可以配合工具完成紧固，避免设备运行过程中因振动出现支撑高度偏移。底部的法兰边做了倒角过渡，既可以减少安装时的应力集中，也能让支座与安装基面的贴合更紧密，不会因边缘毛刺出现支撑虚位。

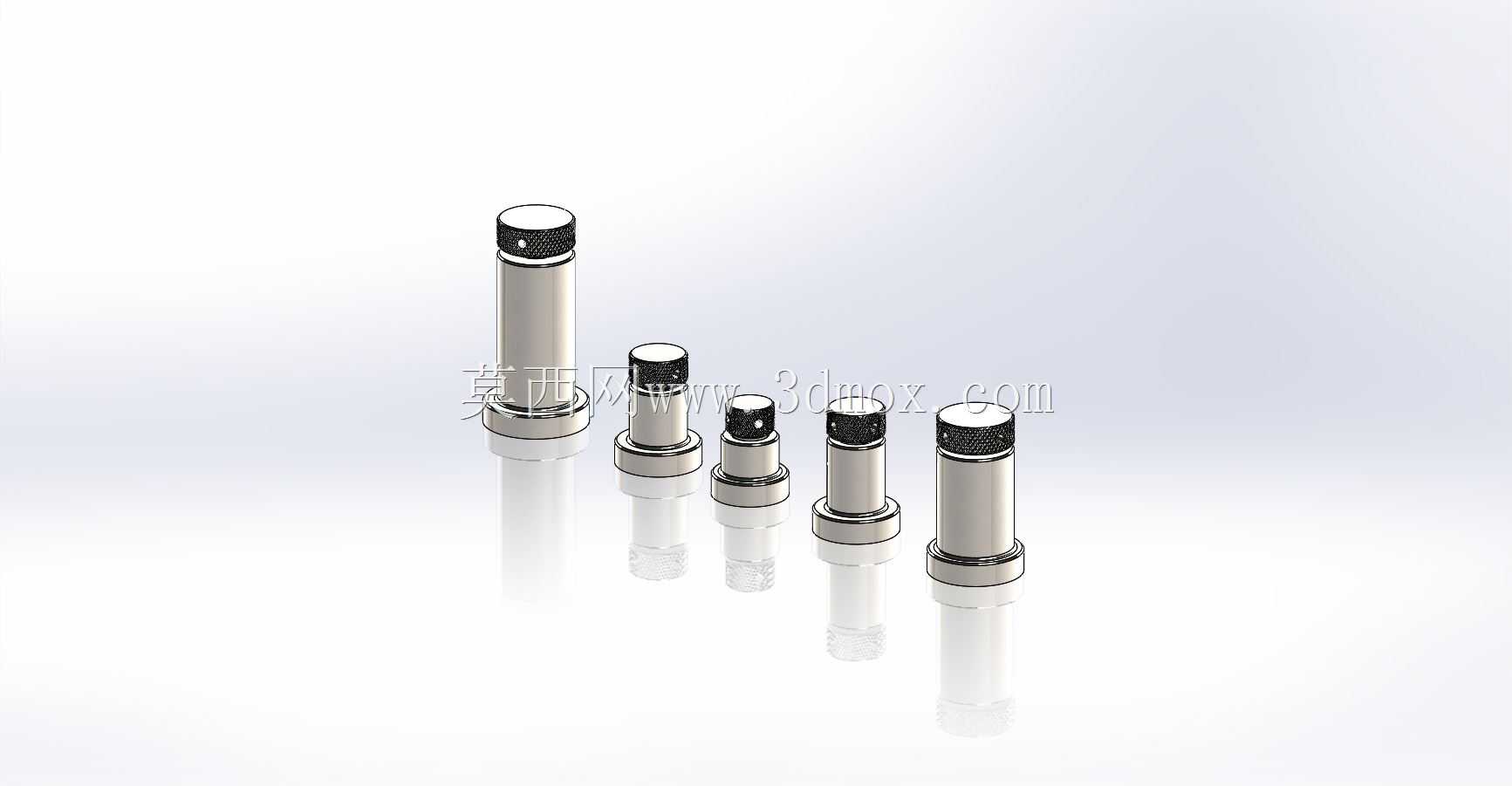

不同长度规格的支座对应不同的调节行程与支撑高度，选型时需要先确认被支撑件的底部安装空间，预留出至少三分之一的螺纹啮合长度，避免调节到极限位置时螺纹啮合牙数不足导致支撑失稳。安装边界上，法兰边的安装孔位采用了通用的通孔设计，适配常用的内六角圆柱头螺钉，不需要单独定制特殊紧固件，柱身的外径尺寸做了统一的公差控制，既可以直接穿入安装板的光孔做悬浮式调节，也可以配合锁紧螺母在安装板上下双侧锁止，满足不同方向的载荷受力需求。

在实际设备运行中，这类支座需要承受静态的设备自重载荷，同时也要兼顾设备启停时的小幅冲击载荷，因此柱身的螺纹采用了标准的公制粗牙螺纹，牙型强度更高，抗冲击性能优于细牙螺纹，同时螺纹的配合间隙控制在合理范围，既保证调节时的顺畅度，也不会因间隙过大出现支撑晃动。顶部的支撑端面做了平面度处理，与被支撑件的底面接触时不会出现点接触导致的应力集中，长期承载也不会出现端面压溃变形的问题。针对不同的安装场景，这组覆盖多长度规格的支座可以直接适配不同高度差的安装需求，不需要单独为每个支撑位定制不同高度的固定支撑柱，能有效降低非标设备的零件种类数量，减少后续备件的储备成本。
