200W大功率方形投光照明灯具结构

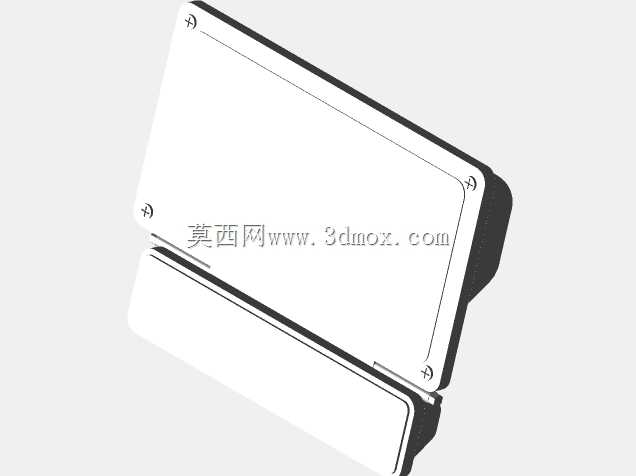

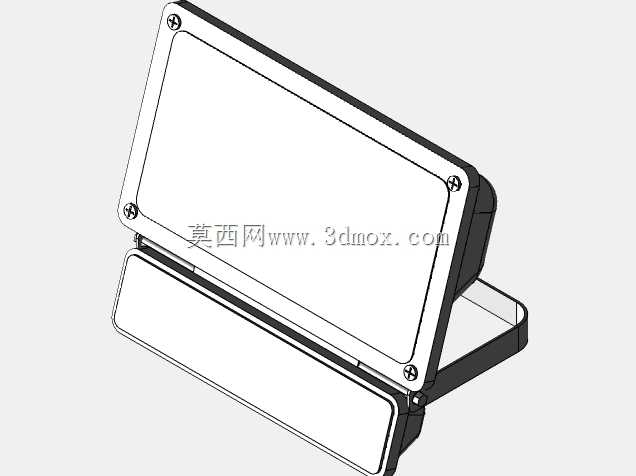

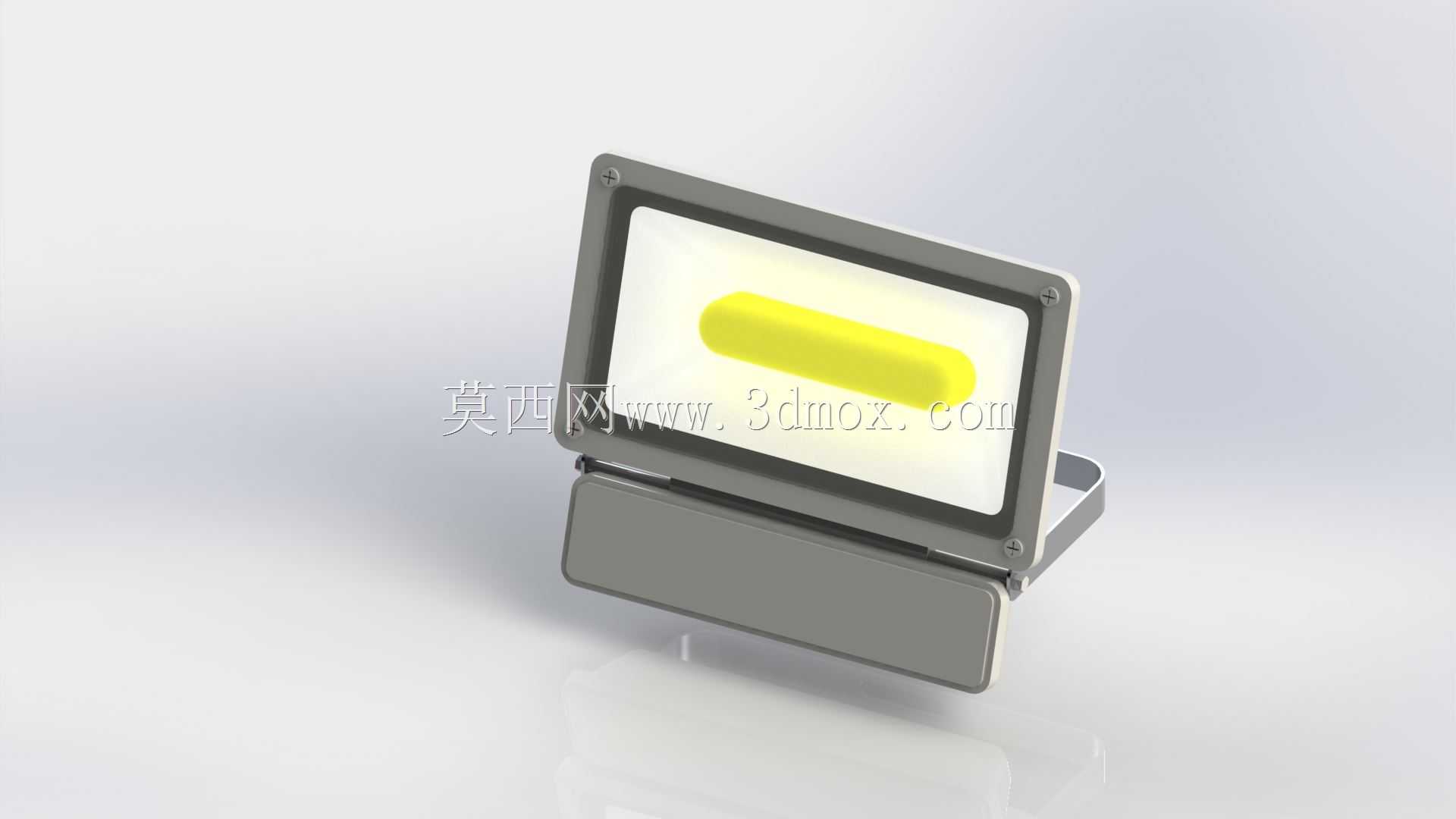

这款200W功率的投光照明结构，在户外作业场地、厂区周界照明、大型仓储库区外围补光、施工临时照明场景中有着广泛的适配性，区别于小功率民用照明产品，该结构在散热、安装适配性、防护冗余上都做了针对性的工程考量。从结构设计逻辑来看，整体采用分体式铰接布局，灯头主体与底部安装支架通过阻尼转轴连接，可实现垂直方向大角度俯仰调节，能满足不同投射角度的现场调整需求，无需额外定制转接支架即可适配墙面安装、立杆抱装、地面平放等多种安装工况。灯头外壳采用压铸铝一体成型的框体结构，边框四周做了圆角过渡处理，既避免安装过程中的锐边磕碰风险，也能在户外长期使用时减少风阻载荷，同时框体预留的密封槽可搭配硅胶密封圈实现IP65级以上的防护能力，适配雨天、扬尘环境下的长期使用需求。发光面采用高透钢化玻璃覆盖，内部光源模组为长条形COB集成封装结构，配套的反光腔做了漫反射配光设计，可实现大角度泛光投射，避免局部光斑过亮产生的照明盲区，相比聚光型投光产品，更适合大面积场地的均匀照明需求。底部安装底座为平板式结构，预留了对称分布的安装孔位，孔位间距符合常规户外灯具的安装尺寸规范，可直接匹配市面通用的安装支架、立杆法兰盘，无需二次打孔改孔。散热结构集成在灯头背部，与外壳一体压铸成型的散热筋条顺着灯体长度方向排布，既可以通过自然对流带走光源工作产生的热量，也能避免积灰、积水残留影响散热效率，经结构校核，在200W满功率持续工作状态下，外壳温度可控制在合理区间，保证光源的长期使用寿命。接线腔设置在灯体侧部，预留了防水格兰头安装位，现场接线完成后可通过格兰头锁紧进线线缆，实现接线部位的密封防护，避免雨水、潮气侵入造成的电路故障。整体结构没有多余的装饰性设计，所有结构特征都服务于安装便捷性、环境适应性、长期使用可靠性这几个核心工程需求，建模过程中对铰接部位的配合间隙、安装孔位的公差、密封槽的尺寸精度都做了还原，可直接用于同类型灯具的结构参考、安装模拟、配件适配校核工作。
