紧凑型欧标多位延长排插结构设计

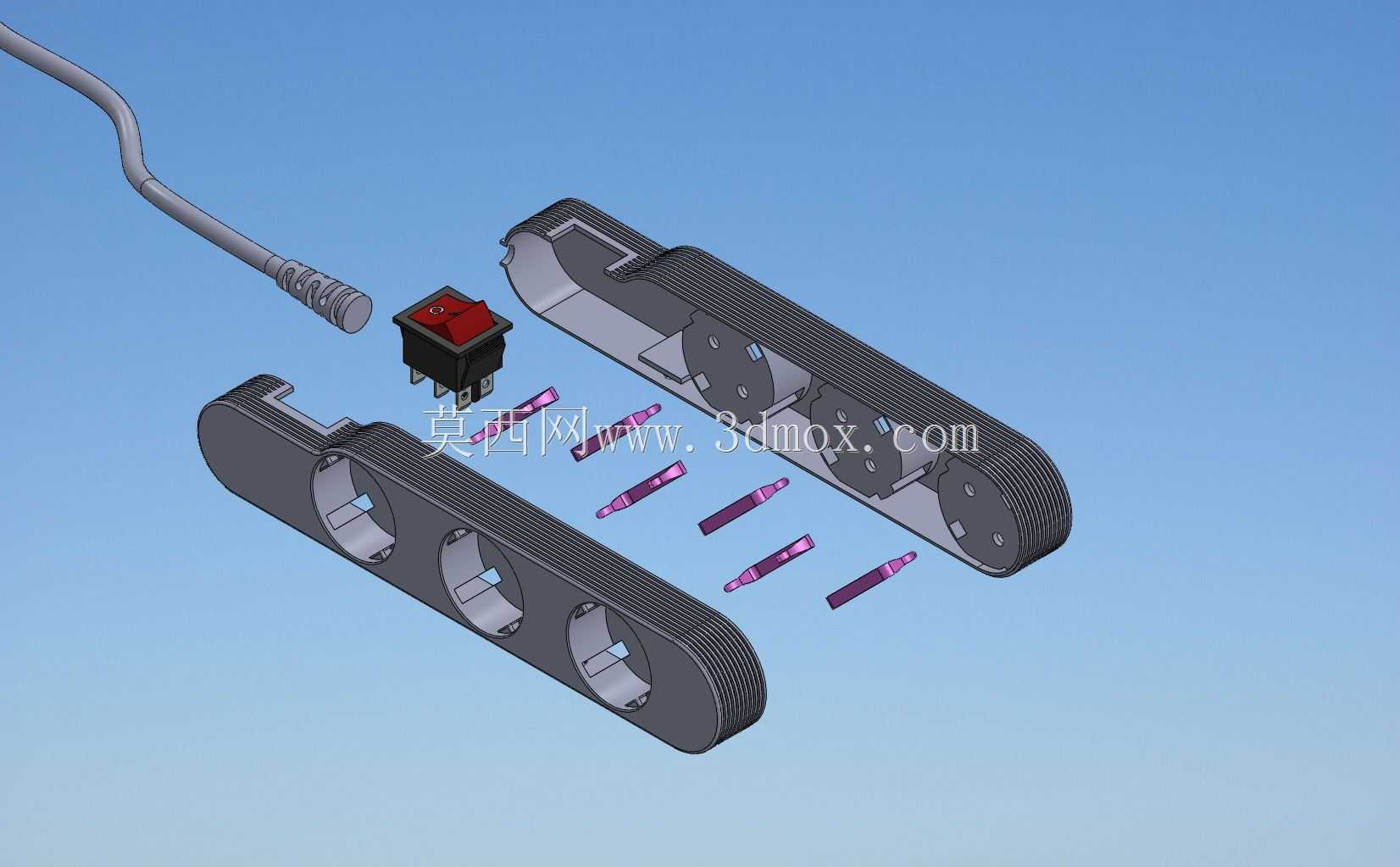

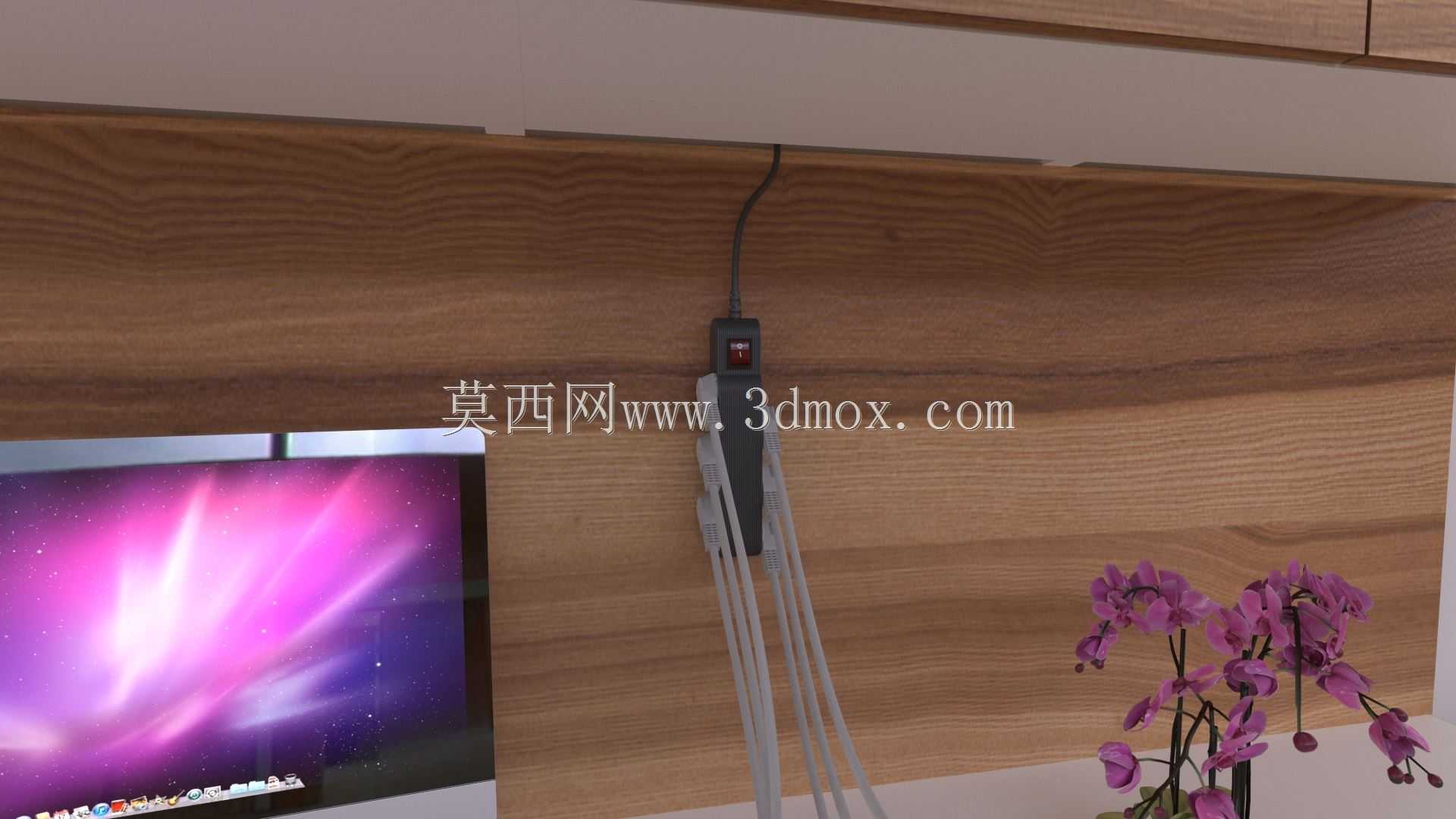

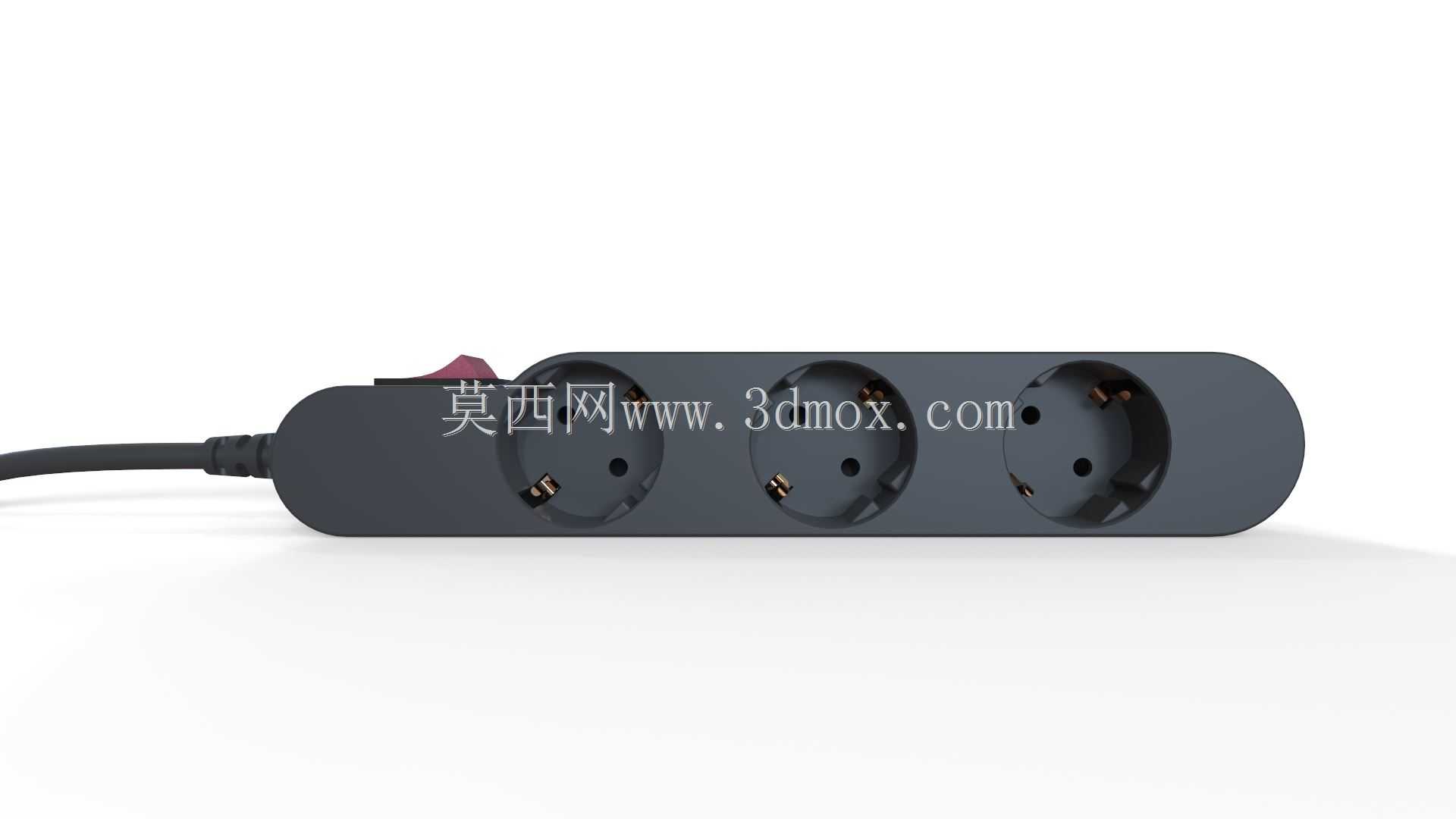

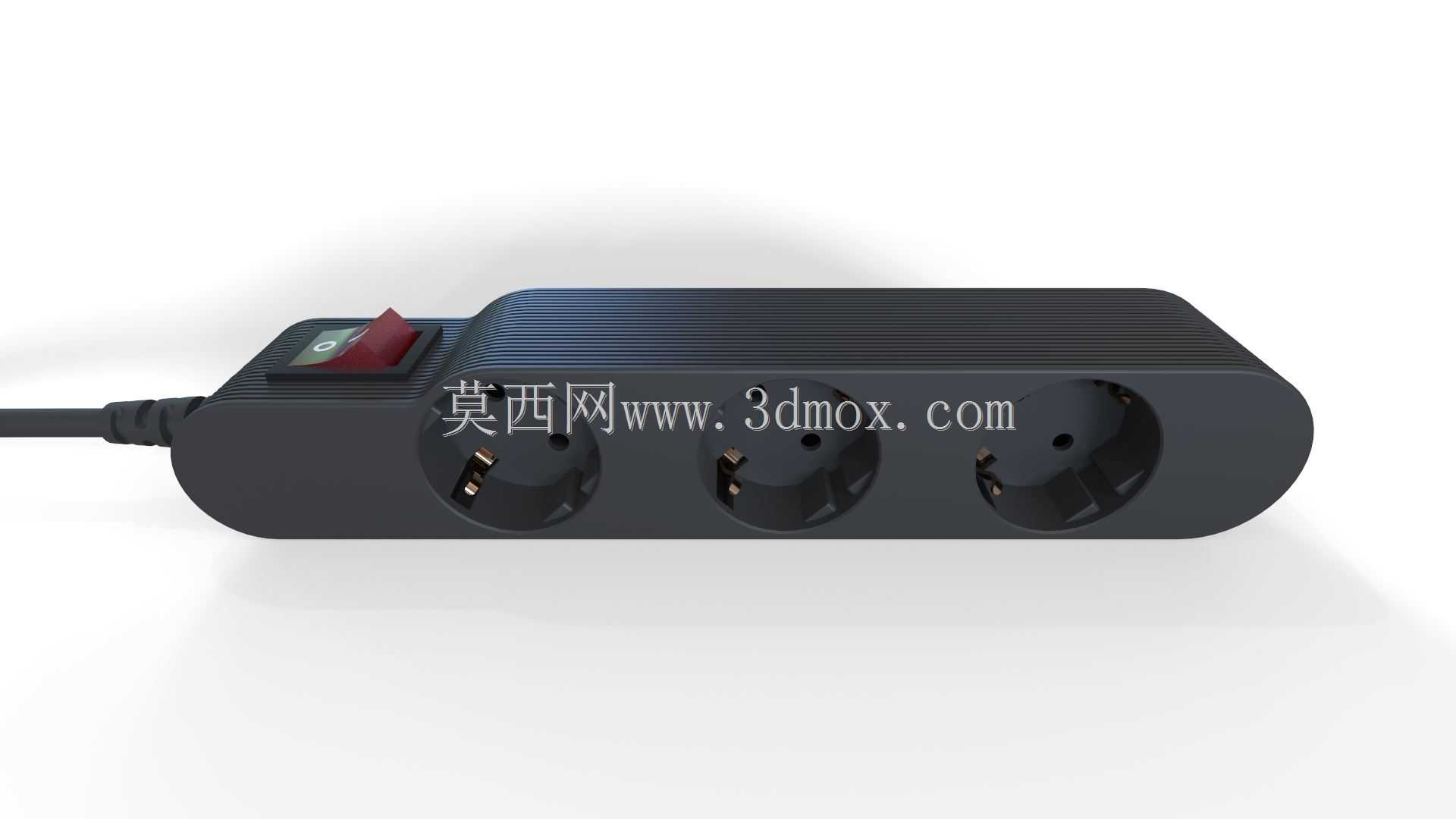

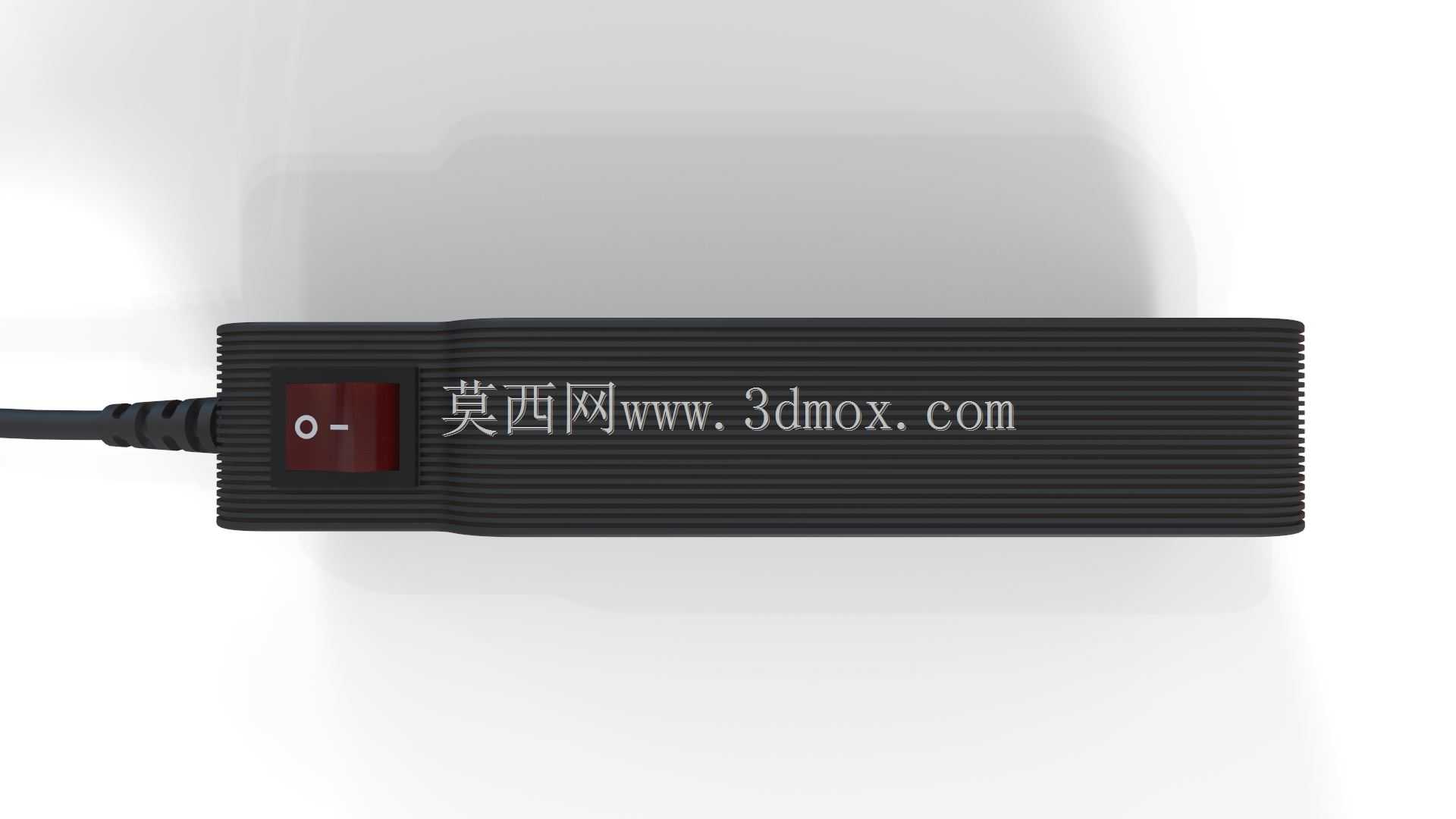

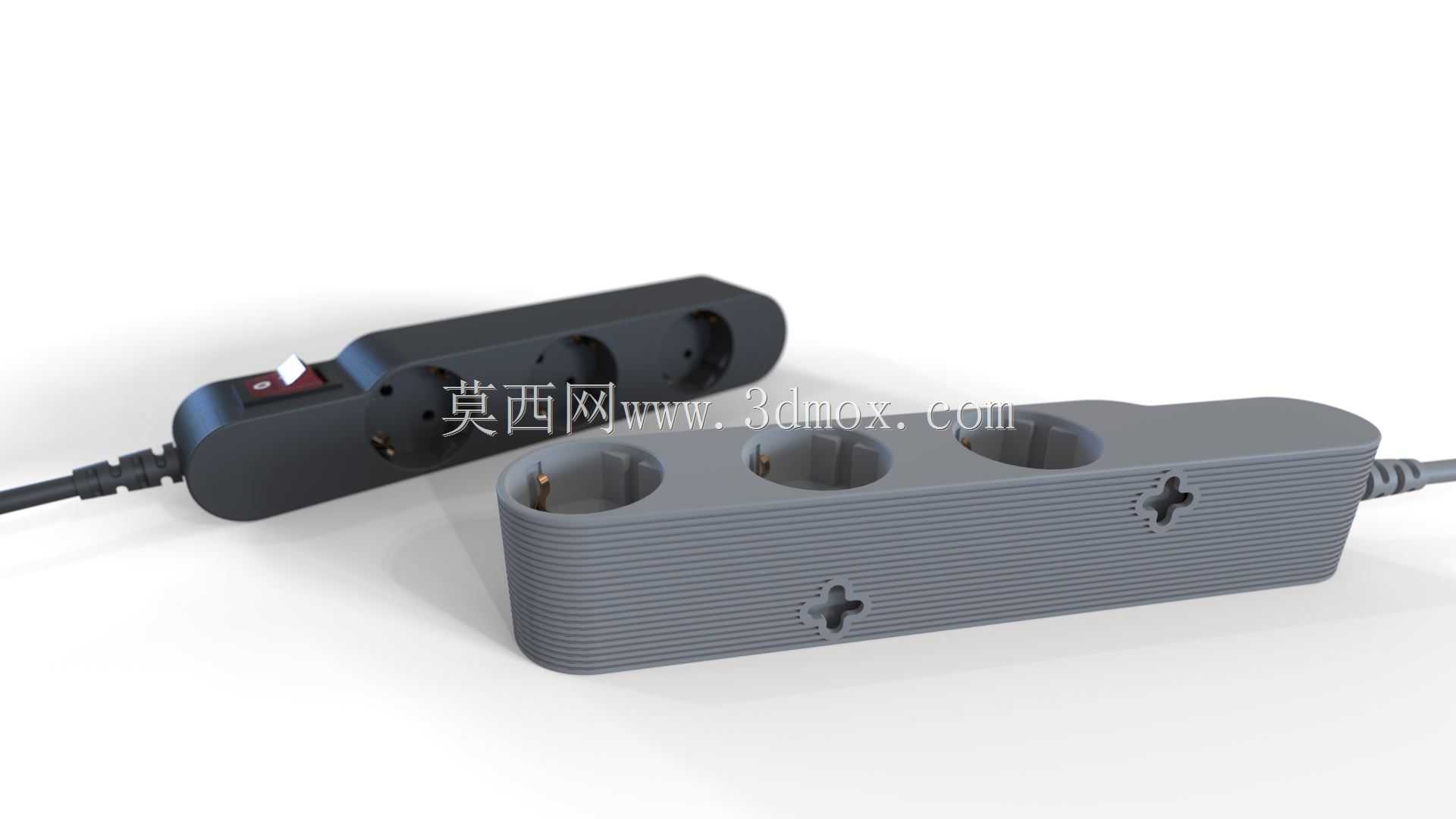

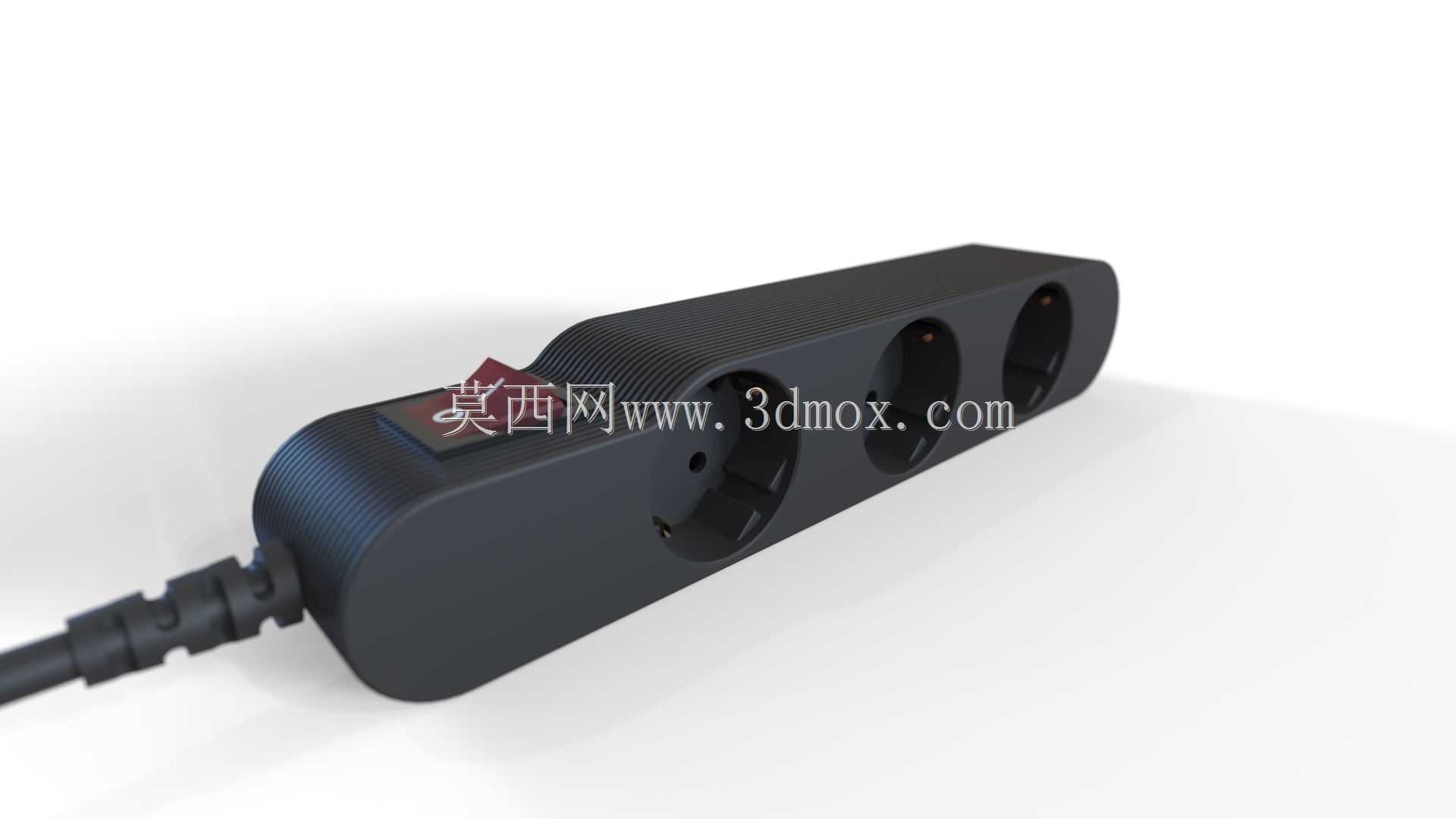

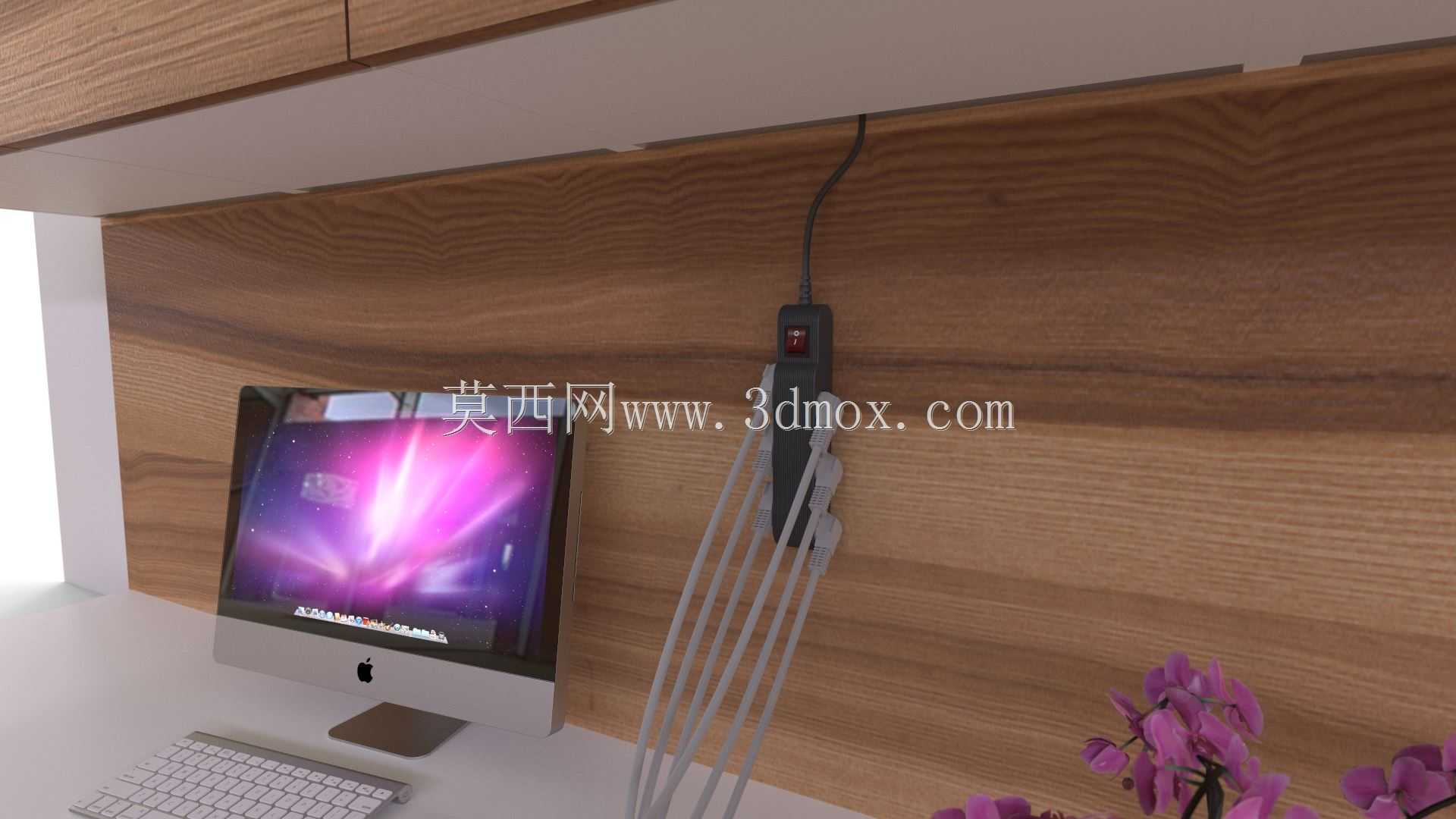

日常工位布线、临时用电接驳、小型设备集中供电场景里，传统排插往往因为体积冗余、插孔排布不合理，出现占空间、相邻插头干涉的问题，这款紧凑型多位延长插座的设计，正是瞄准这类实际使用痛点做的结构优化。从实际使用边界来看，这款排插的延长件本体尺寸控制在246mm×44mm×45mm，狭长型的截面设计可以轻松塞进桌面走线槽、设备侧边缝隙、机柜理线架这类狭窄安装空间，不会像方正造型的排插那样突出占用操作面，也不会因为厚度过大导致柜门、桌面挡板无法正常闭合。插孔排布上采用同轴向一字排列的三位欧标插孔布局，每个插孔的中心间距经过反复校核，既保证相邻插头插入时不会出现外壳干涉，也尽可能压缩了整体长度，避免多余的壳体材料浪费。本体表面做了横向防滑纹理设计，不仅插拔插头时能提供足够的摩擦力，减少手部打滑的情况，也能提升壳体的结构刚性，降低长期使用后壳体弯折开裂的风险。壳体上预留的十字型安装孔，支持螺丝固定安装在墙面、工作台侧面、设备机架上，不需要额外搭配固定支架，适配多种临时或永久安装场景。进线端带独立控制开关，不用频繁插拔总插头就能切断供电，开关位置做了凸起标识，暗光环境下也能快速摸到操作位置。从BOM构成来看，这款排插的内部铜件、接线端子、开关组件都和常规同规格欧标排插通用，不需要开模定制特殊的电气元件，仅针对外壳的模具做了紧凑化调整，虽然因为壳体的薄壁加强筋、安装位集成设计让模具复杂度略有提升，但整体物料成本和常规款排插基本持平，量产时不会出现成本大幅跳涨的问题。出线端做了防弯折应力槽，电源线反复弯折也不容易出现线皮破损、内部线芯断裂的情况，适合经常移动调整位置的临时用电场景。插孔内部设置了安全防护门，单孔插入时需要足够的压力才能推开，能避免异物误插入带来的触电风险，符合民用及一般工业场景的用电安全要求。整体结构没有多余的装饰性设计，所有造型特征都服务于功能实现和安装适配，不管是桌面办公的多设备供电，还是小型生产工位的电动工具接驳，或是机柜内部的设备辅助供电，都能在有限的空间里提供稳定的多位置电源转接能力。
