杆驱动曲柄三滑块联动机构

项目分类:3D模型 发布时间:2021-09-07 ID:263941
  • 杆驱动曲柄三滑块联动机构

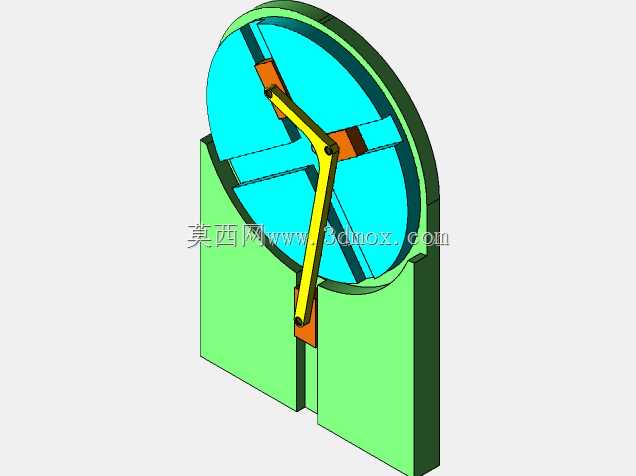

该曲柄三滑块联动结构,常应用于需要将单一周向旋转输入转化为三路同步直线往复输出的工位场景,比如轻工包装设备的间歇送料工位、小型冲压设备的多工位同步进给单元,或是教学演示用的机构原理展示台,能在紧凑的安装空间内实现三路动作的严格相位匹配,省去多组独立驱动的排布成本与同步调试工作量。从结构设计逻辑来看,整体采用立式安装布局,底部带定位凸台的支撑座作为整个机构的安装基准,支撑座上开设三条沿圆周径向均匀分布的直线导向槽,三个滑块分别嵌装在导向槽内,滑块与槽壁采用小间隙配合,保证往复运动顺畅无卡滞,同时导向槽的长度限定了滑块的最大行程边界,避免超程脱开。中心位置的曲柄与输入轴固连,黄色传动杆作为中间传力构件,一端与曲柄的偏心销铰接,另外三个铰接端分别对应连接三个径向布置的滑块,当曲柄做整周回转时,通过传动杆的空间运动约束,带动三个滑块沿各自的导向槽做规律的往复直线运动,三个滑块的运动相位差保持120度,适配需要三路错峰同步动作的工序需求。在安装边界上,整个机构的外轮廓为带立式支撑座的圆盘结构,圆盘的外径决定了机构的最大径向安装尺寸,支撑座的底部厚度为安装基面的加工提供了足够的刚性支撑,输入轴的伸出端位于圆盘背部中心位置,可直接连接驱动电机或手摇输入轴,不需要额外加装传动转接件。设计过程中重点校核了传动杆与曲柄、滑块铰接点的运动干涉问题,通过调整曲柄偏心距的大小,可以适配不同的滑块行程需求,同时导向槽的截面采用矩形结构,既能承受滑块运动过程中的径向载荷,也能限制滑块的转动自由度,保证运动输出的直线度精度。这类结构相比传统的单滑块曲柄机构,在相同的驱动输入下能实现多工位同步动作,大幅缩小了多工位设备的机构排布空间,同时运动副均采用低副连接,构件加工难度低,铰接位置可加装自润滑衬套降低磨损,适合长期连续运转的工况,在小型自动化设备的进给、分料、压合工位都有较高的复用价值。
