法兰连接式铸钢闸阀全套结构设计

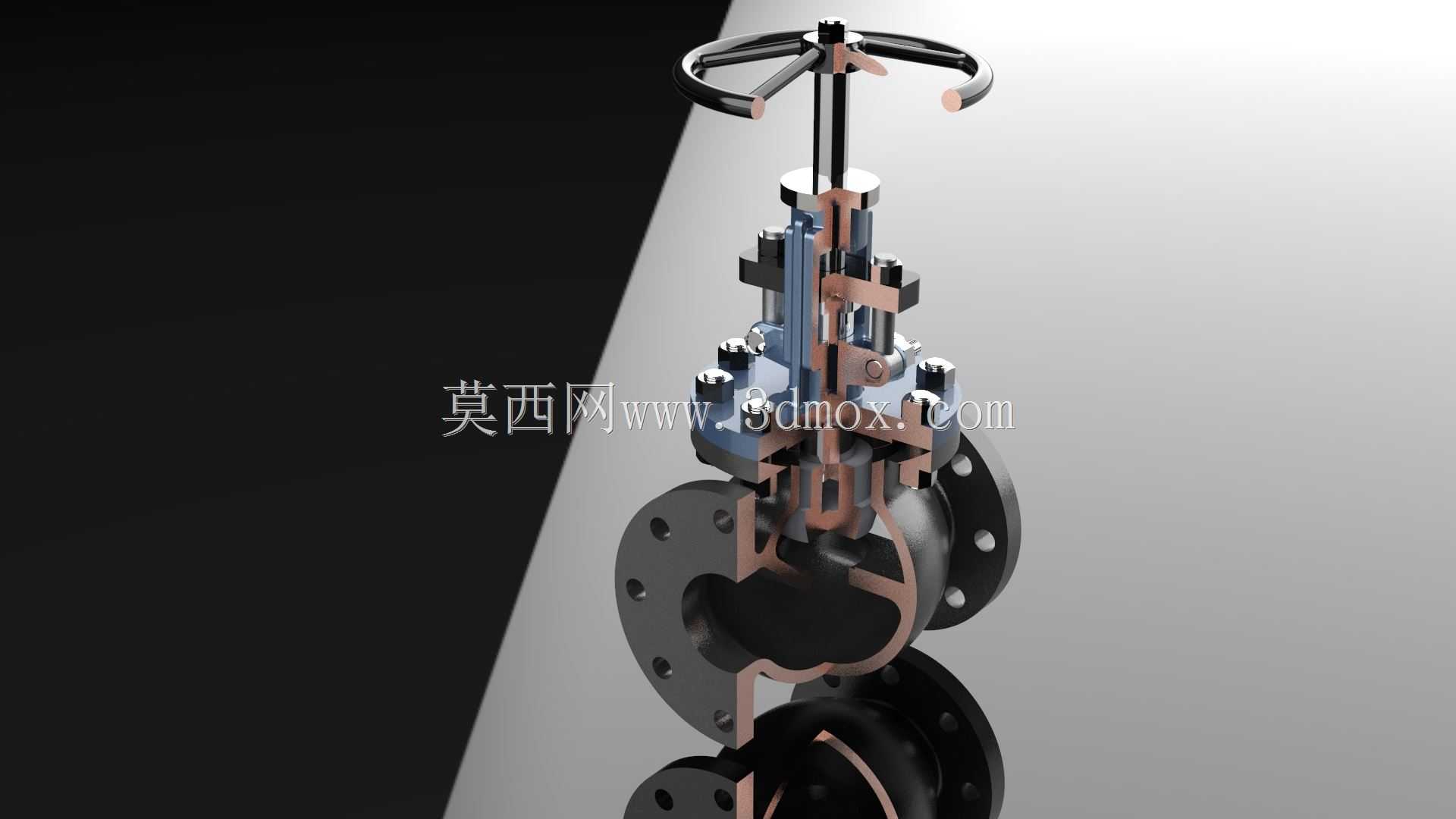

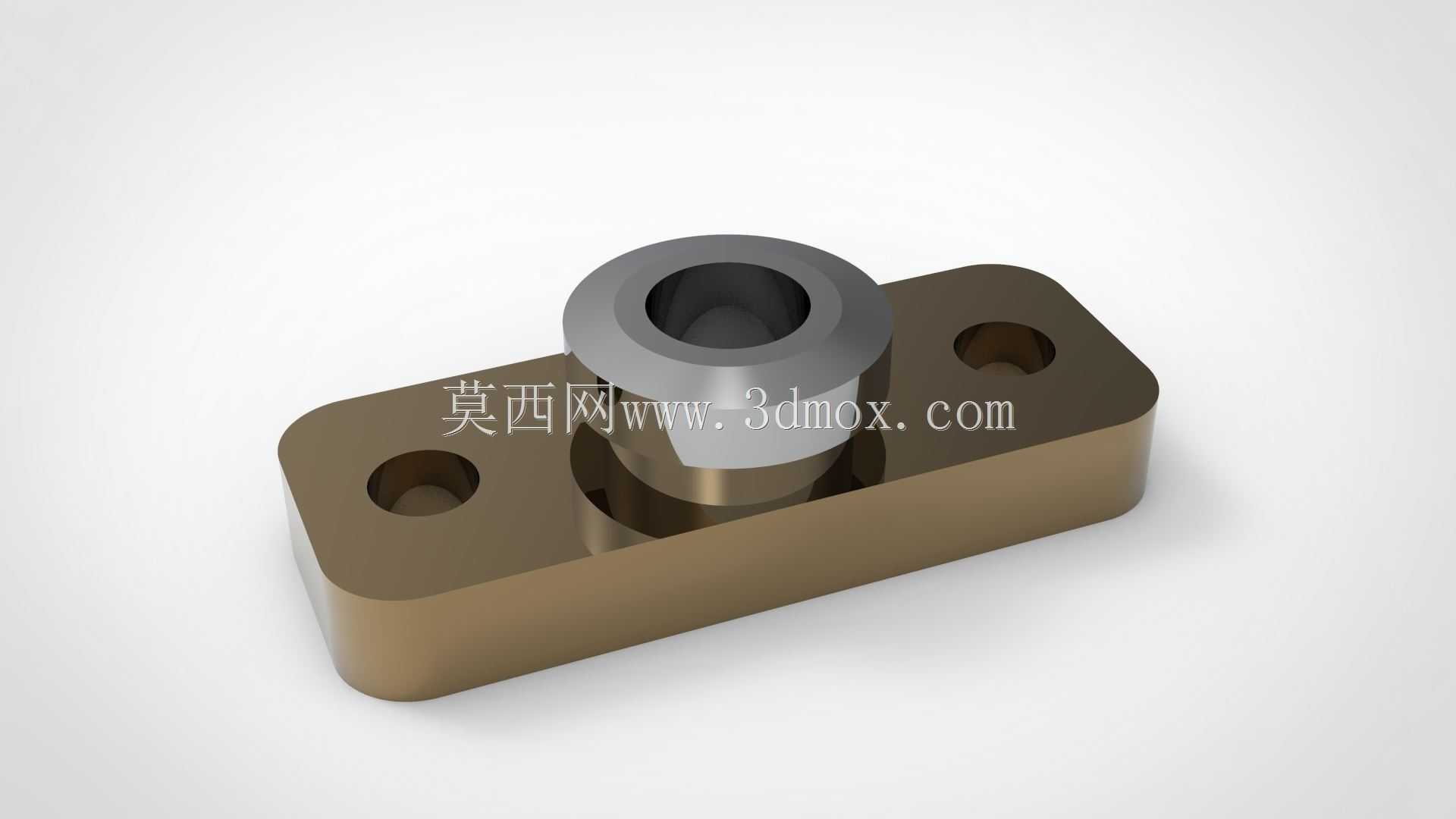

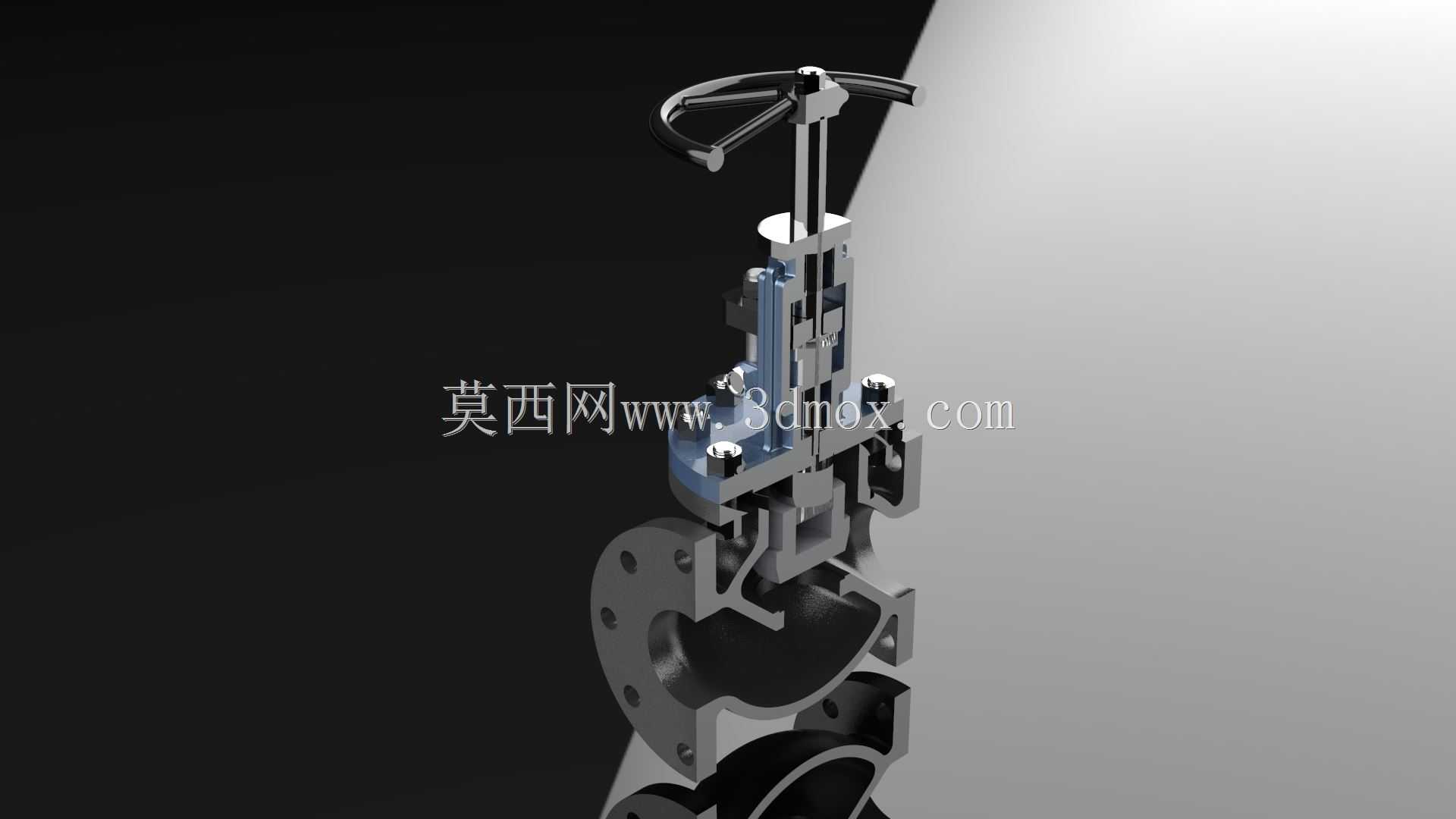

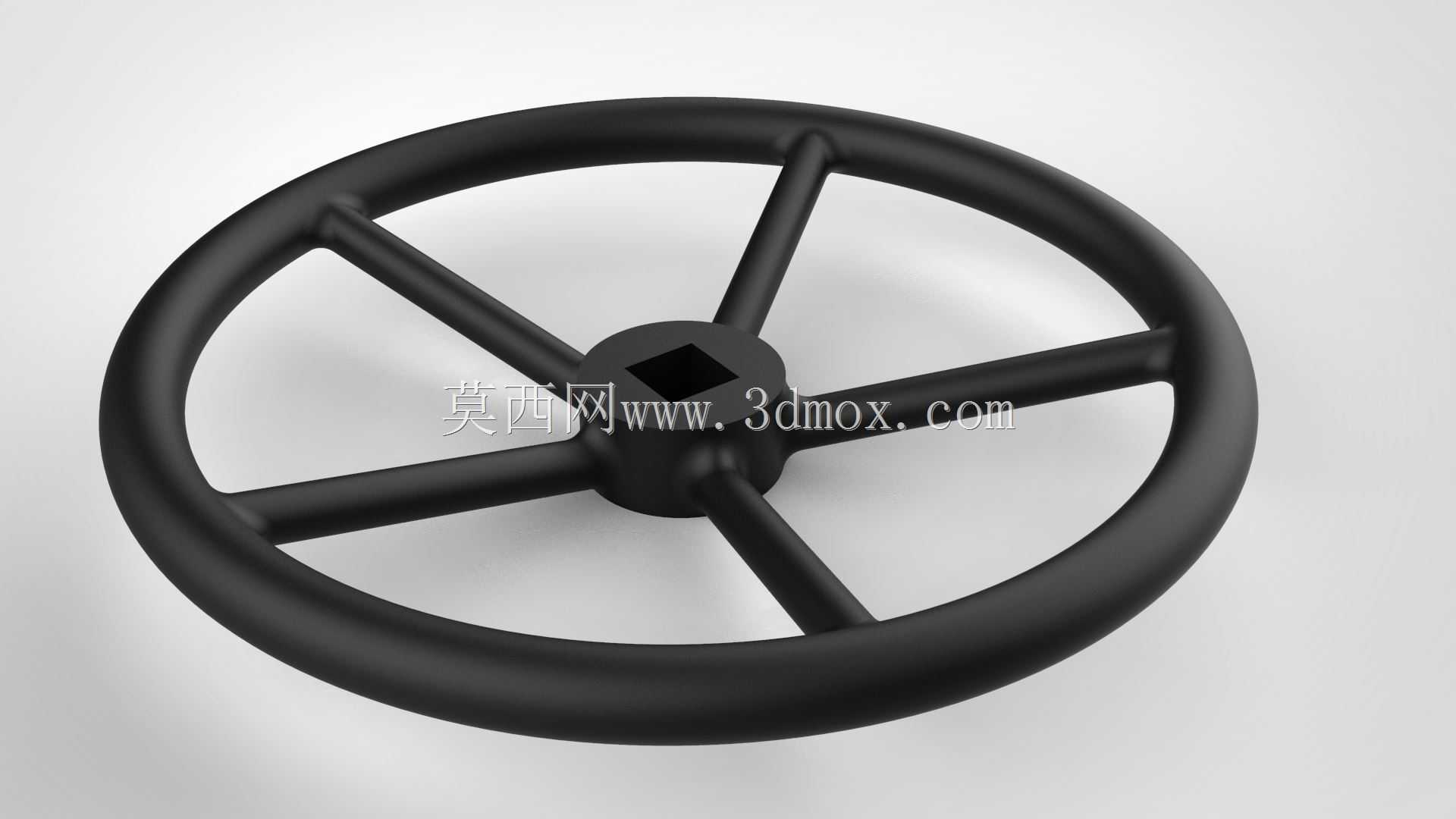

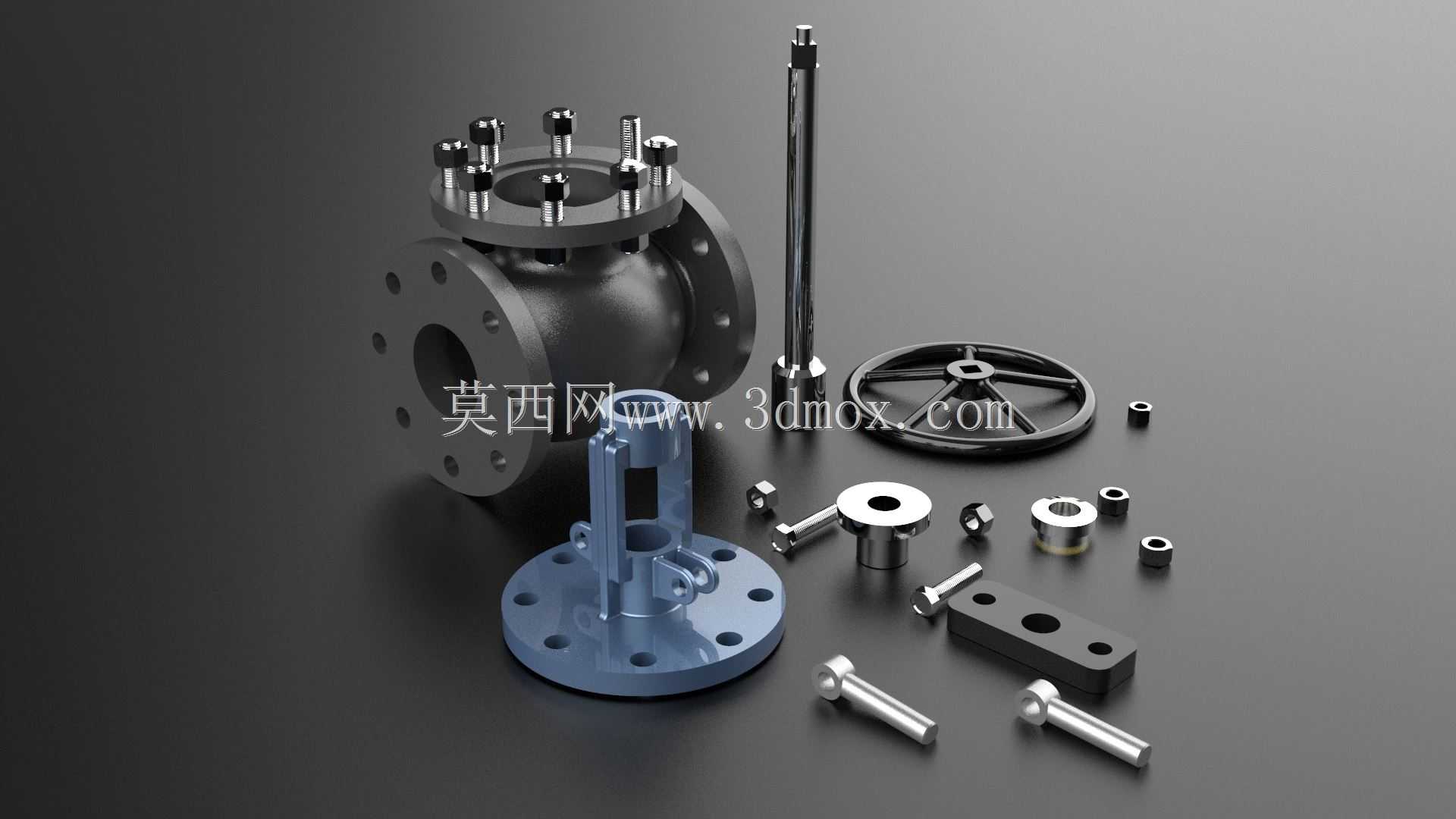

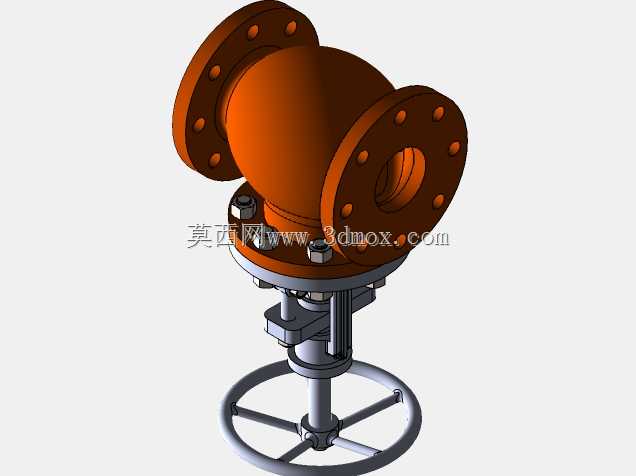

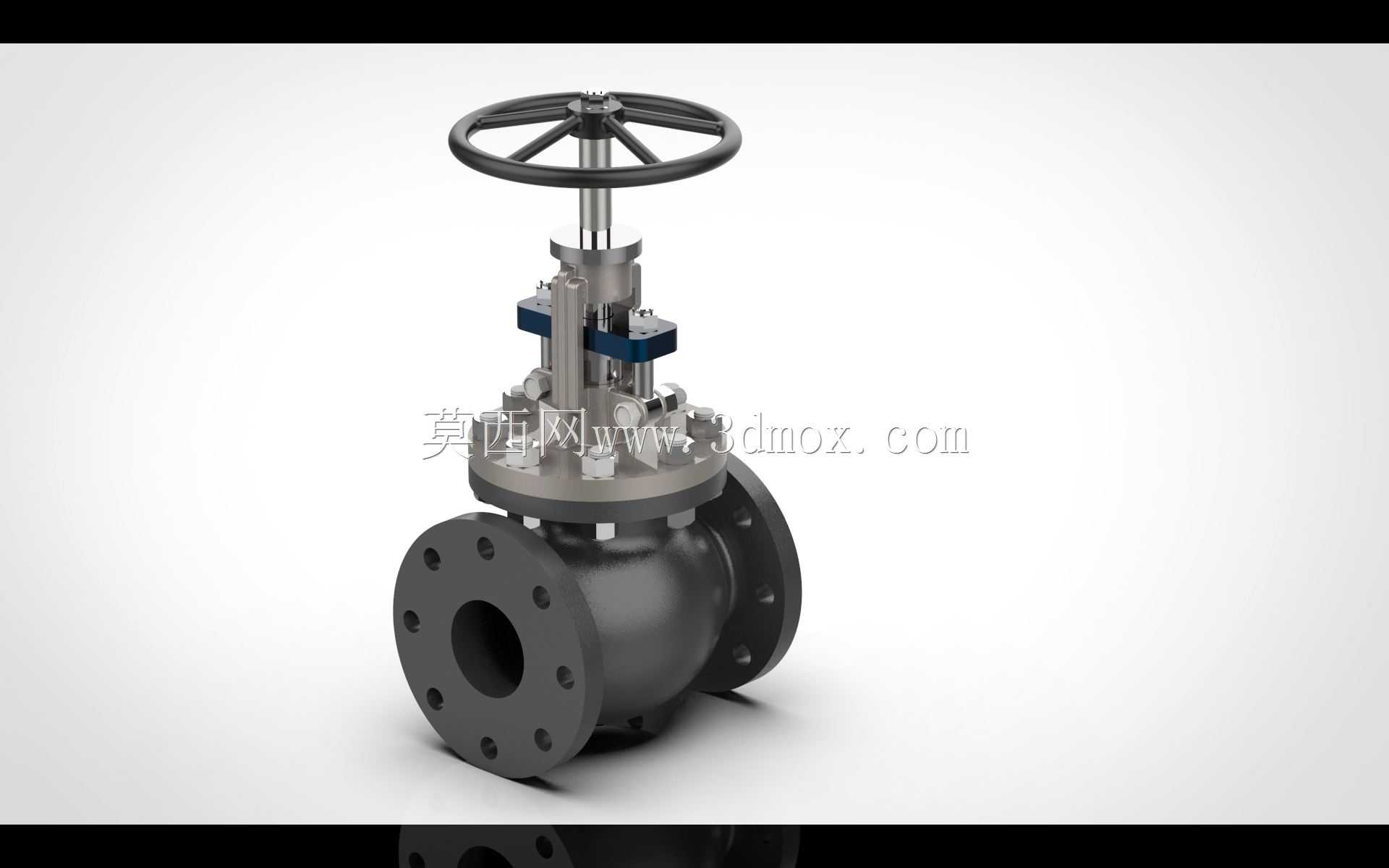

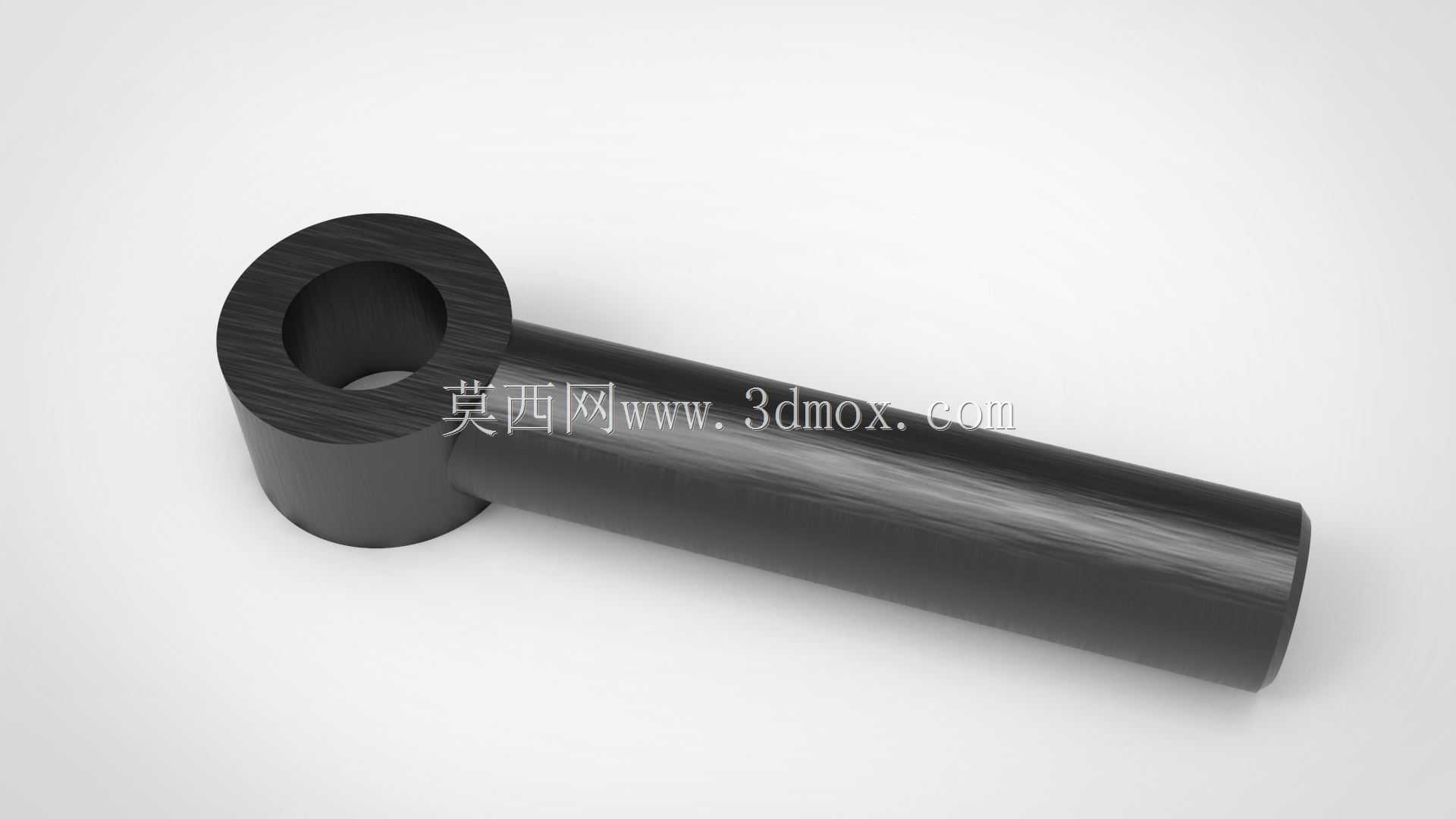

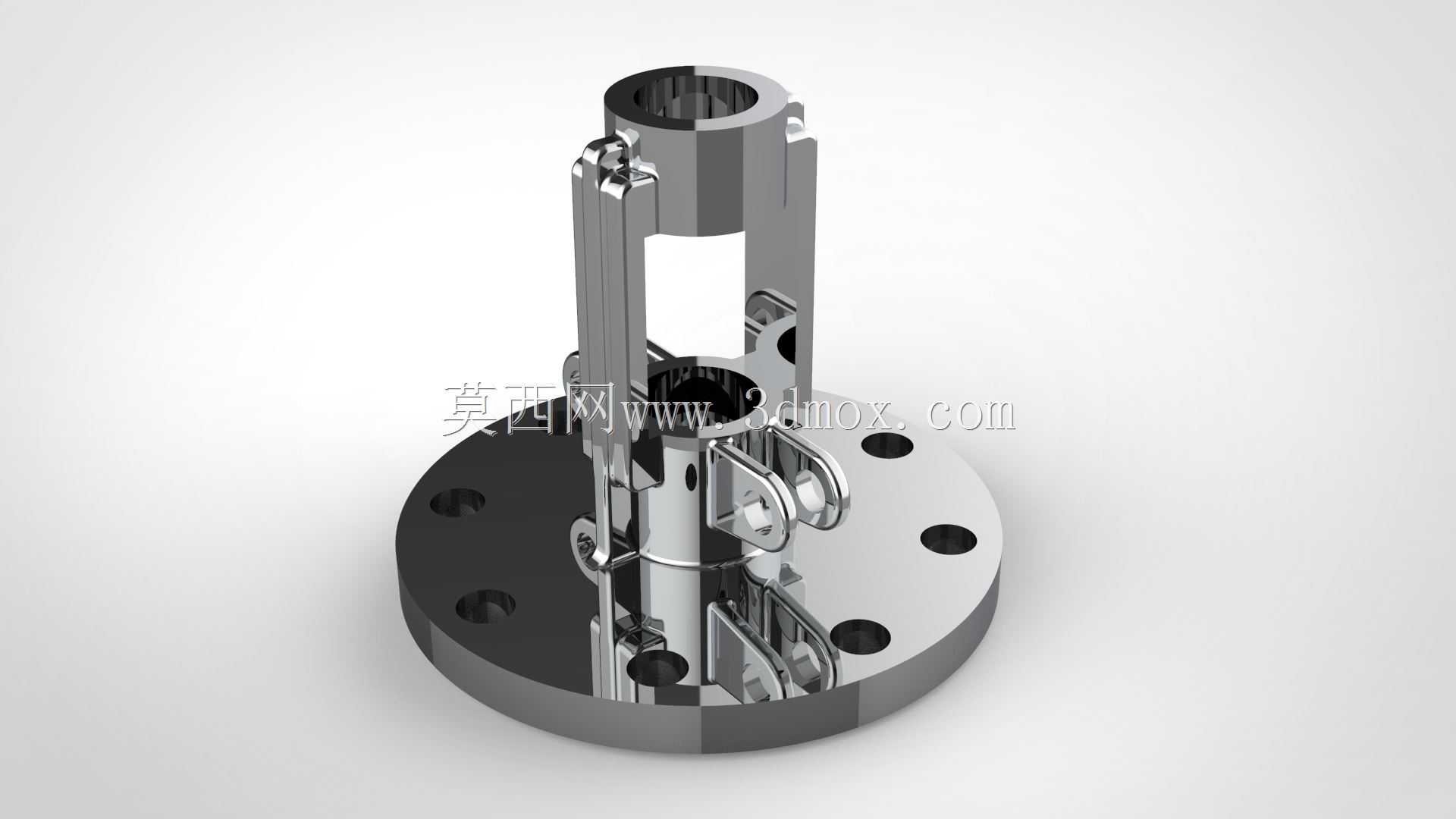

这款闸阀的结构设计围绕中低压工业管路的截断需求展开，可适配给排水、石化输送、暖通循环、蒸汽管网等多类工业场景，核心作用是在管路系统中实现介质的通断控制，相比截止阀类产品，其全开状态下流道无明显缩径，介质流经时的压损更低，适合长期保持全开或全关的工况使用，不推荐作为节流件长期处于半开状态，避免高速介质冲蚀密封面造成内漏。从结构拆分来看，整套模型完整还原了闸阀的全部装配层级，包含带法兰连接端的阀体、阀盖、楔形闸板、阀杆、手轮驱动组件、填料密封组、连接螺栓紧固件、中法兰密封垫片等全部零件，各零件的配合公差在建模阶段就做了对应预留，比如阀杆与阀盖填料腔的间隙、闸板与阀体导轨槽的配合间隙、中法兰连接的螺栓孔位同轴度，都按照实际装配要求做了对齐约束，可直接用于装配干涉校验。设计过程中优先考虑了现场安装的适配性，阀体两端采用凸面法兰连接结构，法兰的螺栓孔数量、孔径、孔位分布圆直径都匹配对应压力等级的管路法兰标准，安装时不需要额外做转接件加工，可直接与同规格的管路法兰对接；手轮的安装高度、轮缘直径按照手动操作的力矩需求设置，日常开关不需要额外加力杆即可完成操作，手轮与阀杆采用键连接加锁紧螺母固定，长期操作不会出现松脱问题。密封结构上采用了双重密封设计，阀体与闸板的密封面做了贴合角度匹配，关闭时楔形闸板在阀杆的带动下沿阀体导轨垂直下行，依靠楔形面的挤压力实现密封，可有效阻断管路内介质的流通；阀杆穿出阀盖的位置采用填料函结构，预留了填料加装空间，可通过调整填料压盖的螺栓预紧力补偿填料磨损带来的外漏风险，不需要频繁拆解阀盖即可完成密封维护。整套模型的零件拆分完全贴合实际加工工艺，阀体、阀盖类铸件的壁厚均匀过渡，没有出现壁厚突变的结构，避免铸造过程中产生缩孔、冷隔缺陷；紧固件、手轮、阀杆这类标准件都按照对应国标规格建模，选型时可直接匹配对应标准件采购，不需要单独定制加工。
