工业管道用凸耳式蝶阀结构设计

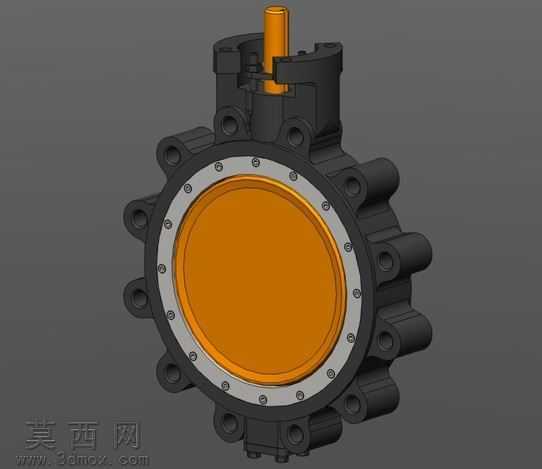

本作品为工业流体控制场景下的凸耳式蝶阀三维设计，建模阶段采用参数化特征构建逻辑，首先以阀体的中心流道为基准轴，绘制多凸耳安装端的截面轮廓，通过拉伸、阵列命令生成带螺栓孔的阀体主体结构，阀体上的凸耳安装孔采用圆周阵列排布，匹配管道法兰的安装孔位标准，确保实际装配时的对位精度。阀板部分采用偏心密封结构设计，绘制圆形阀板的曲面轮廓后，通过加厚、边缘倒角处理生成密封贴合面，阀板与阀杆的连接部位采用榫卯式嵌合结构建模，添加定位销孔特征保证传动扭矩的稳定传递。阀杆部分分为上下两段，上段伸出阀体用于连接驱动装置，下段插入阀板嵌合槽，建模时对阀杆与阀体的配合部位添加轴肩、密封槽特征，预留填料密封的安装空间。上部的驱动支架结构采用筋板加固设计，在支架与阀体的连接部位添加过渡圆角，降低应力集中风险，支架上的驱动安装孔位按照气动执行器的标准接口尺寸绘制，保证后续驱动部件的适配性。材质渲染阶段，阀体主体采用哑光黑色铸铁材质，调整材质的粗糙度参数模拟铸造成型的表面质感，金属表面添加细微的颗粒纹理还原真实铸件的表面状态；阀板密封面采用亮橙色氟橡胶材质，调整材质的漫反射与高光参数，突出橡胶材质的弹性质感与密封面的光洁度；阀杆采用抛光不锈钢材质，调高金属反射率参数，呈现金属加工后的光亮质感；连接螺栓采用镀锌钢材质，添加轻微的做旧效果模拟工业使用场景下的金属表面状态。结构设计上充分考虑蝶阀的实际工况需求，凸耳式的阀体结构可实现管道两端的独立拆卸，无需拆卸整段管道即可完成阀门的维护更换；偏心阀板结构在启闭过程中可减少密封面的摩擦损耗，延长阀门的使用寿命；阀杆的密封结构采用多级填料槽设计，可有效防止流体介质沿阀杆部位泄漏。整体建模过程严格遵循机械设计的公差配合要求，各部件的配合间隙按照实际装配公差设置，既保证虚拟装配时无干涉，也可直接导出工程图用于实际生产加工，模型的结构细节完整覆盖了蝶阀的核心功能部件，可用于产品结构展示、装配教学、工况模拟等多种场景。
