法兰连接铸铁升降式止回单向阀

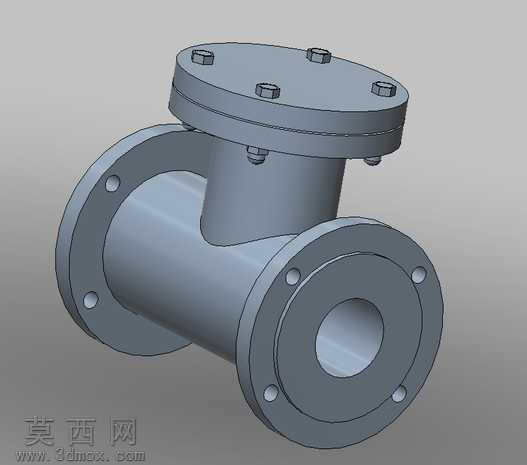

本作品为法兰连接式铸铁止回单向阀三维模型，建模过程严格遵循工业阀门设计规范，采用Autodesk Inventor完成全参数化建模，整体结构还原度高，可直接用于管路系统方案演示、产品结构校核与生产参考。建模阶段首先梳理阀门的核心功能逻辑：该阀属于升降式止回结构，依靠介质自身压力驱动阀瓣升降实现通路的自动通断，仅允许介质单向流动，避免管路介质倒流引发的设备损坏、介质回流等问题，因此建模时优先保证流道的同轴度与阀瓣运动行程的合理性。首先构建主体直通式流道壳体，两端采用标准法兰连接结构，法兰盘上的螺栓孔严格按照对应压力等级的法兰标准排布，孔位、孔径、法兰厚度均符合通用管路连接尺寸要求，保证模型可直接对接标准管路组件。阀体上部设置独立的阀盖腔体，通过四根均布的六角螺栓实现阀盖与阀体的紧固连接，阀盖与阀体的结合面预留密封结构安装位，还原实际产品的密封装配逻辑。阀瓣组件设置在流道与上部腔体的衔接位置，建模时保证阀瓣导向结构与腔体的同轴度，还原阀瓣沿垂直方向升降的运动轨迹，确保介质正向流动时阀瓣被顶起导通流道，反向流动时阀瓣下落贴合密封面切断通路。材质渲染阶段，整体阀门采用铸铁材质表现，赋予模型哑光深灰的铸铁金属质感，对螺栓、法兰密封面等部位做细微的质感区分，还原铸铁阀门经机加工后的表面细节，法兰端面、阀盖结合面等加工面设置轻微的反光效果，非加工面保留铸铁的粗糙哑光质感，提升模型的真实感。结构设计上充分考虑实际产品的铸造工艺与装配需求，阀体各部位壁厚均匀，过渡位置设置合理的铸造圆角，避免应力集中问题，螺栓连接位置预留足够的装配操作空间，内部流道做顺滑过渡处理，减少介质流动阻力。整体模型装配关系清晰，各零部件可单独拆解，能够直观展示止回阀的内部构造与工作原理，可用于工业管路设计的元件选型参考、阀门产品的教学演示以及相关设备的配套三维布局使用，模型细节完整，无结构错漏，符合工业级三维模型的精度要求。
