锻打作业用砧座结构应力仿真分析

在金属锻打成型的作业场景中，砧座是承受锤击载荷、为工件提供稳定支撑的核心工装部件，其结构强度与受力分布直接决定锻打作业的稳定性、工件成型精度以及自身的服役寿命。日常生产里，不管是小型五金件的手工锻打，还是中型机械零部件的模锻作业，砧座都需要持续承受高频次、大载荷的瞬时冲击，一旦结构存在应力集中的薄弱区域，长期作业下很容易出现局部开裂、工作面塌陷等问题，不仅会造成工装报废，严重时还可能引发安全事故。

从结构设计的角度来看，这款砧座采用了经典的羊角式造型，一端为平整的主工作面，用来承接常规锻打作业的锤击载荷，另一端延伸出锥形尖角结构，可满足弯形、拔长、局部整形等特殊锻打工序的操作需求。主体部分采用上宽下窄的过渡结构，上部工作面做了加厚处理，用来分散锤击带来的瞬时压应力，避免应力直接传递到底部安装面；底座部分设计为带弧形缺口的支撑结构，既可以减少整体材料用量，又能保证支撑面的接触刚度，安装时可通过底部的定位结构与作业台基座固定，防止锤击过程中出现位移。

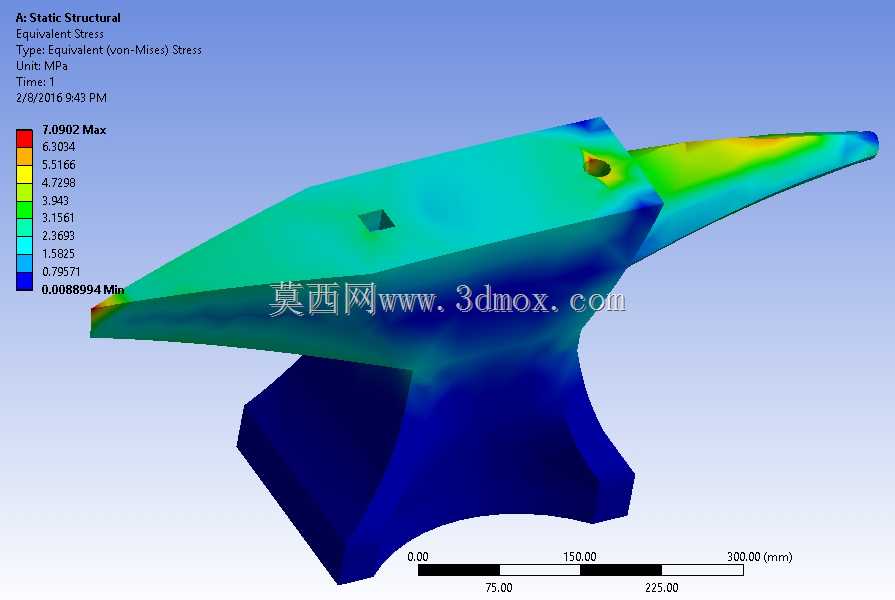

在设计验证阶段，通过有限元仿真对整体结构做静力学应力分析，能够直观呈现不同区域的应力分布状态。从仿真结果可以看出，最大应力出现在工作面的开孔位置以及尖角与主体的过渡区域，这两个位置是结构强度的薄弱点，设计时需要对开孔边缘做圆角过渡处理，尖角与主体的连接位置增加过渡圆弧，降低应力集中系数。底座区域的应力水平整体较低，应力从工作面到底座呈现逐步递减的分布状态，符合载荷传递的预期规律，说明整体结构的刚度分配较为合理。

从安装边界来看，这款砧座的整体尺寸适配中小型锻打工位的安装需求，底部支撑面的跨度经过优化，既能够保证放置时的稳定性，又不会占用过多的作业台空间。工作面的平面度有严格要求，避免锻打时工件出现受力不均的问题；侧面的开孔可用来安装定位辅具，拓展工装的使用场景，满足不同类型工件的锻打定位需求。实际生产中，这类砧座通常采用整体铸钢材质制作，结合应力仿真结果优化局部结构后，能够在保证结构强度的前提下，合理控制制造成本，适配各类中小型金属锻打加工的作业场景。
