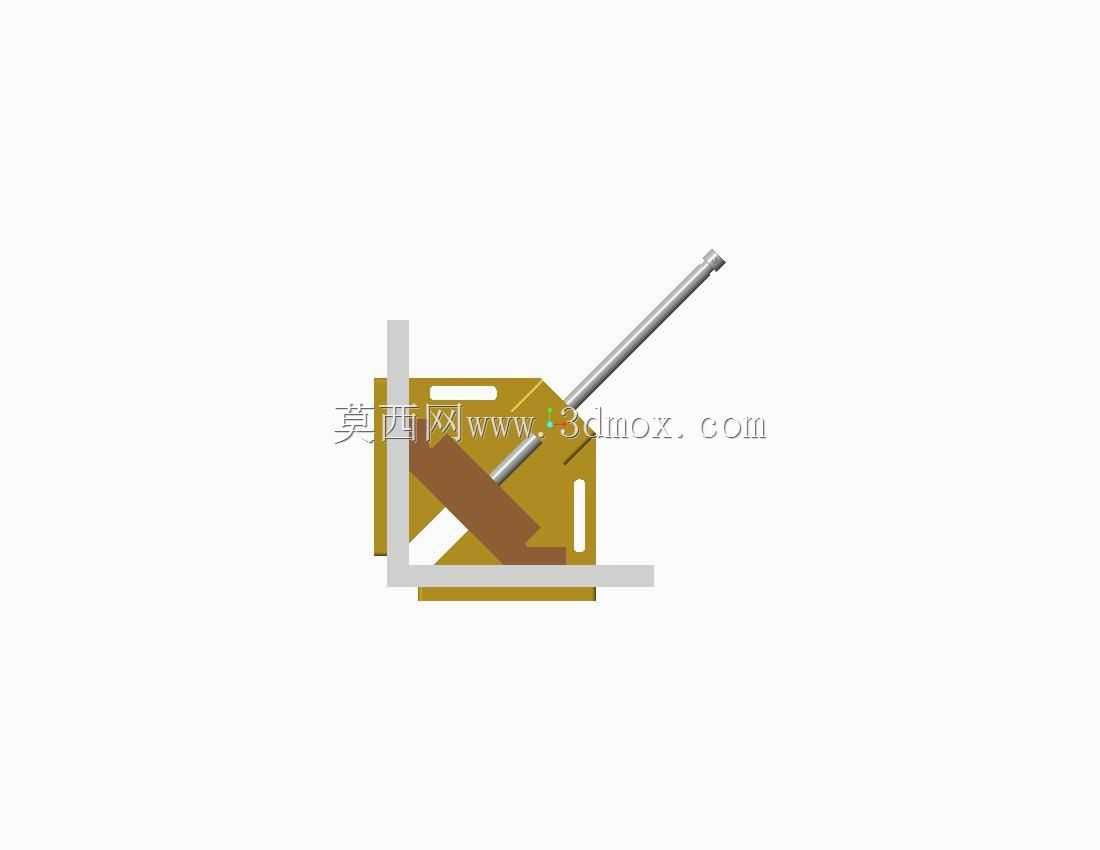

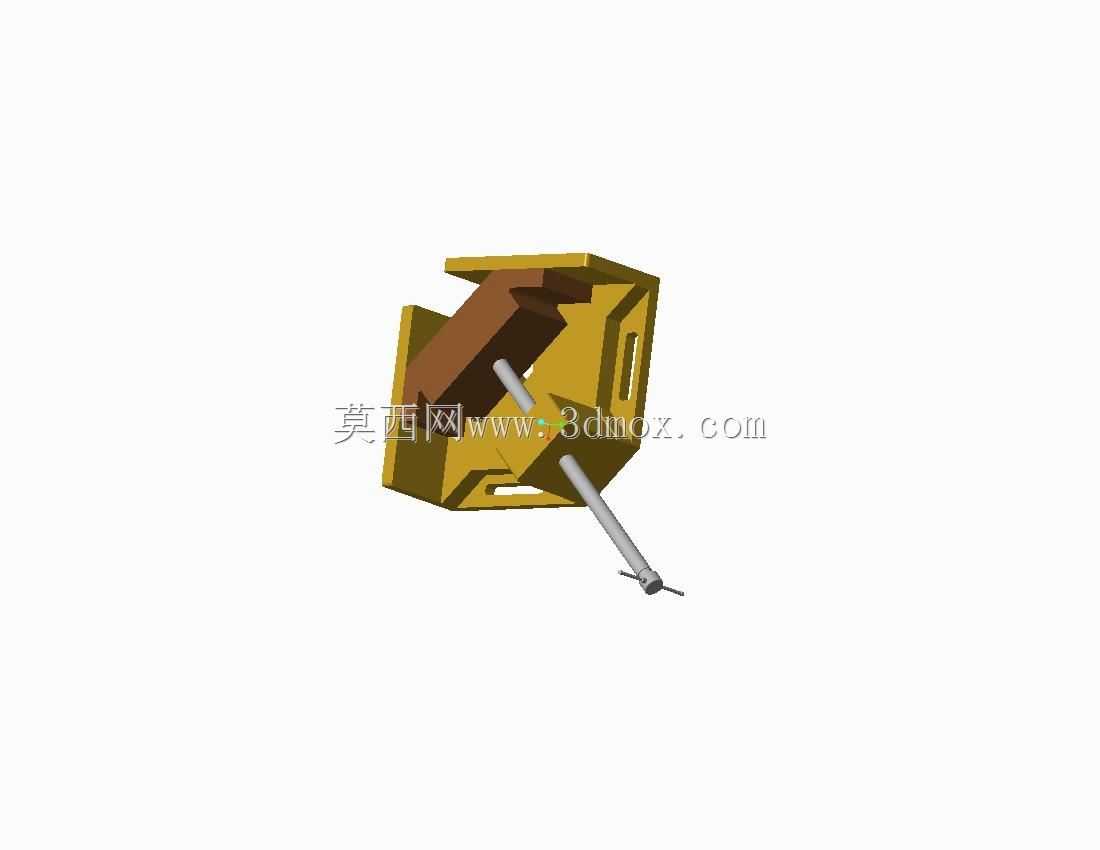

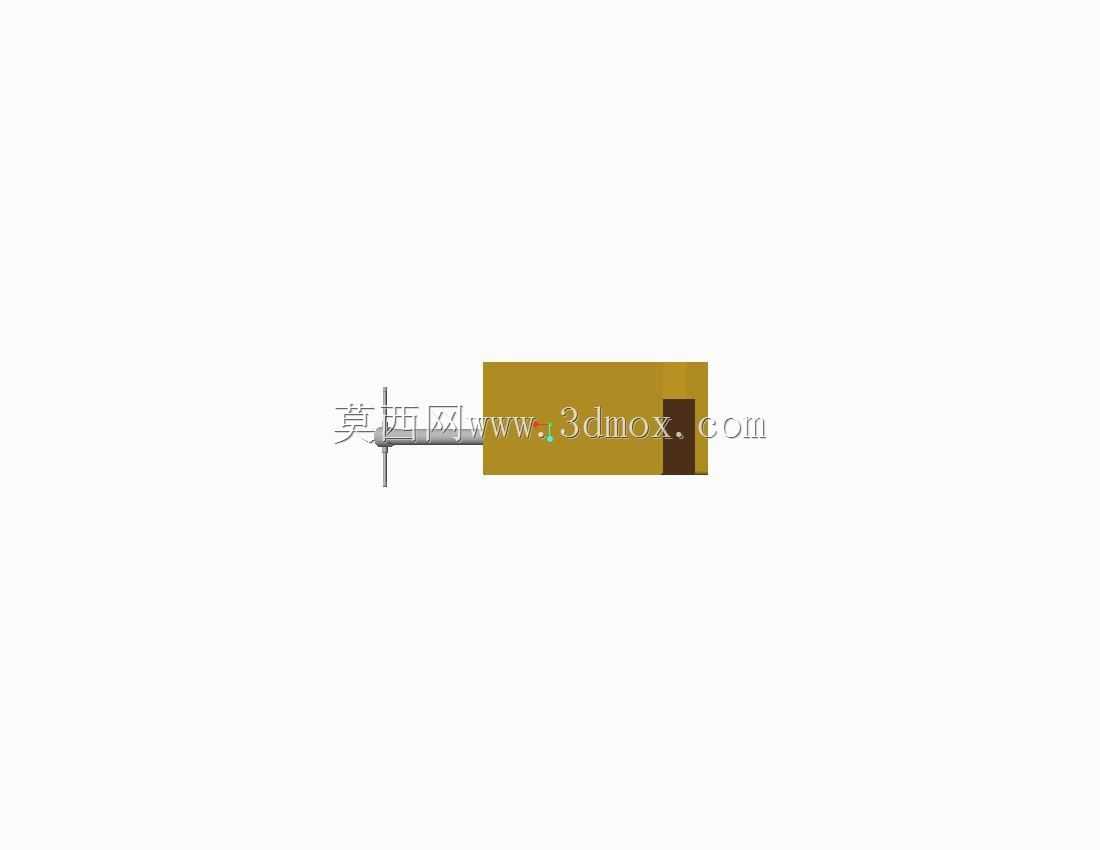

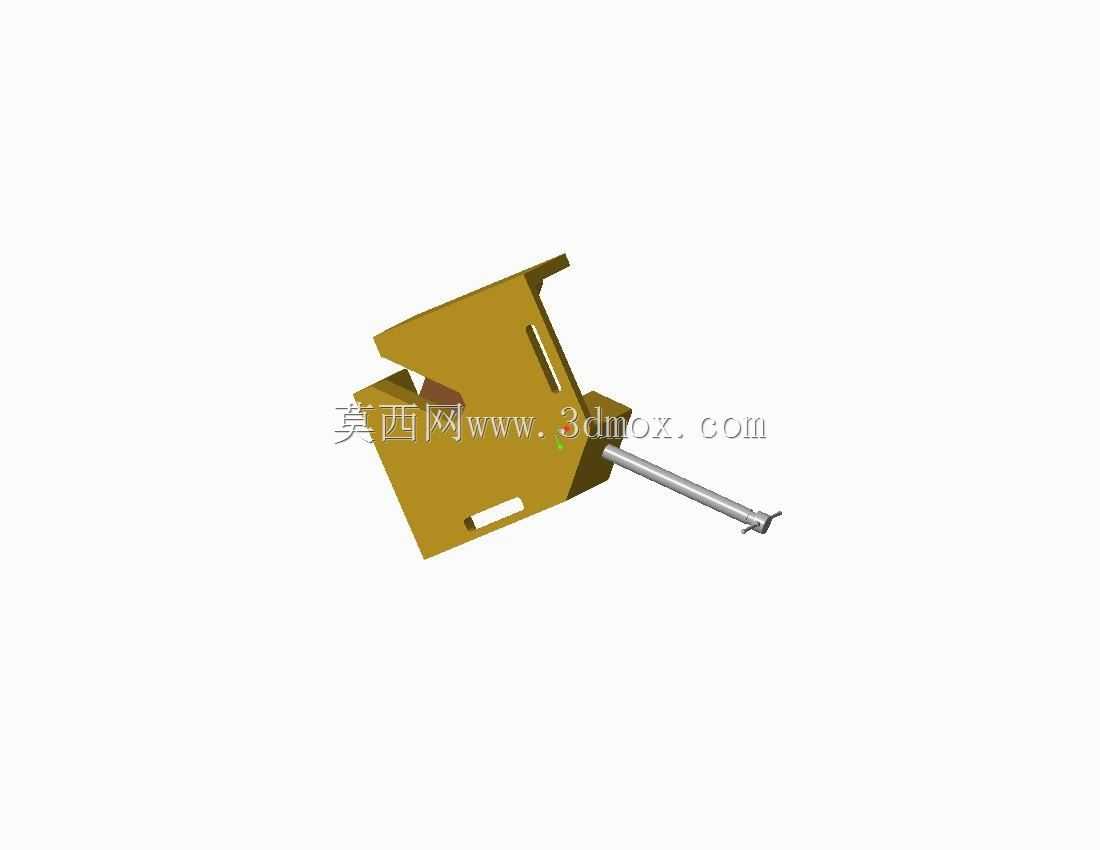

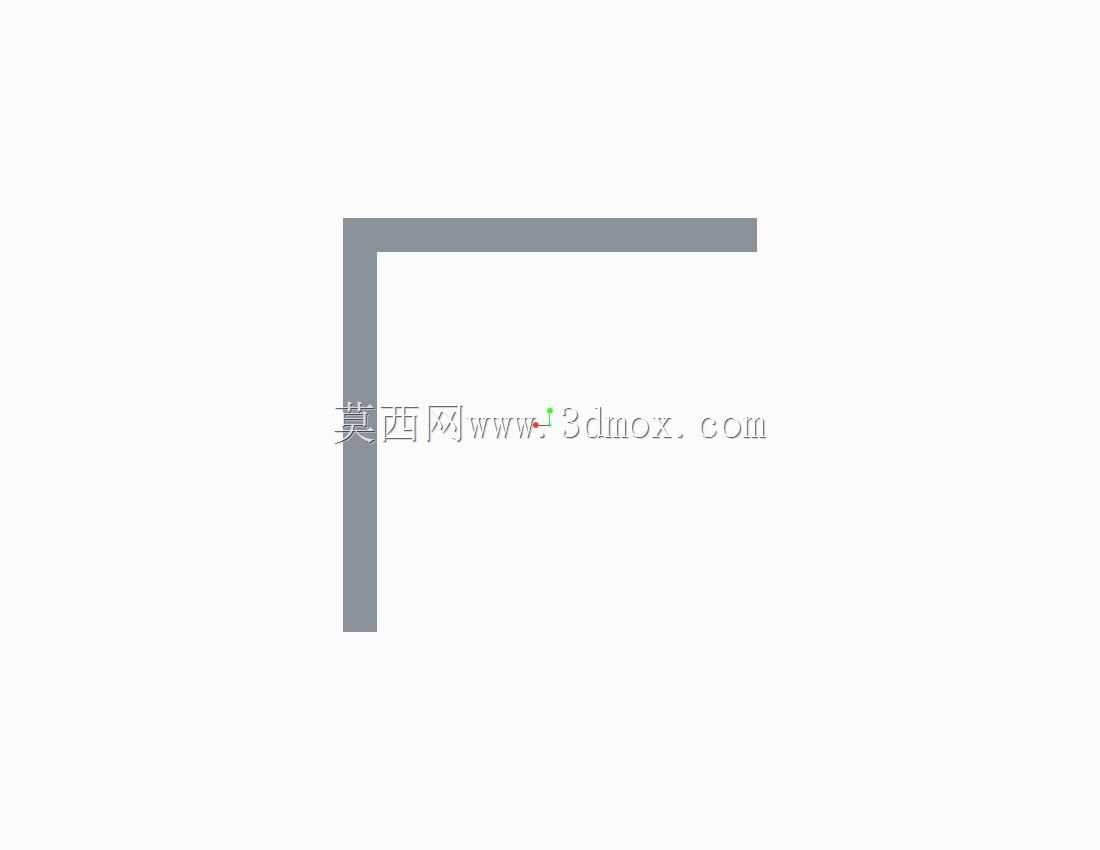

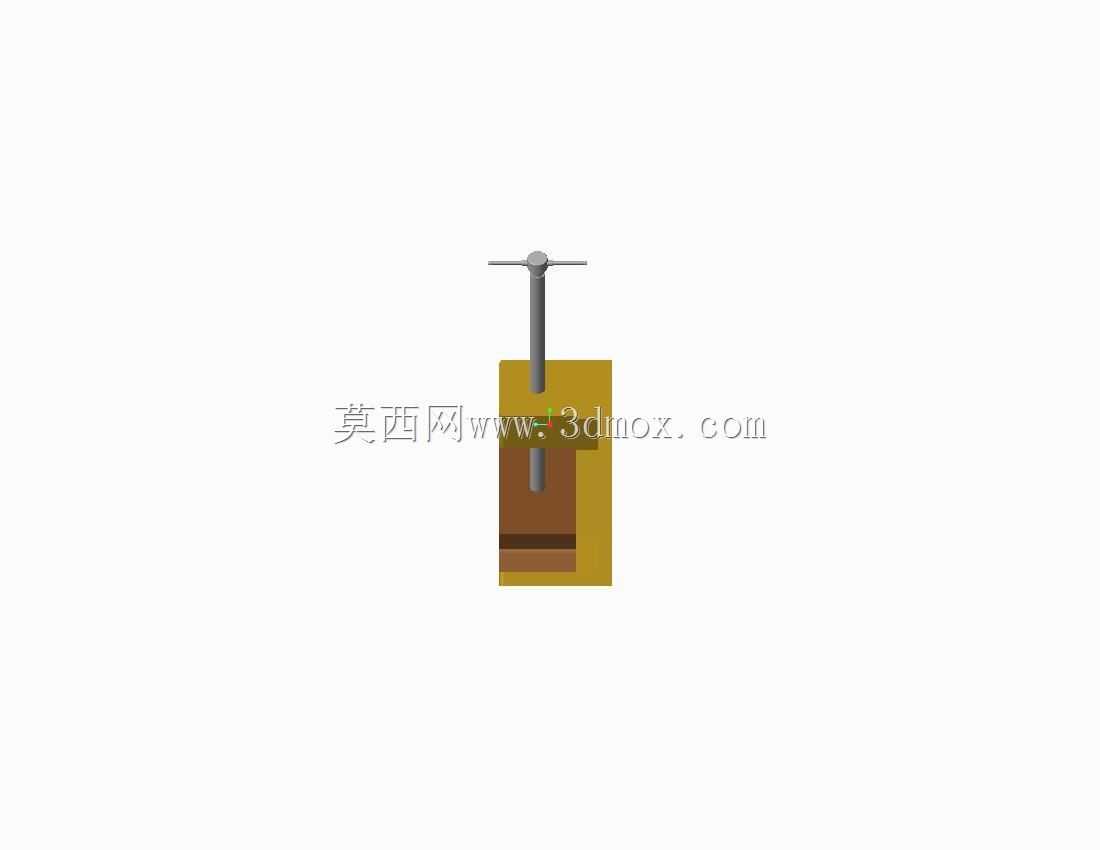

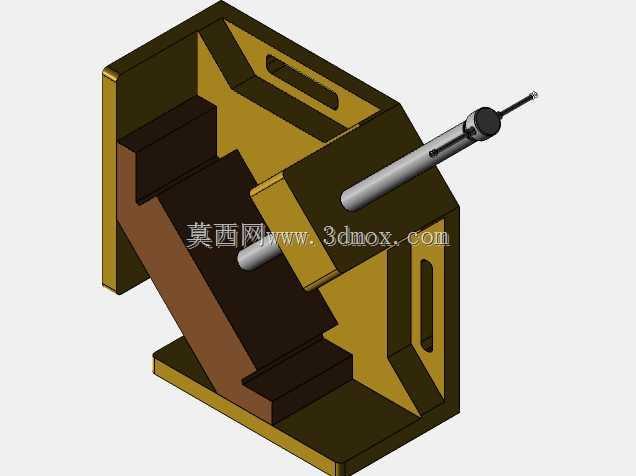

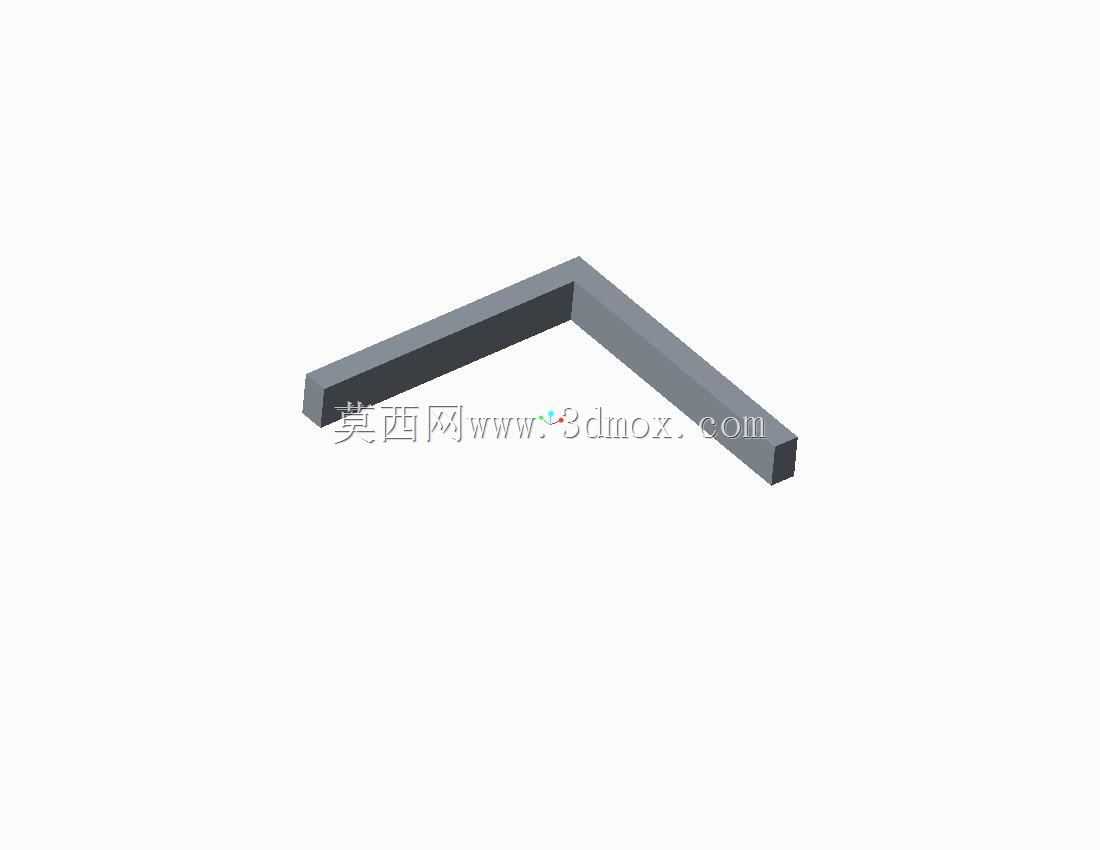

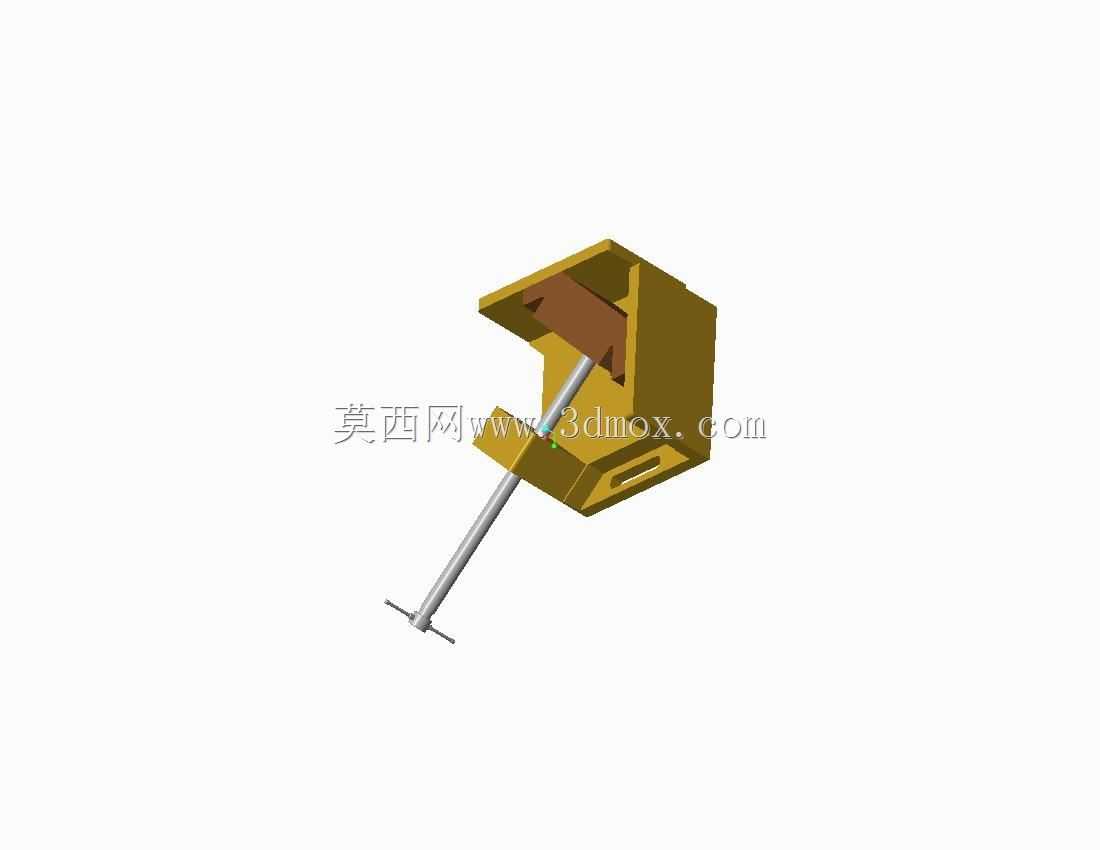

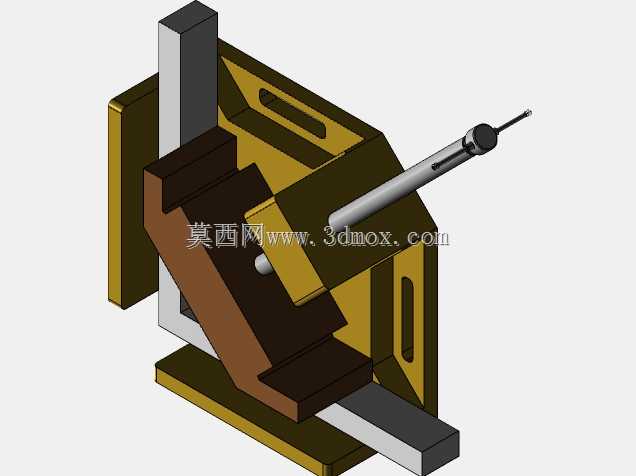

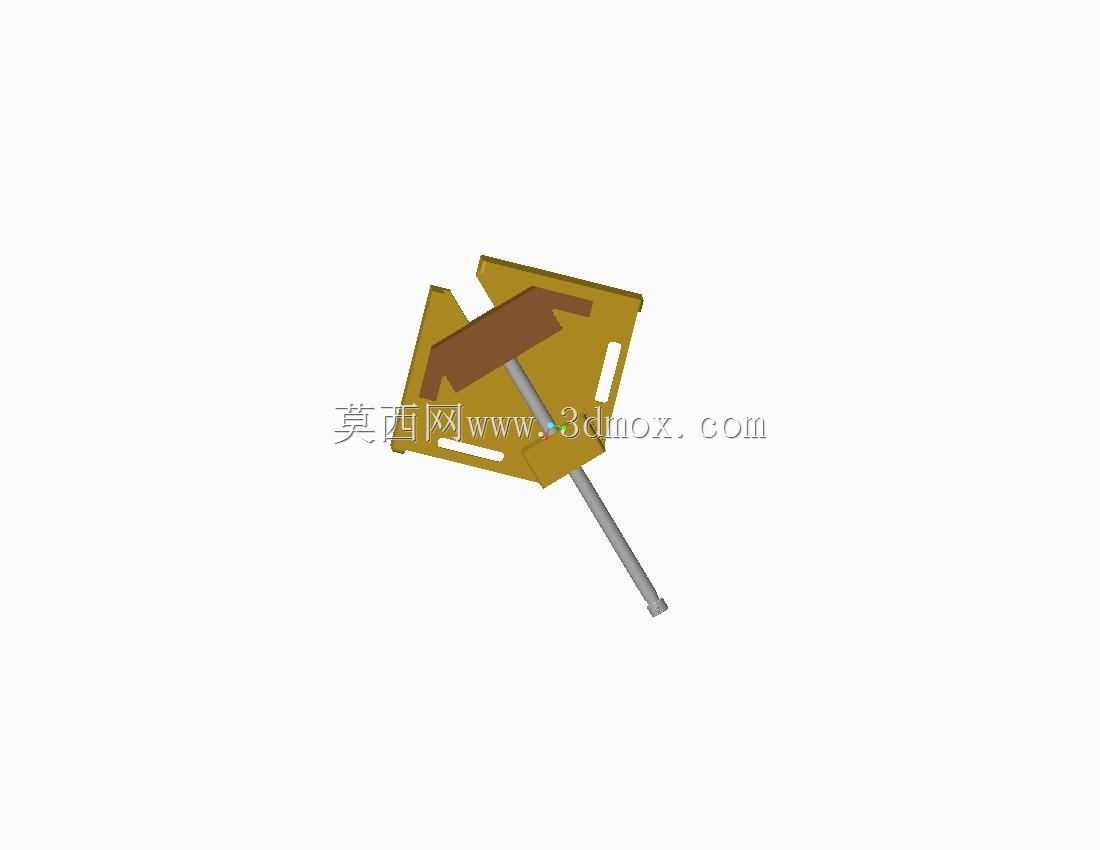

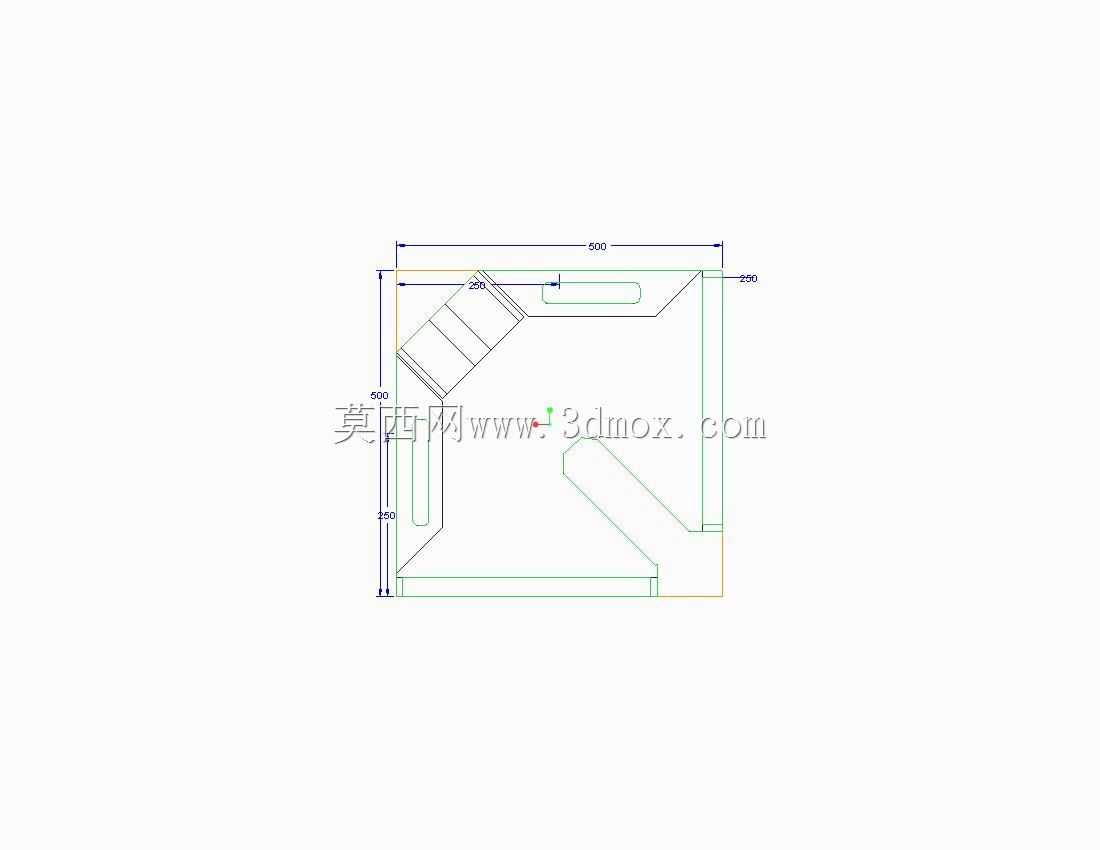

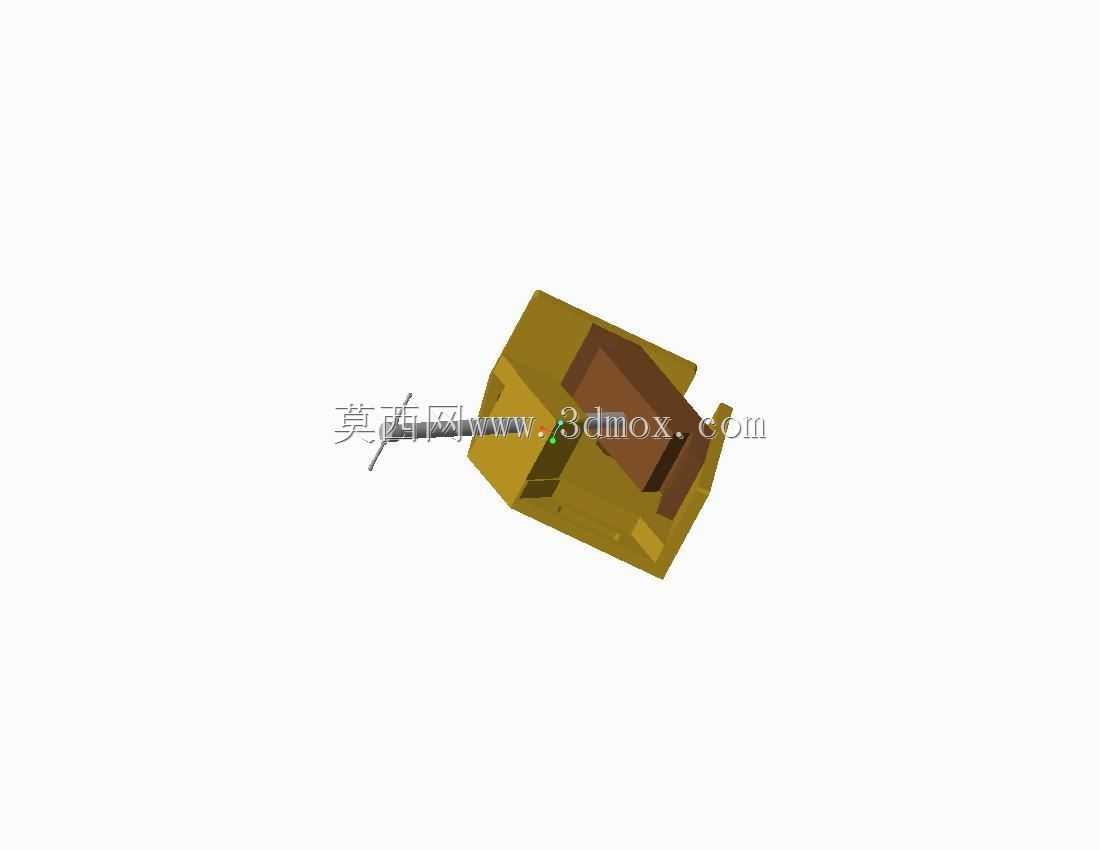

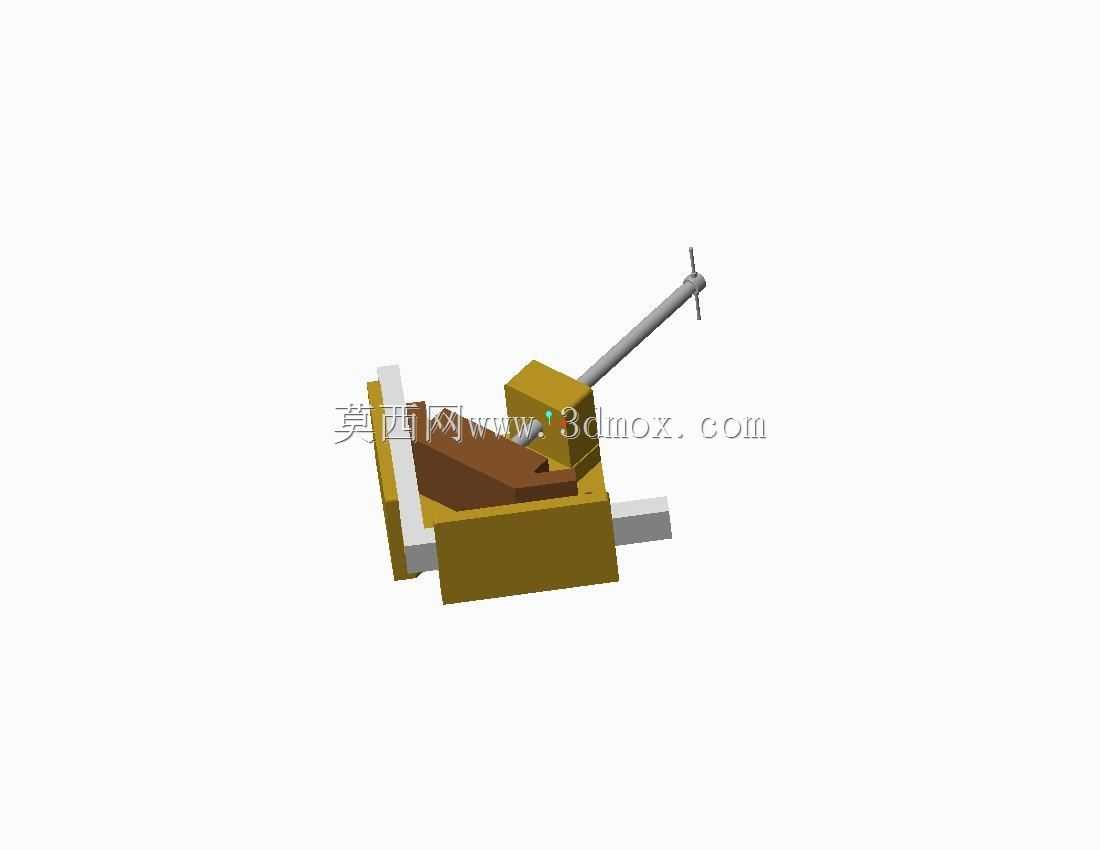

直角定位焊接夹持工装结构设计

在金属结构件焊接加工场景中，直角拼接类工件的定位精度直接决定后续组焊的形位公差，这类90度夹焊夹具正是针对该类工况开发的专用夹持装置，主要应用于小型五金件、钣金框架、方管直角拼接的焊接工位，替代传统人工扶持、简易角铁靠模的作业方式，能有效降低焊接过程中工件移位带来的角度偏差。从功能特性来看，该夹具核心作用是完成两个待焊工件的直角定位与压紧固定，作业过程中不承担引导焊枪、承载焊接冲击力之外的额外载荷，仅作为定位基准载体使用，夹持端的压紧结构可适配不同厚度的板材或型材，靠模基准面做了耐磨处理，长期反复使用也不会因磕碰、焊渣粘附出现基准面凹陷变形，能稳定维持90度的定位精度。设计思路上优先考虑了现场操作的便捷性，整体采用开放式的夹持布局，待焊位置不会被夹具结构遮挡，焊工可以从多个角度完成施焊操作，无需反复拆卸夹具调整工件位置；基准直角边做了加高处理，可适配一定高度范围内的立式工件定位，避免短基准带来的工件上部倾斜问题；夹持压紧点的位置经过排布，避开了常见的焊缝走线位置，防止焊枪与夹具结构发生干涉。从安装边界与尺寸适配来看，该夹具底座预留了标准的台钳安装槽与螺栓固定孔，可直接固定在常规焊接工作台面上，不需要额外制作转接安装板；整体外形紧凑，不会占用过多工位空间，底座的镂空结构既减轻了夹具自身重量，也方便清理掉落的焊渣与打磨碎屑，避免焊渣堆积在基准面缝隙中影响定位精度。日常使用中，该夹具可配合快速压头使用，进一步缩短工件装夹的辅助时间，对于小批量多品种的直角焊接件加工，无需针对每种工件制作专用靠模，仅通过调整压头位置即可完成不同规格工件的装夹定位，能有效减少工装制作成本，缩短生产准备周期。夹具的基准面经过平面度与垂直度校准，初始装夹即可保证两个待焊工件的直角误差控制在焊接工艺允许范围内，减少后续焊后校正的工作量，尤其适合小型框架类焊件的组对工序，能大幅提升组焊效率与成品一致性。
