可调式螺杆压紧手动夹紧工装结构

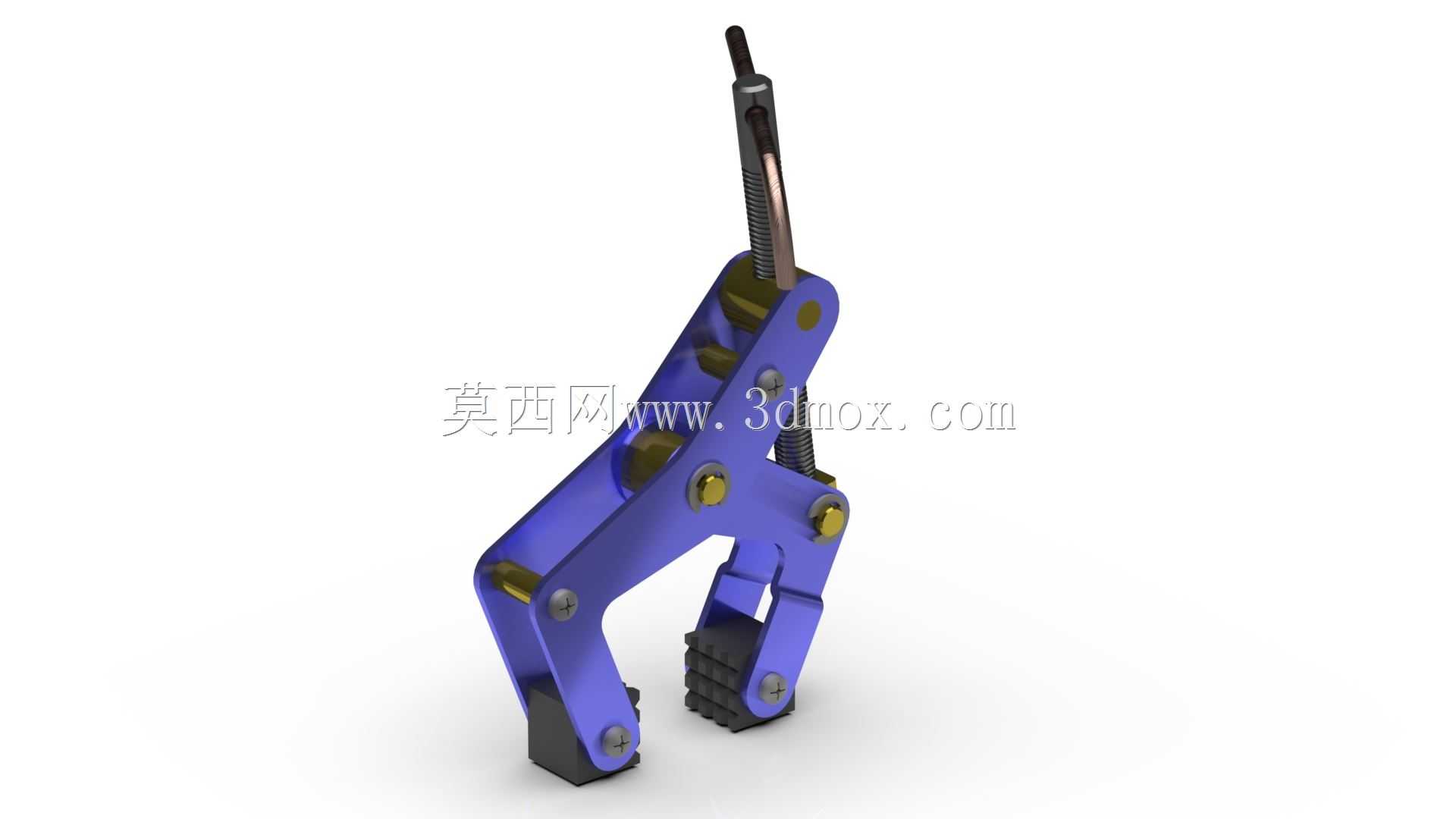

这款手动夹紧结构在小件机加工、装配工位的应用场景十分广泛，不管是钳工台的临时工件固定，还是自动化线旁的预装工位辅助定位，都能看到这类结构的身影，相比气动、液压夹紧单元，它不需要外接动力源，完全依靠手动操作就能提供稳定的夹持力，在无气源、无供电的野外维修、临时作业场景下适配性极强。从功能特性来看，它采用螺杆进给配合连杆增力的结构逻辑，上端的旋拧螺杆可以根据被夹工件的厚度快速调整开口行程，下端的两组钳口做了防滑齿面处理，接触工件的位置还加装了硬质耐磨垫块，既可以避免夹伤工件表面，又能在夹紧后提供足够的摩擦力，防止工件在钻削、锉修、装配受力时出现滑移偏移。整个钳体采用对称式连杆布局，所有铰接点都配置了销轴与耐磨衬套，长期反复开合也不会出现松旷间隙，螺杆与钳身的配合位置做了导向限位，旋拧过程中不会出现偏摆，夹紧力可以通过螺杆的旋入深度灵活控制，针对薄壁件可以适当减小夹紧力避免变形，针对厚重的毛坯件则可以加大旋紧力矩获得足够的夹持稳定性。设计过程中优先考虑了操作的便捷性，钳身的握持轮廓做了贴合手部形态的倒角处理，长时间操作也不会出现硌手的问题，整体结构没有冗余的外露零件，所有铰接销轴都做了防脱处理，避免工位操作过程中零件脱落丢失。从安装边界来看，这款夹紧结构可以直接手持使用，也可以通过钳身尾部的安装孔固定在工作台面作为台钳的补充夹持单元，整体外形紧凑，钳身最大开合行程可以覆盖常规小件加工的夹持需求，闭合状态下整体占用空间小，工位收纳十分方便。钳体的受力部件都做了应力优化，在螺杆施加额定夹紧力的情况下，连杆与钳身的铰接位置应力分布均匀，不会出现局部应力集中导致的结构变形，钳口的耐磨垫块属于易损件，采用快拆式固定结构，磨损后可以快速更换，不需要整体报废夹具，日常维护成本极低。在实际装配场景中，这类夹紧结构常用来固定小型钣金件、轴类零件进行钻孔、攻丝、修毛边作业，相比大型台钳，它的灵活性更高，可以根据作业位置随意调整夹持角度，针对形状不规则的小型零件，也可以通过调整螺杆行程适配不同的夹持位置，不需要额外制作定制化钳口，通用性表现十分出色。
