机加工虎钳配套多孔定位固定板结构

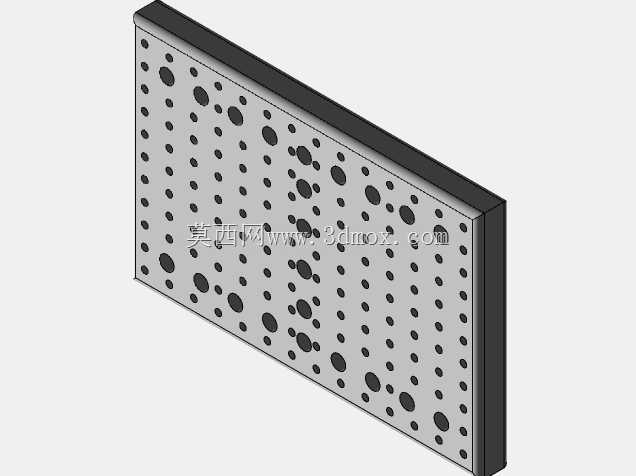

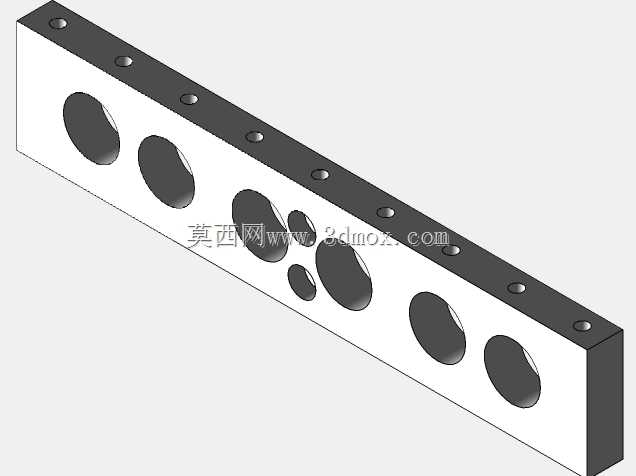

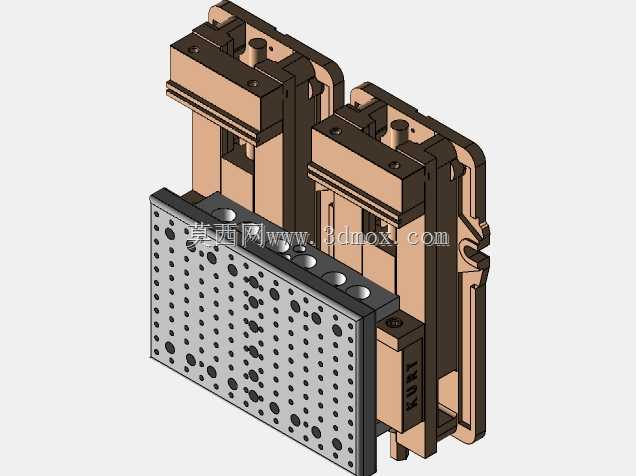

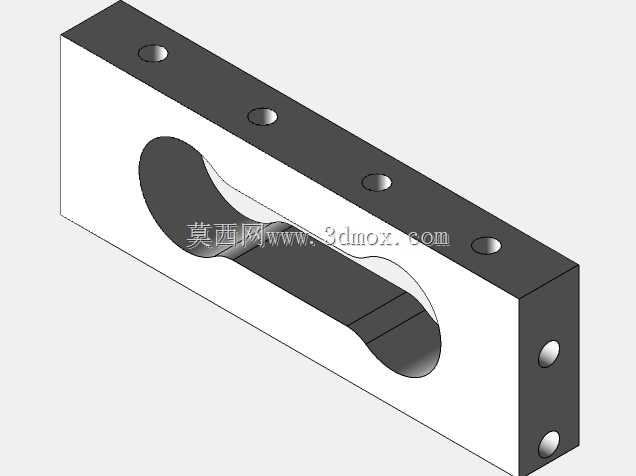

在小批量多品种零件的机加工场景里，频繁更换夹具、找正工件一直是占用有效加工时长的主要因素之一，这款虎钳配套固定板的设计，正是针对车间日常上下台钳、切换装夹方案的痛点做的结构优化。日常加工小型零件时，操作人员经常需要把虎钳从机床工作台上拆下，通过螺栓锁紧不同的定位工装来适配异形工件，传统装夹方式每次切换都需要重新打表找正虎钳位置，重复定位误差很难控制在0.02mm以内，遇到需要两端支撑的轴类、板类零件，还要额外搭建等高块、压块，装夹准备时间往往比实际切削时间更长。这款固定板采用双侧虎钳安装位设计，主体安装面布满等间距阵列的定位孔与螺纹孔，孔位间距严格按照机加工通用工装孔系标准排布，既可以直接通过螺栓锁紧在机床T型槽工作台上，也能配合快速定位销实现和零点定位基座的快换对接。设计时特意将固定板的夹持侧做了等高支撑边，不需要额外加装辅助支撑，只要用虎钳夹住固定板的侧边定位腿，就能快速完成整套夹具在机床上的定位，切换装夹方案时不需要重新拆卸虎钳本体，只要松开钳口就能更换不同的工件定位模块。固定板的整体厚度经过刚性校核，在满负荷夹持工件进行铣削加工时，板面变形量控制在0.01mm以内，不会因为切削震颤导致孔位精度偏移，板面上的不同孔径分别适配M6、M8、M10的锁紧螺栓，同时预留了沉头孔位，安装后螺栓头不会高出工作台面，避免和刀具路径发生干涉。双侧虎钳安装位的平行度经过结构优化，两个安装位的钳口定位面平行度公差控制在0.015mm，加工长条形工件时可以同时用两台虎钳夹持工件两端，不需要额外找正两个钳口的平行度，大幅降低长件加工的装夹难度。固定板的侧边做了倒角处理，避免安装时割伤操作人员，底部预留了排屑缺口，加工产生的铁屑可以顺着缺口流出，不会堆积在夹具底部导致装夹平面出现虚位。日常使用时，既可以在板面上直接安装定位块、压板来装夹异形零件，也可以配合小型平口钳、角度座实现多工位装夹，一次装夹就能完成多个面的加工，减少工件二次装夹的找正时间。针对cnc加工中心、数控铣床的工作台安装尺寸，这款固定板的外形边界做了通用化设计，能够适配市面上绝大多数6寸及以下规格的机用虎钳，安装孔位同时兼容T型槽间距125mm、160mm的常见机床工作台，不需要额外加工过渡连接板就能直接安装使用。
