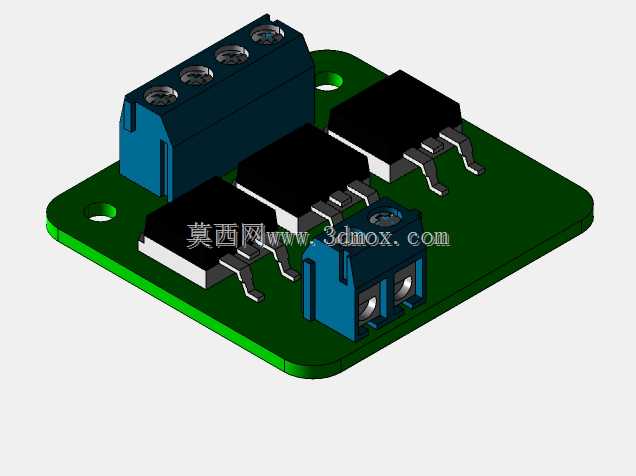

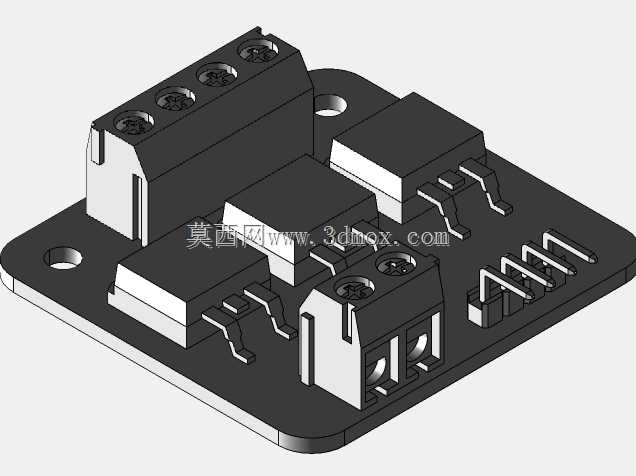

三路输出Mosfet漏极分接电路板结构

项目分类:3D模型 发布时间:2021-09-07 ID:264035
  • 三路输出Mosfet漏极分接电路板结构
  • 三路输出Mosfet漏极分接电路板结构
  • 三路输出Mosfet漏极分接电路板结构
  • 三路输出Mosfet漏极分接电路板结构
  • 三路输出Mosfet漏极分接电路板结构
  • 三路输出Mosfet漏极分接电路板结构
  • 三路输出Mosfet漏极分接电路板结构

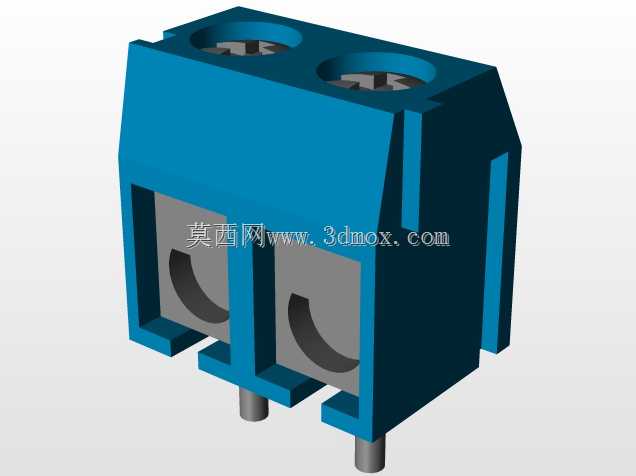

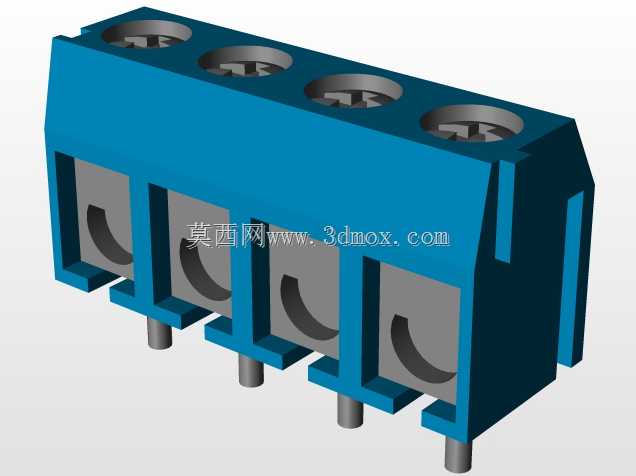

在中小功率电控回路的搭建场景中,这类分接板常被用于功率器件的引出转接环节,解决Mosfet器件引脚间距小、直接接线易短路、走线载流不足的实际工程问题。日常应用里,它多出现在小型自动化设备的驱动扩展、实验平台的功率回路转接、低压直流负载的通断控制单元中,不需要额外设计复杂的功率走线,直接通过板载的接线端子完成输入输出的线缆连接,大幅降低现场接线的出错概率。从功能特性来看,板上集成了三路独立的Mosfet安装位,每一路都对应独立的输入输出接线端子,端子采用螺钉压接结构,适配0.5到2.5平方毫米的多股铜芯导线,压接后接触电阻稳定,能承载单路最高10A的持续工作电流,满足小型直流电机、电磁阀、指示灯组这类常见低压负载的驱动需求。板体边角预留了两个安装固定孔,孔径适配M3规格的紧固螺丝,安装孔中心距与常见的小型PCB安装位匹配,既可以直接通过铜柱固定在设备电控仓的安装平面上,也能搭配绝缘垫片固定在金属机架表面,避免板底与金属构件接触造成短路。设计思路上,整体布局遵循功率回路最短原则,Mosfet器件的安装位紧邻接线端子,大电流走线宽度预留足够载流余量,减少走线长度带来的压降与发热问题;器件引脚的焊盘做了加大处理,提升焊接后的机械强度,避免设备运行过程中震动导致焊盘脱落。板体边缘做了圆角处理,没有尖锐的边角毛刺,装配过程中不会划伤操作人员的手部或是线缆绝缘层。从安装边界来看,板体整体外形方正,所有外接端子的朝向都统一在板体的两个侧边,接线操作时不需要在板体的上下方预留额外的操作空间,只需要在接线侧留出30毫米左右的线缆弯折空间即可,对安装仓的竖向空间要求极低,适合在空间紧凑的小型电控箱内布置。板上的器件排布预留了足够的电气间隙,高低压区域没有交叉重叠,即使在多尘、轻度潮湿的工业现场环境下,也能维持稳定的绝缘性能,不会出现沿面放电的问题。实际选型使用时,这类分接板可以直接替代手工飞线搭建的功率转接回路,相比散线连接的结构,整体抗震性能更强,长时间运行后不会出现接线松脱、线缆碰线的故障,日常维护时只需要检查端子螺钉的紧固力矩即可,排查故障的效率比散线结构提升数倍。
