五英寸正弦杆精密角度测量工装结构

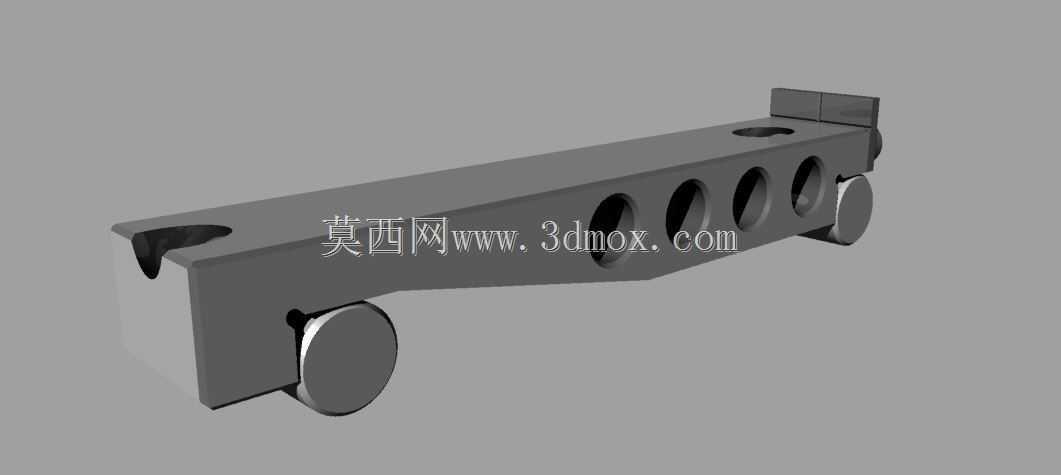

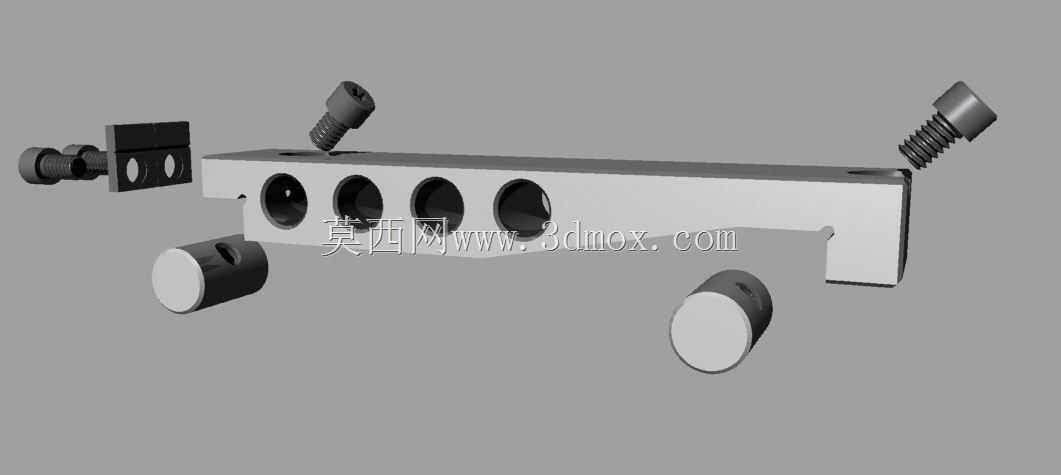

在机械加工的精密角度检测、斜度装夹场景中，正弦杆是机加工车间、计量室里出镜率极高的基础工装，这款五英寸规格的正弦杆，适配中小型工件的斜度加工装夹与角度校验需求，日常可配合量块使用，通过三角函数计算垫入对应高度的量块，就能获得极高精度的倾斜基准面，不管是磨床加工斜面、铣床斜向装夹工件，还是计量室校验零件角度公差，都能提供稳定可靠的角度基准。从结构设计来看，这款正弦杆主体采用长条形刚性基体设计，基体上开设的多个等径减重孔，在不降低整体结构刚性的前提下有效减少了工装自重，既降低了长期使用的形变风险，也方便操作人员拿取挪动。基体两端装配的高精度滚轮是核心功能部件，两个滚轮的中心距严格控制在五英寸的标准尺寸，滚轮外圆经过精密磨削，圆柱度、同轴度公差都控制在微米级，保证垫入量块后角度计算值与实际倾斜角度的误差控制在极小范围内。基体上开设的定位孔与端部挡块结构，主要用于装夹时的工件定位，配合螺钉锁紧可以避免工件在加工过程中出现位移，保证加工过程的基准一致性。从安装边界来看，这款正弦杆的底面为高精度研磨平面，放置在磨床工作台、检测平台上时可以实现完全贴合，不会出现翘曲、晃动的情况，基体的宽度尺寸适配常规平口钳的装夹范围，不需要额外制作转接板就能直接装夹使用，两端滚轮的直径经过匹配设计，垫入量块时不会和工作台面发生干涉，最大可支持测量、装夹的倾斜角度覆盖日常加工中绝大多数的斜度需求，不需要额外更换大规格正弦杆就能完成常规作业。在实际使用中，这类正弦杆的维护也相对简便，使用后及时清理表面切削液、铁屑，定期对滚轮转轴处添加润滑脂，就能长期保持精度稳定，相比定制角度工装，正弦杆的通用性更强，不需要针对每一种斜度单独制作工装，能有效降低车间的工装成本，缩短生产准备周期，是精密加工场景中不可或缺的基础辅助工具。
