长杆类构件有限元载荷应力分析模型

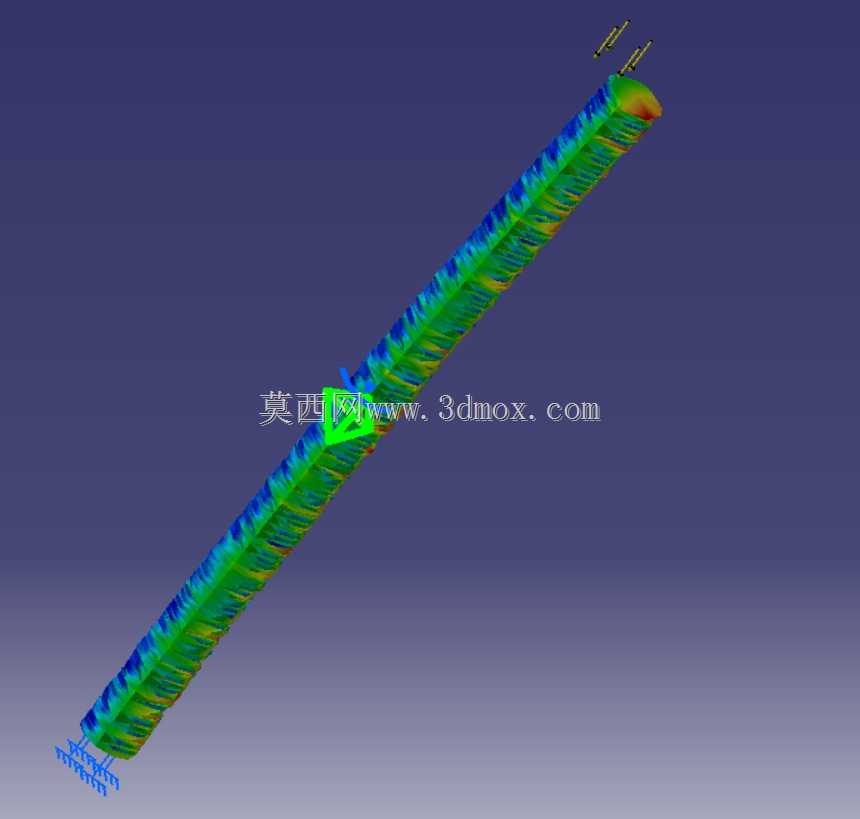

在长距离物料输送、重载传动支撑类工程场景中，长杆类构件的受力均匀性直接决定整套设备的运行稳定性与服役寿命，这类构件常作为输送线的承载主梁、传动系统的长轴支撑件、升降设备的导向立柱使用，运行过程中需要同时承受均布物料载荷、传动端交变扭矩、安装基础的振动冲击，一旦局部应力超过材料屈服极限，很容易出现弯折变形、焊缝开裂、连接位松脱等故障，因此在结构设计阶段完成精准的载荷应力校核，是避免后期现场运维故障的核心环节。这个分析模型针对长杆类构件的实际受力工况搭建，建模阶段先还原构件的实际截面特征，沿杆体长度方向保留了等距分布的加强筋结构，这类加强筋的排布间距、凸起高度都参考了实际量产构件的工艺参数，没有做过度的几何简化，避免因细节缺失导致应力集中区域的计算结果出现偏差。模型的约束端设置在杆体的下端位置，完全匹配现场安装时的固定端边界条件，约束自由度完全锁死，还原构件与安装基座通过螺栓组刚性连接的实际状态，加载端则根据实际运行工况，在杆体上端施加轴向压力与侧向偏载的复合载荷，同时沿杆体全长施加均布载荷，模拟杆体承载物料或者配套附件的重量分布。从仿真结果的应力云图可以看到，不同颜色区域对应不同的应力幅值，蓝绿色区域为低应力区，黄绿过渡区域为应力升高区，红色区域为应力集中点位，这些高应力区域主要分布在加强筋与杆体主体的连接过渡位置、上端加载端的边缘区域，设计优化时可以在这些位置增加圆角过渡、调整加强筋的厚度来分散应力，避免局部应力超出材料许用值。模型的安装边界完全参照通用工业场景的安装尺寸设定，杆体总长适配常规中型输送线、升降导向机构的安装空间，下端固定端的连接孔位间距符合通用安装基座的标准尺寸，不需要额外做安装位的二次改造就能直接适配现有设备的安装接口，设计人员可以直接基于这个分析模型调整杆体的壁厚、加强筋的排布参数，快速验证不同设计方案下的应力分布情况，大幅缩短前期结构校核的周期，避免反复制作物理样机测试带来的成本与时间损耗。
