3D打印免手扶门底脚踏开门装置

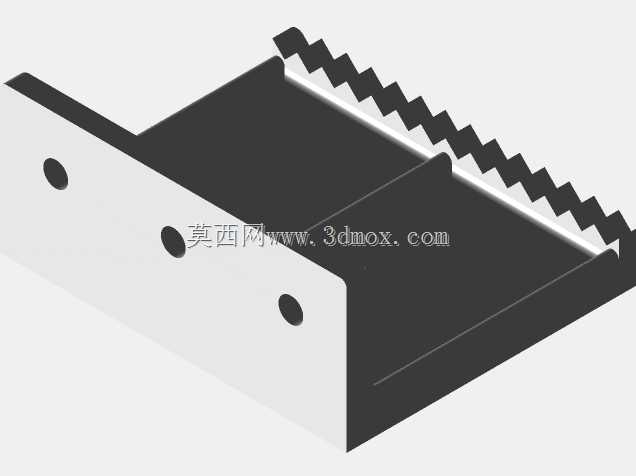

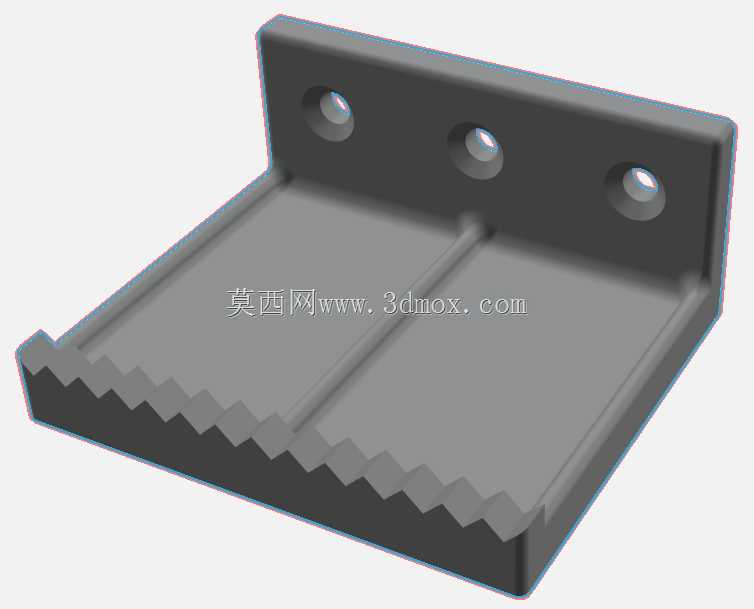

这款脚踏式门底牵拉装置，核心适配公共场景下的无接触开门需求，尤其适合人员流动频繁的卫浴空间、办公隔间、小型商铺出入口，解决手部占用或卫生顾虑下的开门操作问题。装置整体采用L型折板结构作为安装基体，竖直安装面预留三个等距排布的沉头安装孔，适配14号1又1/4英寸钣金螺钉的安装尺寸，安装时直接贴合门体底角的竖直立面固定，无需对门体做额外开槽或打孔改造，安装边界完全控制在门底边缘100mm高度范围内，不会干涉门体正常开合的转动轨迹，也不会与地面常规的2-5mm门缝预留空间产生剐蹭。水平延伸的承托板上方设置带锯齿纹理的脚踏施力面，锯齿的齿距与齿深经过反复调试，鞋底接触时能提供足够的静摩擦力，即便鞋底沾有水渍或轻微浮尘，也不会出现脚踩打滑的情况，施力时只需用脚尖轻踏锯齿面向下施力，即可通过杠杆作用力带动门体向开启方向转动，无需手部接触门把手。设计阶段针对不同打印材料的力学特性做了结构冗余优化，若采用碳纤维增强尼龙材料打印，水平承托板的壁厚设置为3mm即可满足日常踩踏的强度需求，长期使用不会出现弯折变形；若采用PLA这类刚性偏脆、韧性稍弱的普通3D打印材料，安装时可将装置整体位置适当上调，让水平承托板的下边缘与地面保留1-2mm的间隙，踩踏时零件向下的微量形变不会直接撞击地面，避免应力集中导致的折边断裂问题。装置中部设置的纵向加强筋，从竖直安装面一直延伸至水平承托板的末端，将踩踏时的集中应力均匀分散到整个安装基体上，避免长期反复施力后拐角处出现疲劳开裂。整个装置的外露边缘全部做了R2的圆角倒钝处理，没有尖锐的直角棱边，日常通行时即便剐蹭到裤脚或鞋面，也不会造成勾丝或磕碰损伤，兼顾了使用安全性。
