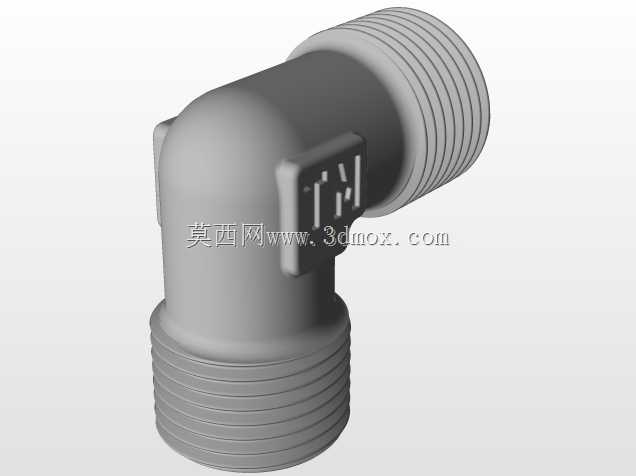

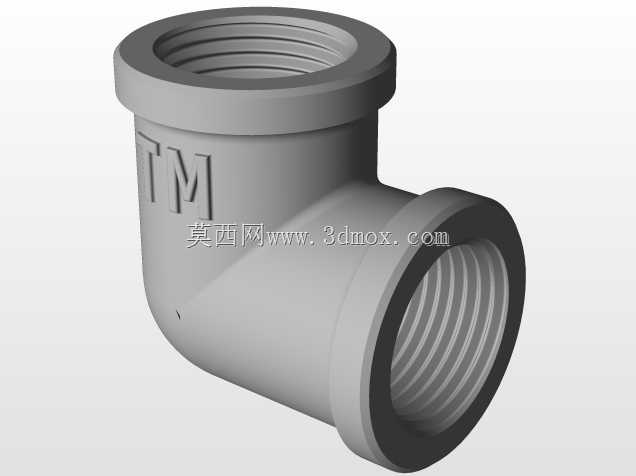

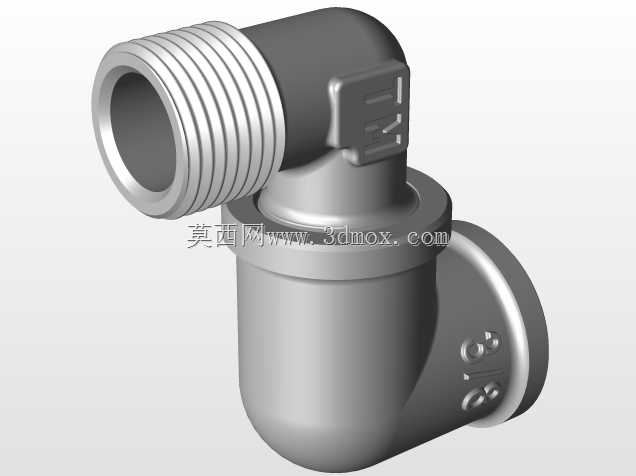

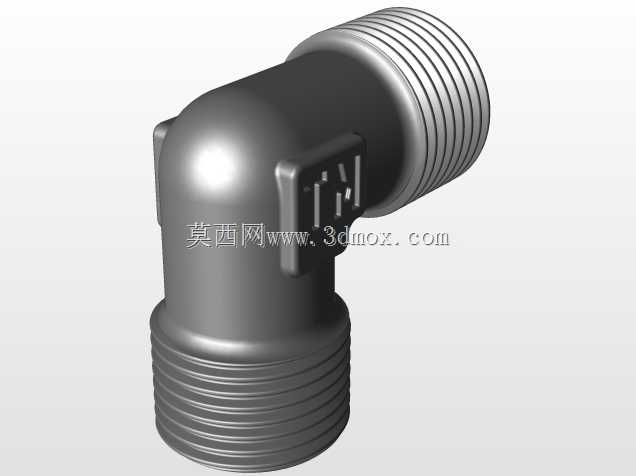

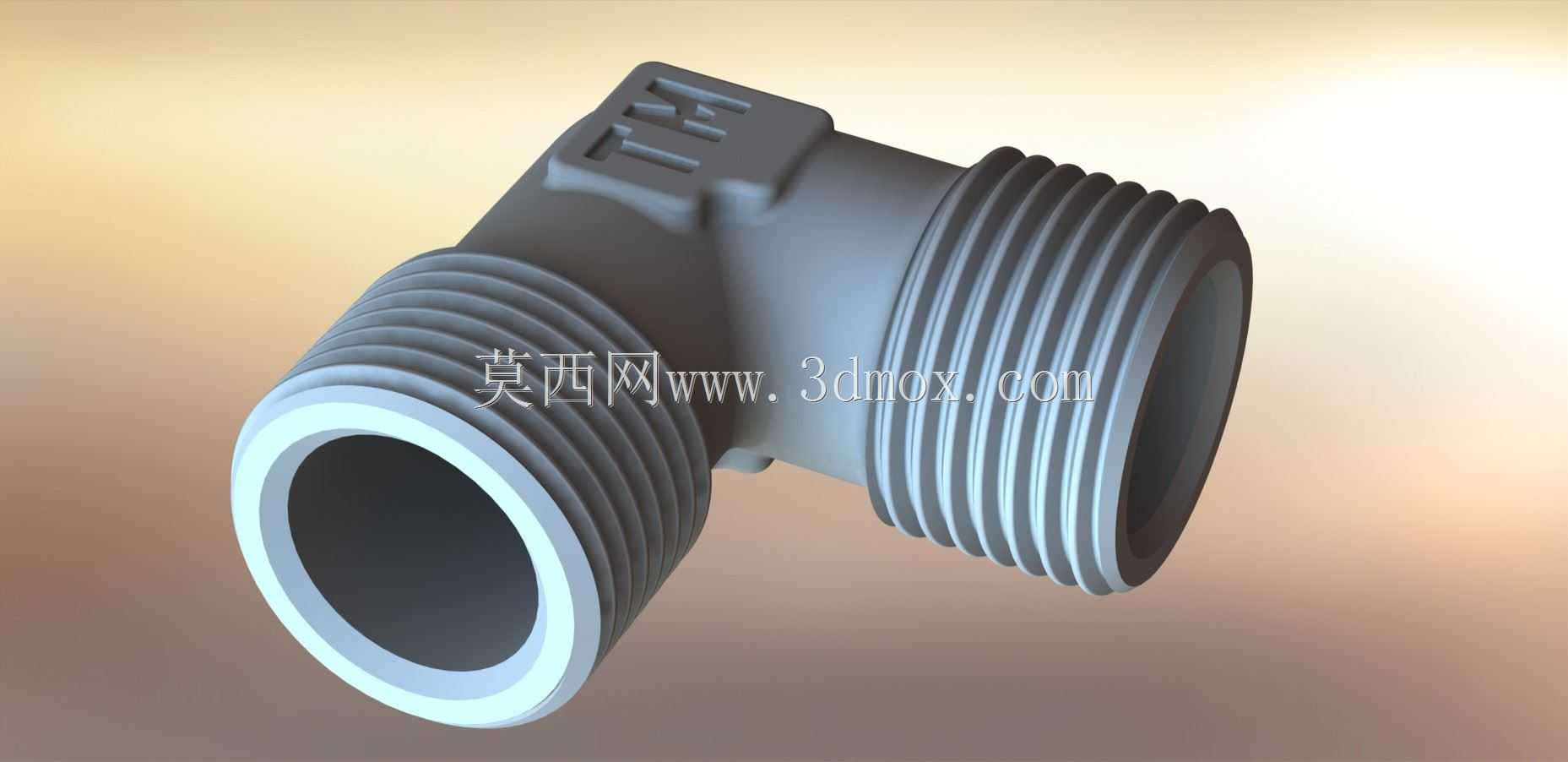

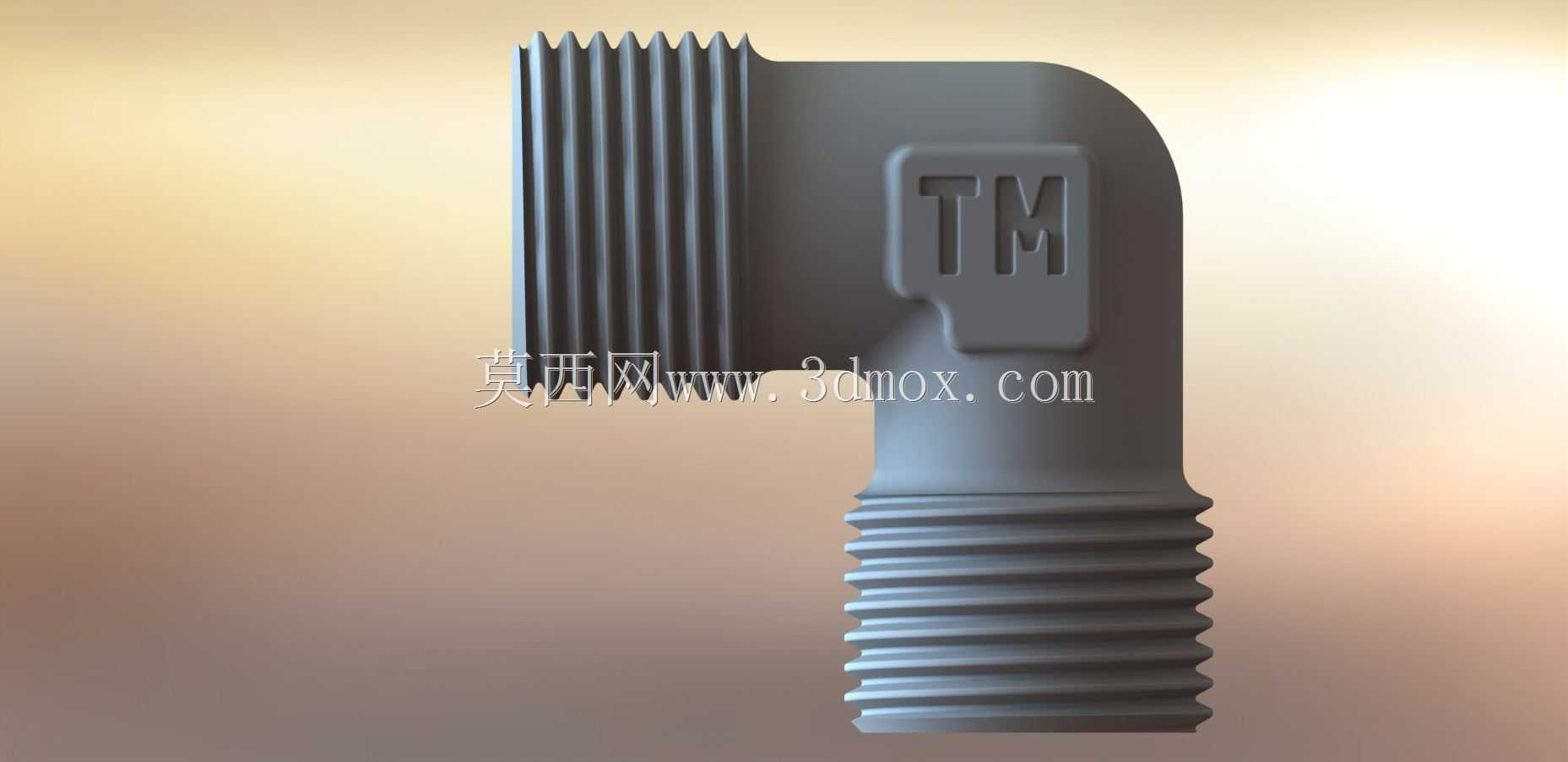

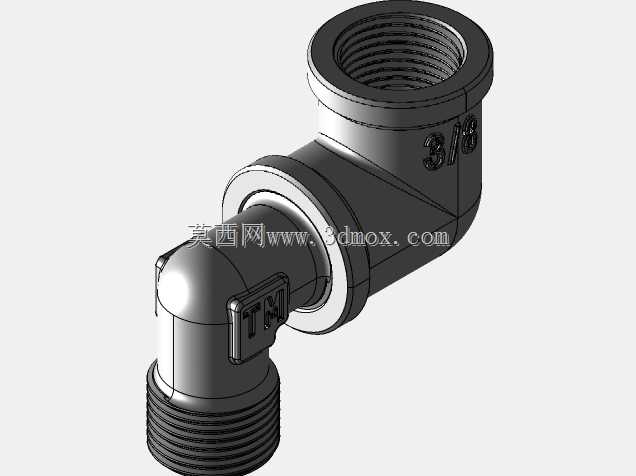

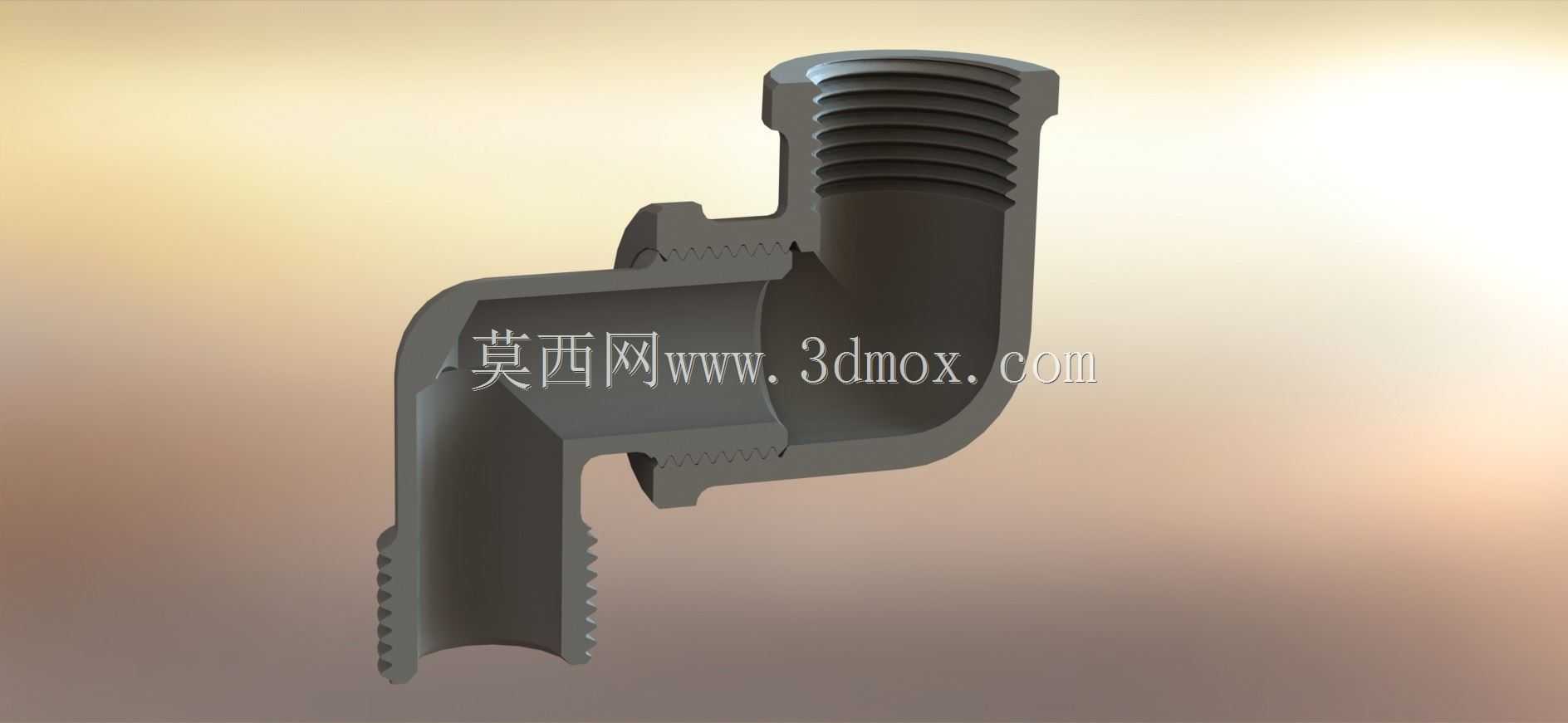

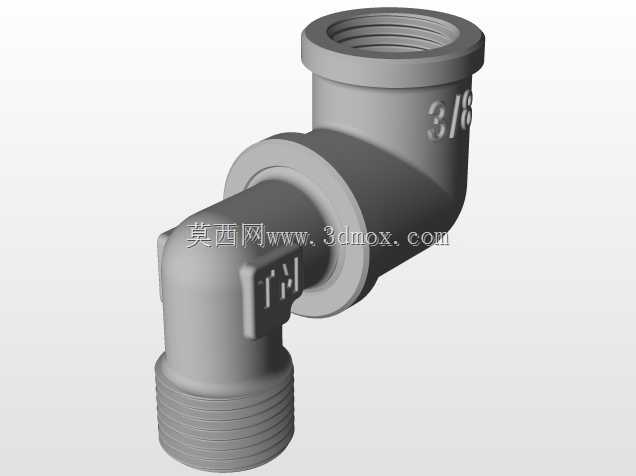

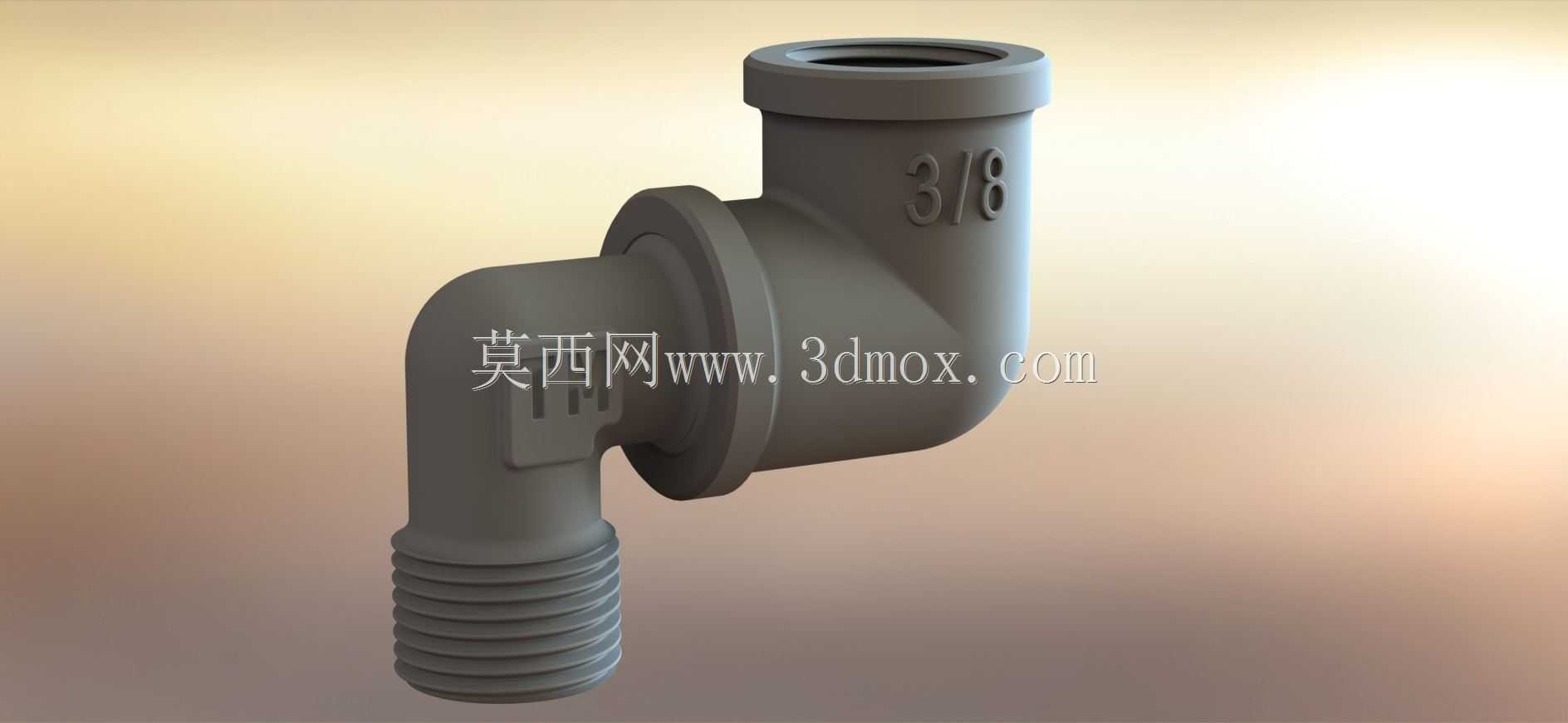

3/8英寸内外螺纹直角安装弯头结构

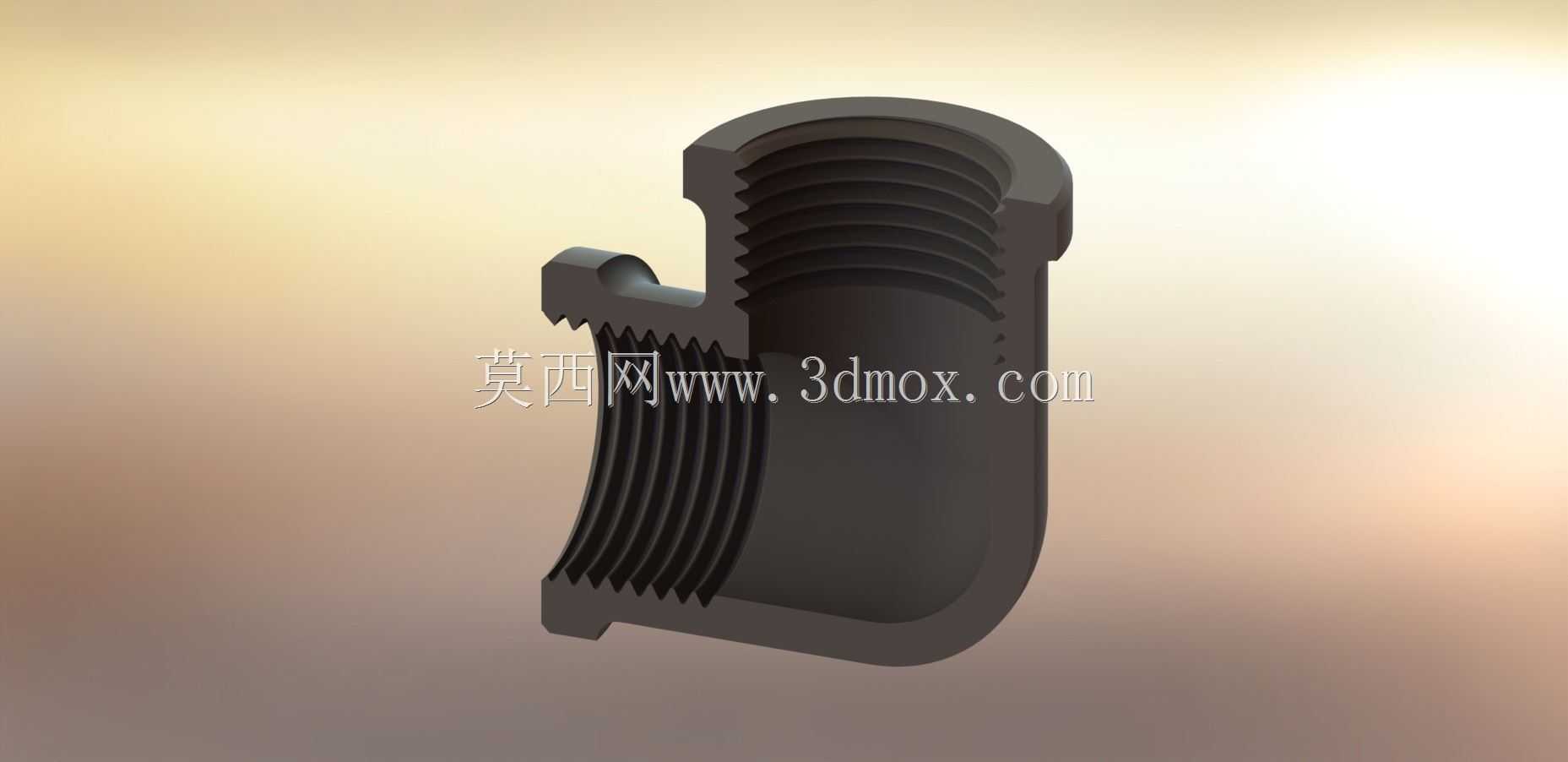

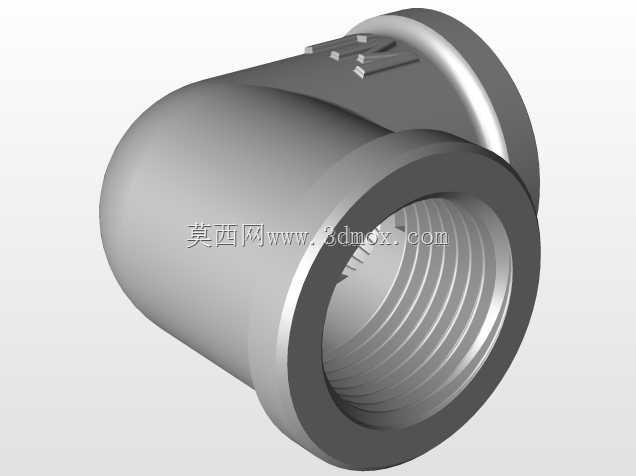

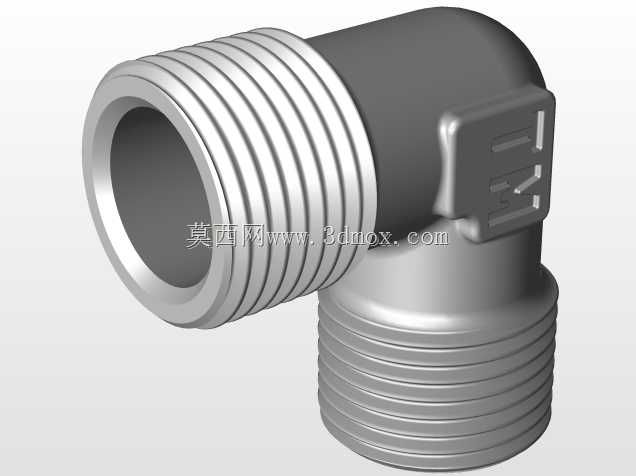

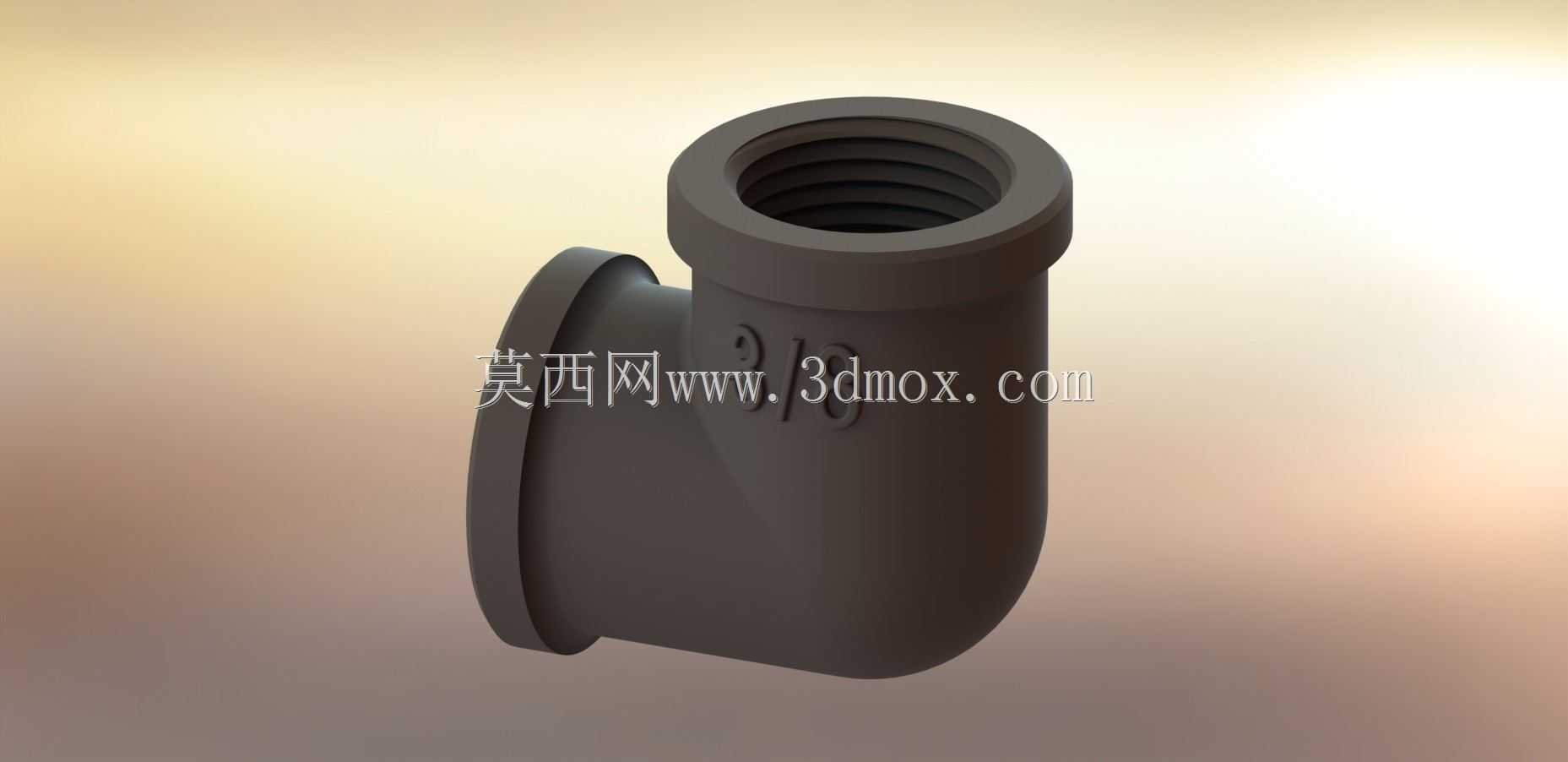

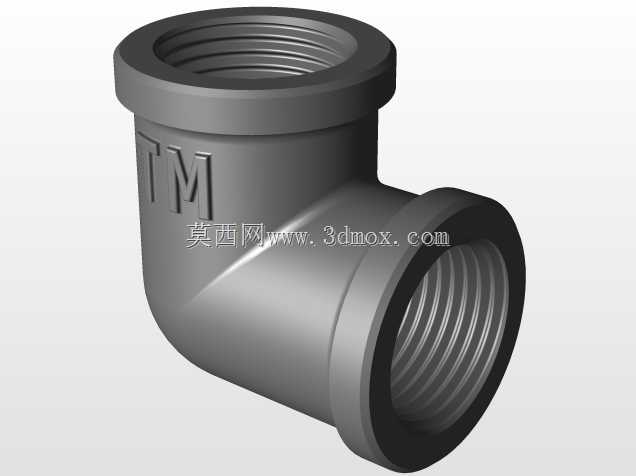

在气动管路、小型液压回路、家用给排水支路、低压流体输送系统的布设场景中，经常会遇到管路需要90度转向同时完成不同接口类型转接的需求，这类安装角弯头就是为解决该类场景的连接问题设计的。该弯头一端为3/8英寸内螺纹接口，另一端为同规格外螺纹接口，可直接实现同管径下内外螺纹的直角转接，无需额外搭配转接头，减少管路连接节点的同时，也降低了节点泄漏的风险。从结构设计来看，弯头采用等径流道设计，转角处做了圆弧过渡处理，避免流体在转角位置形成直角对冲，降低流体输送过程中的压损，同时减少介质内杂质在转角位置的淤积概率，适配水、低压气体、低粘度油品等多种常规流体介质的输送需求。外形上，弯头的转角外侧做了加厚处理，对应管路安装时的应力集中位置，提升结构强度，避免拧紧过程中或长期受管路振动影响出现转角开裂的问题；两端螺纹的起始端均做了倒角导向，安装时可快速对准螺纹牙型，降低螺纹错牙、乱牙的概率，提升现场安装效率。安装边界方面，该弯头的两个接口轴线呈标准90度垂直布局，安装时需预留出对应转角的操作空间，外螺纹端拧紧时可借助弯头本体的六角受力位施加扭矩，无需额外夹持螺纹部位，避免损伤牙型影响密封性能；内螺纹端可直接对接同规格外螺纹管路端头，配合生料带或密封胶即可实现可靠密封。这类弯头在小型设备的气动控制回路、家装卫浴的水管转接、小型机床的冷却管路布设中应用十分广泛，建模时还原了螺纹的完整牙型细节、转角处的壁厚变化以及端头的导向倒角结构，可直接用于管路装配干涉检查、物料清单统计以及安装模拟演示，帮助设计人员在方案阶段就确认管路走向的合理性，提前规避安装空间不足、接口不匹配等问题，减少现场施工的改造成本。
