工业级C形螺旋夹紧工装结构设计

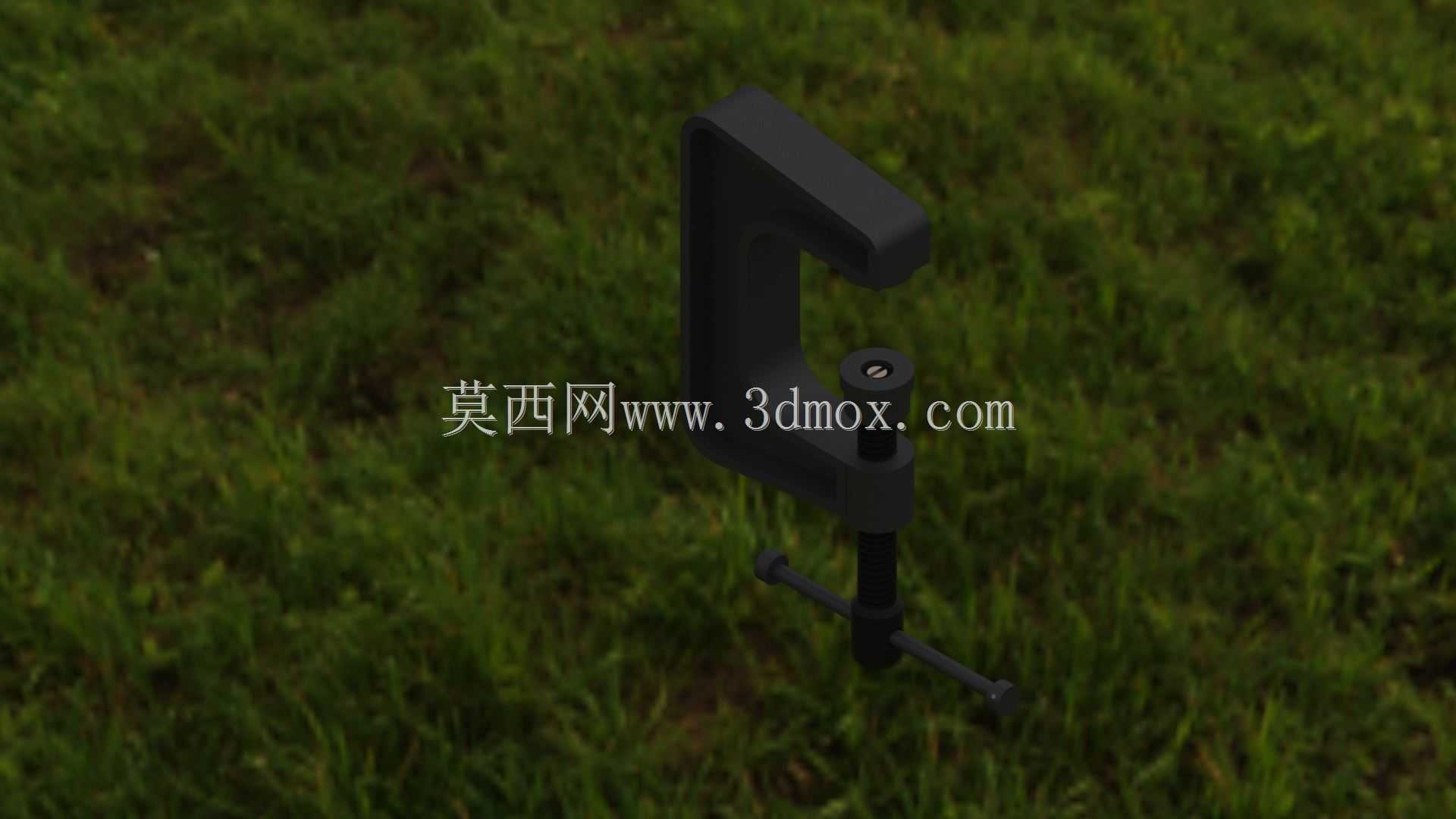

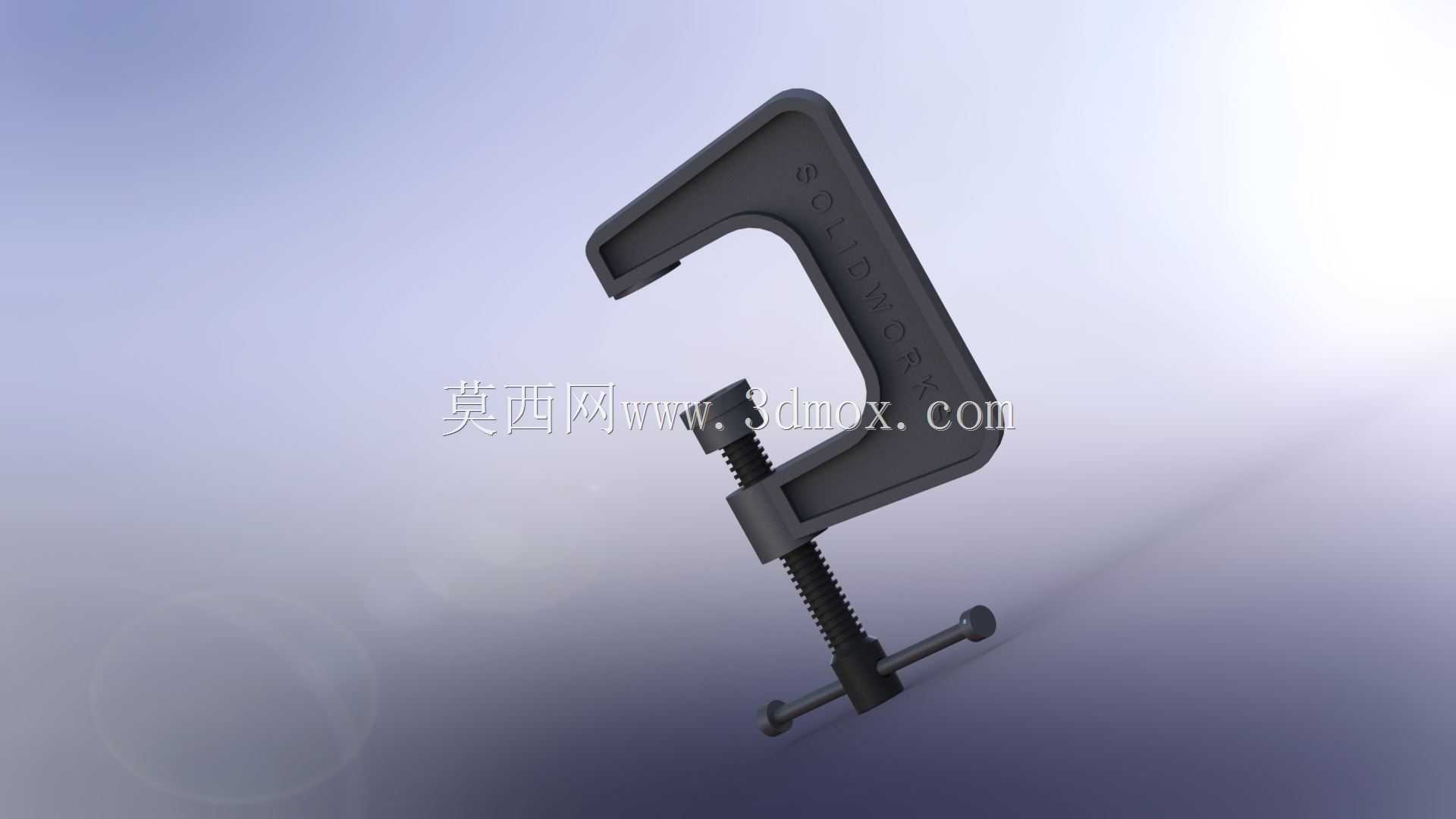

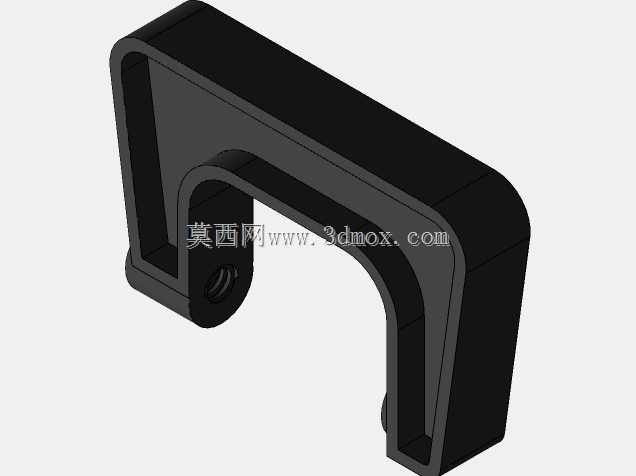

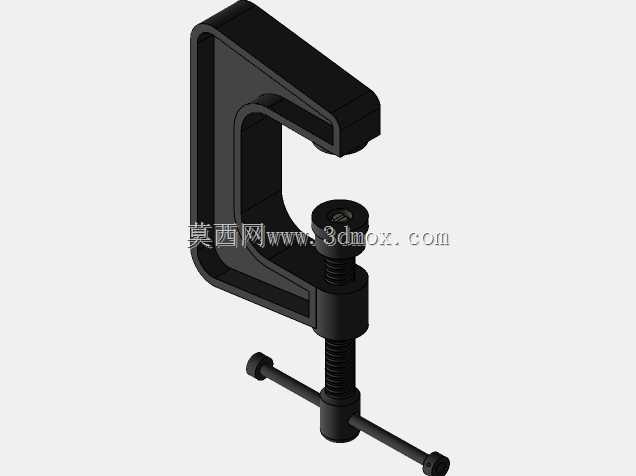

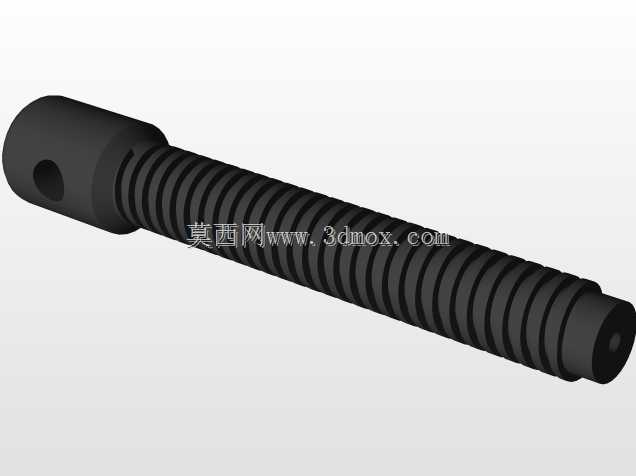

在日常的金属焊接工位、木工榫接加工、小型零部件粘接固定场景中，这类C形螺旋夹紧件是工位上出镜率极高的辅助工装，区别于快速夹钳的大行程快夹特性，它的夹紧力输出更线性，保压稳定性更强，不会因为工件受力后的微小形变出现松脱。从结构设计逻辑来看，整体采用一体式C形铸钢框架作为受力主体，框架开口端的上接触面做了微弧面处理，避免硬接触时在工件表面压出集中应力痕，下侧的螺旋进给组件采用梯形传动螺纹，相比普通三角螺纹，它的传动效率适中，自锁性能更优，夹紧后不会因为加工过程中的振动出现螺纹回退松夹的问题。螺杆末端的压头做了可转动的活接设计，夹紧过程中压头会先贴合工件表面再随螺杆进给施压，不会跟转刮花工件的接触面，尾端的T型旋杆是力臂放大结构，操作人员无需借助额外扳手，徒手就能输出足够的夹紧力，针对不同厚度的工件，只需要旋转旋杆调整螺杆伸出长度即可适配，不需要额外更换配件。从安装边界和尺寸适配性来看，常规款的C形夹开口深度覆盖50mm到300mm的常用区间，喉深则根据夹持工位的需求从30mm到150mm不等，设计时框架的截面厚度经过受力校核，满行程夹紧时框架的开口形变量控制在0.1mm以内，不会因为长期受力出现框架塑性变形导致夹持精度下降。在焊接工位使用时，它可以快速把待焊的钢板、角码定位在焊接工作台面上，不需要反复点焊临时固定，减少焊后打磨临时焊点的工序；木工加工场景中，拼板、粘接实木封边时，多组C形夹沿拼接缝均匀排布，可以保证粘接面全程受压贴合，避免胶层固化过程中出现开缝、错位的问题；甚至在小型设备的维修装配场景中，它也可以临时替代压装工具，完成轴承、衬套的小过盈压装作业。设计时特意将框架的棱边做了倒钝处理，避免操作人员取放时被锐边划伤，螺杆表面做了发黑防锈处理，长期在车间多尘、潮湿的环境下使用也不会出现锈死无法转动的问题，压头的接触面还可以根据使用需求更换橡胶垫、铜垫等不同材质的保护头，适配不同表面硬度的工件夹持需求，避免软质工件表面被压伤。
