金属线材弯钩成型工装夹具结构

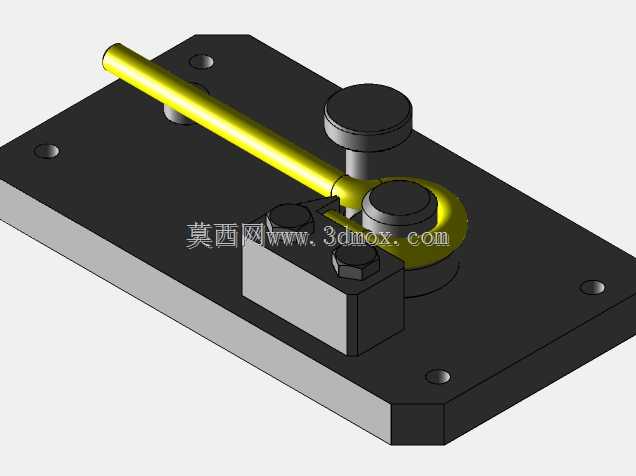

这套弯钩成型工装主要面向小直径金属线材、细圆钢棒料的端部弯钩加工作业场景，常见于五金制品、丝网加工、小型金属构件预制的生产工位，可直接安装在普通钳工台或者小型压力机台面上完成单工序弯钩作业，不需要配套复杂的数控驱动单元，手动操作即可完成单次成型循环。从结构布局来看，工装底板采用带切角的矩形钢板作为安装基准，底板上预留的四个沉头安装孔可直接通过内六角螺栓固定在作业台面上，安装孔位的中心距适配常规钳工台的T型槽间距，不需要额外加工过渡连接板。底板左侧设置的双螺栓压紧块是线材的进料定位组件，两个六角头压紧螺栓可根据待加工线材的直径调整压紧间隙，适配直径2mm到8mm的圆截面线材进料，压紧块的进料端面和折弯工位的中心距可通过垫片微调，控制弯钩的直段长度公差在±0.2mm范围内。折弯工位的核心是带环形槽的成型转轴，转轴的环形槽深度和线材半径匹配，折弯时线材嵌入槽内不会出现径向窜动，旁边的立式挡销作为折弯受力支点，当手动扳动黄色的操作摆杆时，摆杆前端的圆弧推面会带动线材绕成型转轴转动，一次摆动即可完成90度到180度范围的弯钩成型，摆杆的转动行程可通过底板右侧的限位圆柱销调整，控制弯钩的最终弯折角度。整套机构的运动副没有复杂的传动结构，成型转轴和摆杆的配合面采用间隙配合，日常维护只需要定期在转动接触面涂抹润滑脂即可，没有易损的精密传动件，适合小批量多批次的零散加工场景。设计时特意将所有操作部件的高度控制在距离底板面80mm以内，操作时手臂不需要大幅抬升，长时间作业的疲劳度较低，压紧螺栓的操作位置预留了足够的扳手空间，使用普通开口扳手即可完成压紧力调整，不需要专用工装工具。成型后的弯钩内侧圆弧和成型转轴的外圆完全贴合，弯钩的圆弧段圆度一致性好，不会出现手工折弯时的圆弧扁化、角度偏差问题，加工完成后只需要向上抬起摆杆即可取出成型工件，单次作业循环耗时不超过10秒，相比手工持钳子折弯的作业效率提升4倍以上，且成型质量的一致性远高于纯手工作业。
