塑料件注塑成型模具结构设计方案

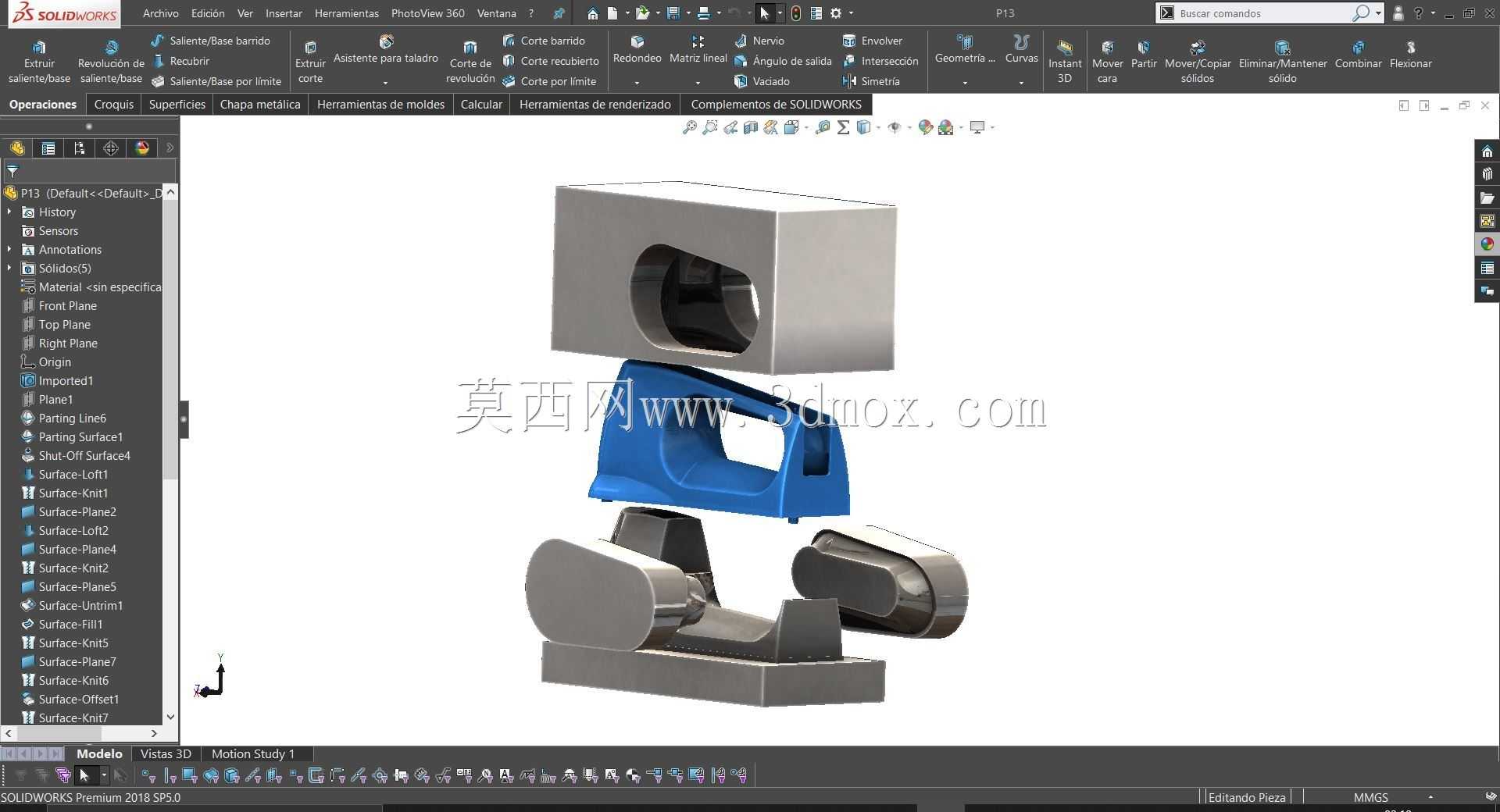

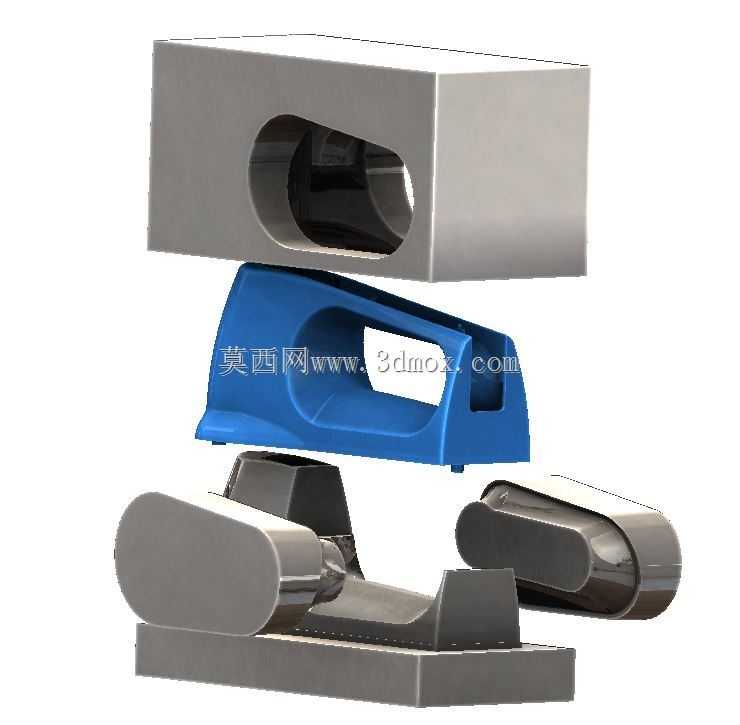

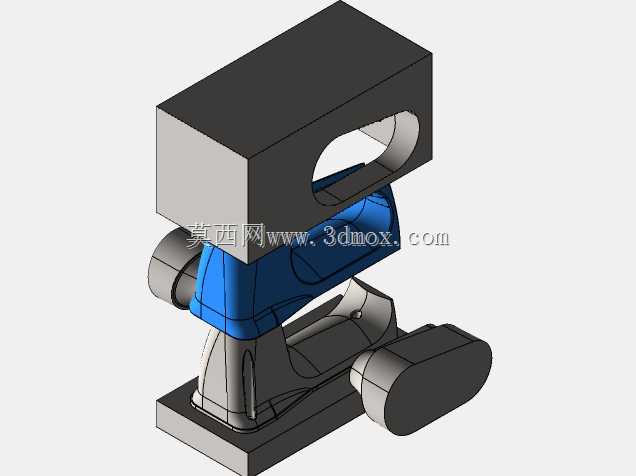

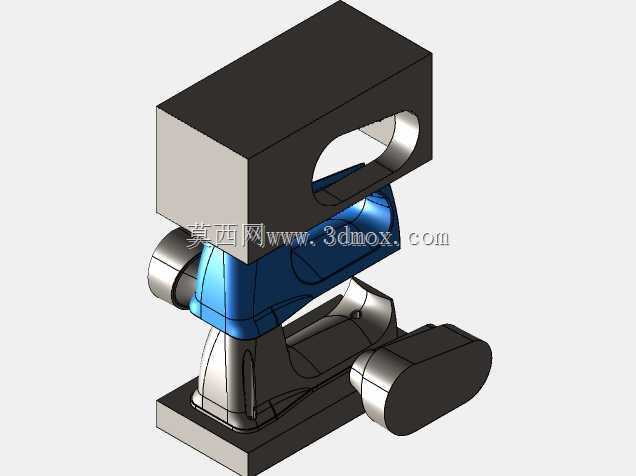

这套模具结构针对小型带侧凹特征的塑料件成型需求开发，核心应用在消费电子外壳、小型家电功能配件的批量注塑生产场景，适配卧式注塑机的安装接口，可直接匹配常规120吨锁模力规格的设备使用。从结构拆分来看，整套模具分为定模腔、动模型芯、侧抽芯滑块、顶出机构四个核心模块，定模部分采用整体式型腔加工，减少拼接缝带来的塑件表面飞边问题，型腔表面做了抛光处理，能直接满足透明塑料件的外观粗糙度要求，不需要后续二次抛光工序。侧抽芯结构是这套设计的核心亮点，针对塑件侧面的长圆孔特征，采用斜导柱驱动的滑块抽芯结构，滑块的滑动行程经过精确计算，刚好能完全脱离塑件侧凹位置，不会出现抽芯不足导致的脱模卡滞，滑块和动模板之间加装了自润滑耐磨板，长期批量生产时能减少滑动面的磨损，延长模具维护周期。顶出机构采用双顶杆布局，顶出位置选在塑件内部的加强筋位置，避免顶出痕迹残留在塑件外观面，顶杆的配合间隙控制在0.02mm以内，既保证顶出动作顺畅，又不会出现塑料溢边的问题。设计过程中优先考虑了冷却水路的布局，定模和动模部分都环绕型腔布置了循环水路，水路距离型腔表面的距离保持在15mm左右，保证成型过程中塑件各区域冷却速度均匀，减少因冷却不均导致的塑件翘曲变形问题。安装边界方面，模具的长宽尺寸适配常规注塑机的拉杆间距，定位圈尺寸采用通用标准规格，浇口套的球面半径匹配注塑机喷嘴尺寸，不需要额外做转接配件就能直接上机安装。整套结构的合模导向采用导柱导套配合，导柱布置在模具四个角位，其中一个导柱做了偏心处理，防止上下模装反导致的型腔碰损问题。在实际生产场景中，这套结构的成型周期可以控制在25秒以内，针对ABS、PC等常用塑料材质都有良好的适配性，不需要大幅修改结构就能切换不同材质的生产参数。
