内螺纹M10杆端关节轴承结构设计

项目分类:3D模型 发布时间:2021-09-07 ID:264054
  • 内螺纹M10杆端关节轴承结构设计
  • 内螺纹M10杆端关节轴承结构设计
  • 内螺纹M10杆端关节轴承结构设计
  • 内螺纹M10杆端关节轴承结构设计
  • 内螺纹M10杆端关节轴承结构设计
  • 内螺纹M10杆端关节轴承结构设计

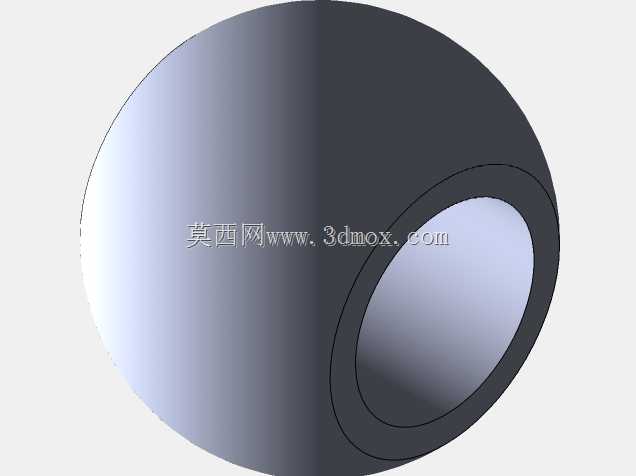

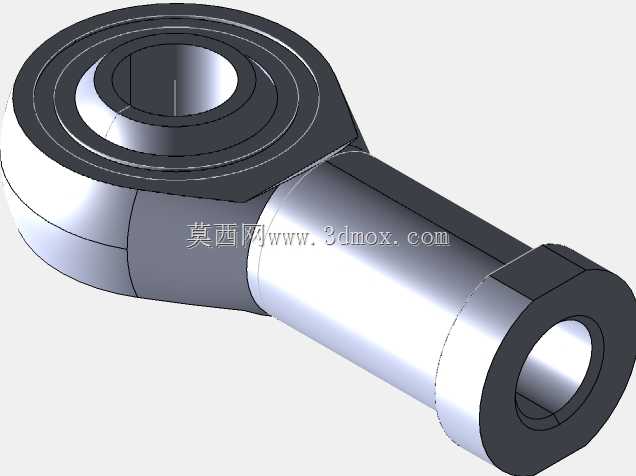

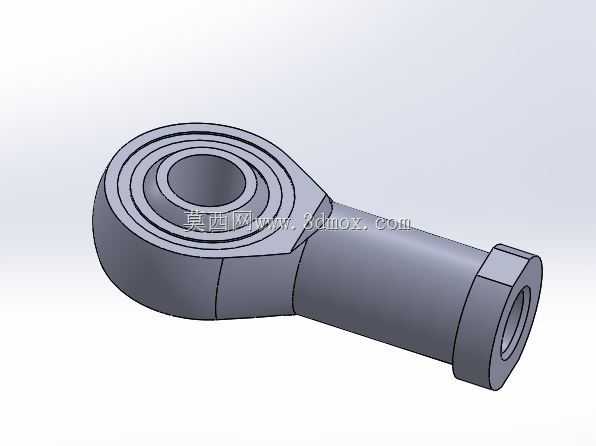

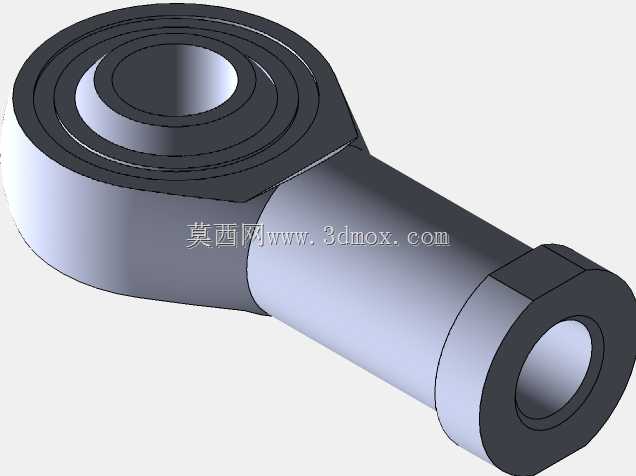

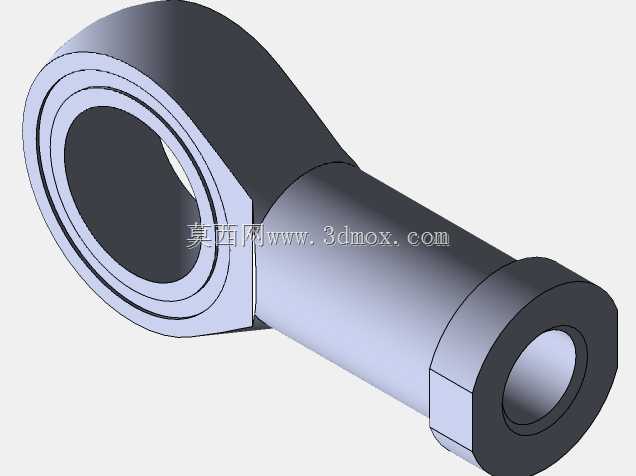

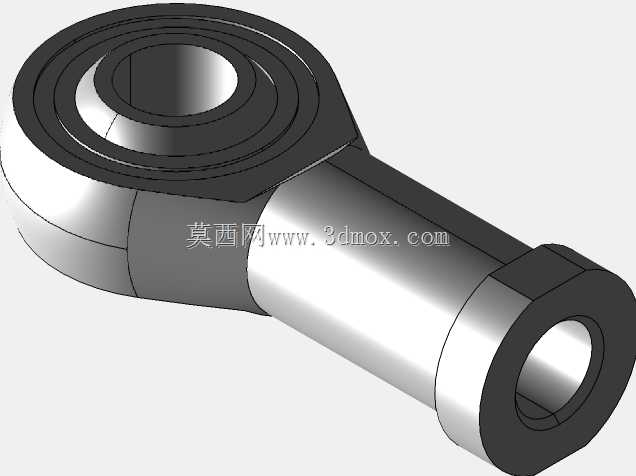

这款杆端关节轴承的铰接端采用自润滑向心关节结构,内圈球面与外圈的包覆接触设计,能够在安装存在同轴度偏差、设备运行产生径向摆动或轴向偏转时,自动补偿角度误差,避免刚性连接带来的应力集中问题,在自动化生产线的连杆传动机构、工程机械的操纵杆铰接位、物流设备的活动连接端、健身器材的摆动关节处都有广泛应用,可同时承受径向载荷与一定比例的轴向载荷,适配低速往复摆动、低速旋转的工况场景。杆部采用标准M10内螺纹设计,安装时无需额外加工连接轴端的外螺纹,直接将配套的外螺纹杆件旋入即可完成装配,螺纹段末端设计有外六角结构,可使用标准扳手夹持完成拧紧作业,避免安装过程中夹持轴承外圈造成配合面损伤。设计过程中首先确定铰接端的内圈孔径与球面配合公差,保证内圈可灵活转动同时无过大旷量,外圈的收口结构经过强度校核,在额定载荷下不会出现开裂或松脱问题;杆部的螺纹长度经过匹配计算,既保证螺纹旋合深度满足连接强度要求,又避免过长的螺纹段造成安装空间浪费,杆身与外圈的过渡位置采用大圆角过渡,降低应力集中系数,提升交变载荷下的疲劳寿命。安装边界方面,铰接端外圈的最大外径需匹配安装位的沉孔尺寸,杆部的六角对边尺寸需预留足够的扳手操作空间,轴承整体的摆动角度范围需覆盖设备运行时的最大偏转角度,避免运动过程中出现结构干涉;内圈的通孔为光孔设计,可通过销轴与被连接件铰接,销轴与内孔的配合选用间隙配合,保证铰接转动的灵活性,同时销轴两端需加装限位结构,防止运行过程中销轴脱出。这类杆端轴承相比普通滑动轴承,最大的优势是对安装误差的容忍度更高,在多连杆联动的机构中,可降低各部件的加工精度要求,减少装配调试的工作量,同时自润滑材质的摩擦面无需定期加注润滑脂,可减少后期维护成本,在户外作业设备、长期免维护的传动机构中适用性更强。建模过程中对球面配合面、螺纹牙型、六角棱边都做了细节还原,可直接用于装配干涉检查、工况模拟仿真,也可作为选型参考的直观依据,帮助设计人员快速确认安装尺寸是否适配自身的机构设计。
