多角度磁吸式焊接定位角焊工装

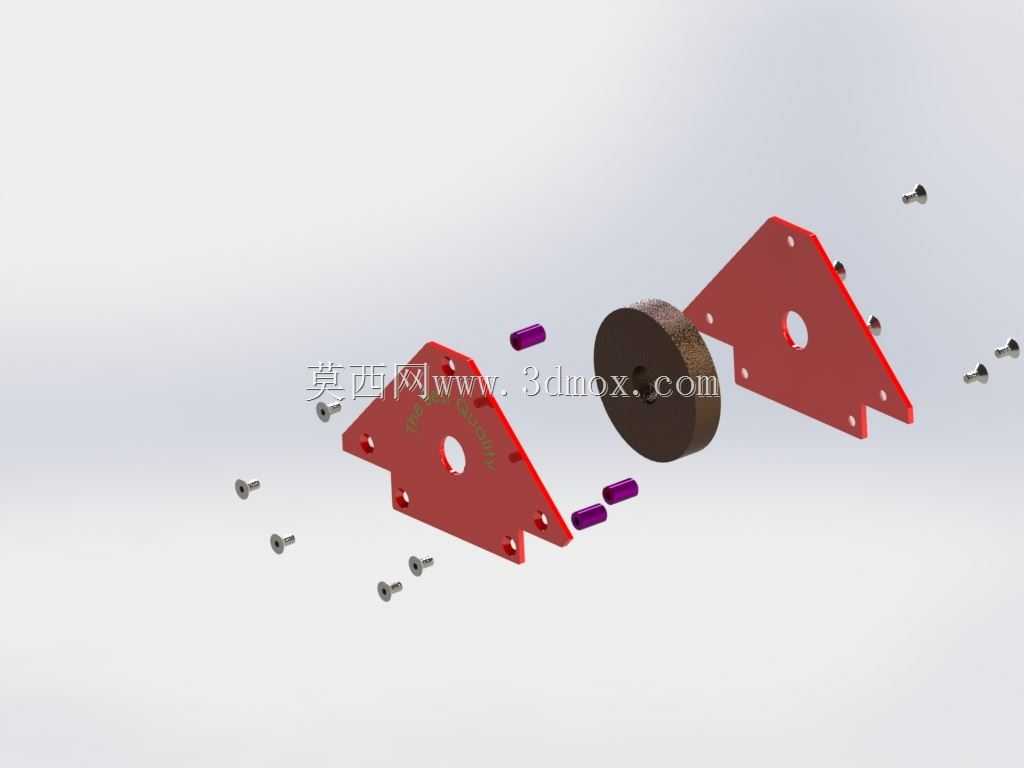

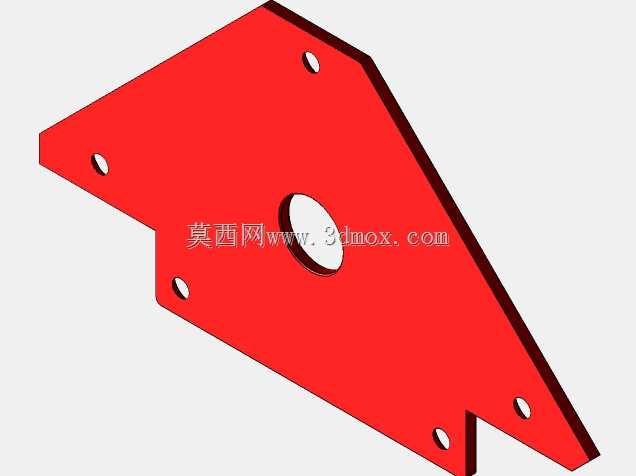

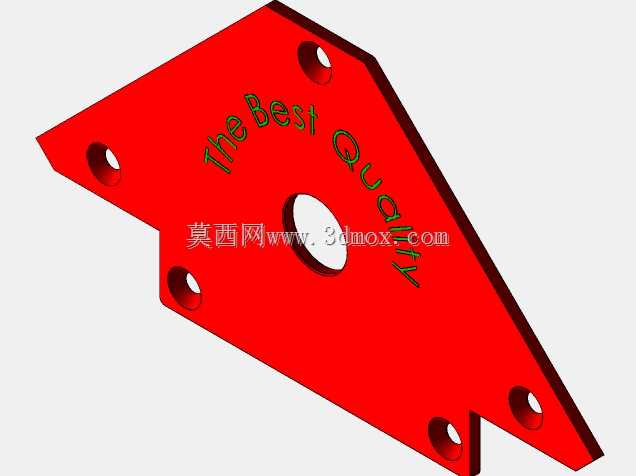

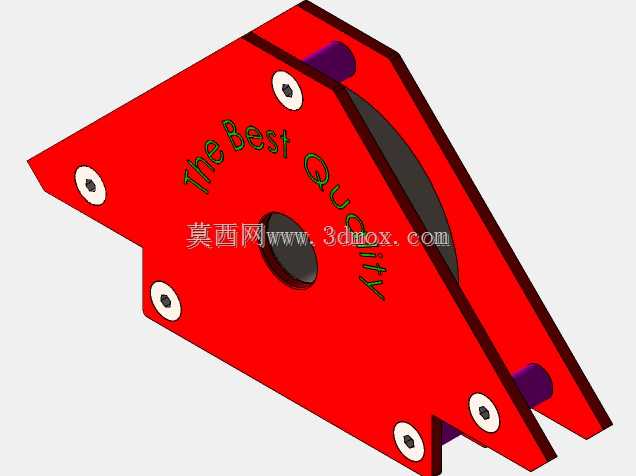

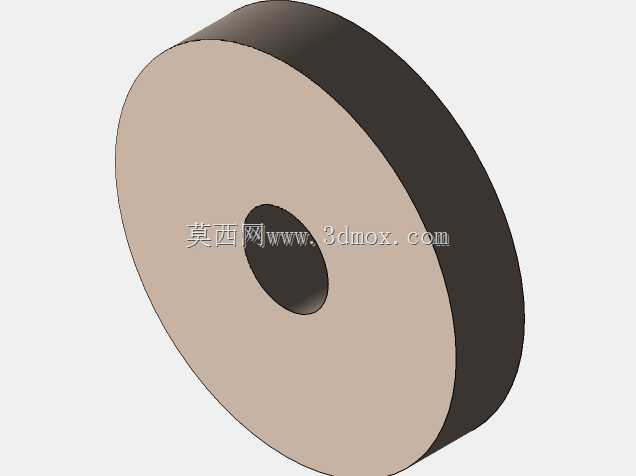

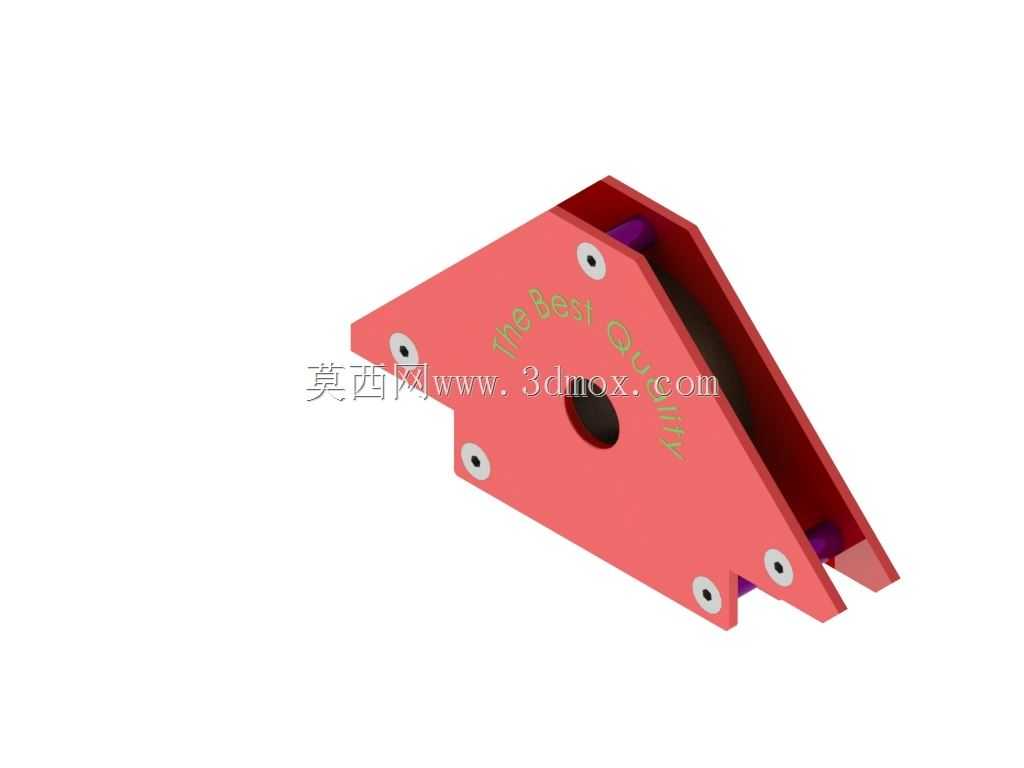

在钢结构小件焊接、五金框架拼接、钣金构件组对的现场作业场景里，这类磁吸角焊定位件是一线焊工手边常备的辅助工装，能省去大量临时点焊定位、拉尺测量角度、扶持待焊工件的繁琐步骤，大幅降低组对环节的人工劳动强度。从结构设计逻辑来看，该工装采用对称三角式壳体结构，内部嵌装强磁永磁体，壳体外露的多个平直工作面分别对应45度、90度、135度等焊接作业中最常用的组对角度，作业时只需将对应角度的工作面贴合在两块待焊接的金属工件接缝处，依靠磁吸力即可牢牢吸住待焊工件，让两块工件保持固定的夹角姿态，焊工无需额外扶持即可直接开展焊接作业，避免人工扶持带来的角度偏移、接缝错位问题。壳体上开设的多个沉头安装孔，一方面用于固定内部磁体与外部壳体的连接，保证工装整体结构强度，避免反复吸附磕碰导致壳体开裂、磁体移位；另一方面也可在需要长期固定定位工位的场景下，通过螺丝将工装临时锁止在焊接工作台上，拓展其使用场景。工装的边角做了圆弧过渡处理，避免作业过程中尖锐边角划伤操作人员，同时壳体采用导磁金属材质制作，既能将内部磁体的磁力均匀传导到各个工作面上，保证吸附力足够稳定，又能隔绝焊接飞溅的高温焊渣直接接触磁体，防止高温退磁影响工装使用寿命。从安装边界来看，该类工装属于小型手持辅助工装，整体尺寸适配常规厚度3mm以内的钣金件、小型角铁、方管的组对作业，工作面的平面度公差控制在0.1mm以内，角度公差控制在±0.5度范围内，能够满足普通民用五金、小型钢结构件的焊接精度要求，作业完成后只需稍用力即可将工装从工件上取下，不会在工件表面残留难以清理的附着物，相比传统的螺栓压紧式角焊夹具，无需反复拧动紧固件，单步定位时间可缩短80%以上，尤其适合小批量多品种的焊接加工场景，在门窗框架焊接、小型设备支架组对、铁艺构件加工等场景下都能发挥稳定的定位作用。设计时特意将磁体的吸附力做了梯度匹配，既保证定位时工件不会因为轻微触碰发生移位，又不会因为磁力过大导致取下困难，甚至带歪已经点固的工件，壳体表面的标识清晰标注了各个工作面对应的角度，作业人员无需额外测量即可快速选对定位面，减少现场判断的失误率。
