光伏组件安装用太阳能中夹持紧固构件

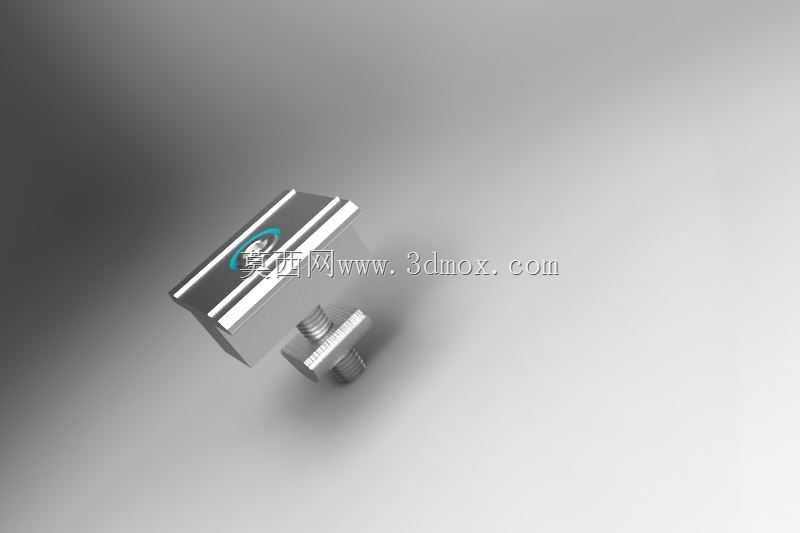

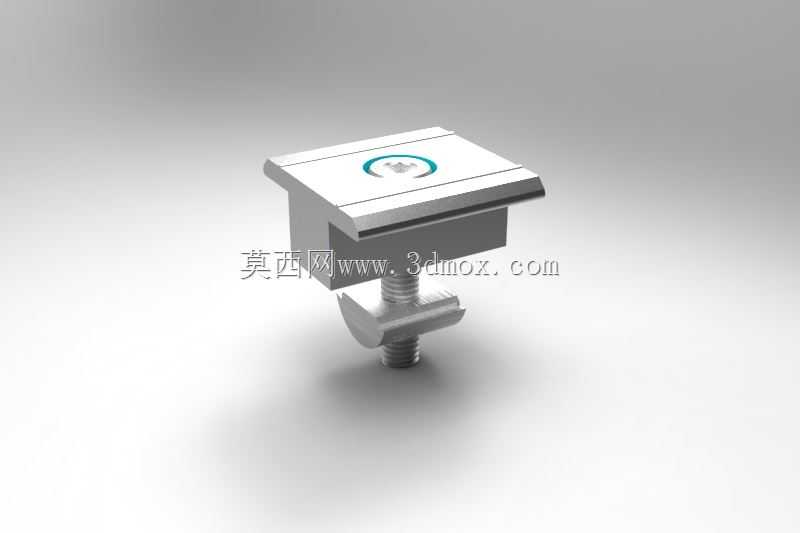

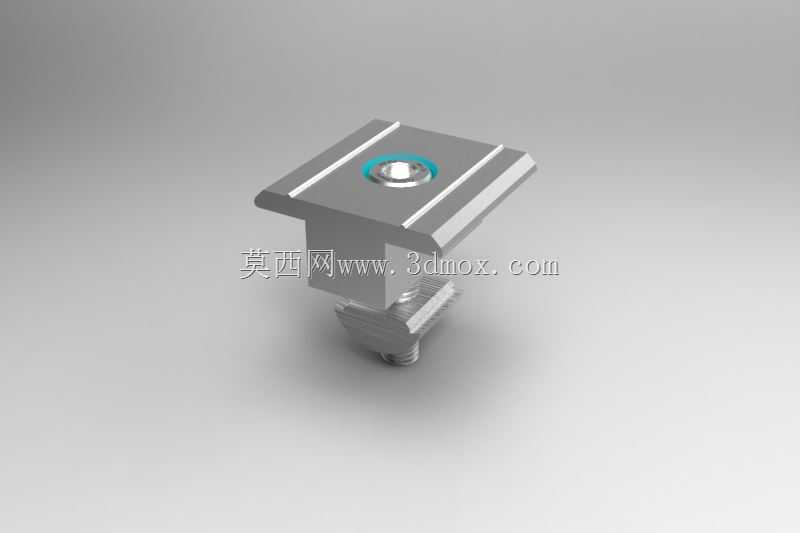

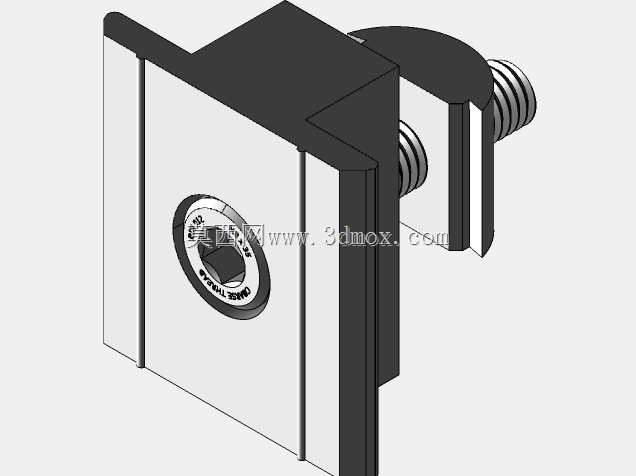

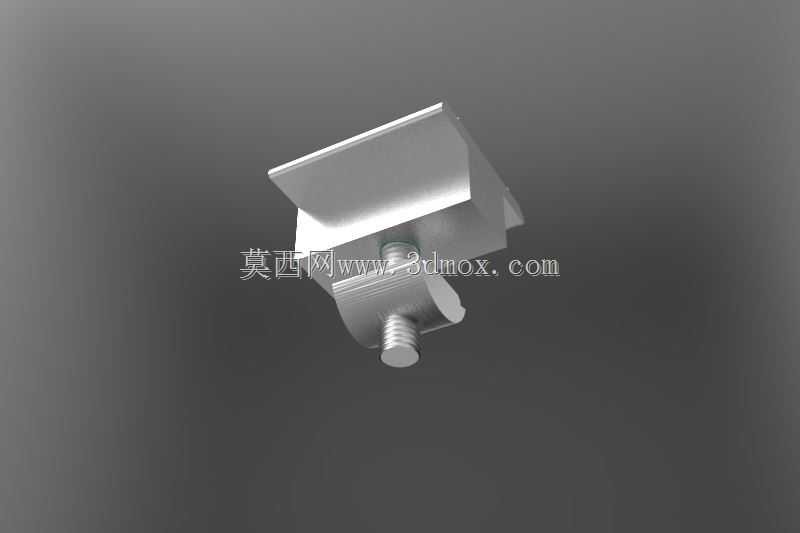

在分布式光伏与集中式光伏电站的现场安装环节，组件排布的中间位置固定一直是影响阵列整体抗风载、抗形变能力的关键节点，这款中夹持构件正是针对该场景设计的专用连接件，主要用于相邻两块太阳能电池板边框的衔接压紧，替代传统的边压单侧固定方案，让相邻组件共享一套压紧结构，既减少支架上的紧固件排布密度，也能保证两块组件的压紧力均匀一致，避免长期户外使用后出现单侧边框翘起、密封胶条受力不均漏水的问题。从结构设计逻辑来看，该构件采用压块与T型螺栓组合的分体式结构，上部压块的接触面做了与光伏电池板边框棱边匹配的台阶式卡位，安装时压块的下沿刚好卡入边框预设的安装槽内，不会出现压块偏移划伤面板玻璃的情况，压块上表面的环形标识槽可辅助安装人员快速对位，保证每一套夹持件的安装位置偏差控制在允许范围内。下部的T型螺栓可直接嵌入光伏支架的C型槽导轨内，无需额外打孔，配合翼型螺母即可实现徒手预紧，后续用定扭矩扳手锁紧到标准力矩值即可，整套安装流程无需复杂工装，单节点安装耗时比传统打孔固定方案缩短近六成。在安装边界与尺寸适配性上，该夹持件的压块宽度经过精准核算，刚好覆盖相邻两块组件边框的搭接宽度，不会超出组件边框的外沿影响后续排水槽的安装，螺栓长度适配市面上主流厚度的光伏支架导轨，预留的螺纹调节余量可兼容不同边框厚度的常规晶硅组件，无需针对不同组件型号单独更换配件。设计阶段还充分考虑了户外长期使用的耐候性，压块与螺栓的接触位置做了防松咬合齿，锁紧后齿面嵌入导轨与压块的接触面，即使在强风带来的持续微振动工况下，也不会出现螺母回松、夹持力下降的问题，压块的边角全部做了圆角钝化处理，避免安装过程中划伤施工人员的手套或组件边框的阳极氧化层。实际现场使用中，该类中夹持构件通常布置在每块组件的上下横向支撑位置，配合两端的边压块形成完整的组件固定体系，相比单侧压接的固定方式，这种中夹结构能让组件边框的受力点分布更均匀，在积雪荷载、温度形变带来的应力释放过程中，应力可通过夹持件均匀传递到支架导轨上，减少边框局部应力集中导致的组件隐裂风险。
