金属板多工位级进转移冲压模具结构

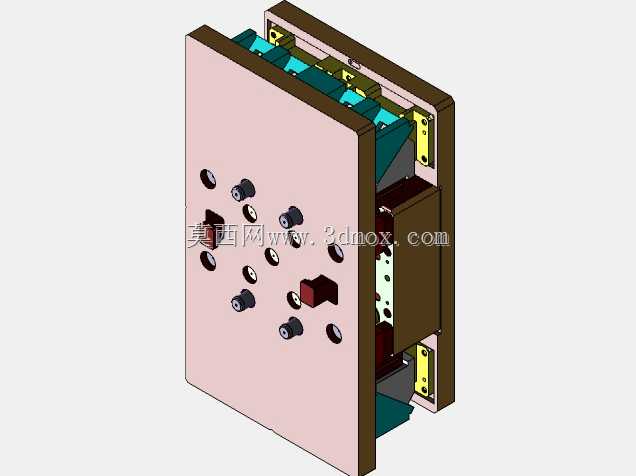

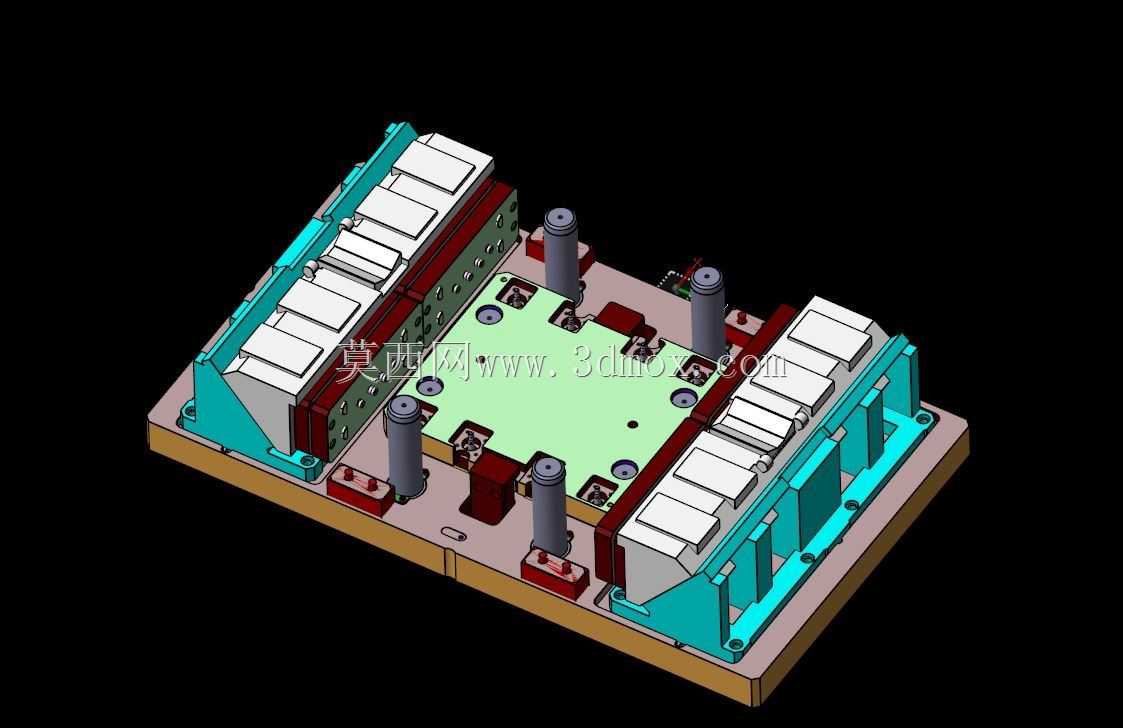

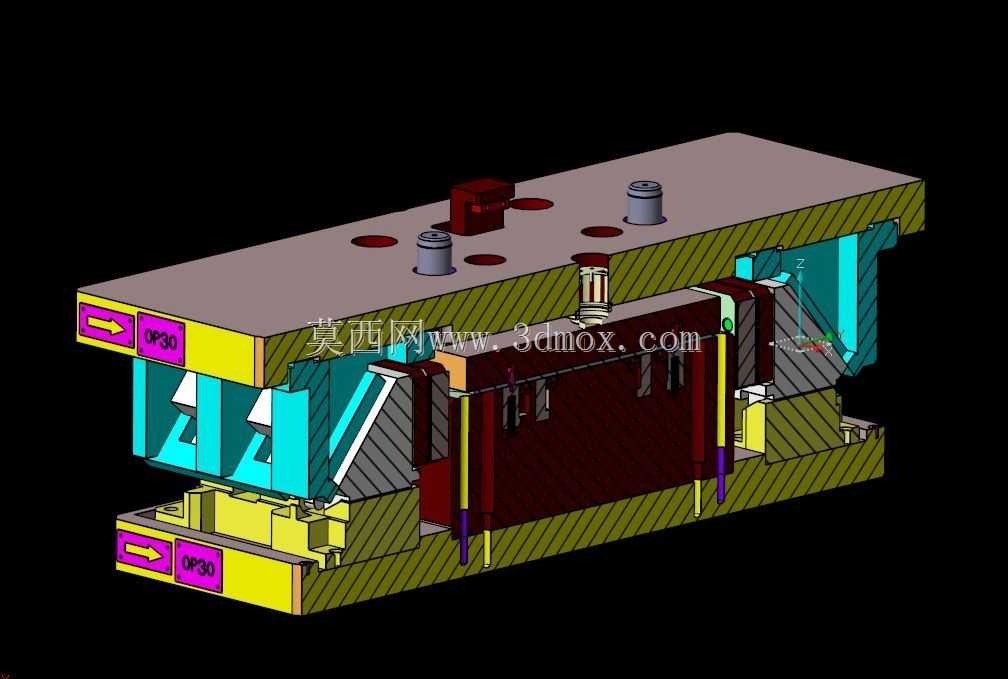

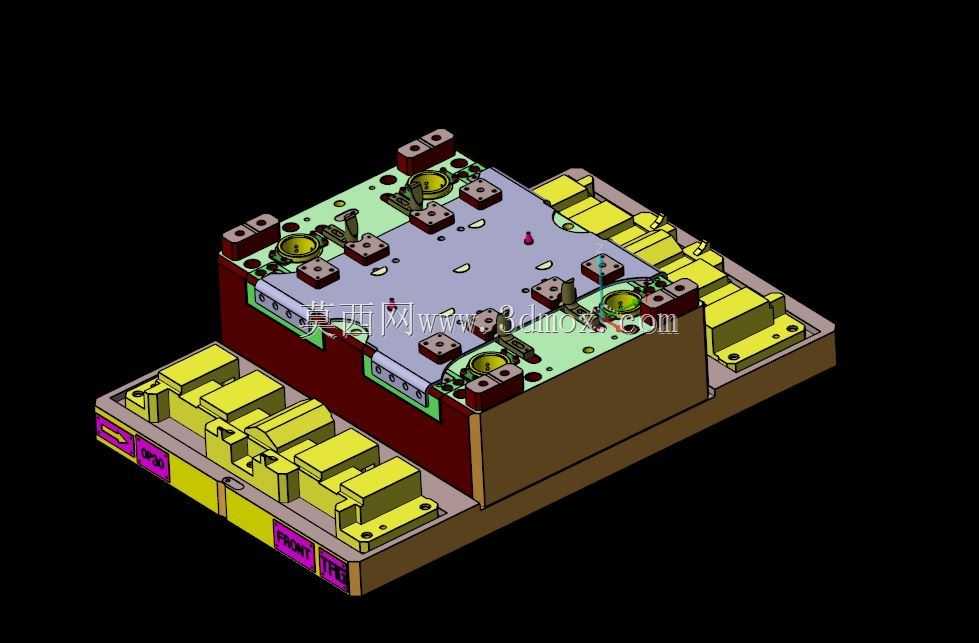

这套转移模主要面向金属薄板连续冲压加工场景，多用于五金零部件批量冲压生产环节，适配常见的开式、闭式机械压力机安装使用，可在单台压力机行程内完成多道冲压工序的同步加工，减少工件在不同工位间的二次定位误差，提升大批量冲压件的尺寸一致性。从结构布局来看，该模具采用上下模分体式模架设计，上模座通过模柄与压力机滑块连接，下模座通过压板螺栓固定在压力机工作台面，模架内置导柱导套副做滑动导向，保证上下模合模过程中的运动同轴度，避免凸凹模出现啃模、错位问题。模具内部集成了多组斜楔侧抽芯机构，可在合模过程中完成侧向冲孔、折弯工序，无需额外配置侧冲动力单元，压缩模具整体安装空间，适配工作台面尺寸有限的中小型压力机。卸料结构采用弹性卸料板设计，内置矩形弹簧提供卸料力，冲压完成后可及时将卡滞在凸模上的板料脱出，避免带料问题影响连续送料节奏。送料方向沿模具长度方向布置，两端设置导料板对金属卷料做侧向限位，保证每步进给的位置精度，工位间设置浮料顶杆，将冲压后的带料抬离凹模面，避免送料过程中板料下表面被凹模刮擦产生划痕。设计过程中针对不同冲压工序的力值做了匹配计算，冲孔工位的凸模采用快换式固定结构，刃口磨损后可快速拆卸更换，无需拆解整套模具，减少产线停机维护时间。成型工位的凹模镶件采用硬质合金材质，提升刃口耐磨性能，延长模具连续冲压的使用寿命。模具的闭合高度、安装孔位均按照通用压力机的参数范围做适配，安装时无需额外加工过渡垫板，可直接固定在压力机台面上，适配多数五金冲压车间的现有设备条件，可用于生产各类小型金属结构件、家电五金配件、电子金属支架类产品，单套模具即可完成冲裁、折弯、成型等多道工序，替代多套单工序模具的生产配置，降低车间模具存放成本与工件周转损耗。
