定位销孔垂直面尺寸检测控制装置

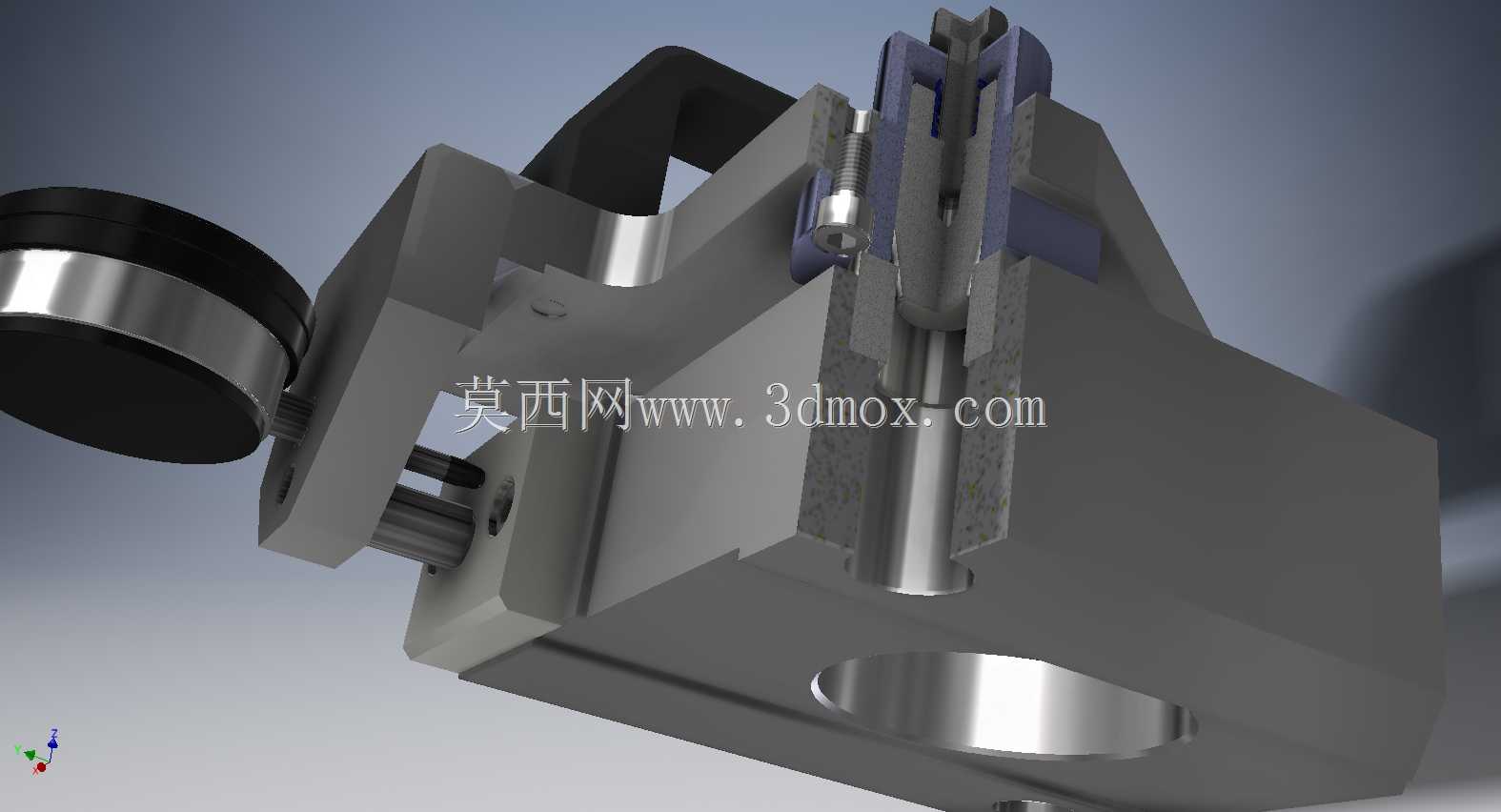

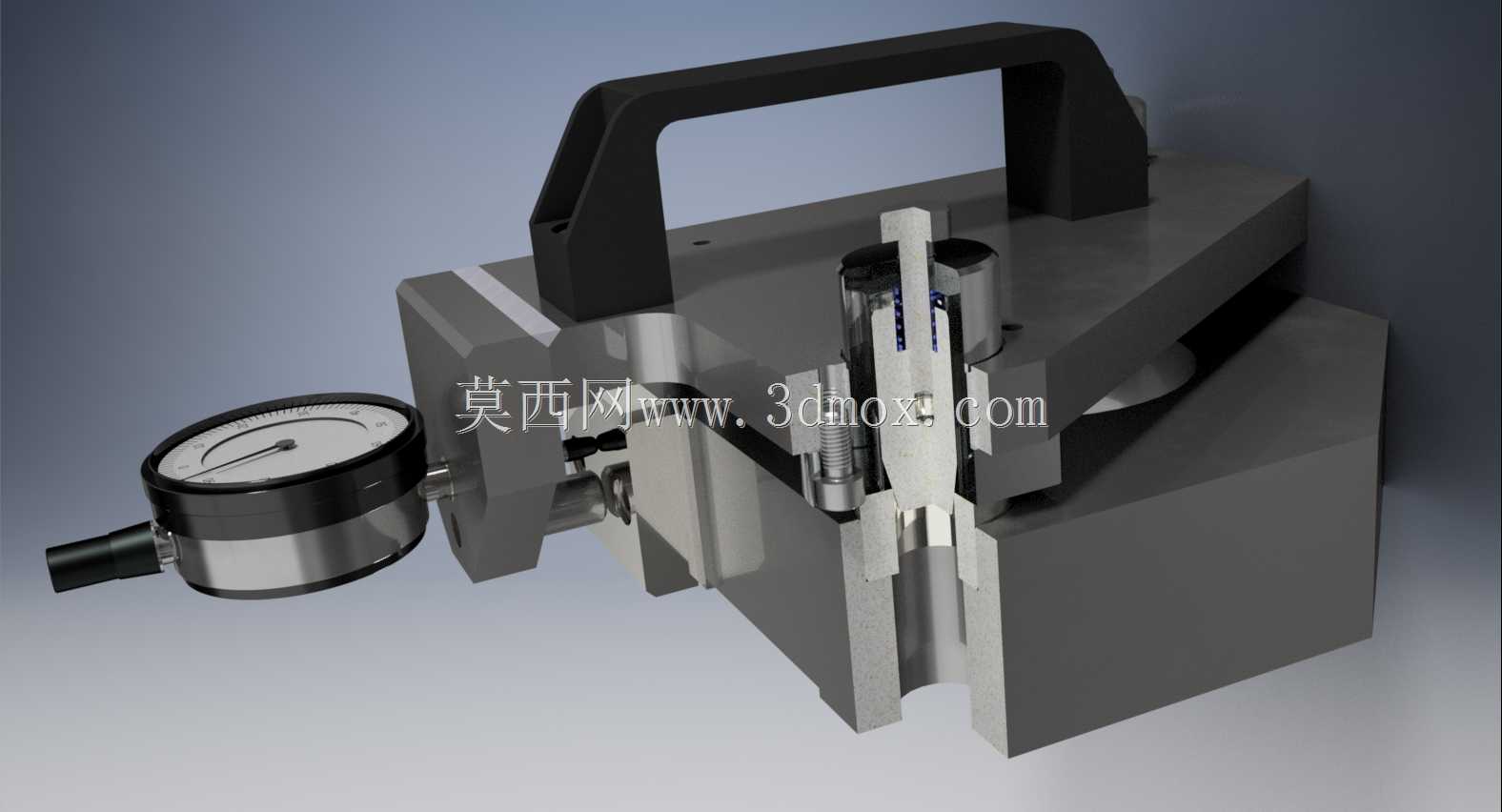

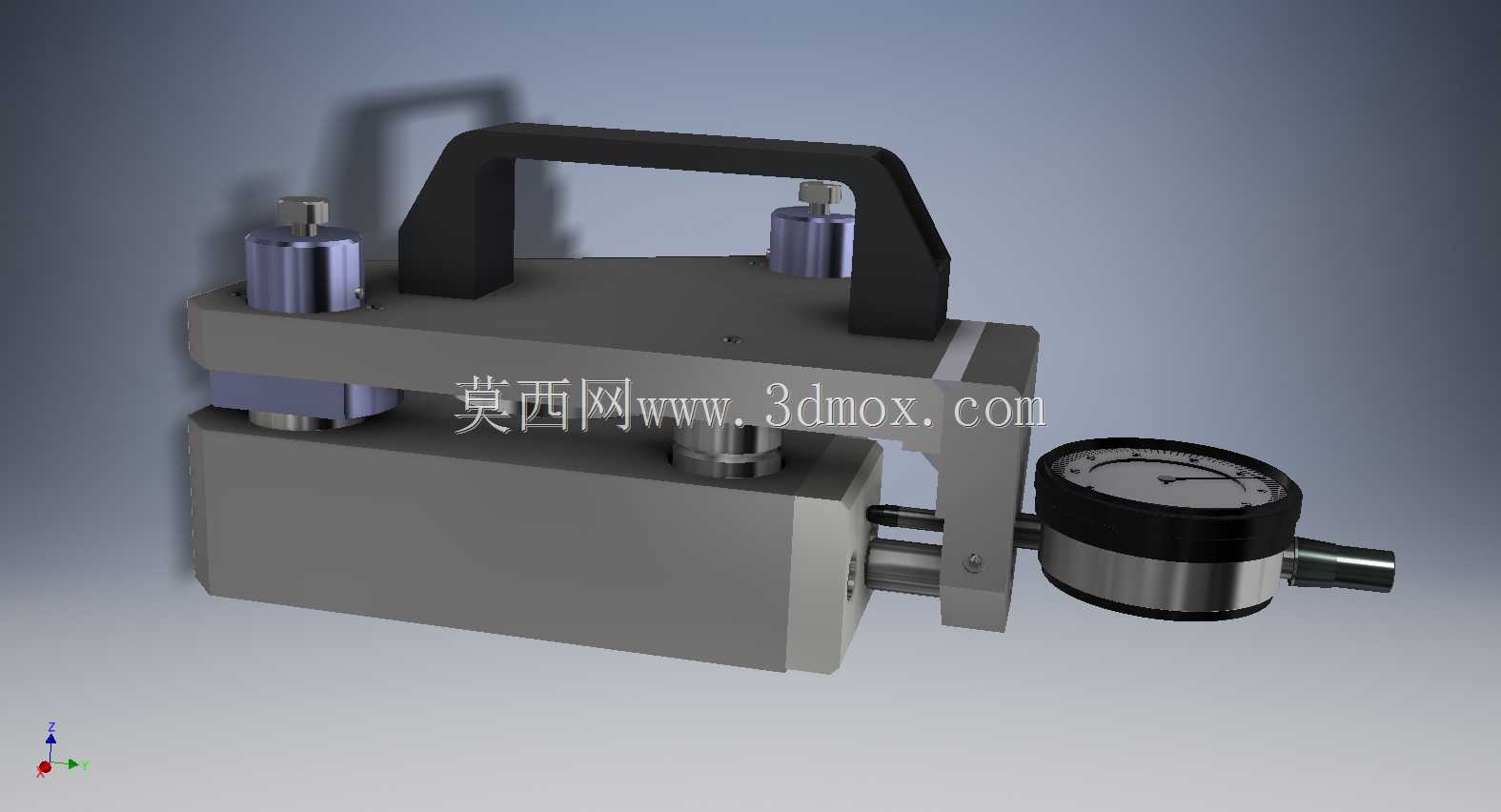

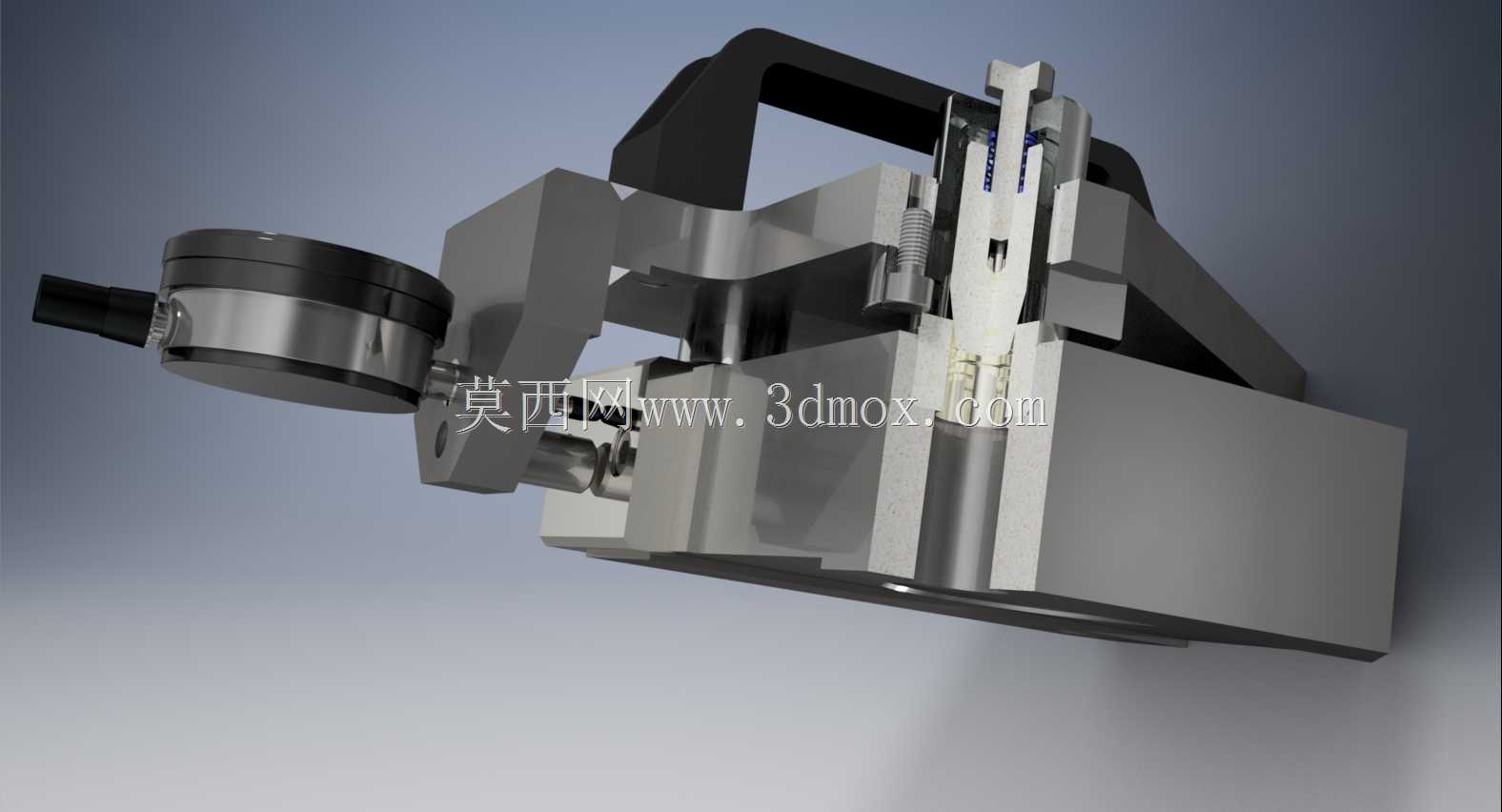

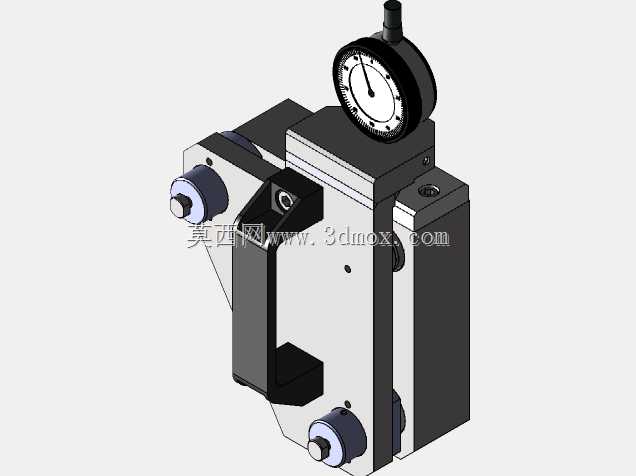

在精密零部件批量加工的产线终检环节，以及机加工车间的工序间尺寸巡检场景中，这类针对定位销孔到垂直面尺寸的检测控制装置，是替代传统卡尺、高度尺手工测量的核心检具，能大幅降低人工测量的读数误差，提升检测一致性。整套装置以厚重的铸铁基座作为承载主体，基座底面经过精磨处理，平面度控制在0.01mm以内，可直接平稳放置在大理石检测平台或机床工作台面上，无需额外调平即可开展检测作业，基座的整体安装边界控制在300mm×200mm范围内，自重约12kg，既保证了检测过程的结构稳定性，不会因为手部施力产生形变偏移，也方便质检人员在不同工位间转移使用。装置顶部设置了一体化的U型绝缘提手，握持弧度贴合手掌形态，转移时不会与基座上的检测组件发生干涉。检测执行端采用杠杆百分表作为读数单元，表体通过可调式锁紧夹块固定在横向滑移导轨上，夹块可沿导轨做横向位置调整，也可绕锁紧轴做小角度偏转，适配不同伸出长度的定位销检测需求，百分表测头采用硬质合金材质，耐磨性能优异，长期反复接触工件销孔内壁也不会产生测头磨损导致的测量偏差。定位基准端采用与工件定位销孔公差匹配的弹性插销结构，插销插入销孔后可自动定心，消除销孔与插销之间的配合间隙带来的测量误差，插销旁侧设置的垂直定位靠面经过高频淬火处理，表面硬度达到HRC58以上，长期与工件基准面贴合也不会出现压痕或磨损，保证定位基准的精度持久性。设计过程中优先考虑了操作的便捷性，检测时只需将工件放置在基座定位区域，将弹性插销插入工件定位销孔，推动工件使垂直基准面与靠面完全贴合，即可直接从百分表表盘读取尺寸偏差值，整个检测流程单步耗时不超过10秒，相比传统手工测量效率提升6倍以上。装置的滑移导轨采用燕尾槽结构，配合间隙调整螺钉，可根据使用磨损情况随时调整导轨配合松紧度，避免长期使用后出现导轨窜动影响测量精度，所有外露的金属结构件都经过发黑防锈处理，可适应车间多油污、多切削液的复杂使用环境，不会因为短期受潮或接触切削液出现锈蚀卡滞问题。
