手动螺旋式机械千斤顶结构设计

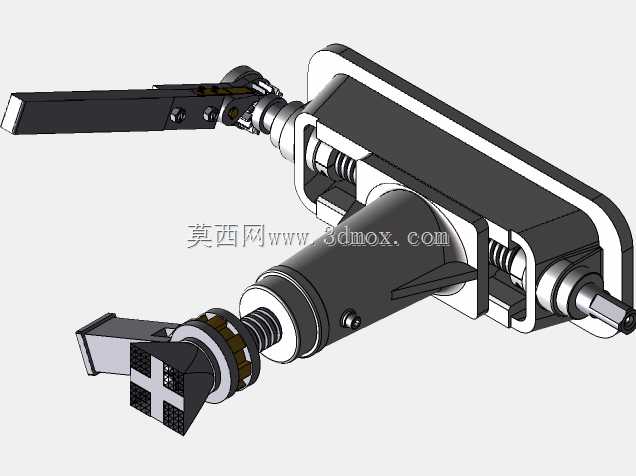

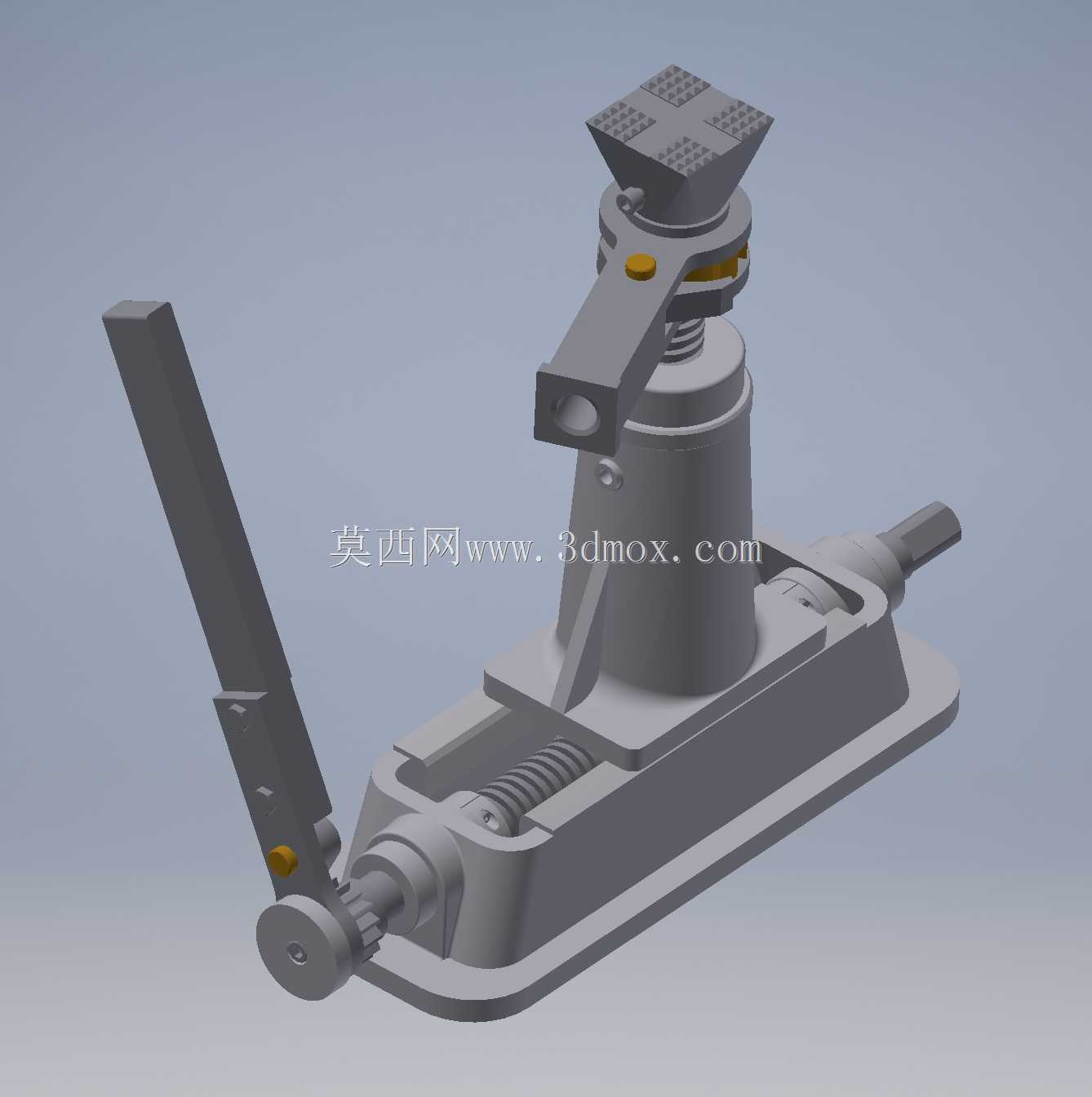

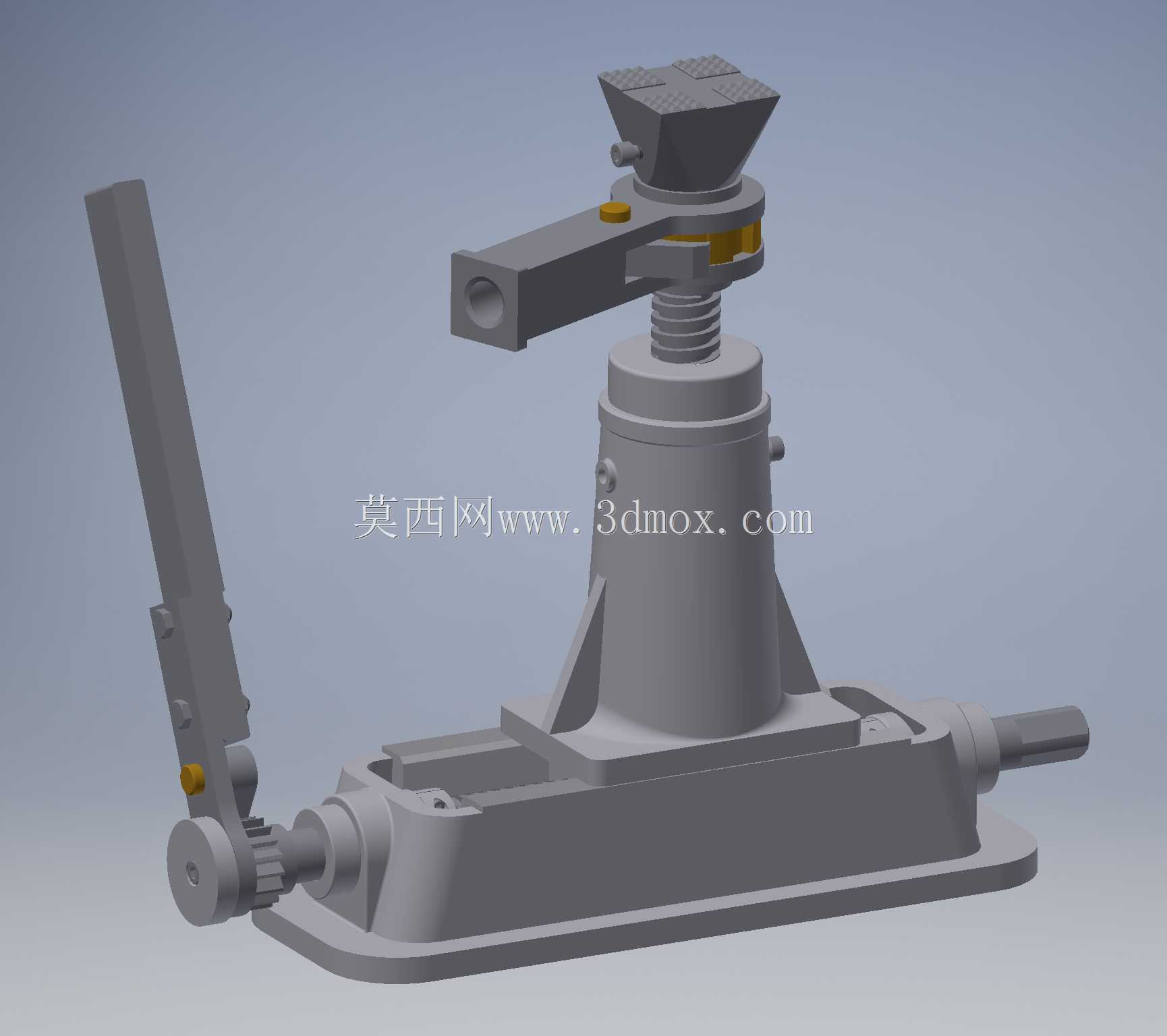

日常设备检修、重型构件微调对位场景里，这类手动螺旋千斤顶的使用频率远高于同吨位液压类产品，核心原因是其无密封件依赖、不存在长期静置泄压风险，在无外接动力的野外作业、狭小工位顶升场景下适配性更强。从结构设计逻辑来看，整套机构以梯形传动螺杆作为核心传力部件，相比滚珠丝杠结构，梯形螺纹的自锁特性可以在任意顶升高度实现位置锁止，无需额外加装制动结构，配合侧置的棘轮扳动输入结构，操作人员可以在扳手摆角受限的工位上，通过小角度反复扳动实现连续顶升，避免了传统直柄摇杆需要整周回转带来的空间干涉问题。底座采用一体化铸造成型的宽幅支撑结构，底部平面度控制在0.2mm以内，接触面积经过承压验算，在额定载荷下不会出现地面压溃或本体倾覆风险，顶升端的承托头表面加工有交叉防滑齿槽，与被顶升构件的金属接触面接触时可以提供足够摩擦力，防止顶升过程中构件滑移。整套传动结构的受力路径经过优化，棘轮机构的棘爪采用弹簧顶紧结构，扳动过程中可以自动实现单向啮合，反向扳动时不会带动螺杆回转，操作人员可以根据作业空间选择从侧方输入轴或者上方摇杆位置施加作用力，两种输入路径最终都通过锥齿轮副将扭矩传递到主顶升螺杆上，适配不同工位的操作空间限制。设计过程中对各部件的安装边界做了明确约束，底座安装孔位预留了地脚固定的螺纹接口，在长期固定工位使用时可以通过螺栓将底座与作业平台刚性连接，进一步提升顶升作业的稳定性；螺杆的行程限位通过轴肩与底座内腔的台阶面配合实现，顶升到达极限高度时会自动机械锁止，避免螺杆脱出造成安全事故。各转动配合面都预留了润滑脂加注通道，日常维护时无需完全拆解结构即可完成润滑保养，相比液压千斤顶需要定期更换密封件、补充液压油的维护需求，这类纯机械结构的维护成本更低，在仓储物流、设备安装、车辆应急维修等场景下，能够稳定提供数吨级的顶升力输出，且可以长时间保持顶升位置无沉降，适合对位置保持精度有要求的构件对位作业。
