HobbyKing20HP等效无刷电机三维结构设计

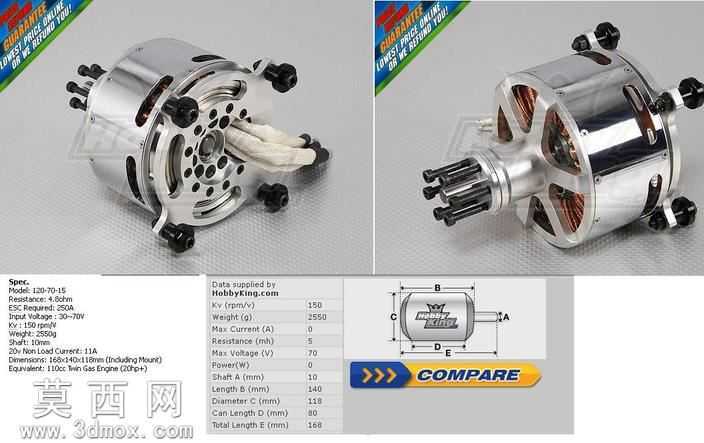

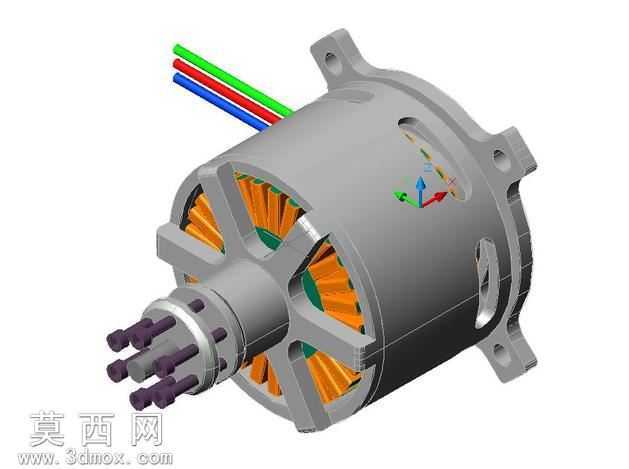

本模型为HobbyKing20HP等效无刷电机的三维数字化建模成果，建模过程以公开可获取的产品实拍影像为参考依据，在保证整体安装尺寸、核心外形轮廓符合产品实际规格的前提下，对部分难以从公开素材获取的细节结构做了等效化设计处理，整体模型可直接用于电力混合动力船等动力系统的装配适配、空间布局校验工作。建模阶段首先完成电机整体轮廓的草绘布局，以电机输出轴的中心轴线为全局设计基准，依次搭建前端输出安装座、定子绕组腔体、后端固定法兰的基础曲面框架，通过拉伸、旋转、阵列等基础特征命令完成主体壳体的实体构建，壳体上的四个带安装孔的固定支脚采用一体化建模方式，保证支脚与壳体主体的连接过渡自然，安装孔的位置、孔径尺寸均参考同功率等级无刷电机的通用安装标准设定，可满足常规机架的装配固定需求。内部结构部分，定子铁芯采用环形阵列特征构建，每一片定子冲片的叠压结构做了简化等效处理，绕组部分采用橙黄色哑光材质模拟绝缘漆包裹的铜线绕组，绕组与定子卡槽的配合间隙做了合理预留，还原无刷电机定子的典型排布结构；转子部分与输出轴做同轴配合设计，输出轴前端的多组接线端子采用深紫色硬质塑料材质模拟，端子的排布间距、突出长度均参考同规格电机的接线结构设计，尾部引出的红、绿、蓝三相动力线采用不同色彩的绝缘材质区分，清晰呈现无刷电机的三相接线特征。渲染阶段为不同部件匹配了对应的材质属性：电机主体外壳采用铸铝哑光金属材质，还原铝合金电机壳的细腻磨砂金属质感，表面做了轻微的做旧处理模拟实际产品的使用质感；输出轴采用抛光不锈钢材质，突出金属轴件的光亮耐磨特性；绕组部分的橙黄色材质调整了适当的粗糙度，避免出现过度反光的失真效果；三相引线分别匹配红、绿、蓝三色的软质塑料材质，还原动力线的绝缘外皮视觉效果。模型的坐标系参考通用三维设计软件的标准坐标系设置，三色坐标轴标识清晰，可直接导入各类三维装配场景中完成位置匹配。设计过程中重点保障了电机整体尺寸的准确性，对于公开资料未披露的细小工艺结构，在不影响整体装配精度、外观辨识度的前提下做了合理的等效优化，既保证了模型与原产品的视觉一致性，也让模型具备足够的工程参考价值，可直接用于动力系统的方案演示、装配干涉检查、教学演示等场景，适配电力混合动力船City-hopper的动力系统布局设计需求，能够为动力舱的空间排布、安装固定方式设计提供可靠的三维参考依据。
