博世款汽油车燃油泵三维结构设计

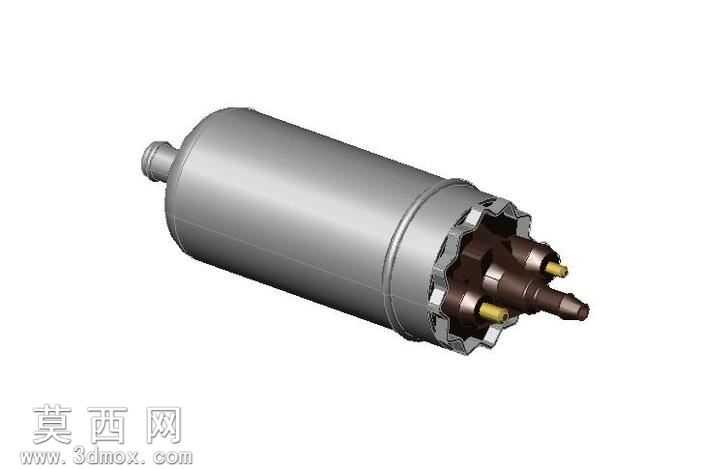

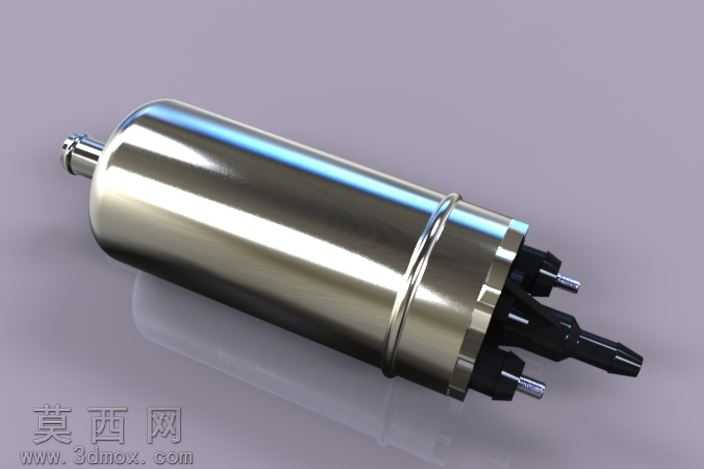

本作品为适配多数汽油欧盟车型的博世款酒吧燃油泵三维模型，建模过程严格遵循实物测绘尺寸与车用燃油泵的行业设计规范，完整还原了该款外置式燃油泵的全部结构细节。建模阶段以回转体特征为基础搭建主体结构，首先通过旋转凸台命令生成圆柱形泵体主外壳，外壳两端分别设计进油接口与出油端连接结构，进油端采用小直径外伸圆柱接头，匹配车用燃油管路的标准插接尺寸，外壳外壁做等壁厚处理，还原金属冲压壳体的均匀厚度特征，同时在壳体表面添加细微的拔模斜度，还原真实冲压件的工艺特征。出油端为模型的核心结构区域，采用多边形花键式锁紧端盖设计，端盖边缘做均匀分布的卡齿结构，每个卡齿的倒角、卡槽深度都严格参照实物比例建模，端盖中心集成三个不同功能的金属接头，分别对应出油、回油与压力检测接口，接头处做阶梯轴结构设计，还原接头的密封槽、插接锥面细节，接头与端盖的装配间隙做精准控制，还原真实产品的装配公差。模型内部的泵芯支撑结构、端盖与壳体的咬合限位结构都做了完整呈现，没有做简化省略，能够清晰展示燃油泵从进油、泵油到稳压输出的完整油路走向。材质渲染阶段，泵体主外壳赋予哑光银灰色金属材质，模拟铝合金冲压壳体的表面质感，添加细微的磨砂纹理与轻微的环境反射效果，还原金属壳体的真实触感；出油端接头与内部泵芯部件赋予深棕褐色金属材质，添加轻微的油污质感与使用痕迹，模拟长期接触汽油的金属部件表面状态；端盖卡齿边缘做轻微的倒角高光处理，还原机加工部位的金属光泽。设计过程中充分考虑了车用燃油泵的功能需求，整体结构紧凑，各部件的装配关系清晰，既可以作为汽车维修教学的演示模型，也可以作为汽车供油系统设计的参考素材，帮助设计者理解外置式燃油泵的结构布局与工作原理，模型的各特征参数可编辑，能够根据不同车型的适配需求调整接口尺寸与壳体长度，具备较高的实用参考价值。
