RC航模用外转子无刷电机三维建模设计

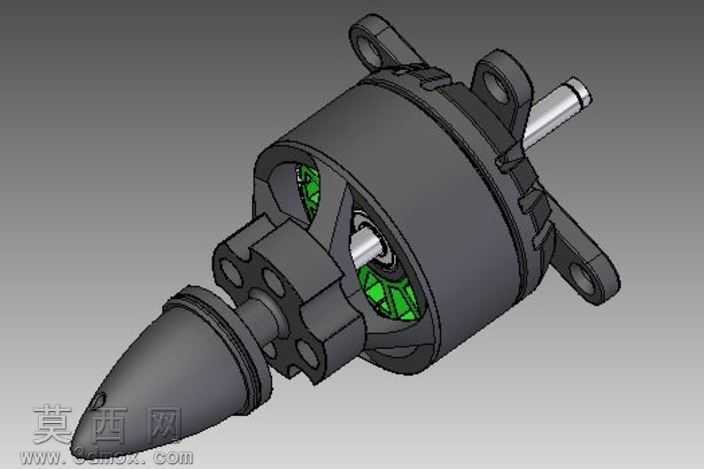

本模型为RC航模配套的外转子无刷电机三维设计成果，建模阶段采用Solid Edge完成全参数化特征构建，首先依据航模动力系统的安装尺寸规范，确定电机的核心安装基准：前端带定位孔的十字安装座、输出轴的同轴度公差、后端整流头的气动外形轮廓均通过草图约束完成基准定位，确保各部件的装配关系完全符合实际产品的配合要求。建模过程中对电机的细节结构做了完整还原：外转子壳体的散热开槽、定子绕组的排布间隙、输出轴的卡簧定位槽、安装座的沉头孔结构均通过拉伸、切除、阵列等特征逐一实现，未对结构做过度简化，完整保留了无刷电机的装配层级关系，可直接用于虚拟装配验证与运动仿真。材质渲染阶段针对不同部件匹配了对应的物理材质属性：外转子壳体采用哑光黑色硬质工程塑料材质，调整表面粗糙度参数模拟注塑件的细微磨砂质感；内部定子铁芯赋予深灰色金属材质，添加轻微的反光特性还原硅钢片的层压质感；输出轴采用抛光不锈钢材质，提高金属高光强度与反射率，还原金属轴件的光亮质感；前端整流头采用与壳体一致的哑光黑材质，同时添加细微的合模线细节提升真实感；绕组部分添加半透明的深绿色绝缘漆材质，模拟漆包线外层的绝缘涂层效果，整体渲染采用柔和的侧上方打光，搭配渐变灰色背景突出电机的轮廓层次，通过环境光遮蔽效果强化各部件的结构衔接关系，让模型的视觉呈现贴近实物拍摄效果。设计思路上围绕航模动力的实际使用需求展开：十字安装座的孔位间距适配主流固定翼航模的电机安装座标准，输出轴的直径与长度匹配常用螺旋桨的安装孔径，整流头的锥形外形经过气动优化，可降低飞行过程中的正面风阻，外转子的壳体开槽既满足电机高转速运转时的散热需求，也通过结构减重降低电机自身重量，提升航模的动力推重比。整体模型的结构逻辑清晰，各部件的尺寸比例协调，既还原了实物无刷电机的外观特征，也保留了核心结构的装配合理性，可用于航模动力系统的虚拟匹配验证、产品展示渲染以及相关结构设计的参考素材。
