小型C型夹持工装夹具结构设计

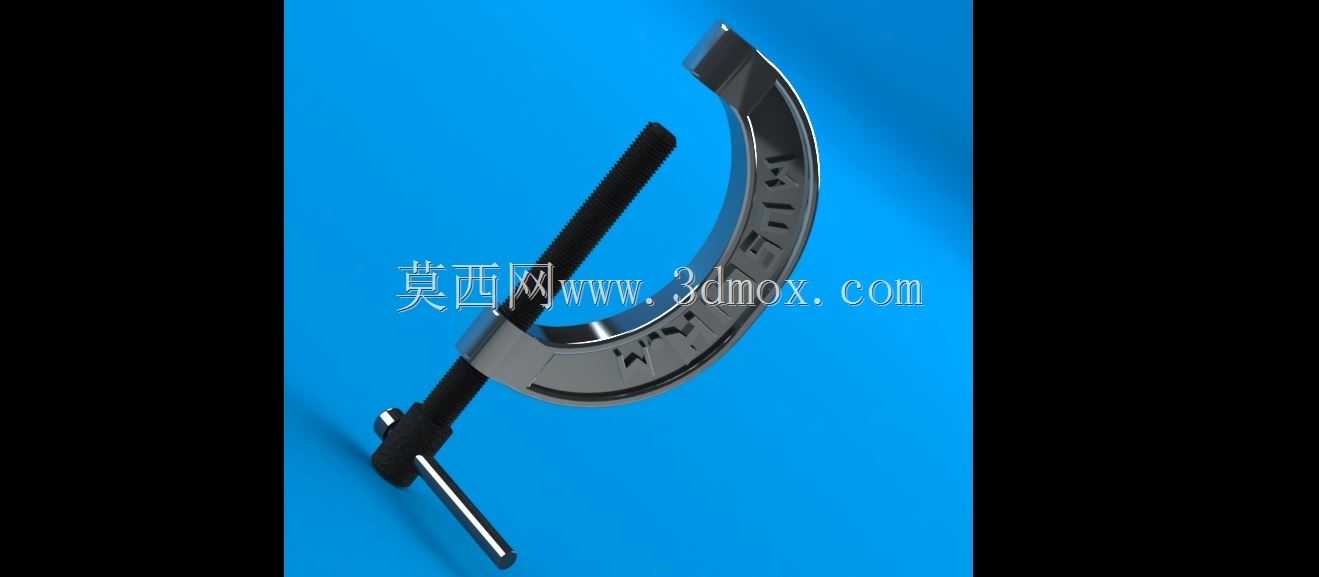

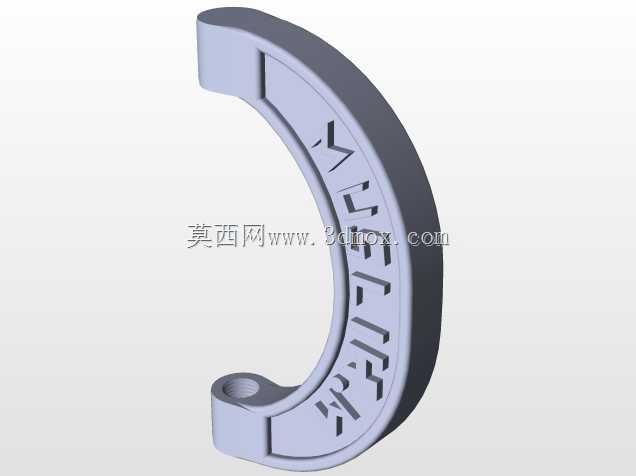

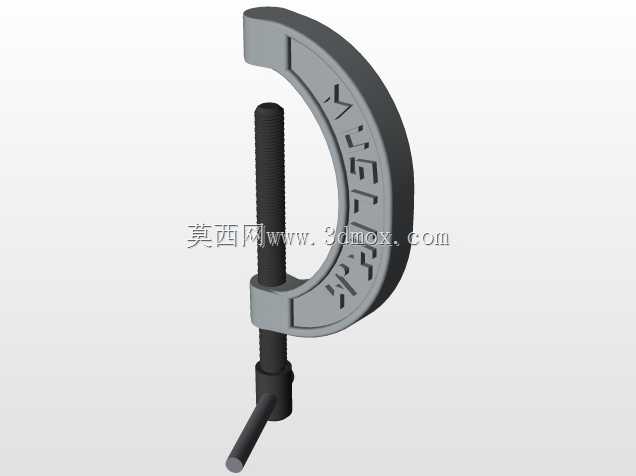

这款小型C型夹持工装，主要面向小件装配、维修工位的临时夹持固定场景，在电子元器件焊接、小零件粘接、精密小件打磨工序中，能够提供稳定的夹持力，避免工件在加工过程中出现位移、翘边问题，相比大型台钳，它的占用空间更小，可灵活放置在操作台任意位置，也可配合临时支架固定在垂直立面、机架侧边使用，适配多场景的零散夹持需求。从结构设计来看，整体采用半圆弧C型架作为主体受力结构，弧形架体内侧加工有连续的啮合齿槽，配合带防滑端头的调节螺杆，通过旋转螺杆尾部的手柄即可调整夹持开口范围，齿槽结构能够在螺杆锁紧后提供反向止退力，避免夹持过程中受振动出现松脱，螺杆端头采用硬质耐磨材质，接触工件的端面做了防滑纹理处理，既可以保证夹持摩擦力，也能减少对工件表面的压痕损伤。设计阶段优先考虑了操作的便捷性，调节手柄采用加长杆结构，操作人员无需借助额外扳手，徒手即可完成锁紧与松开动作，手柄表面做了滚花处理，沾有少量油污的情况下也能稳定施力。C型架的开口深度经过多轮场景验证，既能够满足常规厚度小件的夹持需求，也不会因为开口过深导致整体结构笨重，架体本身采用高强度合金材质一体成型，弧形过渡位置做了应力消除处理，长期满负载夹持也不会出现架体张开变形、断裂的问题。安装使用层面，这款夹具本身无需固定安装，可根据作业需求随时转移位置，自身重量控制在单手可轻松持握的范围，夹持作业时依靠C型架的下支撑面与螺杆端头形成两点夹持受力，对于异形小件，也可配合软质垫片使用，避免夹伤工件表面。在装配线的返修工位、实验室的样品制备环节、手工DIY的精密加工场景中，这类小型夹具能够替代大型台钳完成多数轻负载夹持作业，它的调节行程覆盖了常见小型工件的厚度范围，螺杆的进给螺距经过优化，既能够快速调整开口大小接近工件，也能在最终锁紧阶段实现微调，保证夹持力适中，不会因为施力过大导致薄壁工件变形。结构上没有多余的复杂零部件，日常维护仅需定期在螺杆啮合位置涂抹少量润滑脂即可，长期使用出现磨损后，螺杆部件可单独更换，降低了使用成本。架体外侧的刻度标识能够帮助操作人员快速判断当前开口尺寸，在批量夹持相同厚度工件时，可提前调整到对应刻度位置，提升重复作业的效率，夹持受力点与架体中心处于同一直线，锁紧过程中不会出现工件偏移、架体歪斜的问题，保证夹持定位的精度。
