托斯卡纳风格屋面雨水收集装置

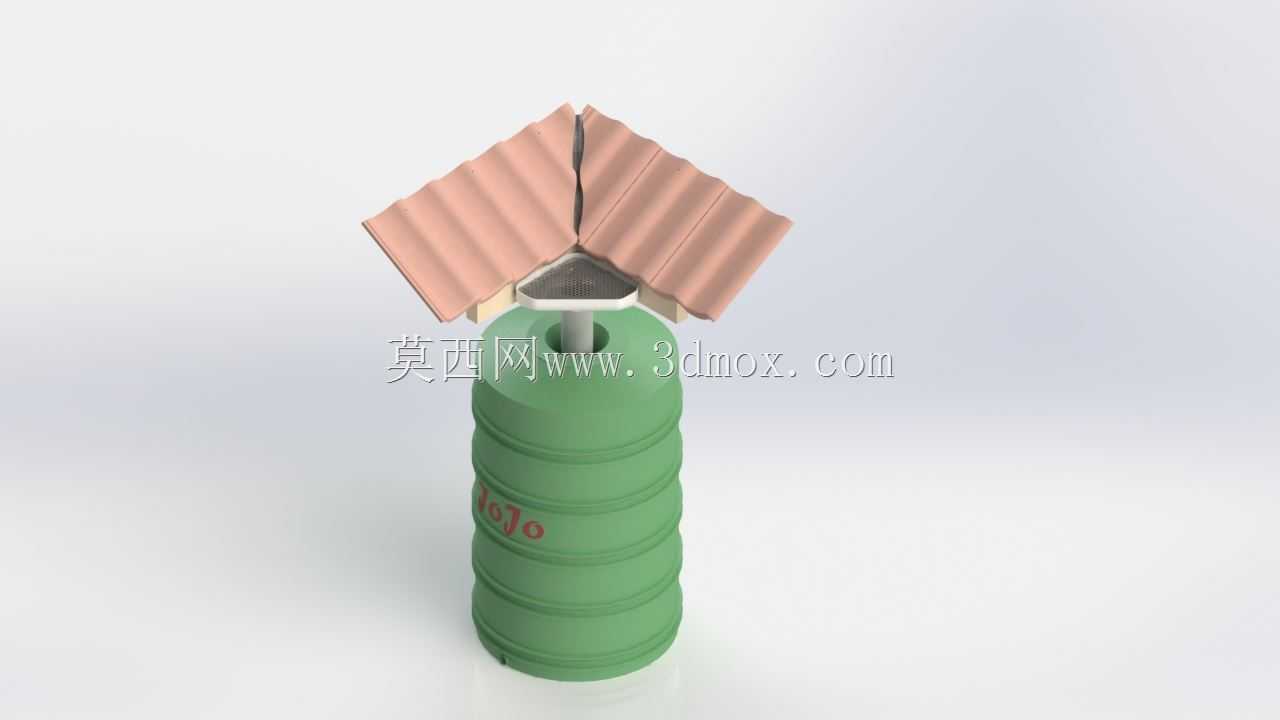

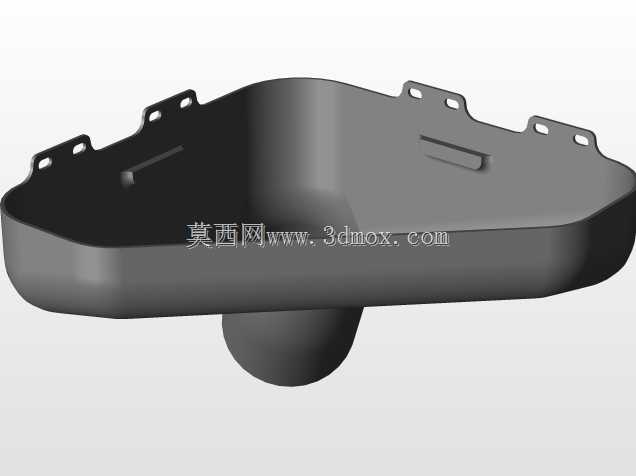

这款屋面集水装置主要适配陶土波形瓦铺设的坡屋顶阳角交汇区域，解决传统坡屋顶谷角位置雨水四散、无法定向归集的问题，在民用住宅、小型民宿的屋面排水及雨水回收场景中应用广泛，也可适配小型屋面雨水预热回收的供水系统，将汇集的雨水导入后续储水或换热单元。从结构设计来看，装置上部采用与波形瓦瓦楞完全契合的搭接翼缘，安装时可直接嵌入相邻两坡瓦面的接缝下方，无需额外裁切瓦件，翼缘边缘做了薄边倒角处理，能与瓦面下沿紧密贴合，避免雨水从搭接缝隙渗漏。中部的集水斗采用内凹弧面过渡，将三个方向汇流而来的雨水快速导入下部的储水连接段，斗内无直角死角，可减少落叶、泥砂淤积堵塞的概率，日常无需频繁开盖清理。下部的圆柱形储水段外壁做了多道环形加强筋，既提升了筒体的抗侧压强度，也能在安装时通过喉箍快速对接不同管径的下水管道，适配常规家装给排水管材的尺寸公差。安装边界上，装置整体高度适配常规波形瓦的铺设厚度，上部翼缘的展开宽度刚好覆盖两坡交汇的谷角区域，不会突出瓦面影响屋面整体外观，安装时仅需在谷角位置预留对应管径的穿板孔洞，将装置下部筒体穿过屋面板后做好密封处理，再把上部翼缘压在瓦件下方即可完成固定，无需额外设置复杂的固定支架。在功能层面，装置可将屋面汇集的雨水全部定向导入储水或排水管道，避免雨水沿屋面板缝隙渗入墙体，同时针对热水供应场景，集水段可预留换热接口，将夏季屋面被阳光加热的雨水导入换热单元，辅助提升生活用水的初始温度，降低热水制备的能耗。设计过程中充分考虑了户外使用的耐候需求，整体结构无尖锐凸起，不会破坏瓦面的防水涂层，各过渡段均做了圆弧处理，减少雨水流动时的阻力，即使在大暴雨天气下也能快速排走汇水，不会出现斗内积水漫溢的情况。
