重载立式双轴齿轮传动支撑机架结构

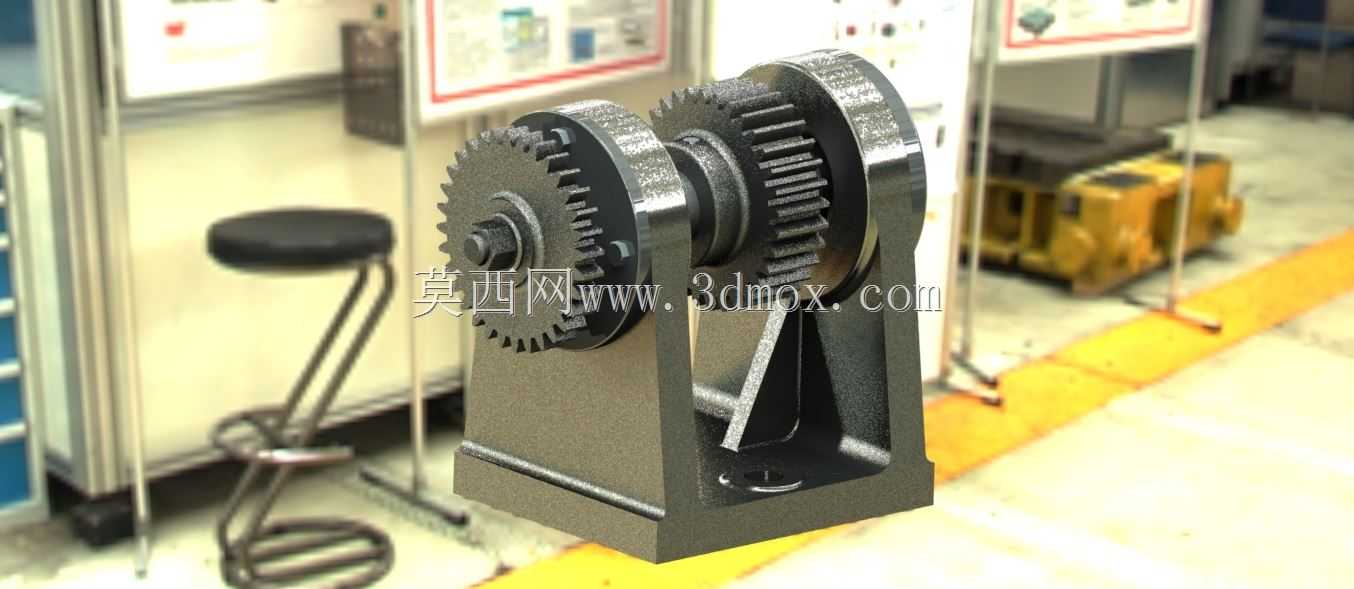

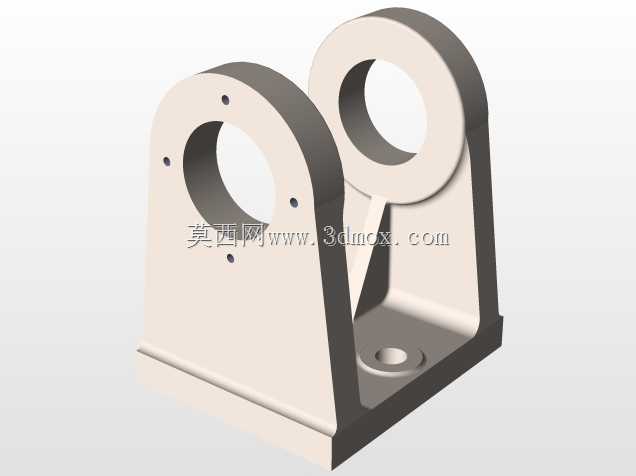

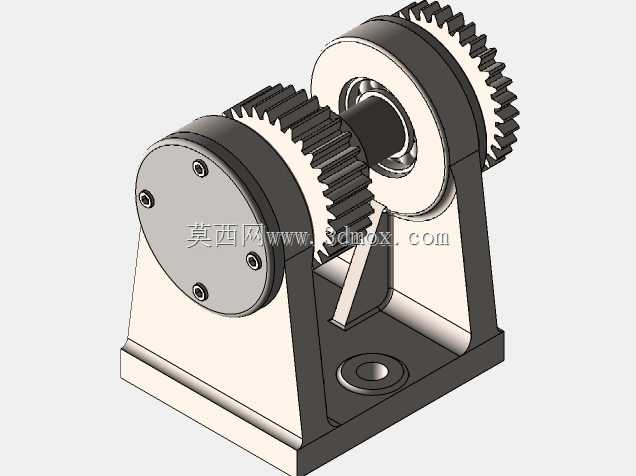

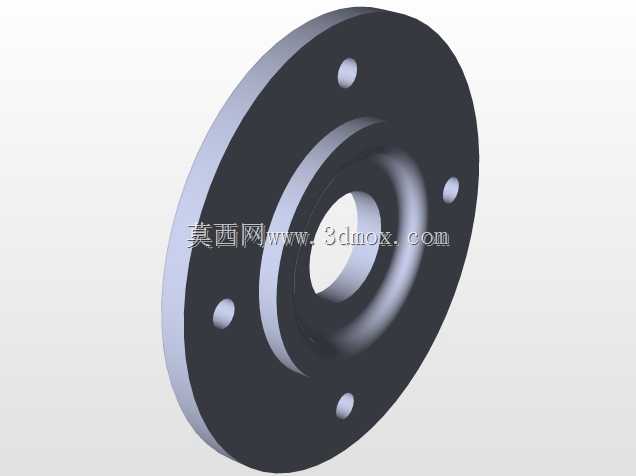

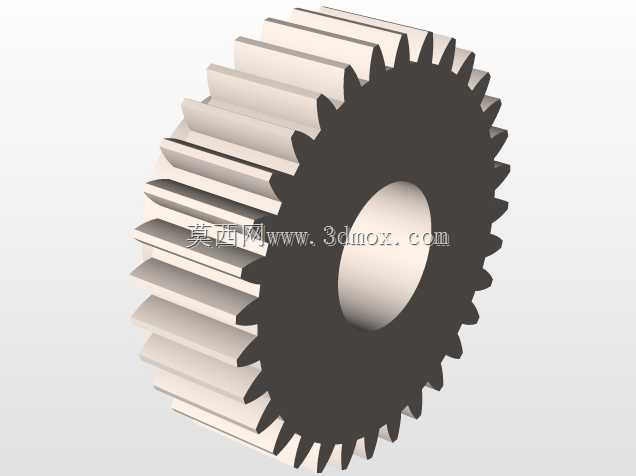

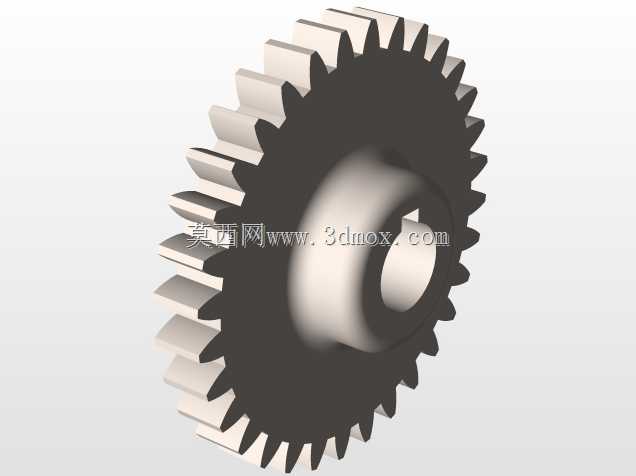

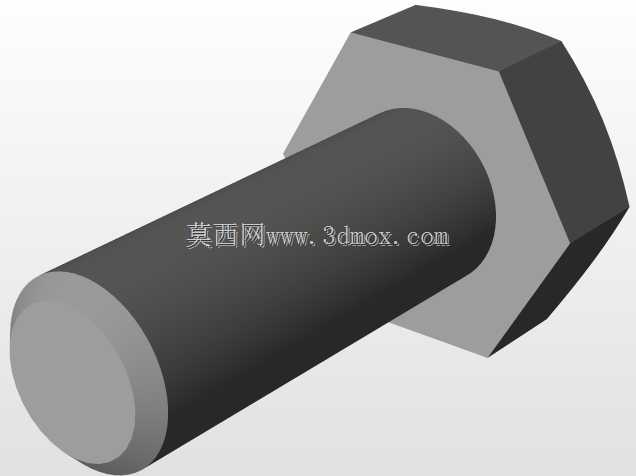

在重载工业传动场景中，这类立式双轴齿轮支撑结构常被用于车间输送线、小型冶金辅机、建材加工设备的动力传递环节，承担着固定齿轮轴系、保障啮合精度、隔绝传动杂质的核心作用，区别于同轴减速器的集成化设计，该结构更侧重开放式传动布局下的支撑刚性，适配需要定期检查齿面磨损、调整啮合间隙的运维场景。从功能特性来看，该机架采用一体式铸钢基座设计，底部预留的沉头安装孔可直接通过螺栓固定在设备安装平台上，安装面的平面度公差控制在0.05mm以内，避免轴系安装后出现偏载导致的齿面点蚀问题；两侧的支撑立板做了加厚处理，对应轴承安装位设计了镗孔基准，可适配深沟球轴承与圆锥滚子轴承两种安装方案，分别对应轻载高速与重载低速的传动需求；立板之间增设的三角加强筋并非冗余设计，是考虑到齿轮啮合时产生的径向分力会对立板形成持续的交变弯矩，加强筋的位置刚好对应轴孔受力的法线方向，可将立板的形变量控制在0.02mm以内，保障齿轮啮合的侧隙稳定。设计过程中优先考虑了装配工艺性，机架顶部预留的开口宽度大于大齿轮的齿顶圆直径，装配时可先将齿轮与轴、轴承组装成轴系组件，再从上方整体落入机架的轴承孔位，无需从侧面强行穿轴，大幅降低了装配难度；齿轮的啮合中心距严格按照模数、齿数、变位系数计算得出，机架两轴孔的中心距公差取H7级，既保证齿轮传动不会出现卡滞，也不会因中心距过大导致齿侧间隙超差引发传动冲击。从安装边界来看，该结构的整体横向宽度适配多数中小型设备的安装梁间距，基座的安装孔位间距符合通用工业安装平台的T型槽间距标准，无需额外制作过渡连接板即可完成安装；机架的高度设计预留了齿轮下方的容屑空间，日常运维中产生的金属磨屑会直接落在基座底部的凹槽内，不会卡入齿轮啮合面，可延长齿轮的使用寿命。实际应用中，这类结构常搭配不同模数的齿轮组实现固定速比的动力传递，相比集成式减速箱，它的维护成本更低，齿面润滑可直接采用人工定期涂抹润滑脂的方式，无需设计复杂的油路循环系统，非常适合低速重载、运维条件有限的车间生产场景。
