金属棒感应加热垂直扫描工装结构

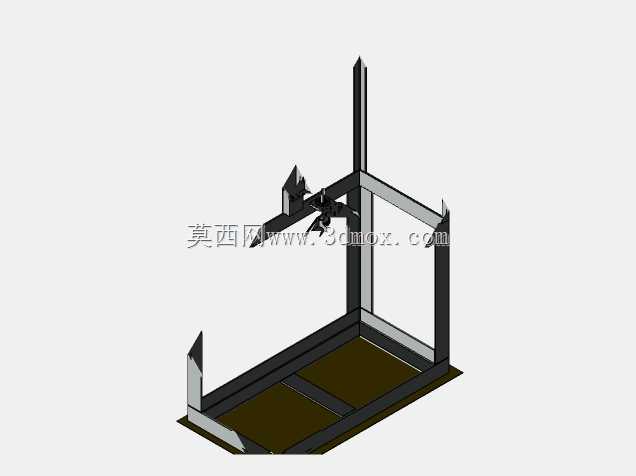

这套垂直扫描结构主要服务于金属棒材的感应加热工序，在金属棒料热处理、热锻前预热、表面淬火等生产场景中承担工件的承载与扫描进给功能，适配长径比偏大的圆棒、方棒类金属坯料的连续加热作业，可匹配不同功率的感应加热线圈完成匀速进给扫描，避免棒料局部过热或加热不均的问题。从结构设计来看，整体采用框架式方管焊接机架作为承载主体，底部设置带定位挡边的承托平台，用于放置待加工棒料的底端，平台表面做耐磨处理，可承受棒料放置时的冲击与长期摩擦损耗，机架后侧设置垂直布置的直线导向立柱，作为扫描机构的升降导向基准，导向副采用滑动配合结构，兼顾承载刚性与进给平顺性，可避免扫描过程中机构卡滞或抖动。扫描执行端设置在导向立柱的滑座上，搭载感应线圈的安装支架具备多维度调节余量，可根据棒料直径、加热区域宽度调整线圈与棒料表面的间隙，以及线圈的垂直高度初始位置，适配不同规格棒料的加热工艺要求。安装边界方面，机架底部的安装孔位按照车间常规设备安装间距设置，可直接固定在混凝土地面或者配套的设备工作台上，整体占地宽度适配常规1米以内长度棒料的垂直放置需求，垂直导向行程覆盖常规棒料的加热长度区间，无需额外加高机架即可满足多数中小规格金属棒的全段扫描加热需求。设计过程中优先考虑了作业过程的稳定性，框架式结构的斜向支撑筋布置在机架受力集中的转角位置，抵消滑座升降过程中产生的偏载力矩，避免长期运行后机架出现变形，底部承托平台的重心与导向立柱的中心在同一垂直平面内，棒料放置后整体重心落在机架支撑范围内，无需额外加装配重即可保证设备运行时的稳定性。扫描机构的驱动端预留了通用安装接口，可匹配丝杠传动、同步带传动等多种常规直线驱动方案，工厂可根据自身的加热进给速度要求、预算情况选配对应的驱动组件，无需对主体机架做二次改造。线圈支架的绝缘安装位做了隔离设计，避免感应加热过程中电流传导至机架引发安全隐患，所有结构棱角处均做倒钝处理，减少上下料过程中操作人员被划伤的风险。
