适配哈斯转台的轴类零件旋转夹持工装

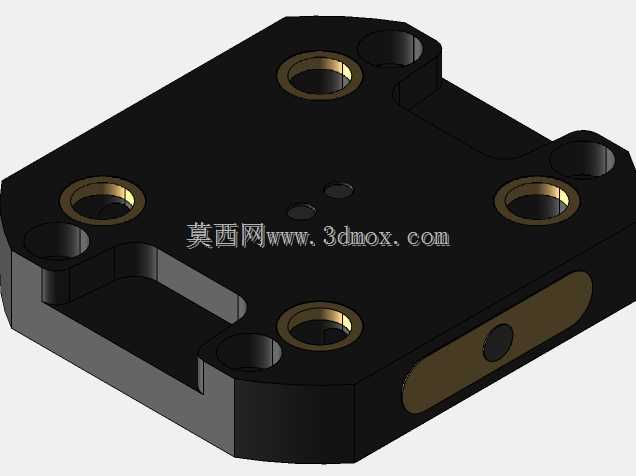

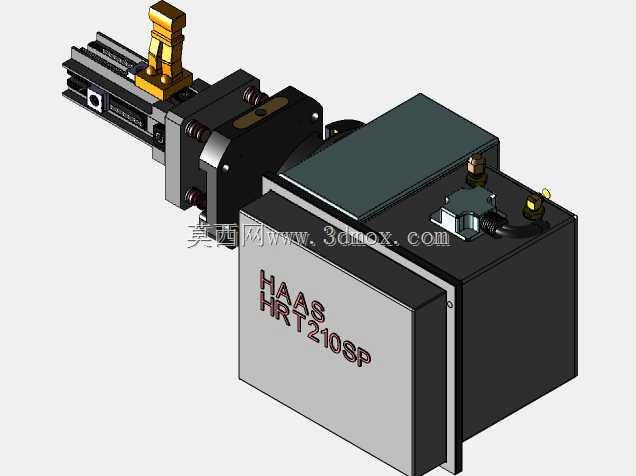

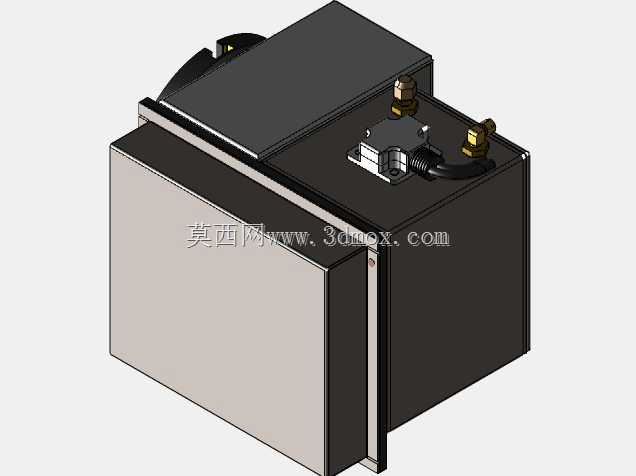

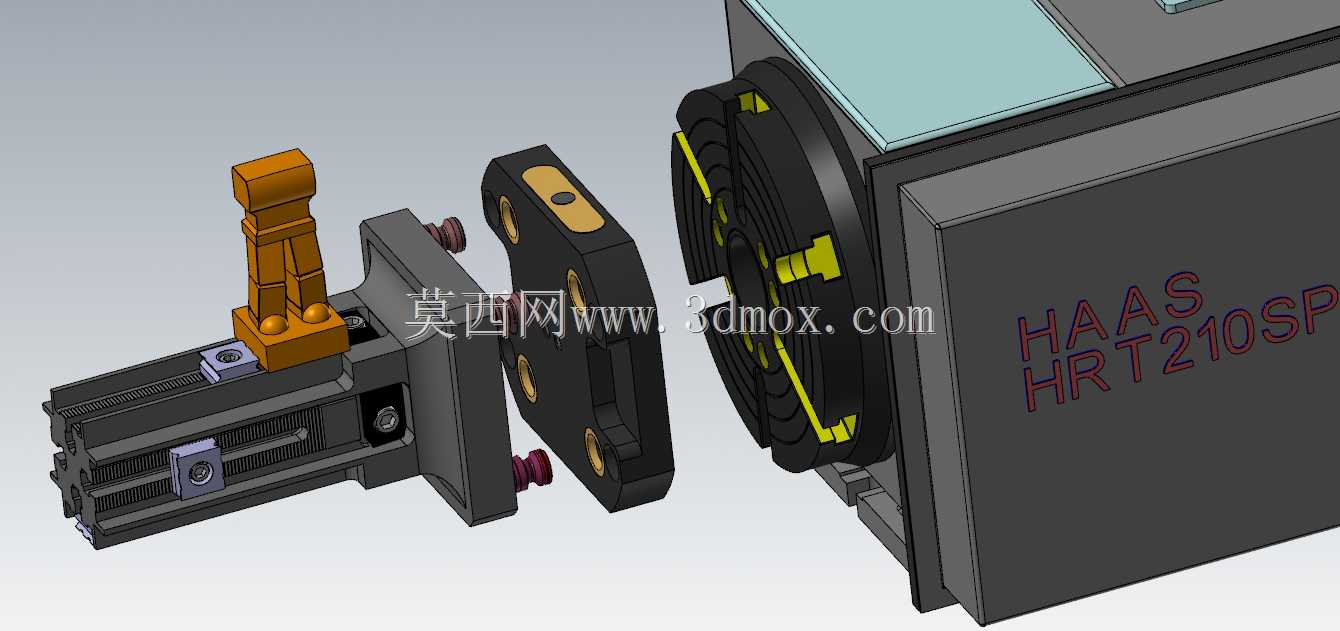

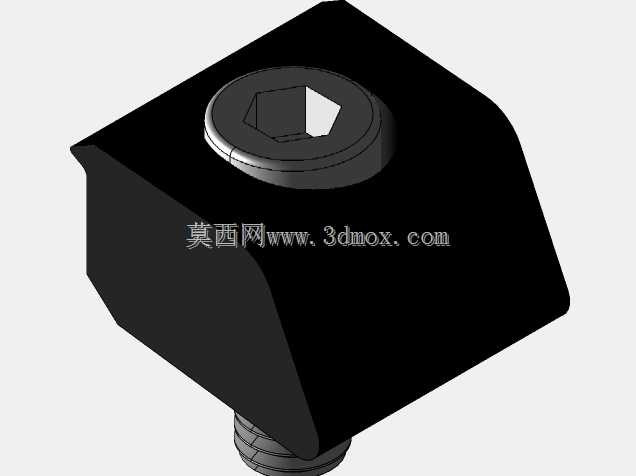

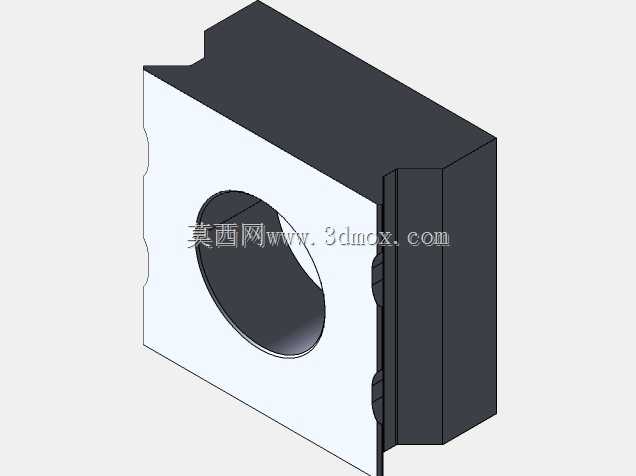

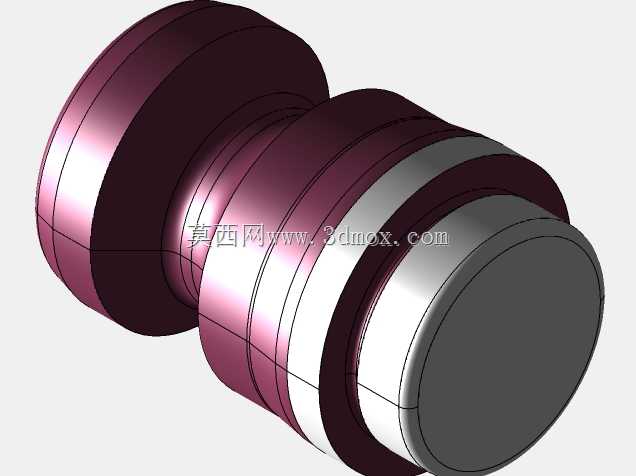

这款轴类旋转夹持工装，主要适配哈斯HRT210系列转台使用，是四轴机加工场景里针对轴类、小型异形件做周向加工工序的核心装夹部件，日常在立式加工中心搭配四轴转台完成轴件的键槽铣削、径向孔钻铰、周向轮廓铣削、多面特征加工时，能省去反复拆装找正工件的步骤，大幅提升多工序加工的装夹效率与位置精度。从结构设计来看，整套工装分为转台连接基座、滑动夹持模组、快换压头三个核心部分，连接基座直接匹配HRT210转台的端面安装螺孔定位，安装时靠转台自带的定位止口保证同轴度，不需要额外做打表找正就能将夹持模组的回转中心与转台回转中心重合，安装边界完全贴合转台端面尺寸，不会超出转台的回转安全范围，避免加工过程中工装与机床护罩、刀具发生干涉。滑动夹持模组采用线性导轨做进给导向，配合侧边的调节螺钉实现夹持行程的微调，可容纳0.8至5.0英寸宽度的工件装夹，不管是圆形轴料、方形坯料还是带不规则夹持位的小型异形件，都能通过更换不同的压头适配装夹需求，压头采用快换式设计，松开锁紧螺钉就能快速更换不同夹持型面的压块，针对软质工件还能更换铜质压块避免夹伤工件表面。设计过程中特意将夹持力的作用点对准工件的加工刚性区域，避免长轴类工件装夹时出现悬臂翘曲的问题，夹持模组的滑动阻尼经过匹配调试，既保证调节时的顺畅度，又能在锁紧后提供足够的夹持刚性，承受铣削加工时的径向切削力不会出现工件移位。整套工装的走线、锁紧部件都做了内嵌式设计，回转过程中没有外凸的磕碰风险，配合转台做连续回转加工时，不会因为工装结构问题限制回转角度，能实现360度范围内的任意角度加工定位。在实际生产场景里，这类工装常用来做小型轴类零件的批量加工，一次装夹就能完成除夹持位外所有周向特征的加工，相比传统的三爪卡盘装夹，它的夹持行程调节更灵活，针对非圆截面的工件适配性更好，不需要制作专用软爪就能完成装夹，能大幅降低小批量多品种零件加工的工装准备成本。
