焊接工位用立式气动压紧夹紧机构

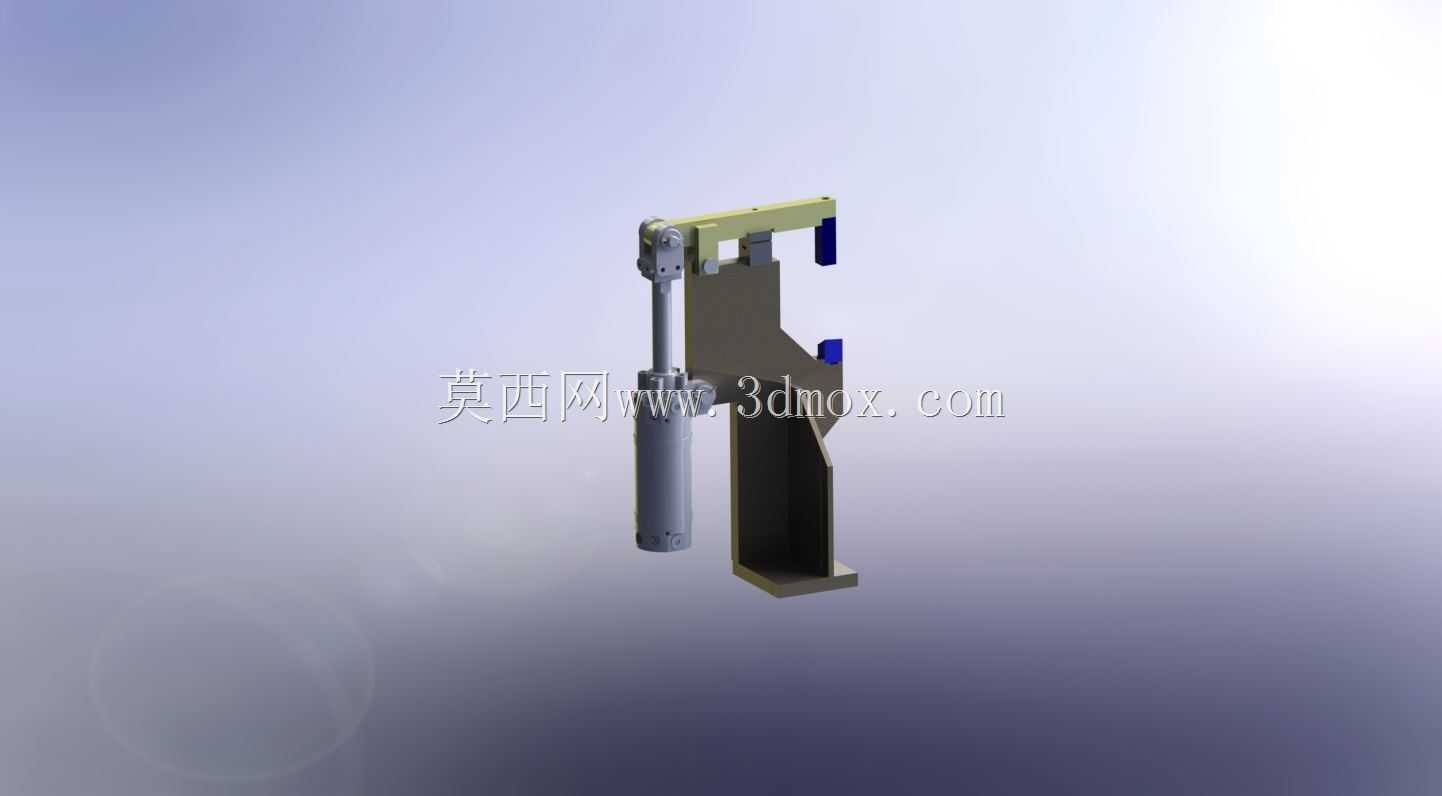

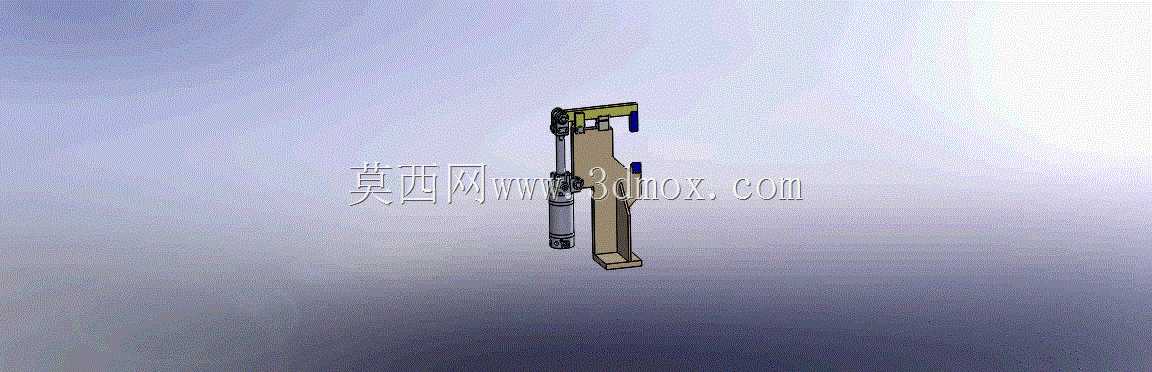

在汽车零部件焊接、钣金件组焊、钢结构小件拼接这类需要频繁重复装夹的工位上，这类立式气动夹紧装置的应用占比非常高，相比传统的手动肘夹，它不需要操作人员反复扳动夹臂，能大幅降低装夹环节的劳动强度，单工位装夹耗时能压缩到手动操作的三分之一以内，适配批量连续生产的节拍要求。从结构设计逻辑来看，这套夹紧机构采用了气缸直驱搭配杠杆压臂的传动方案，气缸竖向布置在机构主体的侧方，缸体通过两个固定销与立式安装基座连接，避免气缸活塞杆直接承受侧向弯矩，延长气动元件的使用寿命；压臂的转轴位置做了偏心限位设计，当气缸活塞杆伸出到行程末端时，压臂的压紧点刚好越过转动死点，哪怕车间临时出现气压波动掉压的情况，压臂也不会意外松脱，能避免焊接过程中工件移位导致的焊道偏斜、尺寸超差问题。安装边界方面，这套机构的立式基座采用长条形钢板加工而成，基座底部预留了两个沉头安装孔，可以直接通过螺栓固定在焊接工装的平台面或者专用夹具立板上，不需要额外做复杂的转接支架，整体安装占用的横向空间不足100mm，在排布密集的多工位焊接工装上，也能灵活布置在工件的侧边、端头等需要压紧的位置，不会和焊枪的行走路径产生干涉。实际使用过程中，压臂的端头配备了可调节的压紧螺栓，能根据不同厚度的待焊工件调整压紧行程，不需要更换压头就能适配3mm到25mm厚度范围内的板件、型材装夹需求；压紧端的头部套有耐高温的绝缘胶套，既可以避免刚性压头压伤工件表面留下压痕，也能隔绝焊接过程中传导的大电流，防止电流窜入气缸缸体损坏内部密封件。这类夹紧机构的压臂打开角度接近90度，松夹状态下压臂会抬升到基座的侧上方，不会遮挡工件的取放空间，操作人员上下料的时候不需要刻意避让夹臂，能有效减少上下料过程中的磕碰风险。在做三维建模的时候，这套机构的所有运动副都做了实际的配合约束，能直接模拟气缸伸缩带动压臂开合的完整动作，设计人员在做整体工装排布的时候，可以直接调取这个模型做干涉检查，提前确认压臂开合行程内是否和工件、焊枪、其他夹紧元件存在位置冲突，减少工装加工完成后的现场整改工作量。不同于重型液压夹紧机构，这套气动装置的整体自重较轻，哪怕是需要频繁调整位置的柔性焊接工装，也能快速拆装移位，适配多品种小批量的焊接生产需求。
