对向夹紧式凸轮驱动工装夹具结构

项目分类:3D模型 发布时间:2021-09-07 ID:264104
  • 对向夹紧式凸轮驱动工装夹具结构
  • 对向夹紧式凸轮驱动工装夹具结构
  • 对向夹紧式凸轮驱动工装夹具结构
  • 对向夹紧式凸轮驱动工装夹具结构
  • 对向夹紧式凸轮驱动工装夹具结构
  • 对向夹紧式凸轮驱动工装夹具结构

这款凸轮夹紧结构主要面向机加工工序的工件装夹场景,在小型零件铣削、钻孔、攻丝等工序中,可快速完成方形、矩形块状工件的定位装夹,替代传统螺栓压板的繁琐装夹流程,大幅缩短单件装夹的辅助时间,适配小批量多品种的加工生产节奏,也可用于装配工位的工件固定,避免装配过程中工件移位影响装配精度。

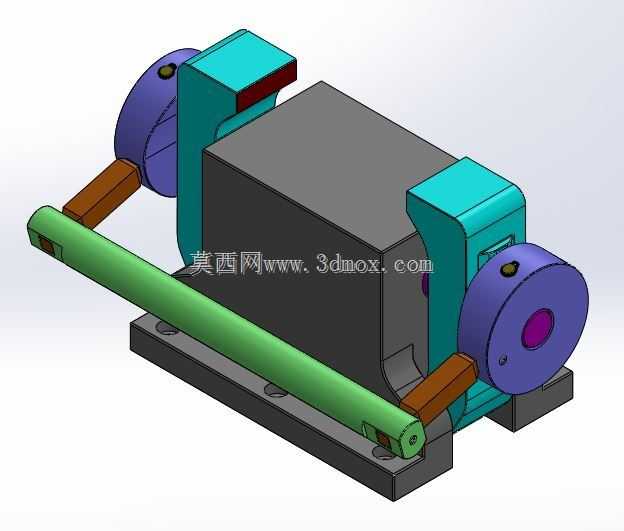

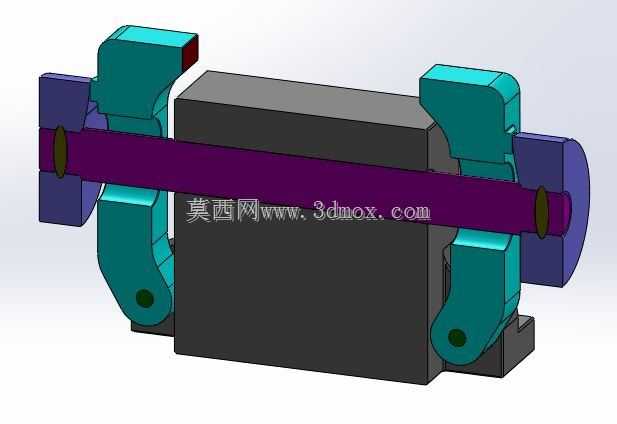

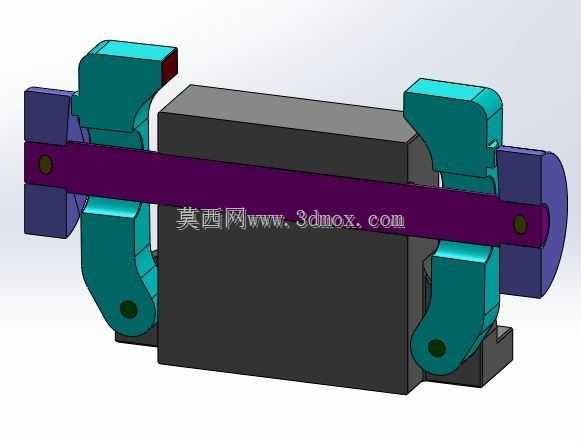

从功能特性来看,该结构采用对向同步夹紧的设计逻辑,通过贯穿式操作杆联动两端的凸轮夹紧单元,转动操作杆即可带动两侧凸轮同步回转,推动压块同步向中间工件靠拢,实现工件两侧的均匀夹紧,不会出现单侧施压导致的工件偏移问题,夹紧力释放时只需反向转动操作杆,压块在复位结构作用下自动松开工件,操作行程短,单手即可完成全部装夹动作,无需额外辅助工具。压块与工件接触的位置设置有防滑阻尼层,可避免夹紧过程中工件表面被压伤,同时增大接触摩擦力,防止切削受力时工件出现窜动。

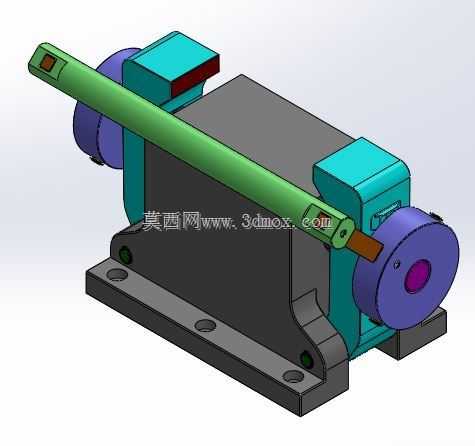

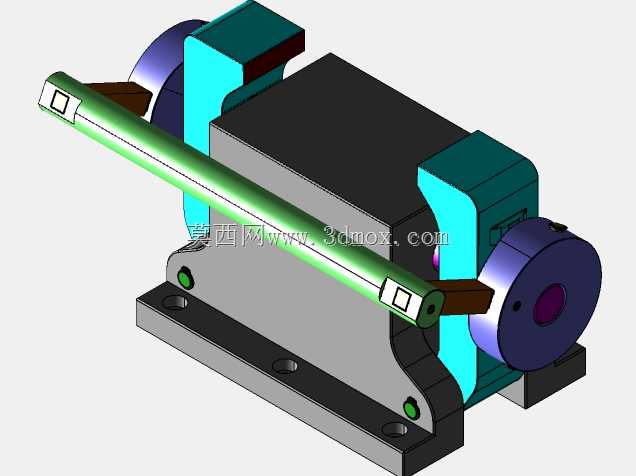

设计过程中优先考虑了装夹的对中性与操作便捷性,底座采用带安装孔的平板式结构,可直接通过T型螺栓固定在机床工作台或者装配台面上,安装边界规整,不需要额外制作过渡连接基板,底座的安装孔距适配常规小型机床的T型槽间距,可直接适配多数台式钻床、小型铣床的工作台安装尺寸。两侧的凸轮支架与底座采用一体式定位连接,保证两侧夹紧单元的同轴度,避免长期使用后出现支架偏移导致的夹紧力不均问题;操作杆采用长杆式设计,力臂长度经过匹配计算,操作人员施加较小的握力即可获得足够的夹紧力,符合人体工程学操作逻辑,长时间重复装夹也不会产生明显的操作疲劳。

结构的外形尺寸紧凑,整体占用工作台面空间小,不会干涉加工刀具的走刀路径,夹紧后的工件上方与侧面均预留有足够的加工操作空间,可满足工件多面加工的装夹需求,不需要二次装夹调整位置。凸轮轮廓采用等速上升曲线设计,夹紧过程中压力线性提升,不会出现突然的冲击力损伤工件边角,同时凸轮的自锁角度经过校核,加工过程中受到切削振动也不会出现夹紧松脱的问题,保障加工过程的装夹可靠性。夹块的行程范围可通过支架上的调节螺钉进行微调,可适配一定尺寸范围内的不同规格工件,不需要更换夹具部件即可覆盖常见的小型块状零件装夹需求,通用性较强。
