四工位转盘式凸轮夹紧工装结构

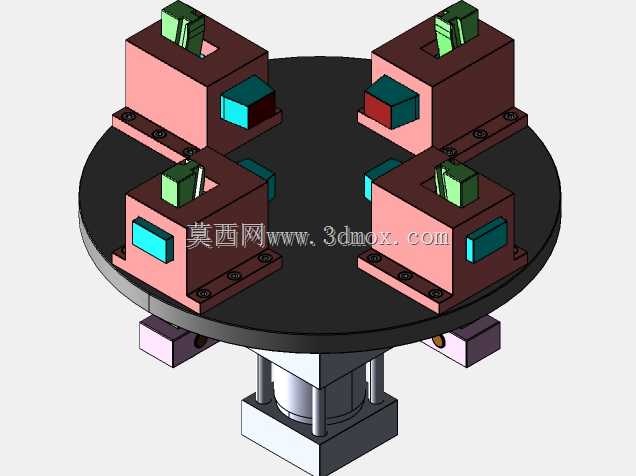

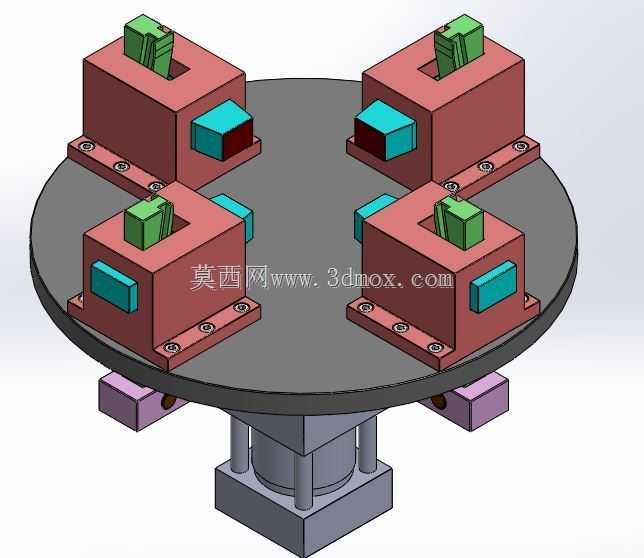

这套多工位凸轮夹紧结构，主要适配圆盘式回转加工设备的上下料与工序衔接场景，常见于小型零件的钻削、铣削、检测工序中，能配合转盘的间歇回转动作，实现加工工位与上下料工位的同步切换，大幅缩减单工件的装夹辅助时长。整套结构以底部的回转支撑座为安装基准，支撑座上方固定圆形安装转盘，转盘上沿圆周方向均匀布设四组独立的凸轮夹紧单元，相邻两组夹紧单元的中心夹角为90度，可匹配四工位回转台的标准工位分度逻辑，每个工位对应一个加工或操作环节，当转盘转动至对应工位时，对应位置的夹紧单元可保持稳定的夹持状态，避免工件在回转或加工过程中出现位移。

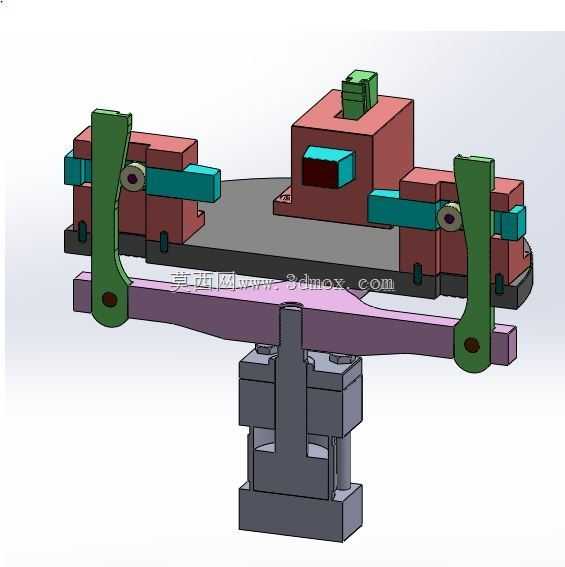

从功能设计来看，每组夹紧单元都采用独立的模块化结构，主体为方块式夹具体，通过底部带安装孔的法兰边固定在转盘台面上，夹具体上集成了凸轮驱动的压块组件，其中绿色块状结构为与工件直接接触的夹持压头，压头接触面可根据待加工工件的外形做适配修磨，侧边的青蓝色块为凸轮驱动的联动锁紧块，依靠凸轮的自锁特性实现夹紧力的保持，不需要持续施加外力就能维持夹持状态，能有效降低驱动能耗，同时避免气源或电源波动带来的夹紧失效风险。夹具体下方的紫色块为工位触发与锁紧配合件，当转盘转动到指定工位时，该部件可与设备机架上的定位销配合，实现转盘的二次精确定位，抵消回转间隙带来的位置偏差，保证加工位置的重复精度。

安装边界方面，底部支撑座的立柱间距、安装法兰孔位都适配标准回转台的安装尺寸，转盘直径可根据配套设备的工作台面尺寸做等比例缩放，单组夹具体的长宽尺寸控制在常规小型零件装夹的适配范围内，不会因为夹具体体积过大造成相邻工位的操作干涉。设计时特意将凸轮驱动的运动部件做了内置式处理，外露部分没有突兀的凸起结构，能避免加工过程中切屑、切削液堆积在运动副缝隙里，降低日常清理维护的工作量，同时夹具体的安装孔采用长圆孔设计，允许单组夹具体在一定范围内调整安装位置，适配一定尺寸区间内的工件装夹需求，不需要重新加工转盘的安装孔位，提升了整套工装的适配灵活性。在实际应用中，这类凸轮夹紧结构相比气动、液压夹紧方案，不需要布置复杂的管路线路，尤其适配转盘持续回转的工况，避免了管线随转盘转动带来的缠绕、磨损问题，整体结构可靠性更高，维护成本更低，非常适合批量小型零件的快节奏加工场景。
