拓扑优化结构数控加工工件夹持夹具

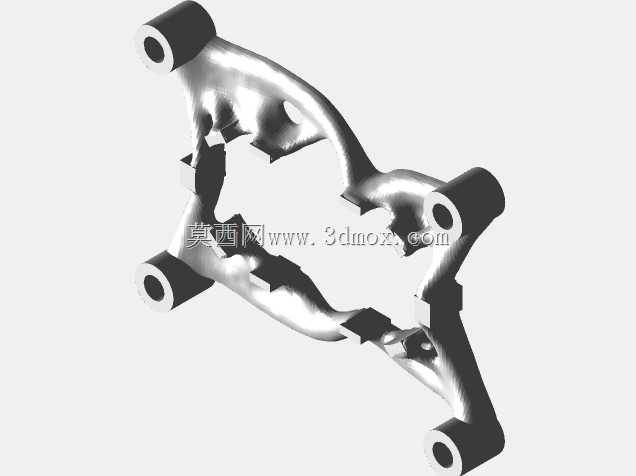

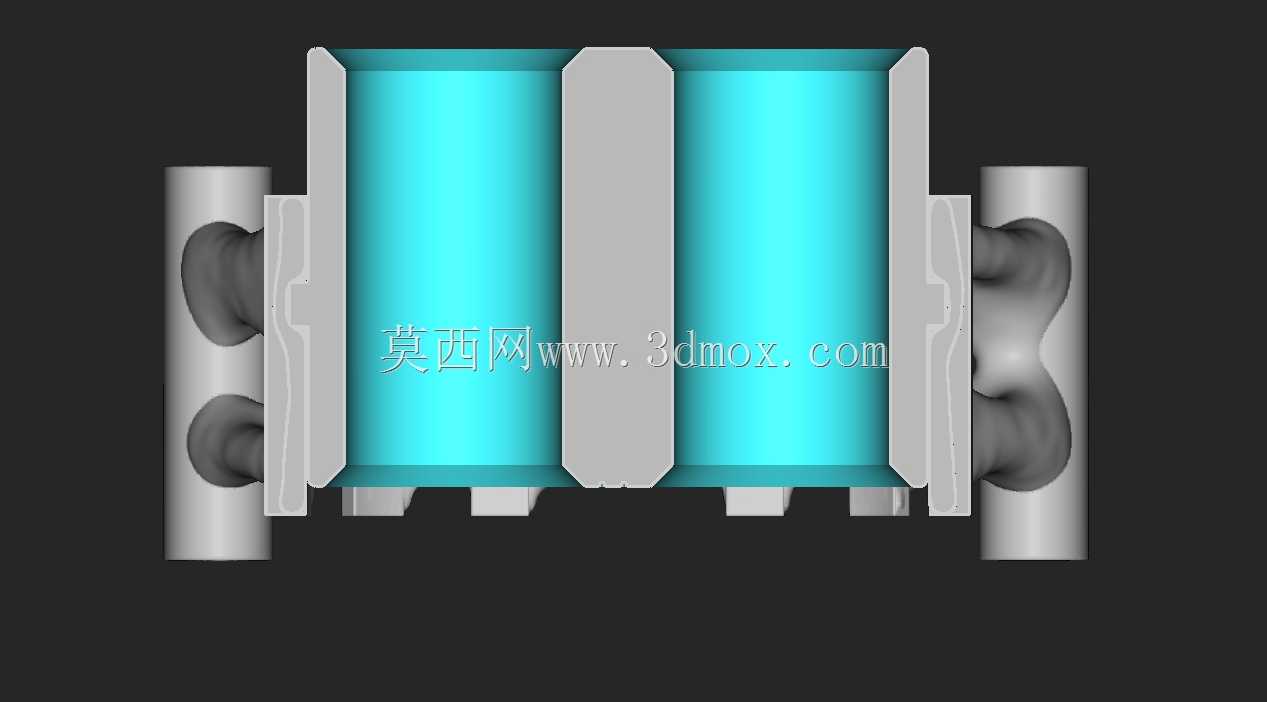

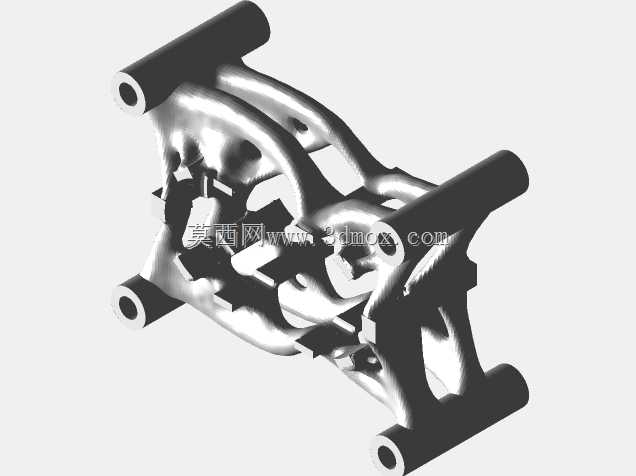

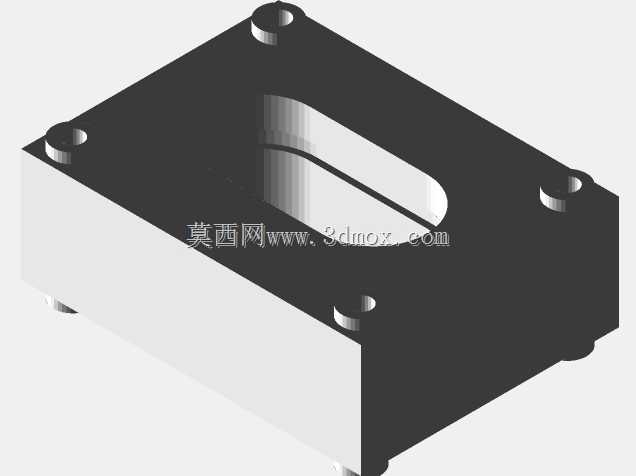

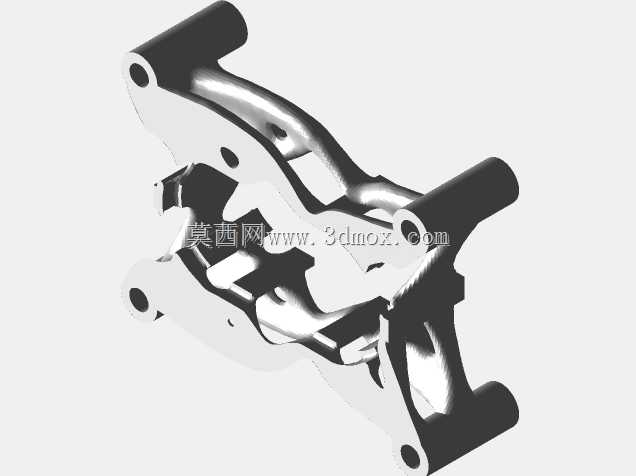

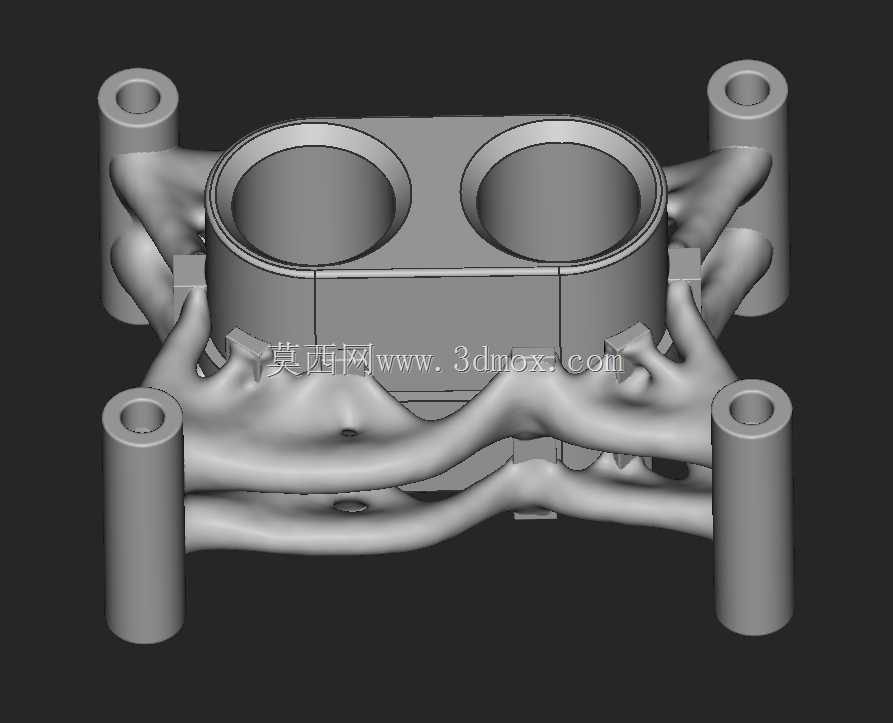

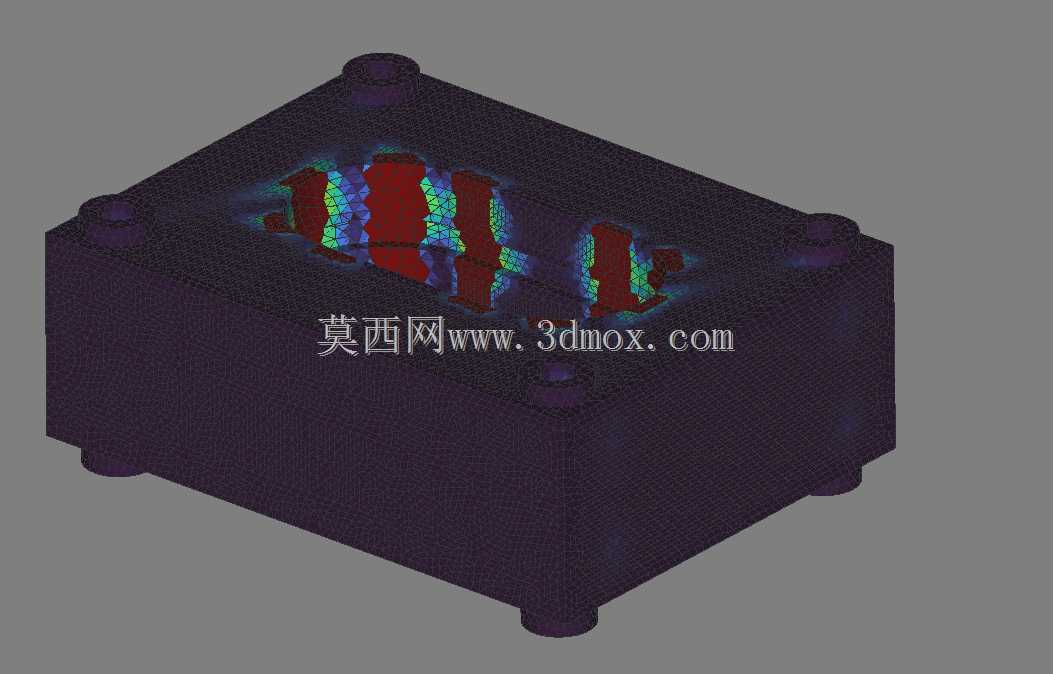

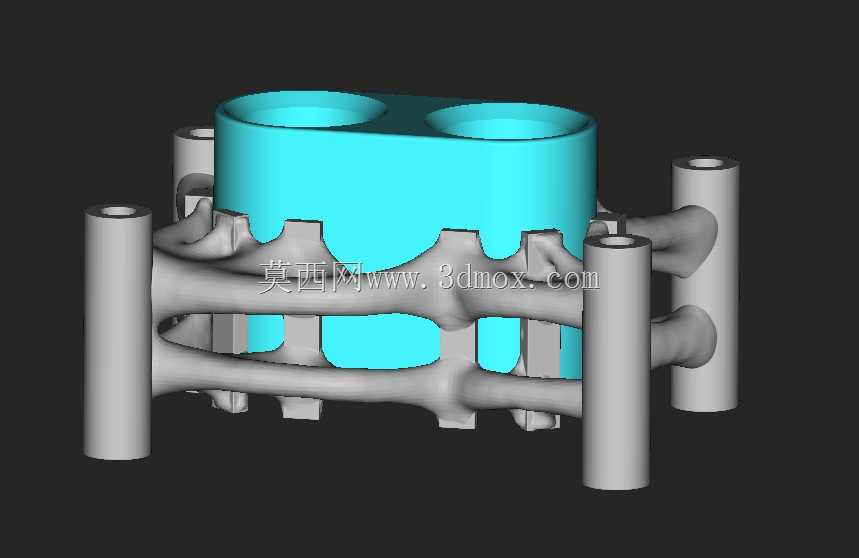

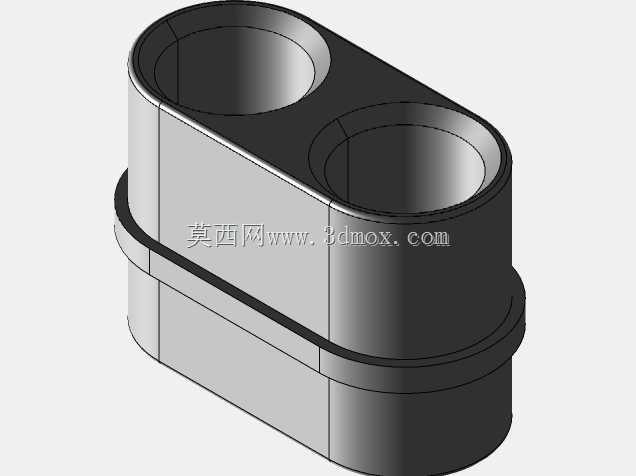

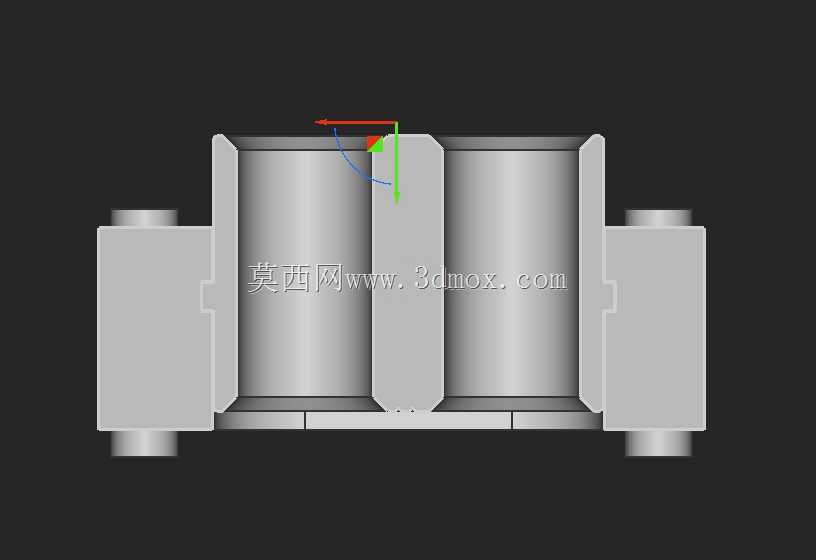

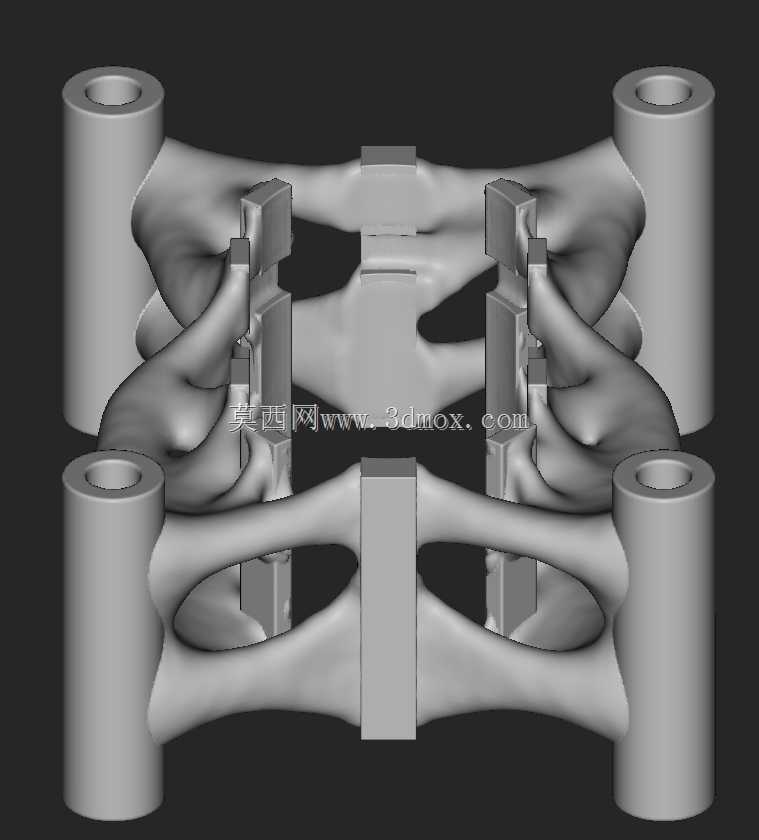

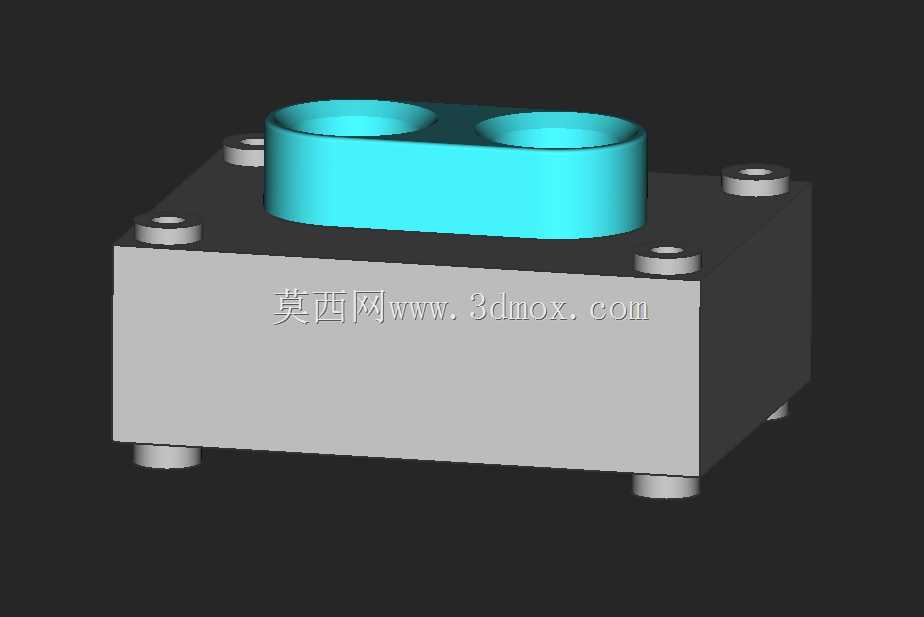

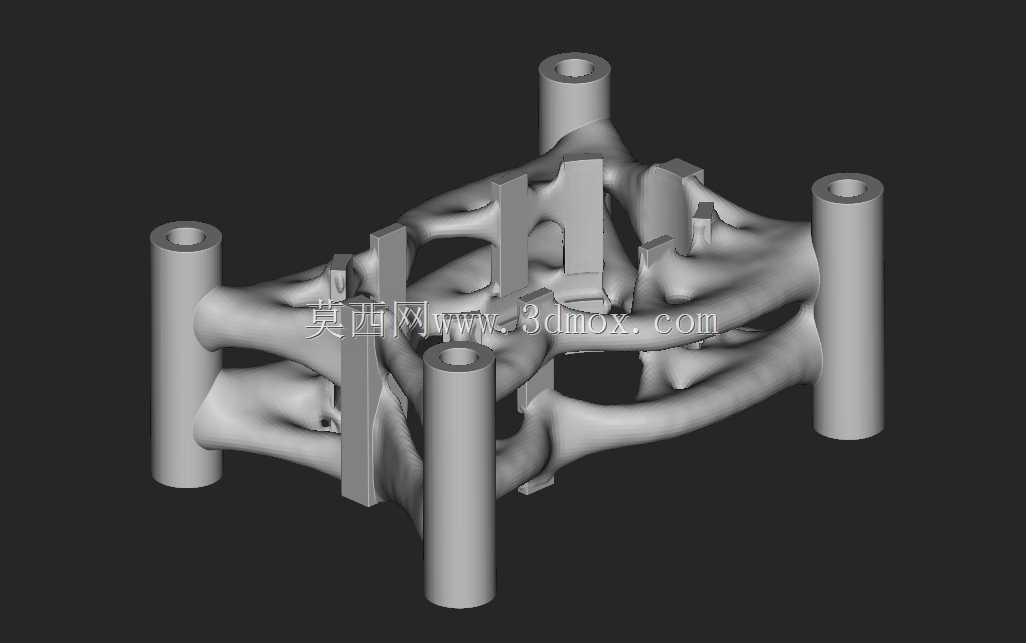

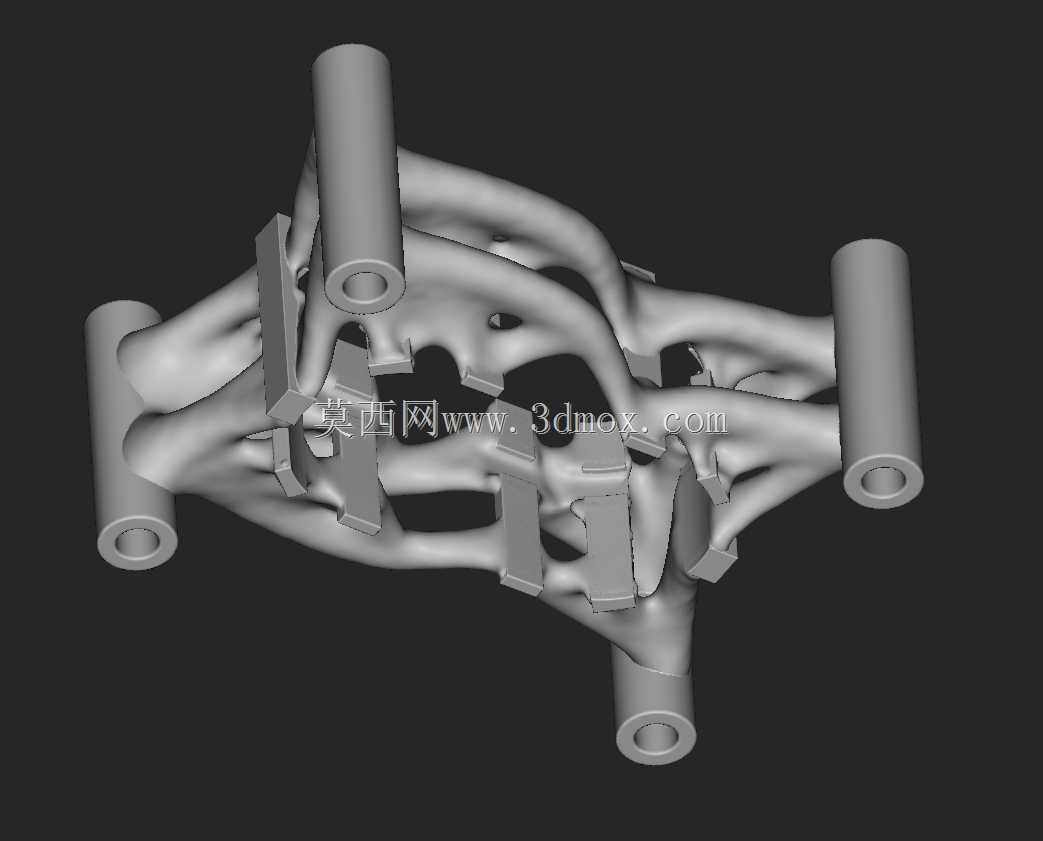

在数控铣削、多轴加工中心的批量精密加工场景中，工件装夹的刚性与装夹效率直接决定加工精度与生产节拍，传统实体结构夹具往往为了满足刚性要求采用厚重的实体设计，不仅增加工装自身重量，还会在换型、拆装过程中增加操作人员的劳动强度，同时过多的实体结构也容易在加工过程中与刀具路径产生干涉，限制复杂曲面工件的加工可达性。这款经过拓扑优化设计的数控工件夹具，核心设计思路是在保证夹持刚性、装夹定位精度的前提下，通过材料分布的拓扑迭代计算，去除非受力区域的冗余材料，最终形成仿生式的镂空传力结构。从结构布局来看，四个带安装孔的柱状支座作为整个夹具的安装基准，可通过螺栓直接固定在机床工作台的标准T型槽上，安装孔的位置公差严格匹配常见加工中心的工作台槽距，不需要额外制作过渡连接板即可完成装夹定位，安装边界可适配多数中小型立式加工中心的工作台面尺寸，不会超出工作台的有效装夹范围。中间的夹持受力区域经过多工况拓扑迭代，所有保留的筋条结构均沿切削力的传递路径分布，在工件受到铣削力冲击时，载荷可顺着连续的曲面筋条均匀传递到四个安装支座上，避免局部应力集中导致的夹具变形，相比同刚性的传统实体夹具，整体重量降低近四成，操作人员单人即可完成拆装移位，大幅缩短工装换型的准备时间。夹具的夹持接触面做了适配工件轮廓的贴合设计，可保证夹持过程中工件受力均匀，不会因为局部夹紧力过大导致薄壁工件产生装夹变形，同时镂空的结构设计给刀具留出了充足的运动空间，在加工工件侧面、底部特征时，刀具不会与夹具体发生碰撞，可实现一次装夹完成多面特征的加工，减少重复装夹带来的定位误差。在实际生产应用中，这类拓扑优化夹具尤其适合航空航天、精密医疗器械领域的复杂结构件加工，这类工件往往结构复杂、加工精度要求高，传统厚重夹具容易出现干涉问题，而轻量化的拓扑结构夹具既满足了高速切削所需的刚性要求，又能最大化释放加工空间，同时自身重量的降低也减少了工作台的负载，对于长期运行的加工设备来说，也能一定程度上降低工作台传动部件的磨损。整个夹具体的受力结构经过多轮仿真验证，在最大切削负载工况下的变形量控制在微米级，完全满足精密加工的精度要求，没有冗余的装饰性结构，所有曲面造型均服务于力的传递与刚性提升，没有为了造型刻意增加的非功能结构。
