带快速夹钳的工件尺寸检验工装

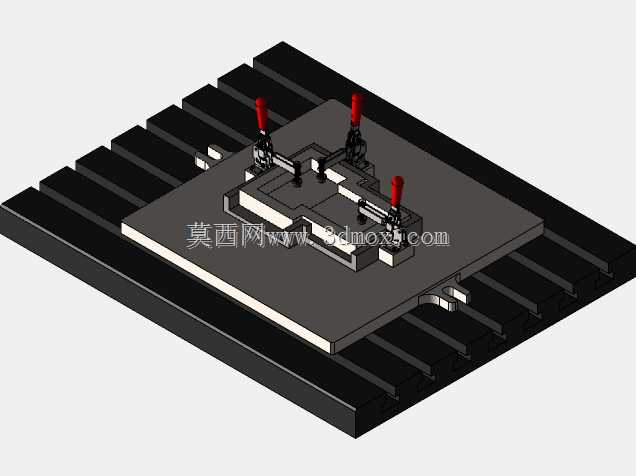

这套检验工装主要应用于机加工车间的工序间尺寸抽检、成品件入厂全检环节，针对异形结构冲压件、小型机加工件的形位公差、关键装配尺寸做快速核验，替代传统的卡尺多点测量、三坐标抽检的低效方案，适配产线旁的快速检测工位，不需要复杂的操作培训，一线检验员经过简单讲解即可上手操作。工装底座采用带T型槽的铸铁平台结构，T型槽的槽距遵循通用工装平台标准，可根据不同工件的检测需求调整定位块、夹紧单元的安装位置，不需要重新加工底座安装孔，平台的平面度控制在0.02mm以内，作为整个检测过程的基准面，避免基准变形带来的测量误差。三个快速夹钳呈三角分布布置，对应工件的三个非检测基准面，夹紧力控制在150N-200N区间，既可以保证工件在检测过程中不会发生位移，也不会因为夹紧力过大导致薄壁工件产生形变，影响尺寸检测的准确性，夹钳的压头位置做了聚氨酯包胶处理，避免压伤工件的已加工表面。定位块采用Cr12MoV材质淬火处理，硬度达到HRC58-62，长期使用不会出现磨损变形，定位块的工作面按照工件的3D数模做仿形加工，和工件基准面的贴合度控制在0.01mm以内，工件放置到工装上之后可以自动完成定位，不需要反复调整位置，单次装夹时间不超过10秒。工装的整体安装边界控制在400mm*300mm范围内，不需要占用大量的工作台空间，可以直接放置在标准的检验工作台上使用，底部预留了四个M8的安装孔，可以根据使用需求固定在台面上，避免检测过程中工装移位。设计过程中优先考虑了操作的便捷性，所有夹钳的操作手柄都朝向操作人员一侧，扳动角度控制在90度以内，操作人员不需要探身或者改变姿势就可以完成夹紧、松开的操作，工装的检测区域没有多余的遮挡结构，检验员可以直接使用百分表、塞尺等常规量具对工件的关键尺寸进行检测，不需要额外拆除工装部件。同时这套工装预留了拓展安装位，可以根据后续的检测需求加装位移传感器、气动检测头等组件，升级为半自动检测工位，不需要重新制作整套工装，降低后续的改造成本。在实际使用场景中，这套工装可以将单工件的检测时间从原来的3分钟压缩到30秒以内，检测一致性远高于人工手持量具测量的方式，避免不同检验员的测量手法差异带来的判定误差，适合批量生产过程中的高频次检测需求。
