冲压作业导向支撑工装组件结构设计

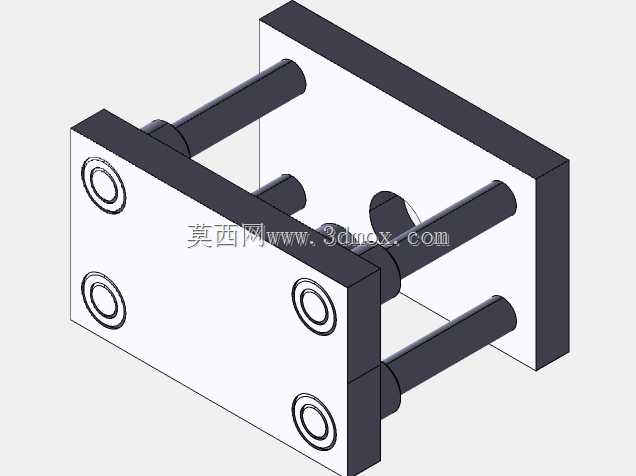

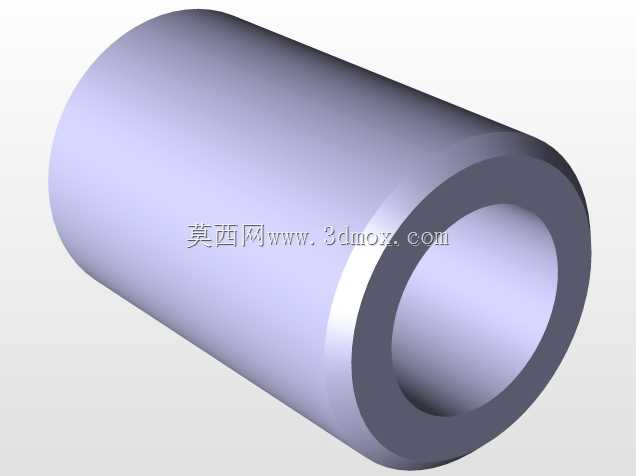

这套组件是冲压生产环节里为模架提供精准导向与承载的核心配套结构，日常多应用在小型五金件冲裁、浅拉伸、压印等冲压工序的模架搭建场景中，不管是单机台的手动上下料冲压工位，还是搭配自动送料机的连续冲压线，都能通过这套结构保证上下模合模过程的对位精度，避免合模错位啃伤模仁、造成冲压件尺寸超差的问题。整套组件由导套、安装底板、承压顶板、导向导柱四个部分构成，设计时优先考虑了冲压作业中反复往复运动的耐磨需求，导柱与导套的配合间隙控制在微米级，合模过程中导柱先导入导套完成预定位，再带动上下模完成合模冲压动作，能抵消部分冲压过程中产生的侧向力，避免模架受偏载出现变形。从结构布局来看，四根导柱采用对称式分布在模架安装板的四个边角位置，这种布局的导向稳定性远优于单侧或双导柱结构，哪怕是冲压过程中出现瞬时偏载，对称分布的导柱也能均匀分担侧向载荷，不会出现单根导柱受力过大出现卡滞、磨损加剧的问题。底板与顶板作为安装基准面，板面加工有沉头安装孔，安装时可以直接通过内六角螺栓将板件与上下模座锁固，沉孔设计能保证螺栓头部完全没入板件平面内，不会出现凸起干涉模仁安装、影响合模平面度的问题。设计过程中对导柱的有效导向行程做了匹配性校核，保证导柱在导套内的最小啮合长度满足冲压行程的安全要求，不会出现开模到最大行程时导柱脱出导套的情况，同时导柱端部做了圆弧导入倒角，哪怕上下模初始对位存在微小偏差，也能顺着倒角顺利导入导套，不会出现导柱与导套端面硬碰损坏配合面的问题。安装边界方面，两块安装板的平行度公差在加工时做了严格管控，导柱安装孔与板件平面的垂直度公差控制在0.02mm以内，避免安装后导柱出现倾斜，导致合模过程中出现滑动卡滞、磨损加快的问题。导套与顶板的安装采用过盈配合压装工艺，压装后导套内孔与导柱的配合面做了研磨处理，保证滑动过程顺畅无卡滞，日常维护时只需要定期在导柱表面涂抹冲压设备专用润滑脂，就能大幅降低配合面的磨损速度，延长整套组件的使用寿命。在实际生产场景中，这套组件可以根据不同的冲压吨位、合模行程需求，调整导柱直径、板件厚度以及导柱中心距参数，适配从几吨到几十吨不等的小型冲压设备模架改造与搭建需求，不需要额外定制非标模架，就能快速完成冲压工装的组装调试，缩短工装准备周期。
