多组并列式重载输送滚轮组结构

项目分类:3D模型 发布时间:2021-09-07 ID:264122
  • 多组并列式重载输送滚轮组结构

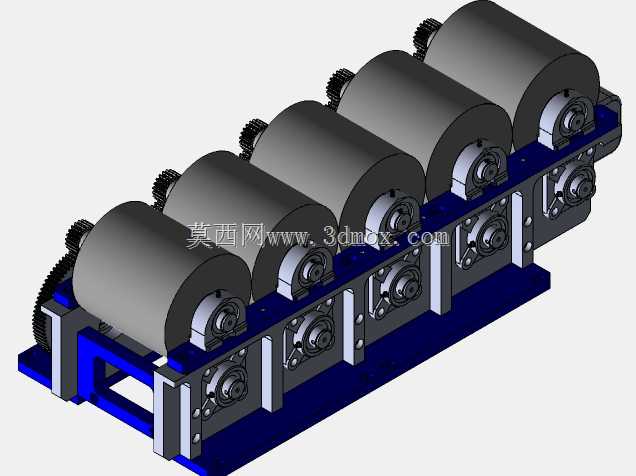

该滚轮组主要应用于冶金、建材、物流仓储等行业的重载辊道输送场景,可作为长条形工件、重型板材、成件物料的承载输送单元,适配连续化生产线上的工件平移、工位转序需求,单组单元可独立安装也可多组拼接形成长距离输送线,能承受较大的径向载荷,适合输送重量较大、底面平整度较好的工件。从结构设计来看,整组滚轮采用六组辊筒并列排布的形式,每组辊筒两端配置带座轴承作为转动支撑,轴承座通过螺栓固定在下方的蓝色焊接机架上,机架采用型钢焊接成型,底部设置安装底板,可通过膨胀螺栓或焊接方式与设备基础、输送线主体框架连接,安装时需保证各组辊筒的上母线处于同一水平面,避免工件输送过程中出现卡滞、偏斜的问题。每组辊筒的输入端都配置了传动齿轮,相邻辊筒的齿轮相互啮合,动力从端部的输入齿轮接入后,可通过齿轮啮合带动所有辊筒同步转动,相比链传动,齿轮传动的同步精度更高,传动间隙更小,适合需要平稳输送、启停定位精度有一定要求的工位,同时齿轮外侧可加装防护罩,避免生产过程中的粉尘、碎屑进入啮合区域造成磨损。辊筒本身采用厚壁无缝钢管加工而成,表面可根据输送物料的特性做包胶、淬火、镀铬等不同处理,若输送表面易划伤的工件可选择包胶辊面,增大摩擦力的同时保护工件表面;若输送高温、硬质工件则可选择淬火处理的钢质辊面,提升辊筒的耐磨性能。机架的侧板上预留了轴承座的调节长孔,安装调试时可通过调整轴承座的位置来保证齿轮啮合间隙处于合理范围,同时也能补偿加工、装配过程中产生的尺寸误差,降低零件的加工精度要求,控制整体制造成本。从安装边界来看,整组滚轮组的宽度方向尺寸由辊筒长度决定,长度方向为六组辊筒的排布总长度,高度方向为机架底部到辊筒上母线的垂直距离,选型时需根据输送工件的宽度、单工位承载重量、输送速度来匹配对应的辊筒直径、轴承型号以及齿轮模数,若输送线长度较长,可每隔3-5米设置一组动力输入单元,避免长距离传动造成的扭矩损失,保证所有辊筒的转动同步性。日常维护过程中,需定期检查轴承的润滑状态,及时补充润滑脂,同时检查齿轮啮合面的磨损情况,若出现点蚀、断齿等问题需及时更换配件,避免故障扩大影响整条生产线的运行。
