西克FLEXI Loop挠性回路保护元件

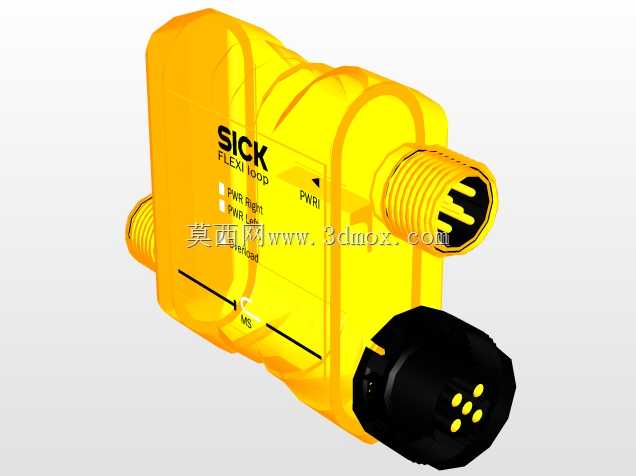

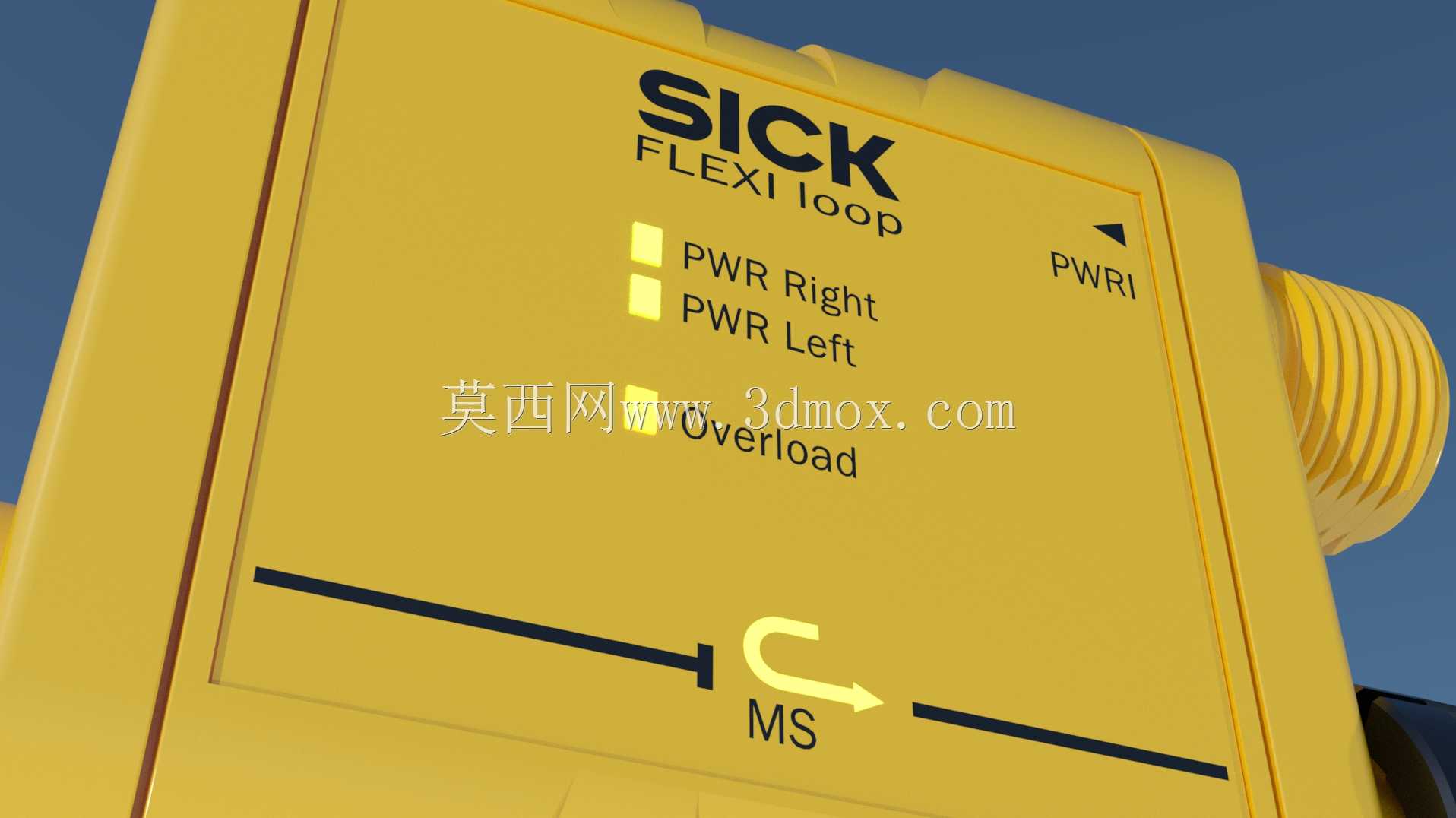

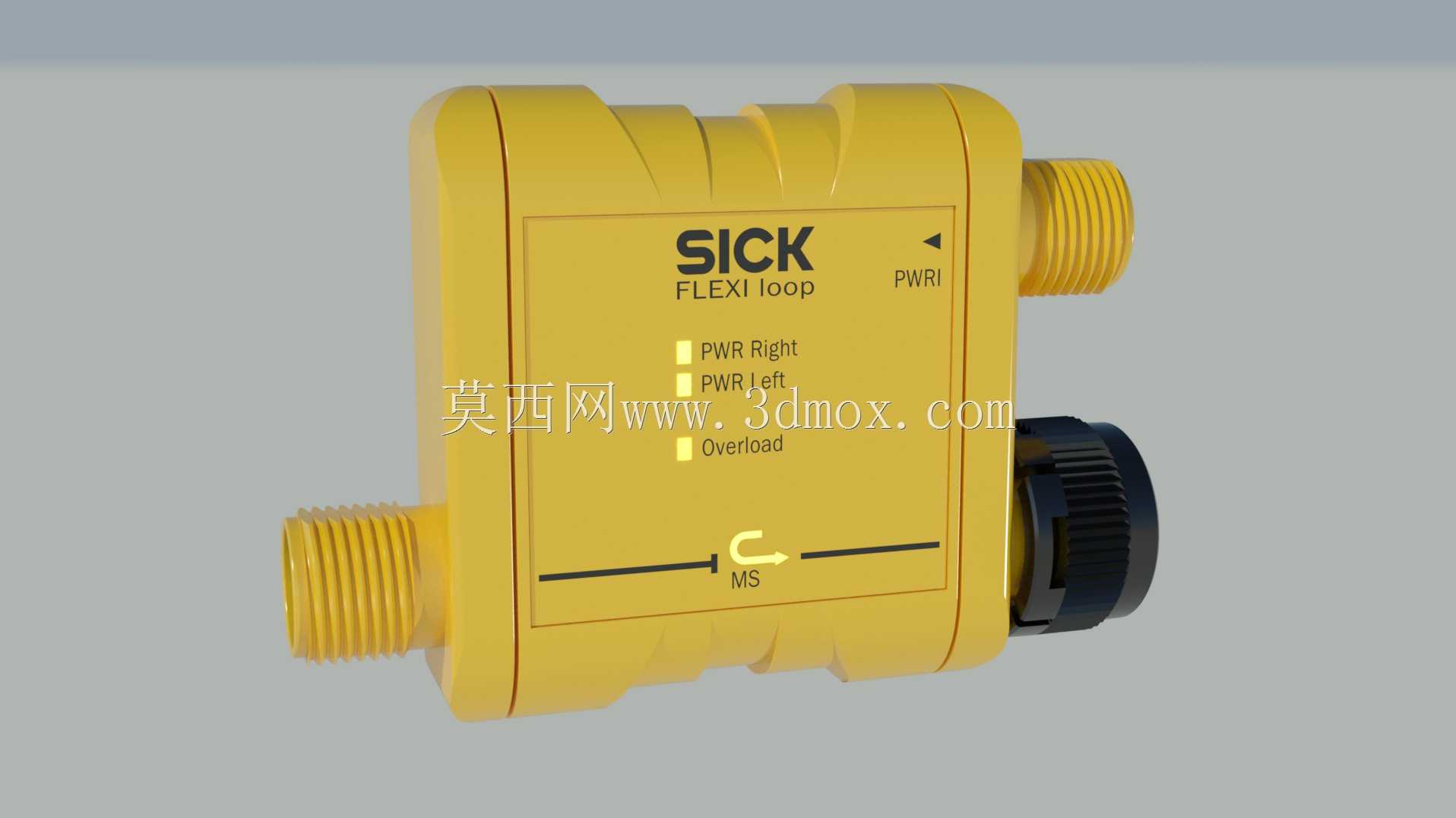

在工业自动化安全回路搭建场景中，这类挠性回路保护元件常作为安全控制系统的前端配电与状态监测节点，接入设备安全联锁回路中，承担供电分配、回路通断状态反馈、过载异常触发的核心作用，多用于汽车焊装线、物流分拣线、包装机组这类需要多节点安全联锁的设备集群，可串联在安全光幕、安全门锁、急停按钮的回路链路中，解决长距离安全回路供电压降、状态信号衰减的常见工程问题。从产品功能设计来看，元件本体集成了左右两路供电指示、过载状态指示窗口，现场运维人员无需借助额外检测工具，仅凭目视即可快速判断回路供电状态与过载故障点，大幅缩短产线故障排查的停机时间；本体侧面设置的MS标识与回路走向箭头，是设计阶段特意预留的施工标识，可指导现场接线人员快速识别回路进出方向，避免错接反接导致的安全功能失效。外形设计上采用工业级聚碳酸酯黄色壳体，一方面黄色是工业安全领域的通用警示色，在密集排布的电气柜内可快速被识别定位，另一方面壳体的抗冲击、耐油污特性可适配车间多尘、有切削液飞溅的复杂工况；安装边界方面，元件预留了标准DIN导轨安装卡扣，可直接卡装在电气柜内的35mm标准导轨上，相邻元件安装间距预留不小于10mm的散热间隙即可，侧面的线缆接头采用防水格兰头结构，可满足IP65级别的现场防护需求，即便直接安装在设备旁的现场接线盒内，也可抵御常规的水汽与粉尘侵入。设计思路上，这款元件没有采用传统安全继电器的分立接线结构，而是通过挠性回路的总线式连接方式，可将最多数十个安全节点串联在同一回路中，大幅减少安全回路的布线量，同时内置的电流监测模块可实时检测回路电流值，当出现过载、短路、回路断线异常时，可在毫秒级时间内触发安全停机信号，将故障影响范围控制在最小区间。建模过程中需要重点关注壳体的安装卡扣尺寸、格兰头的出线位置、指示灯窗口的开孔公差，这些细节直接影响后续装配干涉检查、电气柜布局仿真的准确性，尤其是相邻元件安装时的操作空间预留，要保证接线人员可在不拆卸相邻元件的前提下完成线缆紧固操作。
