箱式跳汰机锁紧式夹紧系统结构

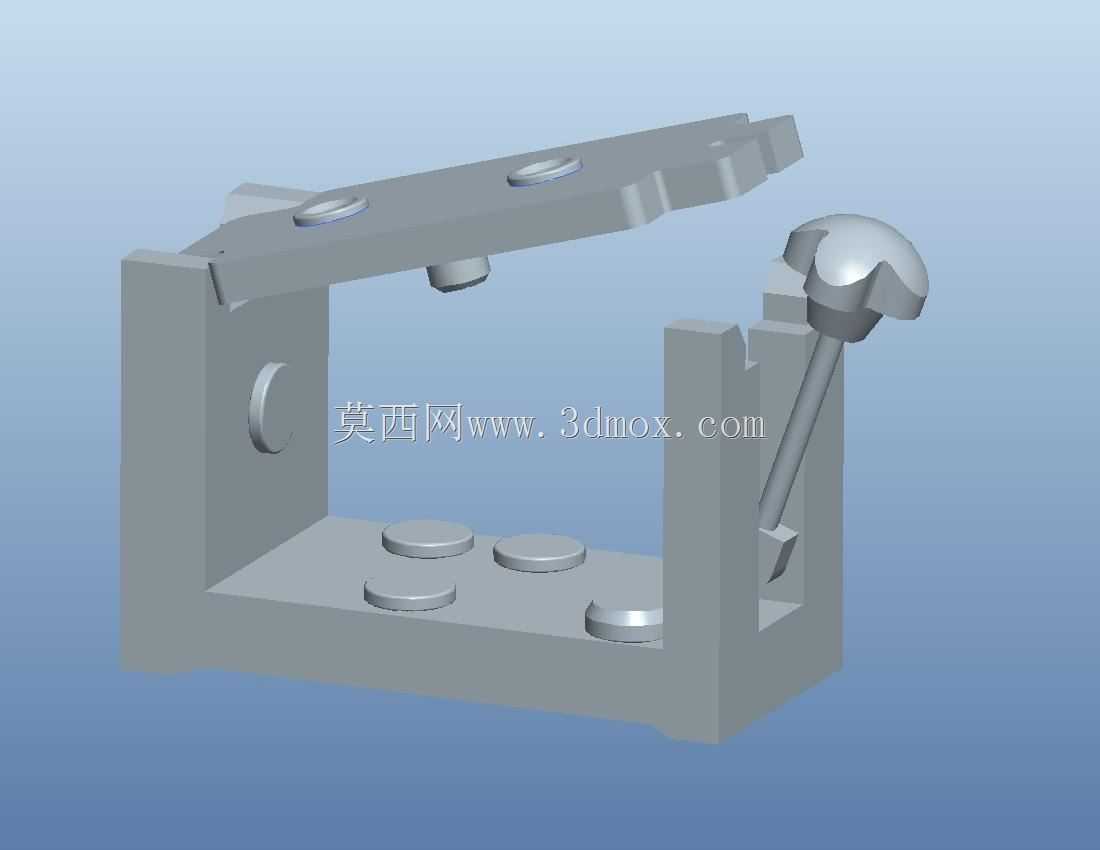

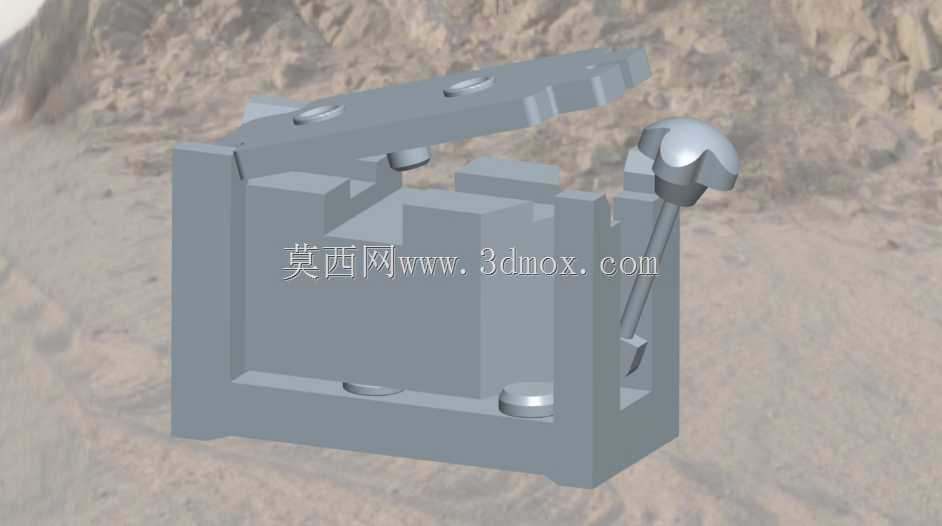

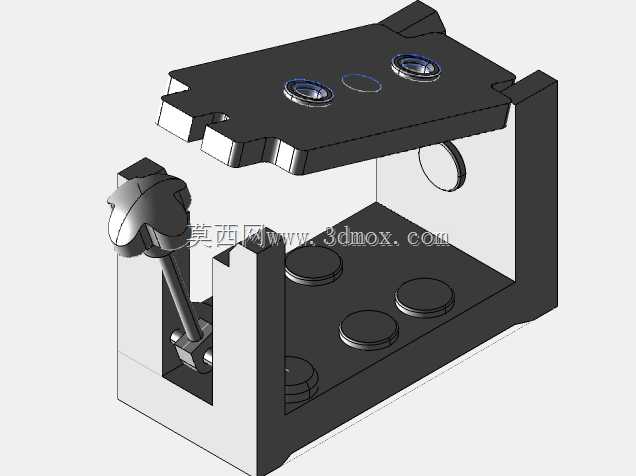

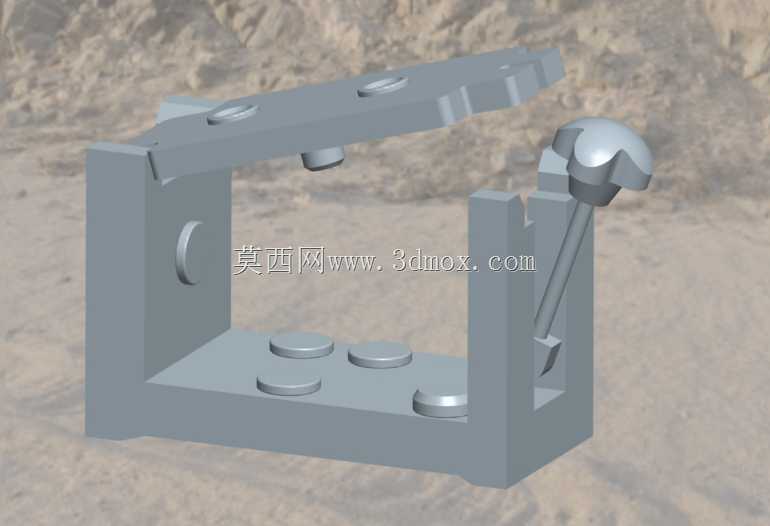

在重力选矿生产线的跳汰机作业环节，筛板、格槽等易损件需要定期更换维护，传统的螺栓压紧方式拆装效率低，在矿浆冲刷、设备持续振动的工况下还容易出现螺纹锈蚀、紧固件松脱的问题，直接影响分选作业的连续运行，这套箱式跳汰机锁紧式夹紧结构正是针对这类现场痛点开发的快锁组件。从结构布局来看，整套机构采用框式基座作为承载主体，基座底部预留了四个圆形定位凸台，安装时可直接嵌入跳汰机筛箱侧壁的对应定位沉孔，不需要额外配做定位销，凸台与沉孔采用H7/h6的小间隙配合，既保证安装位置精度，也能抵消设备运行时的横向剪切力，避免夹紧机构受载移位。基座的上横梁设置了两个带沉孔的安装位，用于将整个夹紧组件固定在筛箱的上沿边框，沉孔设计可以让固定螺栓的头部完全没入横梁平面以下，不会和后续装入的筛板、格槽产生运动干涉。核心的锁紧执行件采用带球形操作头的斜楔式闩锁杆，杆身加工有1:12的斜度，对应基座侧立板上的锁紧槽也加工了同斜度的贴合面，当操作人员扳动球形头将闩锁杆压入锁紧位时，斜楔面会产生垂直向下的压紧分力，将需要固定的筛板或格槽边缘牢牢压在基座的支撑面上，相比传统的螺纹旋紧方式，这种斜楔锁紧的操作行程更短，单次锁紧动作只需要扳动杆体到位即可，不需要反复旋转螺栓，拆装效率可提升60%以上。闩锁杆头部的球形操作头做了圆弧过渡处理，表面没有尖锐棱角，即使在矿浆飞溅、操作人员佩戴防滑手套的工况下，也能顺畅施力，不会出现打滑刮手的问题。基座侧立板上还加工了半圆形的让位槽，用于容纳筛板侧方的定位凸缘，安装时不需要额外调整筛板的横向位置，只要将凸缘卡入让位槽，再扳下闩锁杆即可完成固定，对现场运维人员的操作熟练度要求更低。整套机构的所有受力面都做了等壁厚设计，壁厚差控制在2mm以内，铸造或机加工时不会出现应力集中的问题，在跳汰机持续的高频振动工况下，不会出现局部开裂的失效问题。锁紧状态下，闩锁杆的斜楔面具备自锁特性，即使设备运行产生持续振动，闩锁杆也不会自行松脱，不需要额外加装防松垫片或者开口销，减少了备件损耗。基座的内部空腔做了大圆角过渡，没有容易积留矿渣的死角，日常冲洗维护时，高压水可以直接将空腔内的矿浆、砂砾冲净，不会出现矿渣堆积卡滞闩锁杆的问题。在安装边界上，整套机构的外轮廓尺寸适配主流的旁动式、下动式箱式跳汰机的筛箱侧壁安装空间，不需要对原有筛箱结构做大规模改造，替换原有老式螺栓压紧结构时，只需要在筛箱侧壁对应位置加工四个定位沉孔和两个螺栓过孔即可完成安装，改造成本极低。
