矿用分级捕集筛分设备结构设计

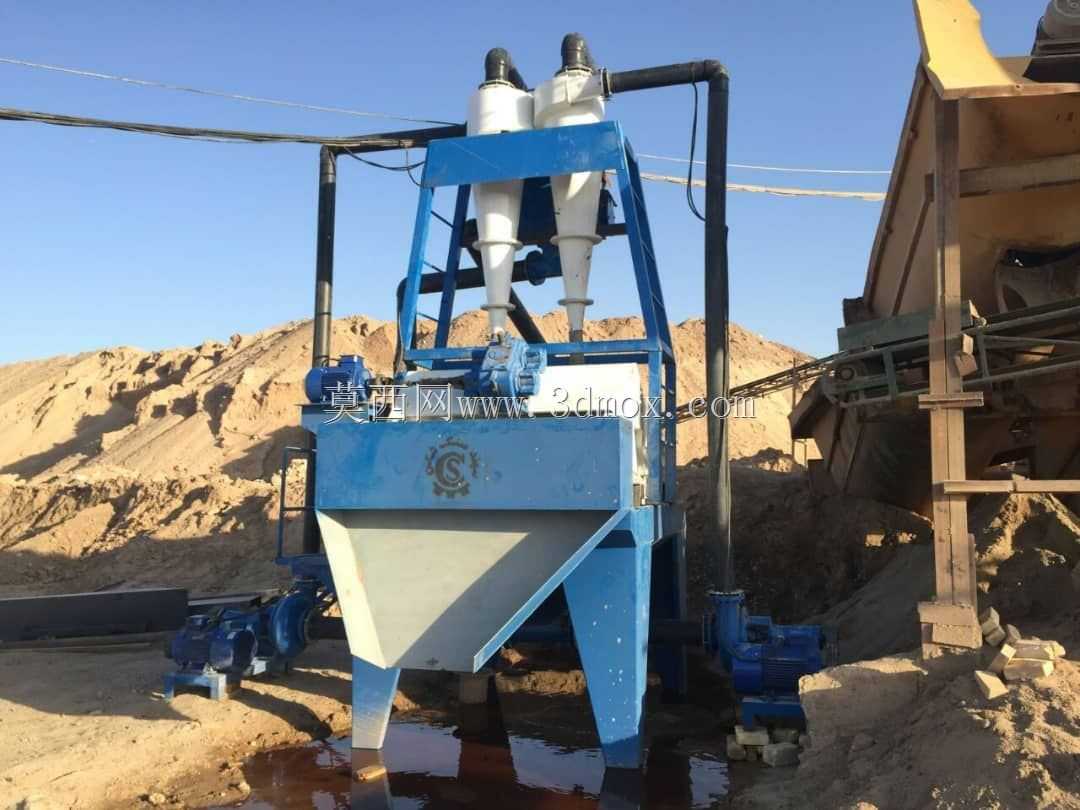

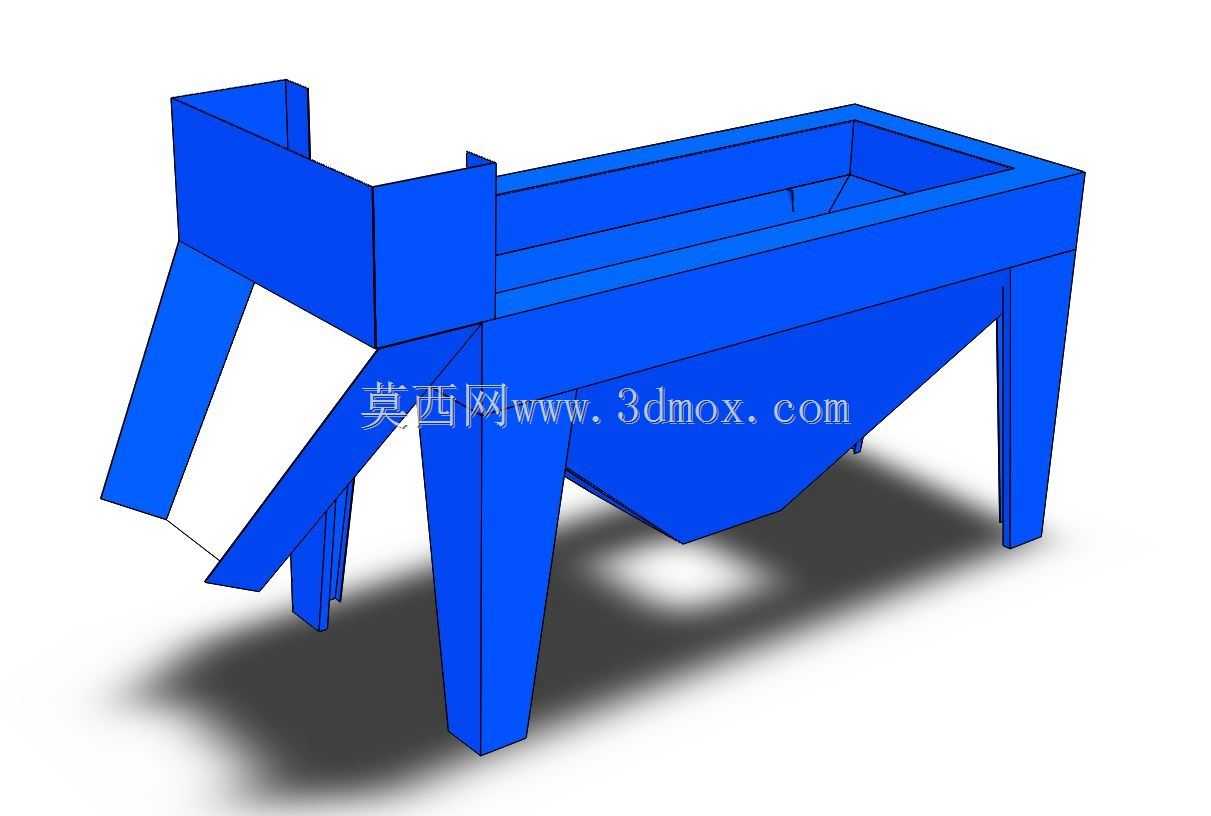

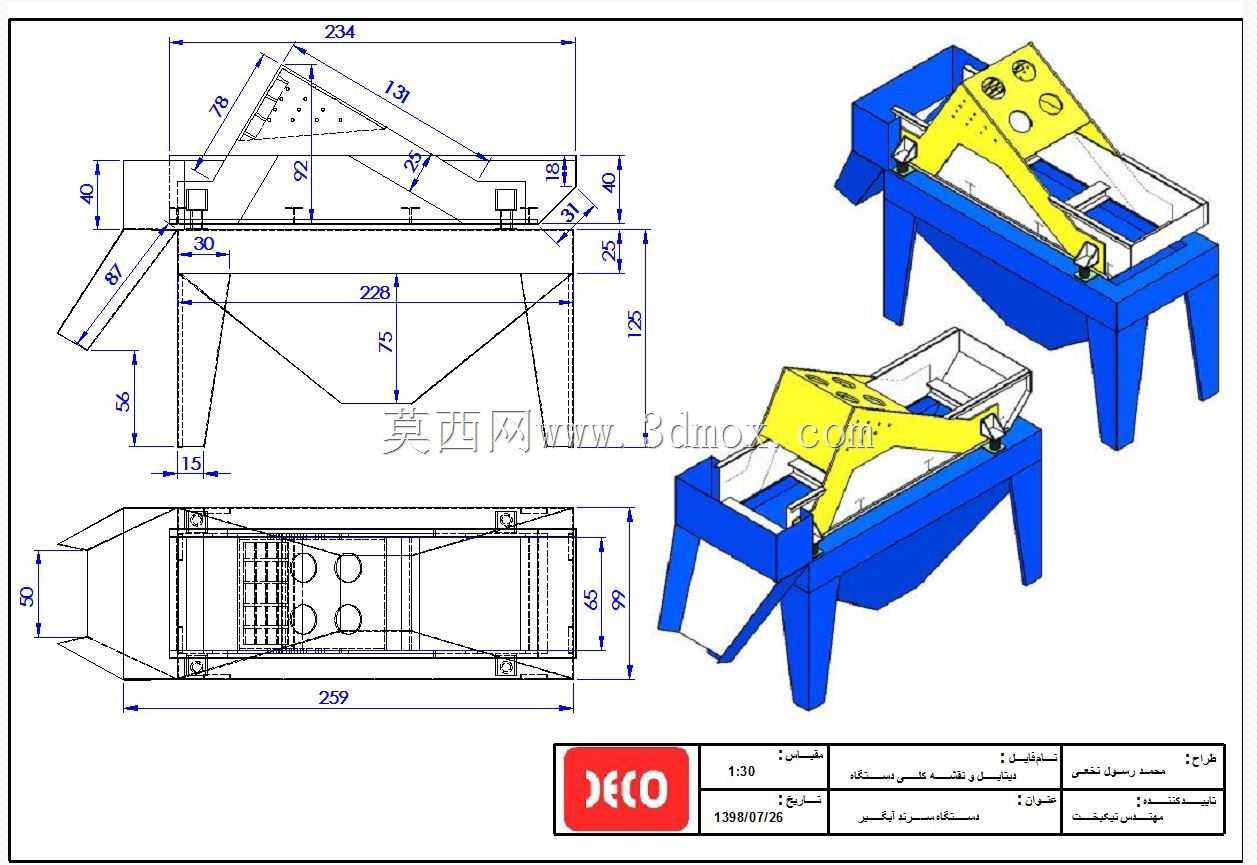

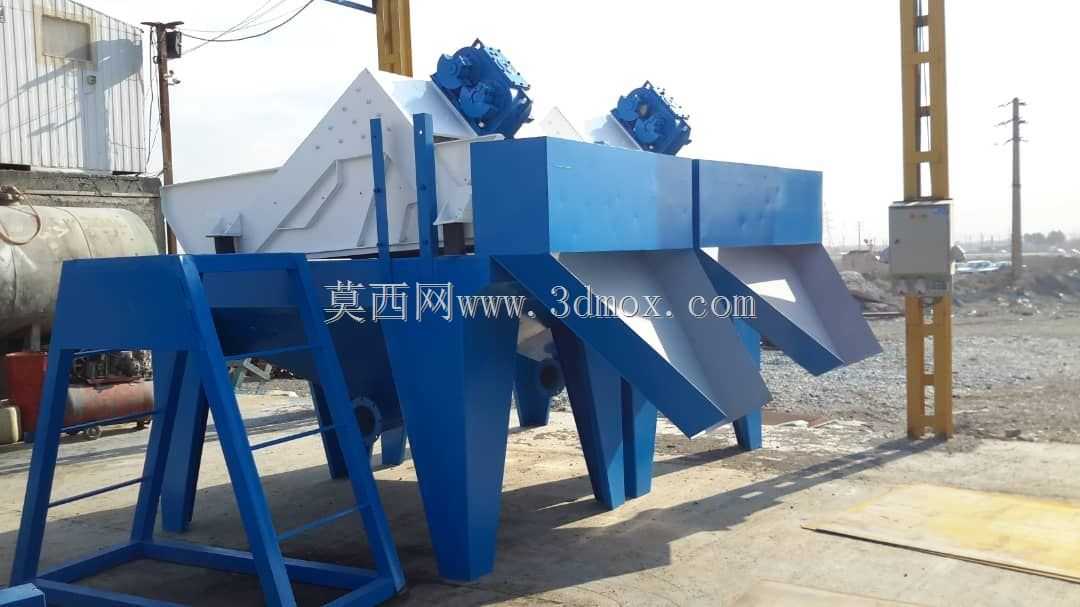

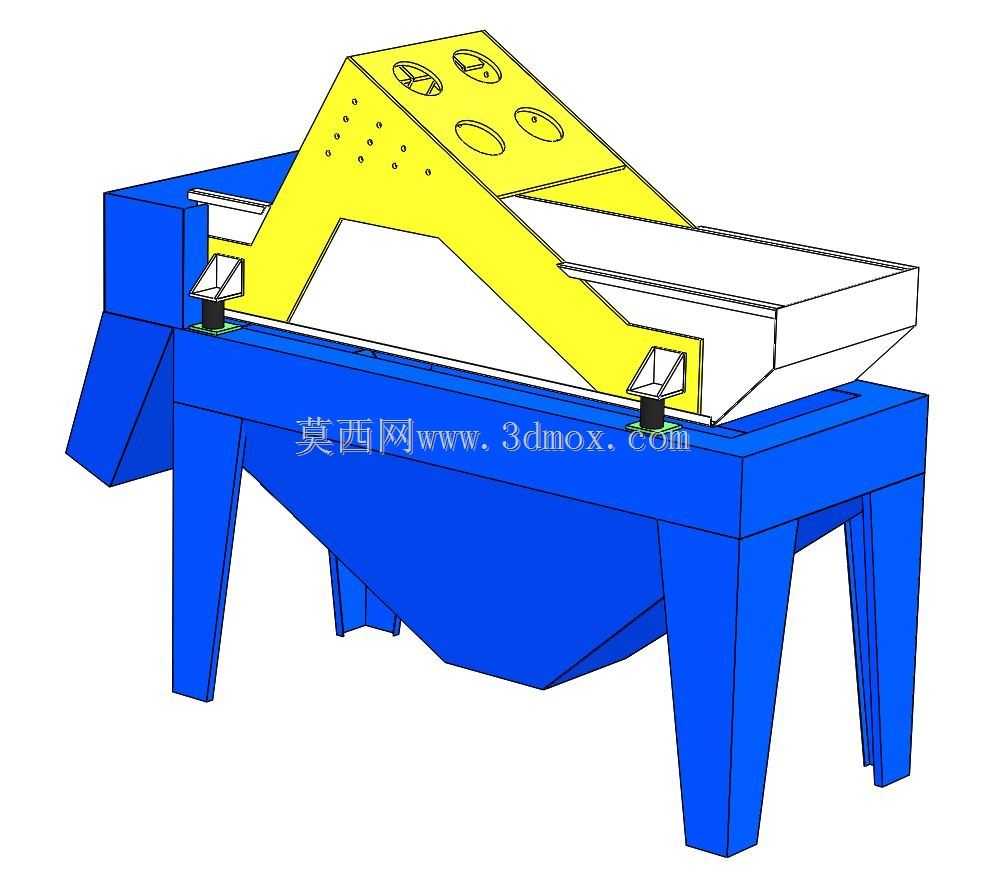

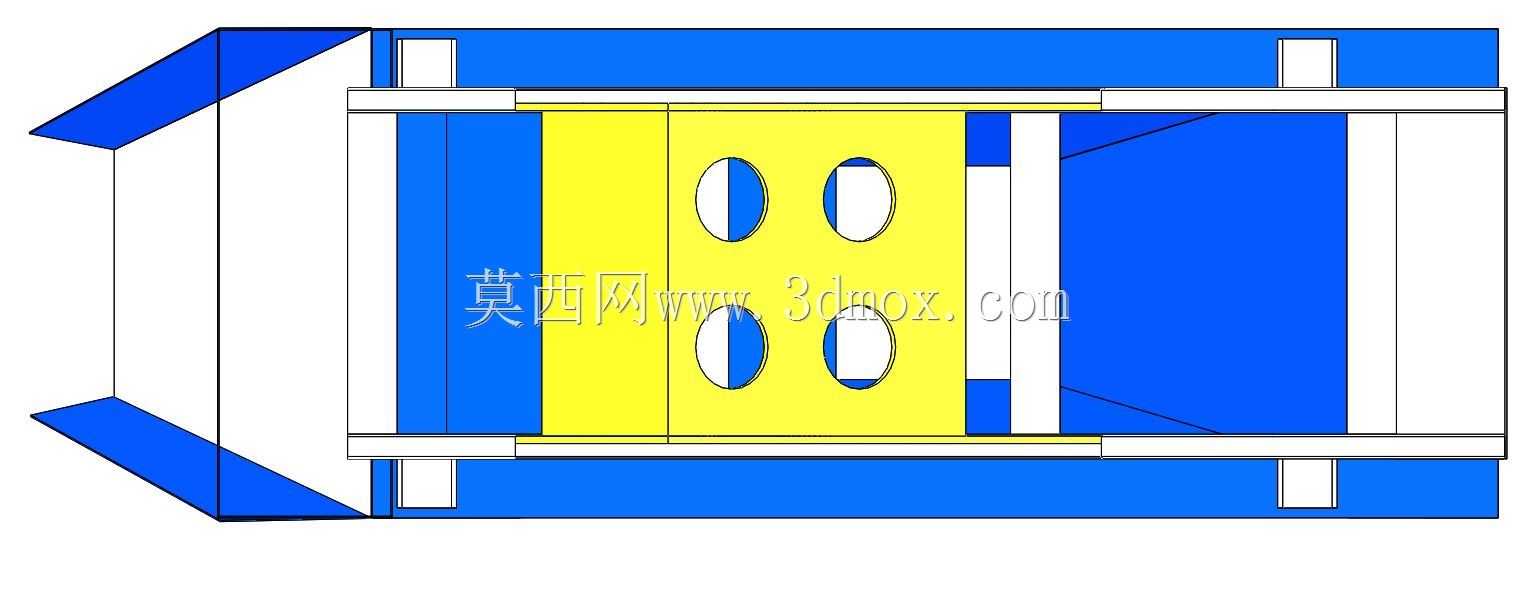

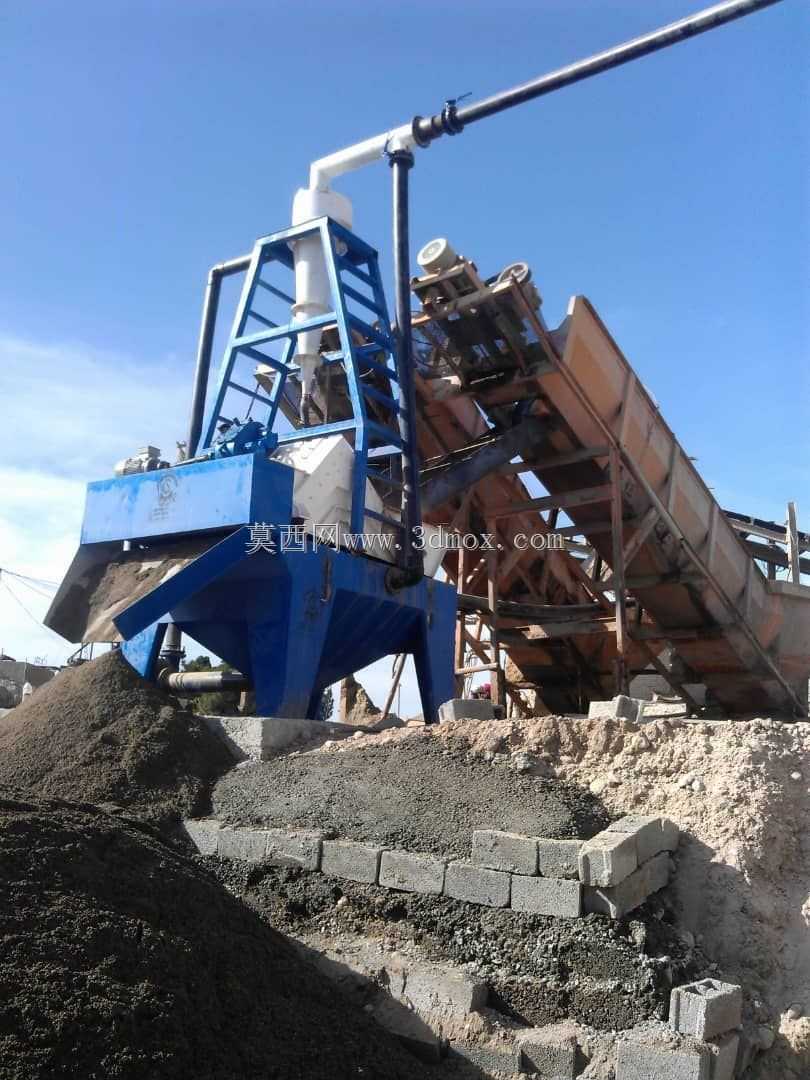

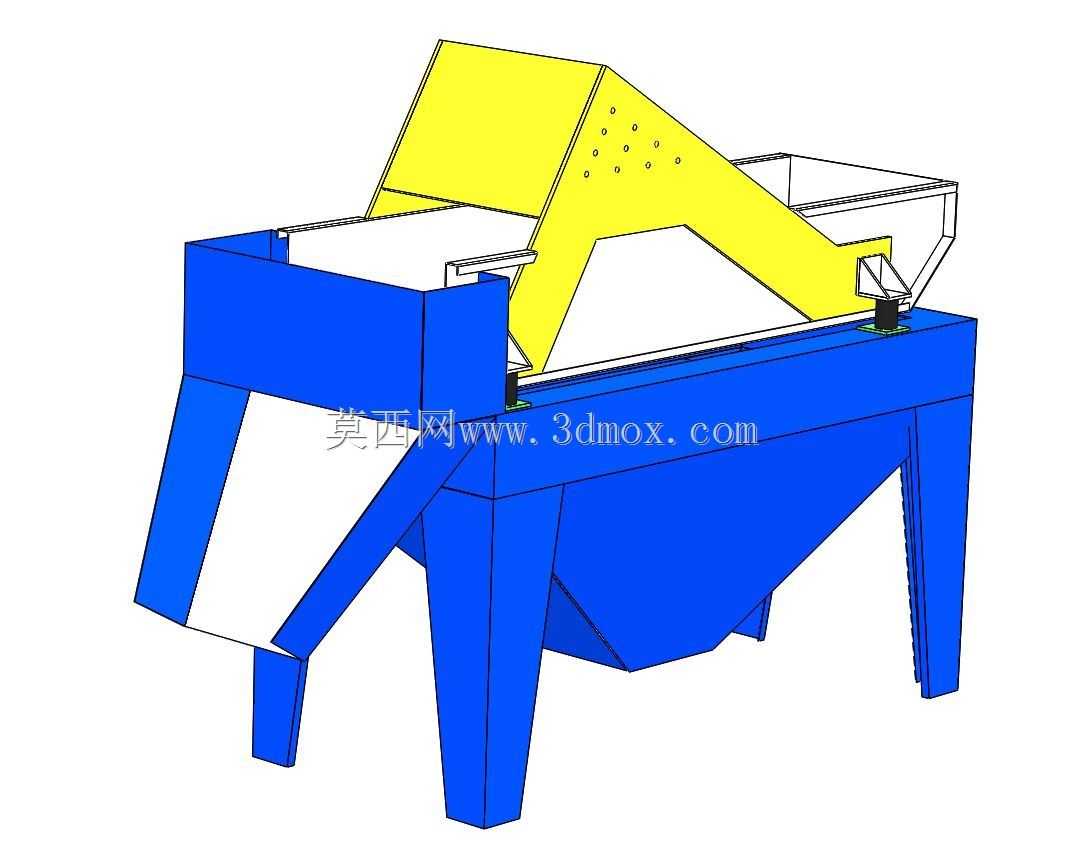

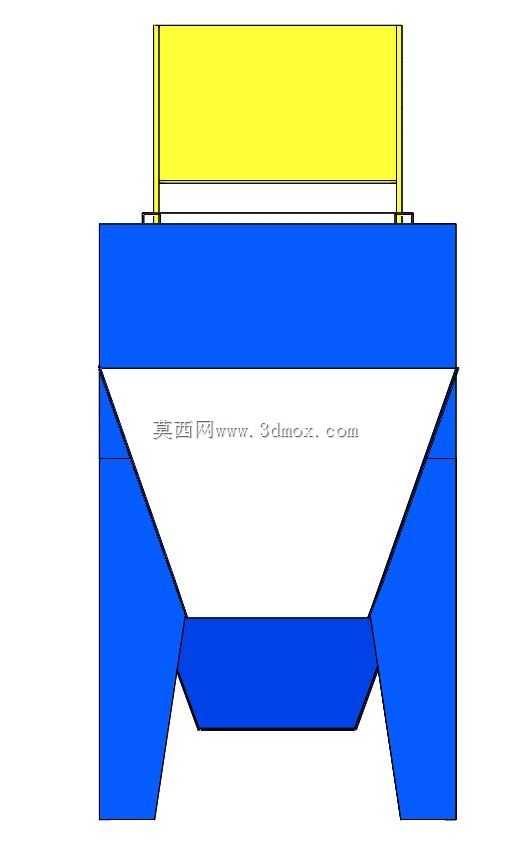

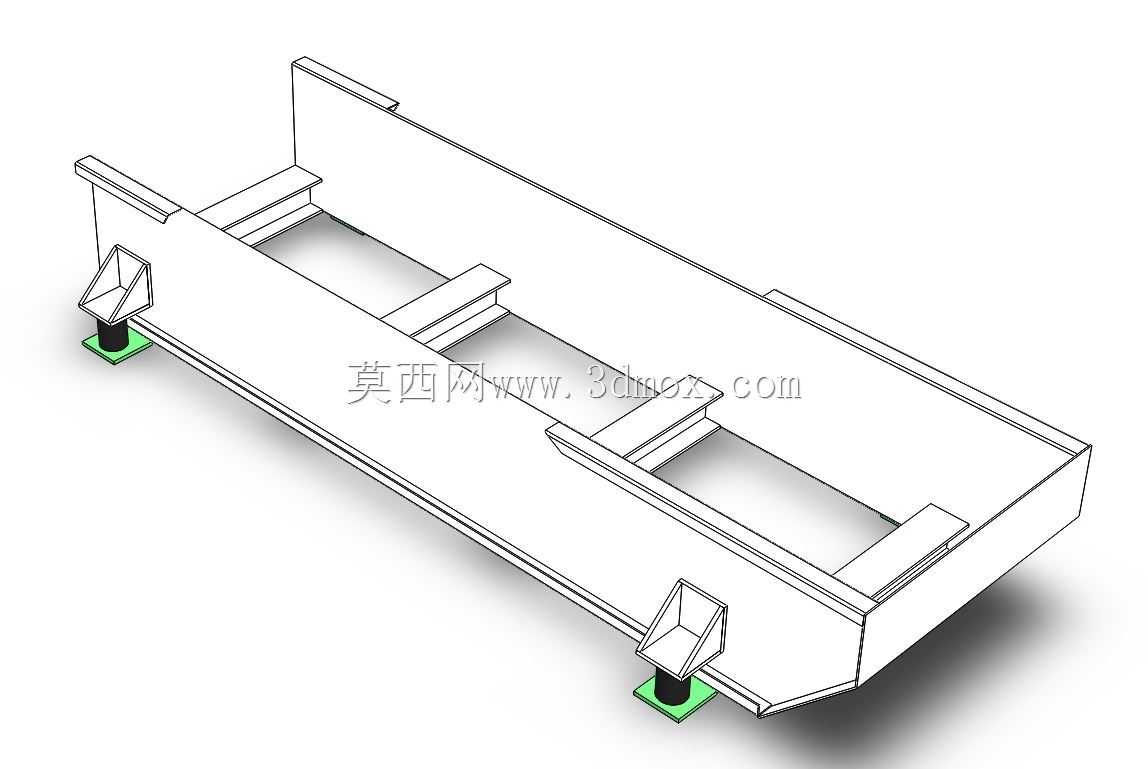

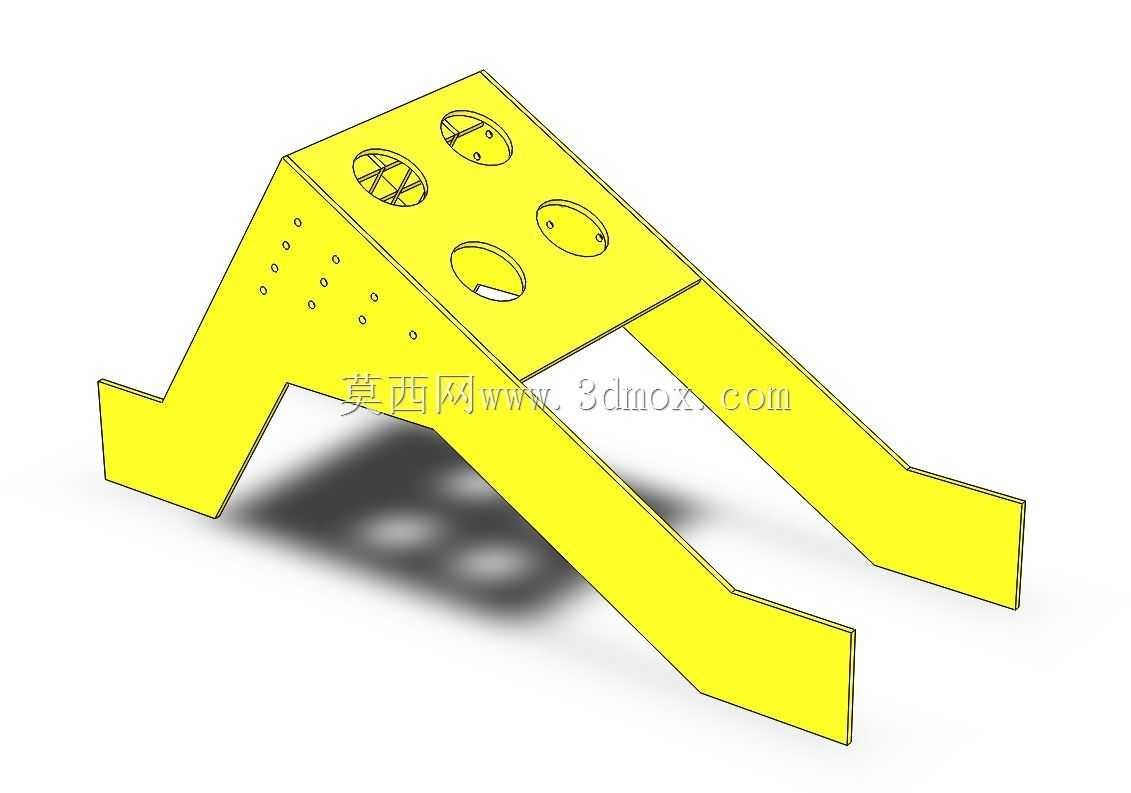

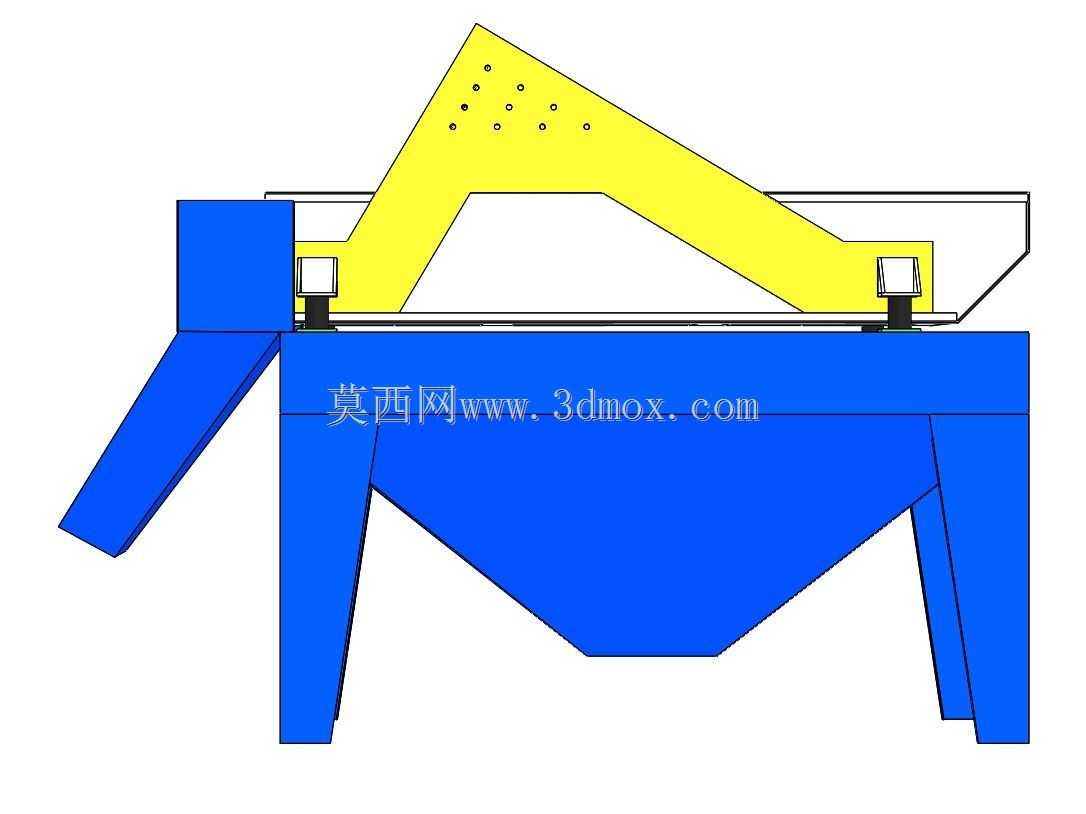

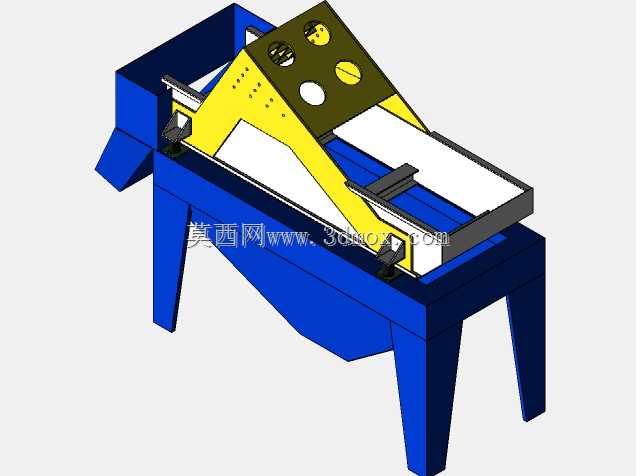

该捕集筛主要应用于矿山砂石料场、洗煤厂、建材骨料加工等场景的物料分级捕集作业，可对破碎后的砂石颗粒、煤料颗粒按粒径区间完成精准筛分，同时捕集混杂在物料中的细粉与合格料，避免合格物料随废料流失，也可配套在洗砂生产线末端，完成湿砂的脱水与分级作业，适配0-30mm粒径区间的散体物料处理。设备整体采用落地式支腿结构，支腿采用等边角钢焊接成型，底部预留地脚螺栓安装孔，安装时需保证支腿支撑面的平面度公差不超过2mm/m，避免筛体运行时出现偏载晃动。筛箱主体采用倾斜式布置，筛面倾角设置为18度，该角度经过现场工况验证，既能保证物料在筛面上的滑行速度达到0.3-0.5m/s的合理区间，避免物料堆积堵孔，又能防止物料流速过快导致筛分不充分。筛体上部设置多组不同孔径的筛板安装位，可根据现场筛分粒径需求快速更换冲孔筛板或编织筛网，筛箱两侧设置密封挡边，防止筛分过程中物料飞溅外溢。设备入料端设置导流缓冲结构，可承接上游皮带输送机或溜槽落下的物料，减缓物料对筛面的直接冲击，延长筛板使用寿命；出料端设置三个独立出料溜槽，分别对应不同粒径区间的筛分物料，可直接衔接下游输送设备完成物料转运。设计时充分考虑了设备的维护便捷性，筛箱上部的盖板采用快拆式螺栓固定，日常检查筛网磨损情况、清理堵孔物料时无需拆卸整体结构，振动组件的安装位置预留了足够的检修操作空间，可单人完成激振器的日常注油与易损件更换。设备整体外形宽度控制在1.8米以内，长度约3.2米，安装时需在设备周边预留不小于0.8米的检修通道，满足现场运维的空间需求。筛体框架采用矩形钢管焊接成型，焊接后整体做去应力退火处理，避免长期振动工况下出现焊缝开裂、框架变形问题，支腿与筛箱之间采用橡胶减震块连接，可有效吸收筛体运行时的振动能量，降低振动向地面传递的幅度，无需额外做厚重的混凝土减震基础，降低现场安装的土建成本。
