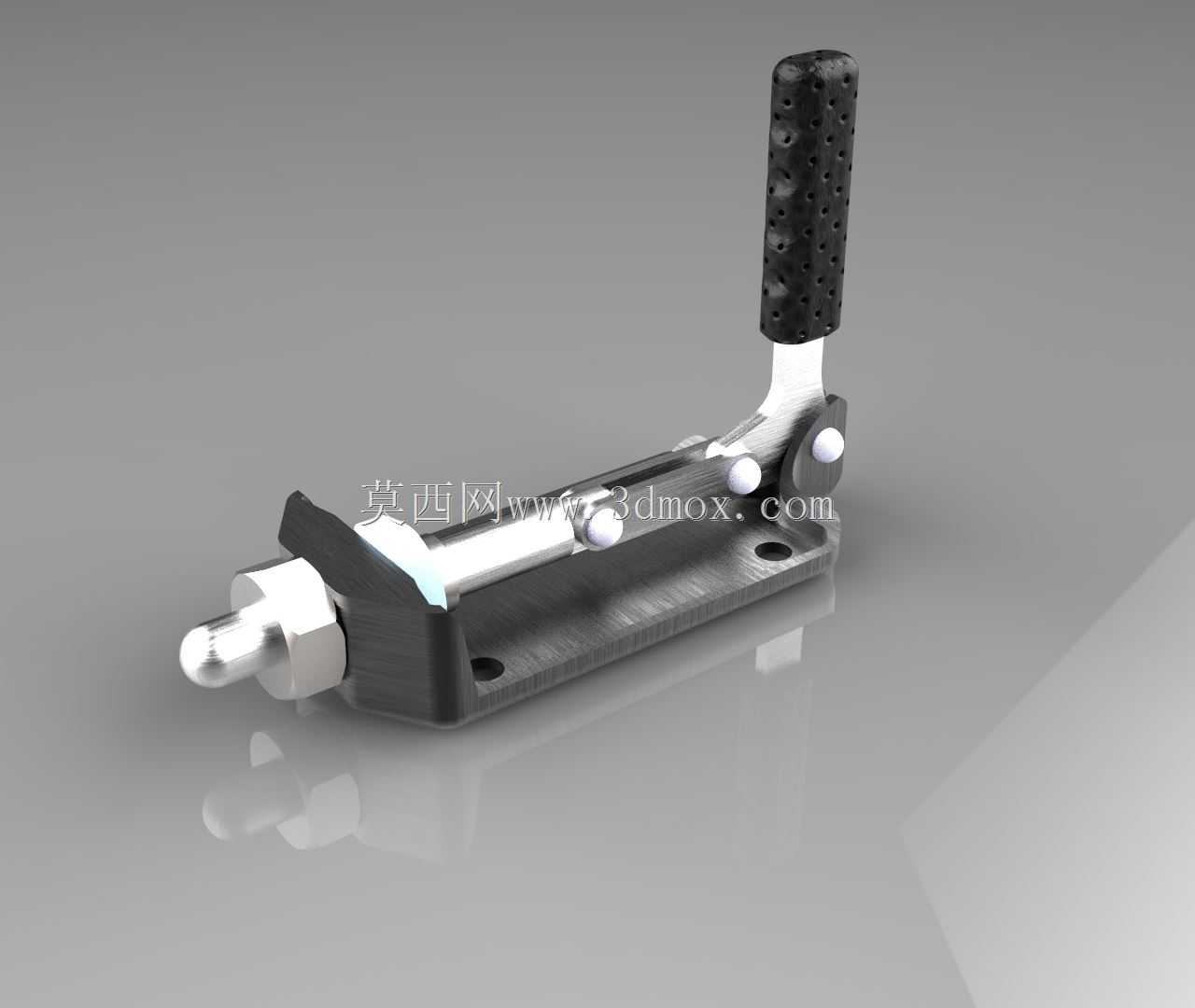

推拉式快速夹钳压紧锁紧机构

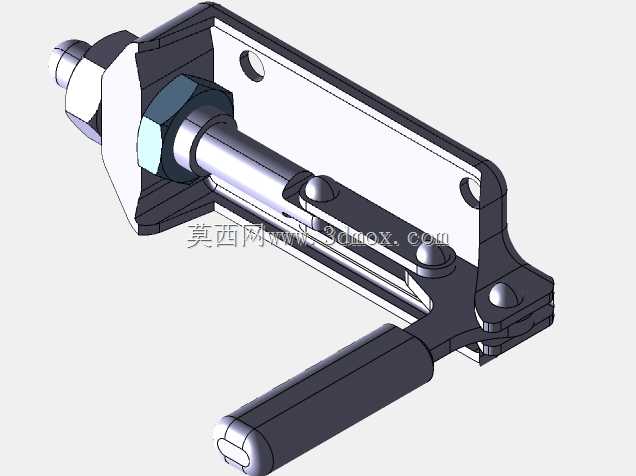

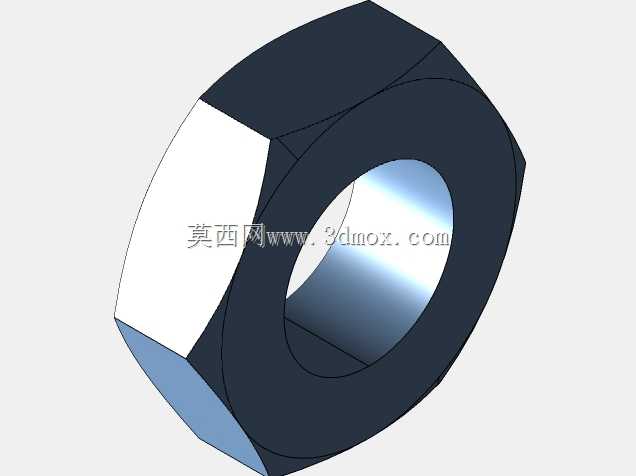

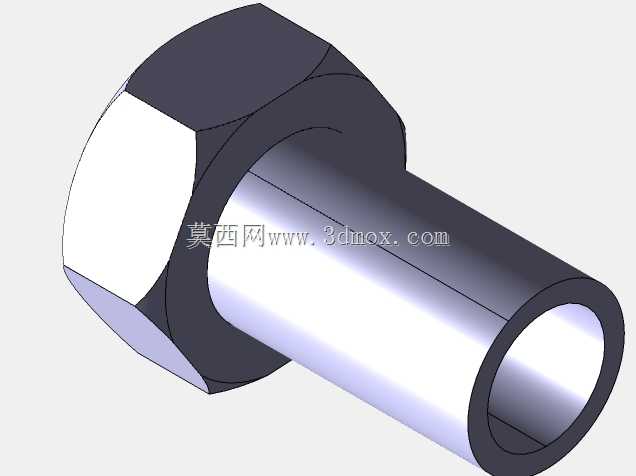

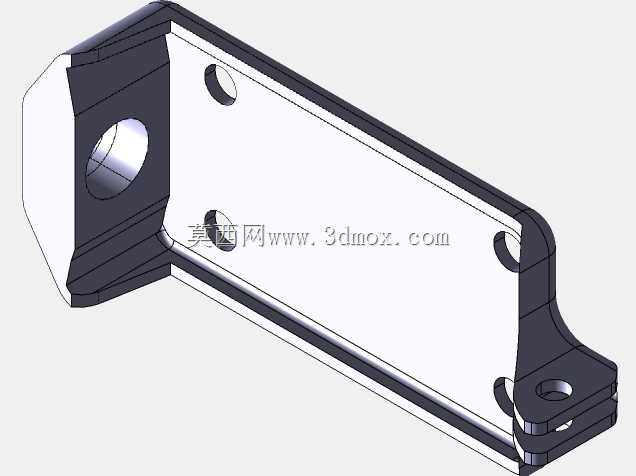

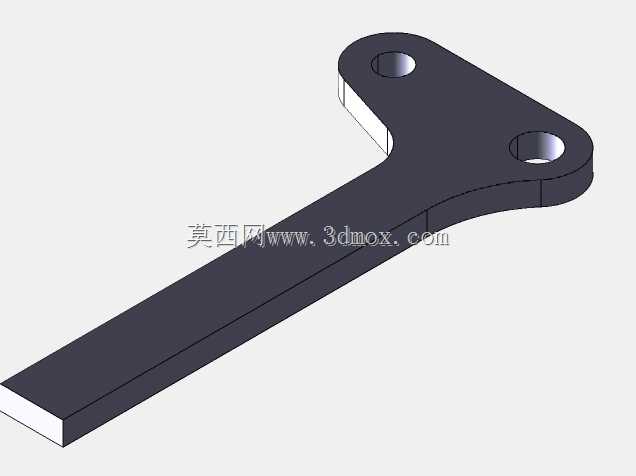

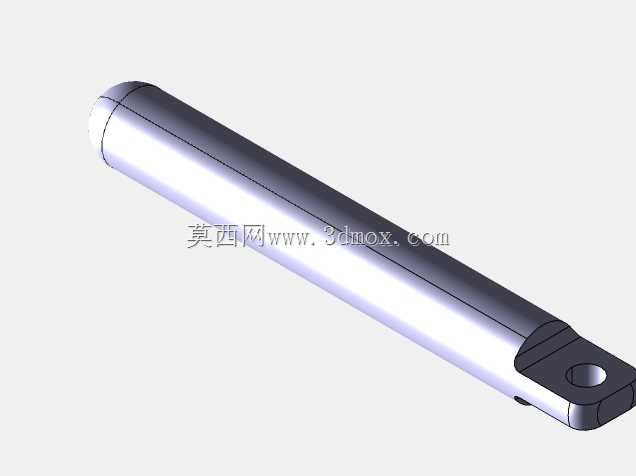

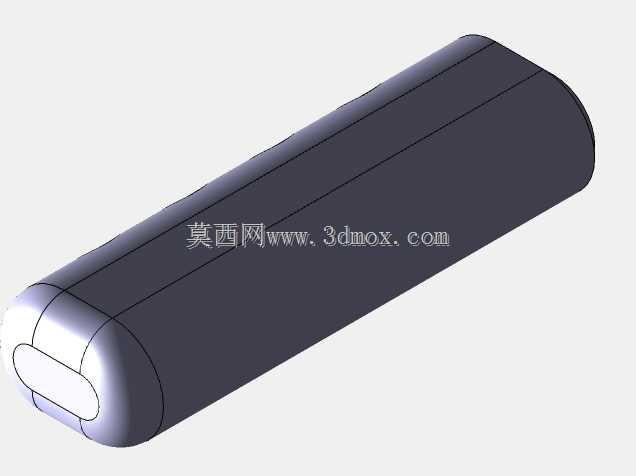

这款手动推拉式快速夹钳，是工装夹具领域应用极广的标准压紧锁紧部件，常见于焊接工装台、装配流水线定位工位、木质家具拼合工装、电子元器件测试治具等场景，核心作用是在工件加工、装配、检测过程中提供稳定的压紧约束力，避免工件受外力作用出现位移、翘曲，保障工序精度。从结构设计逻辑来看，该夹钳采用肘节死点锁紧原理，扳动手柄带动内部连杆机构越过运动死点后，即可在前端推压头位置输出稳定的轴向顶紧力，即便受一定的振动载荷也不会出现松脱，只有反向扳动手柄才能解除锁紧状态，操作全程仅需单次扳动动作，相比传统螺栓压紧方式，装夹效率可提升数倍，能大幅降低工位操作的辅助时间。夹钳底座采用带安装孔的平板式结构，两个沉头安装孔的孔位间距符合行业通用安装规范，可直接通过内六角螺栓固定在工装基板、铝型材工作台面或者专用治具板上，安装边界清晰，不需要额外加工复杂的适配结构，底座的平面度公差控制在合理范围，安装后不会出现本体歪斜导致的顶紧力偏斜问题。前端的顶紧头采用可调节式螺杆结构，配合锁紧螺母可以根据工件的实际装夹厚度调整伸出长度，适配不同尺寸规格的工件装夹需求，顶紧头端部做了圆弧过渡处理，避免硬接触刮伤工件表面。手柄部分包覆了带防滑纹理的绝缘握套，即便操作人员戴着手套也能稳定施力，长时间操作不易打滑，握套的材质耐油污、耐切削液腐蚀，适配车间复杂的作业环境。夹钳的主体受力部件均采用金属材质加工，连杆铰接位置做了销轴配合，转动间隙控制极小，长期反复使用也不会出现明显的旷量，整体结构紧凑，占用安装空间小，在狭小的工装布局中也能灵活布置，不会和周边的加工部件、操作空间产生干涉。在实际选型应用中，这类夹钳通常会根据所需的顶紧力大小匹配对应规格，同系列不同型号的夹钳输出力、行程长度各有差异，该款模型的结构参数完全对标行业通用的中型推拉夹钳尺寸，可直接用于工装方案的三维布局设计、干涉检查，也能作为非标自动化设备中手动压紧工位的标准件直接调用，减少设计人员重复建模的工作量。
